Anti-Theft - Active -

Torque Specifications

Description

Nm

lb-ft

Anti-theft alarm horn with integral battery

10

7

Hood switch

10

7

Anti-Theft - Active - Anti-Theft - Active

Description and Operation

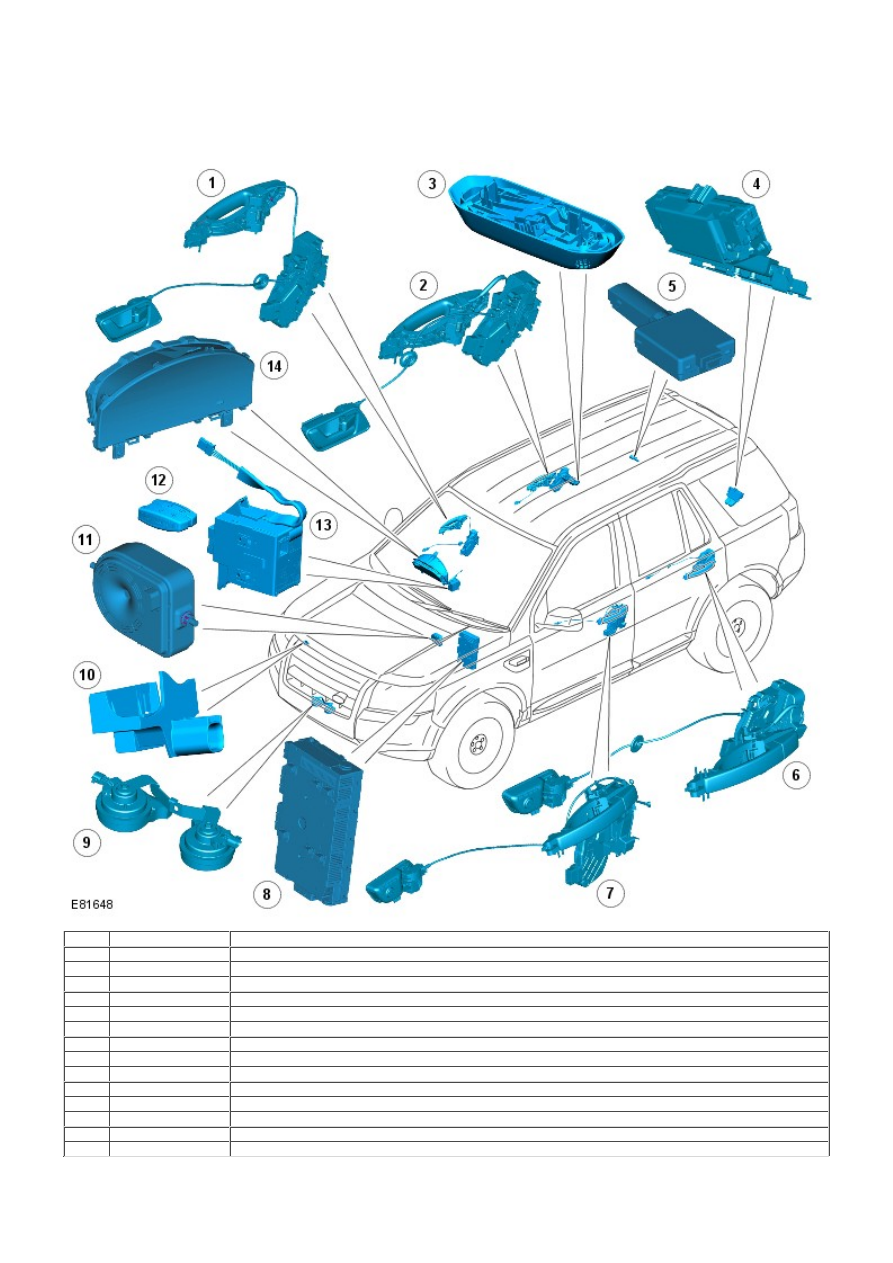

COMPONENT LOCATION

Item

Part Number

Description

1

-

Right Hand (RH) front door latch microswitch

2

-

RH rear door latch microswitch

3

-

Intrusion detection module

4

-

Liftgate latch microswitch

5

-

Radio Frequency (RF) receiver

6

-

Left Hand (LH) rear door latch microswitch

7

-

LH front door latch microswitch

8

-

Central Junction Box (CJB)

9

-

Vehicle horns

10

-

Hood microswitch

11

-

Battery backed sounder (incorporates tilt sensor in certain markets)

12

-

Remote handset

13

-

Start control module

14

-

Instrument cluster - Alarm Light Emitting Diode (LED)

OVERVIEW

The active anti-theft system monitors the hinged panels for unauthorized opening. In some markets the anti-theft system
also incorporates monitoring of the vehicle interior and vehicle tilt sensing.

The active anti-theft alarm system is controlled by the following body system control modules:

CJB
Left Hand (LH) and Right Hand (RH) front and rear door modules
Instrument cluster.

The CJB is the main controller in the system. The CJB controls the following security functions, in addition to other vehicle
functions:

Locking, double locking and unlocking
Monitoring of hinged panel microswitches and panel ajar states
Intrusion detection module
Battery backed sounder or vehicle horns
Passive arming and disarming
Panic alarm function
Remote handset transponder reading
Interior lighting.

Two levels of vehicle anti-theft alarm are available; perimeter mode monitors all opening panels and volumetric mode (if
fitted) monitors the vehicle interior for intrusion and, in certain markets, it also incorporates a tilt sensor to monitor if the
vehicle is being moved.

• NOTE: Volumetric mode and tilt sensing are not available in certain markets.

• NOTE: Volumetric mode is cancelled if the vehicle is locked with any window or roof opening panel not closed to avoid
inadvertent alarm activation.

The remote handset provides the following functionality:

Unlock (central unlock or single point entry)
Lock and double lock
Liftgate release
Approach lighting
Panic alarm.

The unlock and lock buttons also control a 'lazy' lock and unlock feature which will automatically close or open the windows
with an extended press of the applicable button. This feature is only available in certain markets and is controlled in
conjuction with the door modules.

WARNING: Never double lock the vehicle with any person or animal inside.

• NOTE: Double locking is only available in certain markets.

The remote handset contains an emergency access key. This can be used in the event of failure of the remote handset or
the vehicle battery to unlock the vehicle. The LH door handle contains a concealed mechanical key barrel which can be
used with the emergency key to access the vehicle. This will not disable the perimeter or interior alarm systems which will
be activated when the door is opened. To cancel the alarm, the remote handset must be inserted in the slot in the start
control module and the stop/start button must be pressed.

The remote handset is fitted with an integral vanadium lithium rechargeable battery. The battery is charged when it is
inserted into the slot in the start control module.

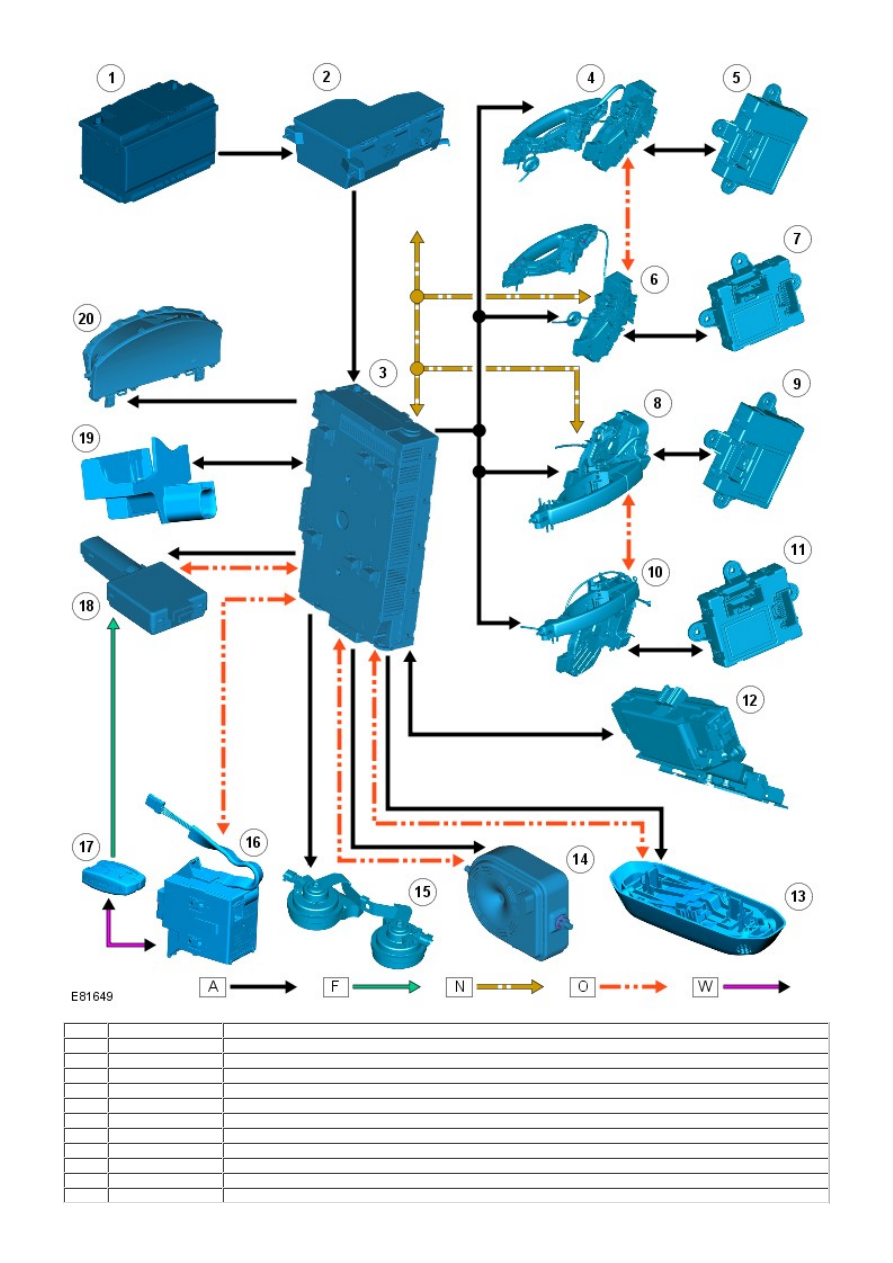

CONTROL DIAGRAM

• NOTE: A = Hardwired; F = RF Transmission; N = Medium Speed CAN bus; O = LIN bus; W = LF Transmission

Item

Part Number

Description

1

-

Battery

2

-

Battery junction box

3

-

CJB

4

-

RH rear door latch microswitch

5

-

RH rear door module

6

-

RH front door latch microswitch

7

-

RH front door module

8

-

LH rear door latch microswitch

9

-

LH rear door module

10

-

LH front door latch microswitch

11

-

LH front door module
