Generator and Regulator - GeneratorI6 3.2L Petrol

Removal and Installation

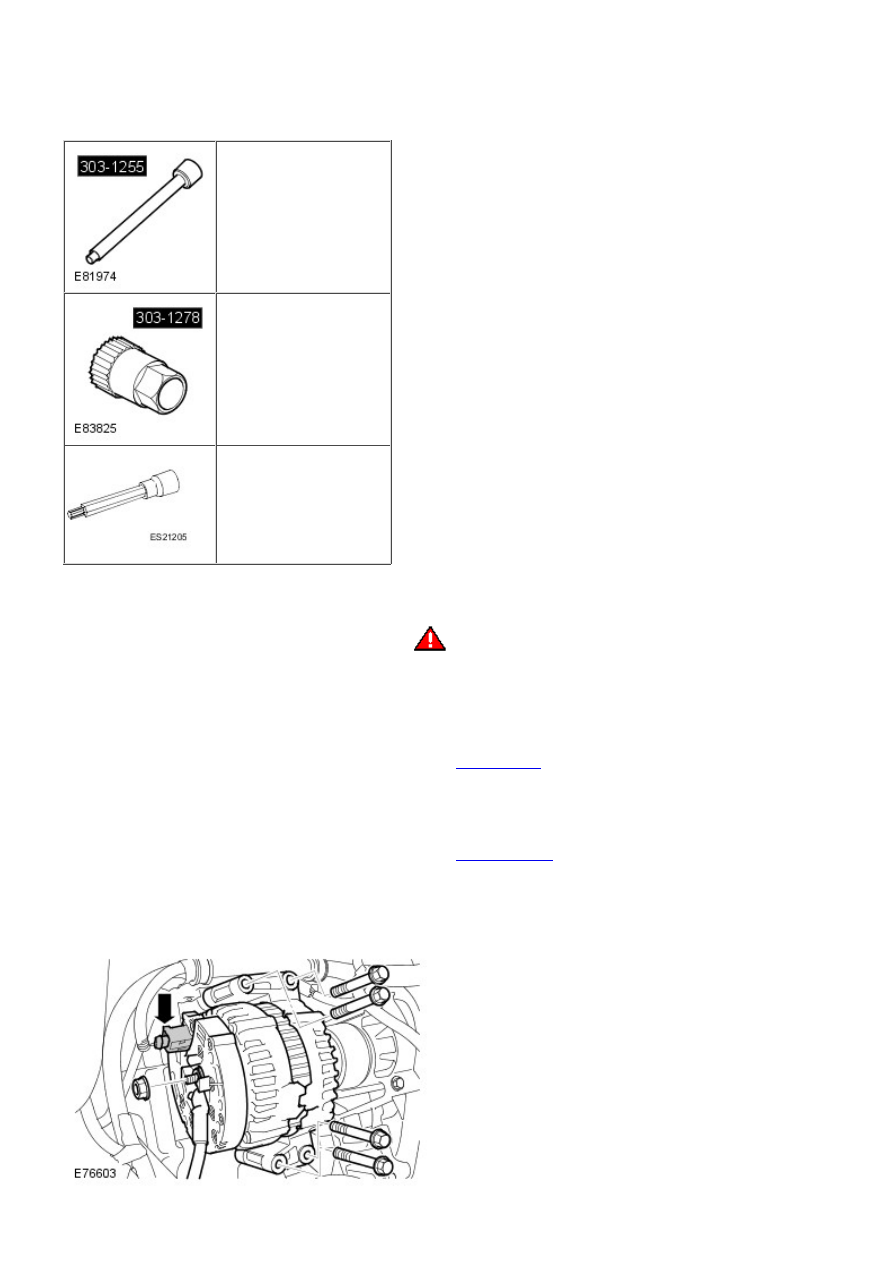

Special Tool(s)

303-1255
Installer, Generator dowels

303-1278
Aligner, Timing Cover

303-502
Socket, Flywheel Bolt

Removal

1.

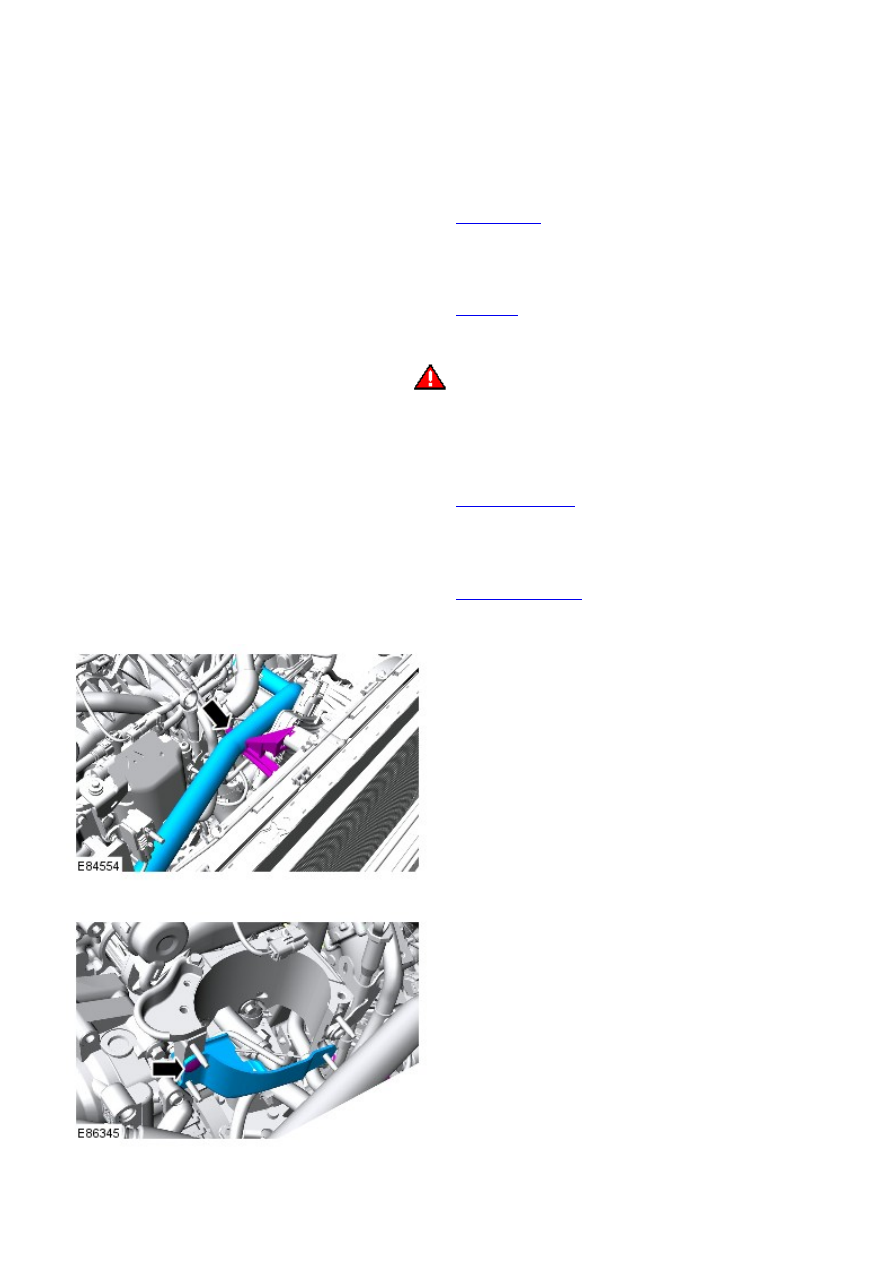

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the intake manifold.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

3.

Disconnect the generator harness.

4.

Remove the generator.

5.

6.

CAUTION: Mark the components to aid installation.

Remove the coupling.

6.

7. NOTE: Do not disassemble further if the component
is removed for access only.

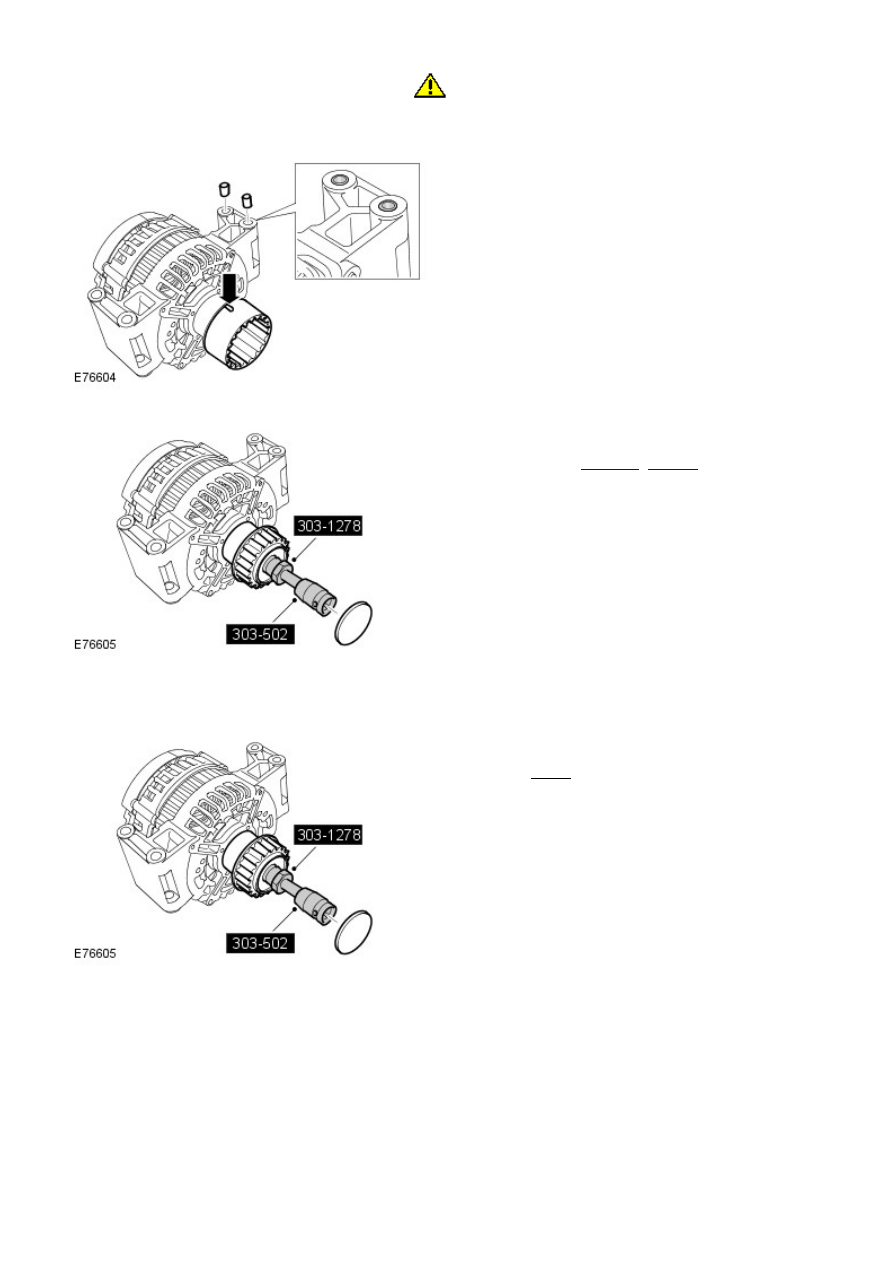

Remove the dowels.

7.

Remove the generator coupling.

Special Tool(s):

303-1278

,

303-502

8.

Installation

Install the generator coupling.

Torque: 75 Nm

1.

Install the locating dowels flush with the generator casing.

2.

3. NOTE: Make sure that the installation marks are aligned.

Install the coupling.

3.

Locate the generator and install and lightly tighten the upper bolts.

4.

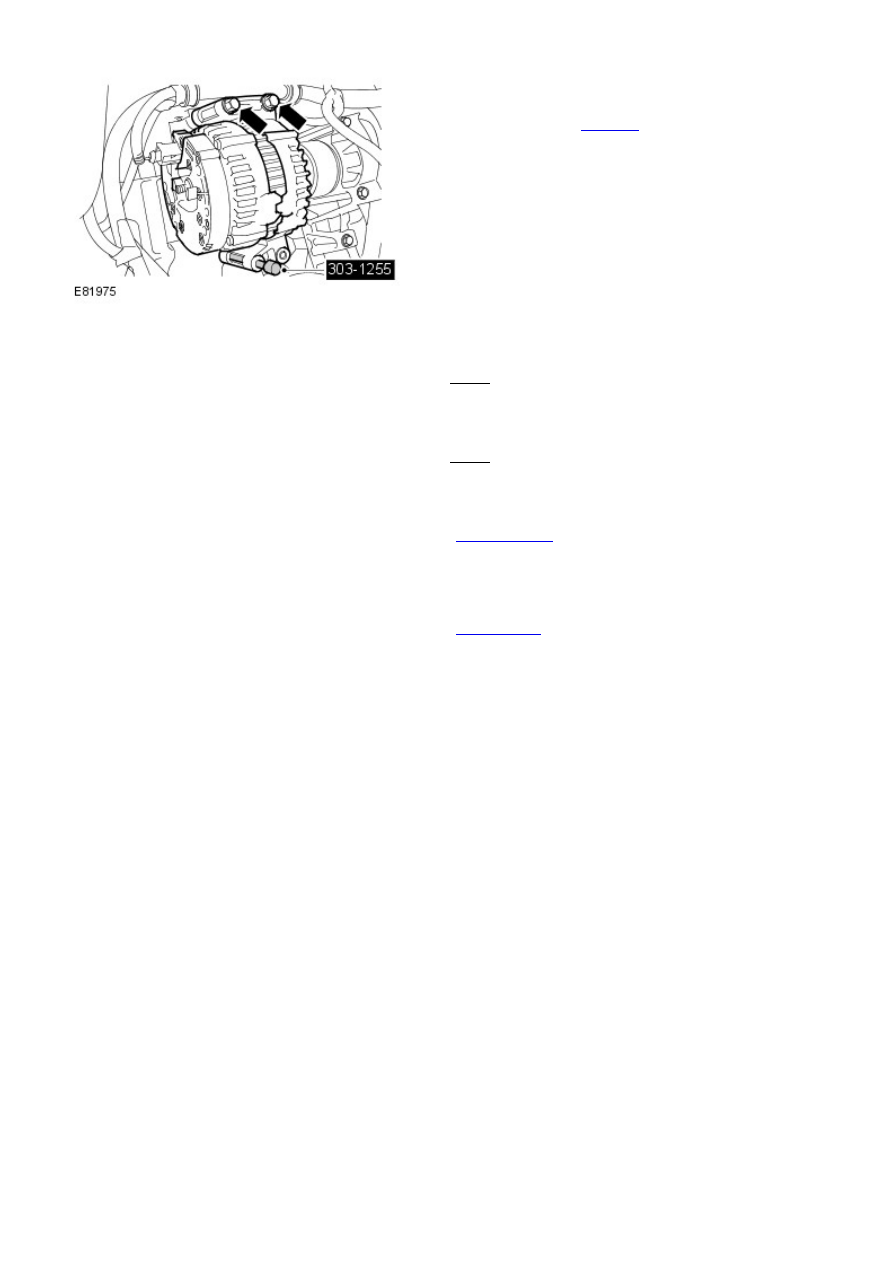

Using the special tool, install the dowels to align the
generator.

Special Tool(s):

303-1255

5.

Tighten the generator bolts.

Torque: 24 Nm

6.

Connect the generator harness and tighten the nut.

Torque: 12 Nm

7.

Install the intake manifold.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

8.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

9.

Generator and Regulator - GeneratorTD4 2.2L Diesel

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the fuel filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - TD4 2.2L Diesel,

Removal and Installation).

2.

3.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

3.

Remove the engine undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

4.

Remove the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).

5.

6.

7.
