Speed Control - TD4 2.2L Diesel - Speed Control Actuator

Removal and Installation

Removal

Remove the accelerator pedal assembly.

Refer to:

Accelerator Pedal

 (310-02 Acceleration Control, Removal

and Installation).

1.

Installation

Install the accelerator pedal assembly.

Refer to:

Accelerator Pedal

 (310-02 Acceleration Control, Removal

and Installation).

1.

Speed Control - TD4 2.2L Diesel - Speed Control Deactivator Switch

Removal and Installation

Removal

Right-hand drive vehicles

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the stoplamp switch.

Refer to:

Stoplamp Switch

 (417-01 Exterior Lighting, Removal and

Installation).

2.

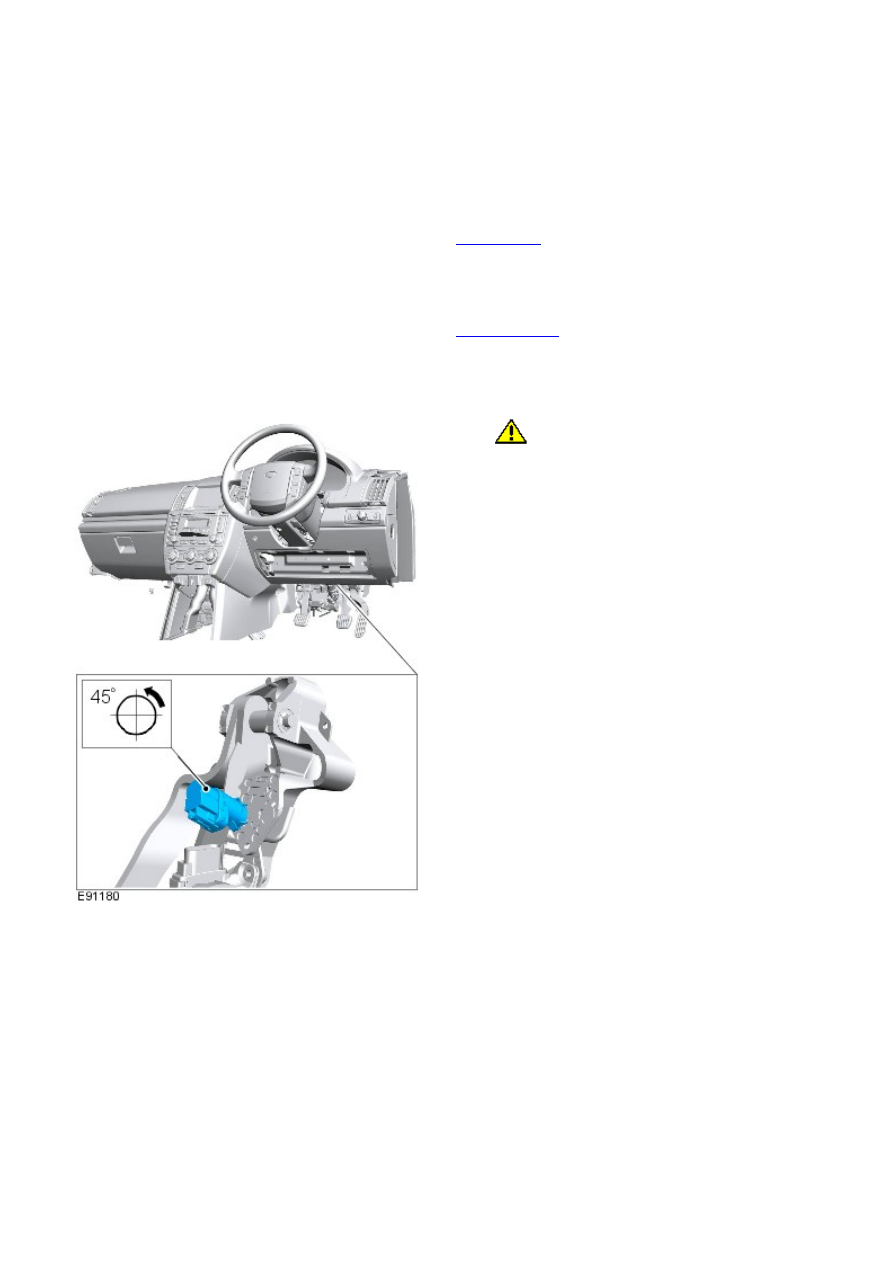

All vehicles

3.

CAUTION: The switch has a latching device that

only allows the switch to be removed or installed when
the switch plunger is depressed.

• NOTE: RHD illustration shown, LHD is similar.

3.

Installation

To install, reverse the removal procedure.

1.

Climate Control System - General Information -

Climate Control

Type

Description

Heating, ventilation and air
conditioning unit

Manual single zone or a dual zone automatic system fitted. Both systems
controlled by ATC module.

Compressor:
3.2L Petrol

Zexel-Valeo KC-88 externally controlled variable displacement A/C compressor

2.2L Diesel

Visteon VS16 internally controlled variable displacement A/C compressor

Lubricants, Fluids, Sealers and Adhesives

Item

Specification

Compressor oil

W SH-M1C321-B

Refrigerant

R134a (CF³CH²F)

General Specification

Item

Description

Compressor - 3.2L Petrol

Zexel-Valeo KC-88

Compressor - 2.2L Diesel

Visteon VS16

Sensor locations:
Ambient temperature sensor

LH Door mirror

Cabin temperature sensor (dual zone
systems only)

Mounted behind a grill on the drivers side of the instrument panel, adjacent
the steering column.

cabin humidity sensor (Optional fit)

located within the interior mirror and comprises 3 individual elements

Evaporative temperature sensor

Mounted on the LH side of the heater casing

High pressure sensor

Located between the condenser and the thermostatic expansion valve

Pollution sensor

RH side of the heater casing.

Solar sensor

Center of dash top

Capacities

Item

Capacity

Total system capacity

730 grams ± 10 grams

Climate Control System - General Information - Climate Control System

Diagnosis and Testing

Principles of Operation

For a detailed description of the climate control system, refer to the relevant Description and Operation section in the
workshop manual. REFER to:

Air Distribution and Filtering

 (412-01 Climate Control, Description and Operation),

Heating and Ventilation

 (412-01 Climate Control, Description and Operation),

Air Conditioning

 (412-01 Climate Control, Description and Operation),

Control Components

 (412-01 Climate Control, Description and Operation),

Electric Booster Heater

 (412-02B Auxiliary Climate Control, Description and Operation),

Fuel Fired Booster Heater

 (412-02B Auxiliary Climate Control, Description and Operation).

Inspection and Verification

CAUTION: Diagnosis by substitution from a donor vehicle is NOT acceptable. Substitution of control modules does

not guarantee confirmation of a fault, and may also cause additional faults in the vehicle being tested and/or the donor
vehicle.

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of damage and system integrity.

2.

Visual Inspection

Mechanical

Electrical

Coolant level
Refrigerant leaks (UV lamp)
Drive belt
Compressor
Cooling fan
Control flap(s)
Duct(s)
Register(s)
Cabin air filter
Hose(s)
Coolant pump
Fuel Fired Booster Heater
Fuel Fired Booster Heater fuel pump
Fuel Fired Booster Heater fuel pipes

Fuse(s)
Circuit
Blower motor
Electrical connector(s)
Compressor
Cooling fan
Actuators
Climate control assembly

3. Listen for any unusual noises during climate control system operation.

3.

4. Inspect the refrigerant system with an ultraviolet (UV) lamp for traces of UV sensitive leak trace dye.

4.

5. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before

proceeding to the next step

5.

6. If the cause is not visually evident, check Climate Control Module, Engine Control Module (ECM), Fuel Fired

Booster Heater and Central Junction Box (CJB) for Diagnostic Trouble Codes (DTCs) and refer to the DTC Index.

6.

Climate Control System

• NOTE: If a control module or component is suspect and the vehicle remains under manufacturer warranty, refer to the
Warranty Policy and Procedures manual (section B1.2), or determine if any prior approval program is in operation, before
the replacement of a component.

• NOTE: Generic scan tools may not read the codes listed, or may read only 5-digit codes. Match the 5 digits from the scan
tool to the first 5 digits of the 7-digit code listed to identify the fault (the last 2 digits give extra information read by the
manufacturer-approved diagnostic system).

• NOTE: When performing voltage or resistance tests, always use a digital multimeter (DMM) accurate to three decimal
places, and with an up-to-date calibration certificate. W hen testing resistance always take the resistance of the DMM
leads into account.

• NOTE: Check and rectify basic faults before beginning diagnostic routines involving pinpoint tests.

• NOTE: Inspect connectors for signs of water ingress, and pins for damage and/or corrosion.

• NOTE: If DTCs are recorded and, after performing the pinpoint tests, a fault is not present, an intermittent concern may
be the cause. Always check for loose connections and corroded terminals.

Climate Control System

For a complete list of all Diagnostic Trouble Codes (DTCs) that could be logged on this vehicle, please refer to Section
100-00.

REFER to:

Diagnostic Trouble Code (DTC) Index - DTC: Heating Ventilation and Air Conditioning Control Module (HVAC)

(100-00 General Information, Description and Operation).
