Frelander 2. Manual - part 402



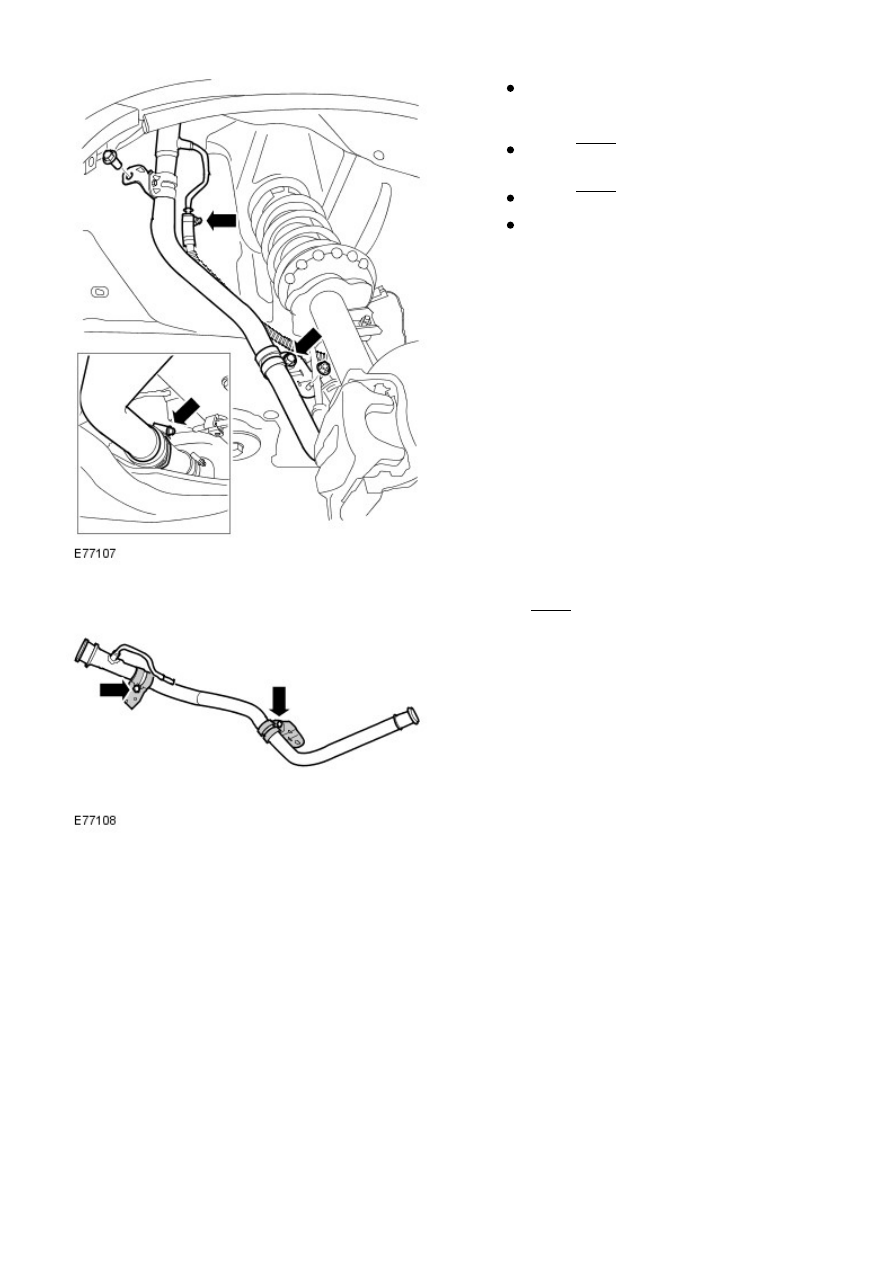

Remove the nut and bolt securing the fuel tank
filler pipe to the body.

Torque: 10 Nm
Loosen the fuel tank filler pipe lower bracket.

Torque: 10 Nm
Loosen the clip and disconnect the fuel filler
hose from the fuel tank.
Loosen the clip and disconnect fuel filler pipe
vent hose.

6.

Torque: 10 Nm

7.

Installation

To install, reverse the removal procedure.

1.

Fuel Tank and Lines - TD4 2.2L Diesel - Fuel Filter

Removal and Installation

Removal

• W ARNINGS:

 W ait for a minimum of 1 minute after the engine has stopped before carrying out any repair to the fuel injection

system.

 Avoid flames, sparks or lighted substances.

 Be prepared to collect escaping fuel.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

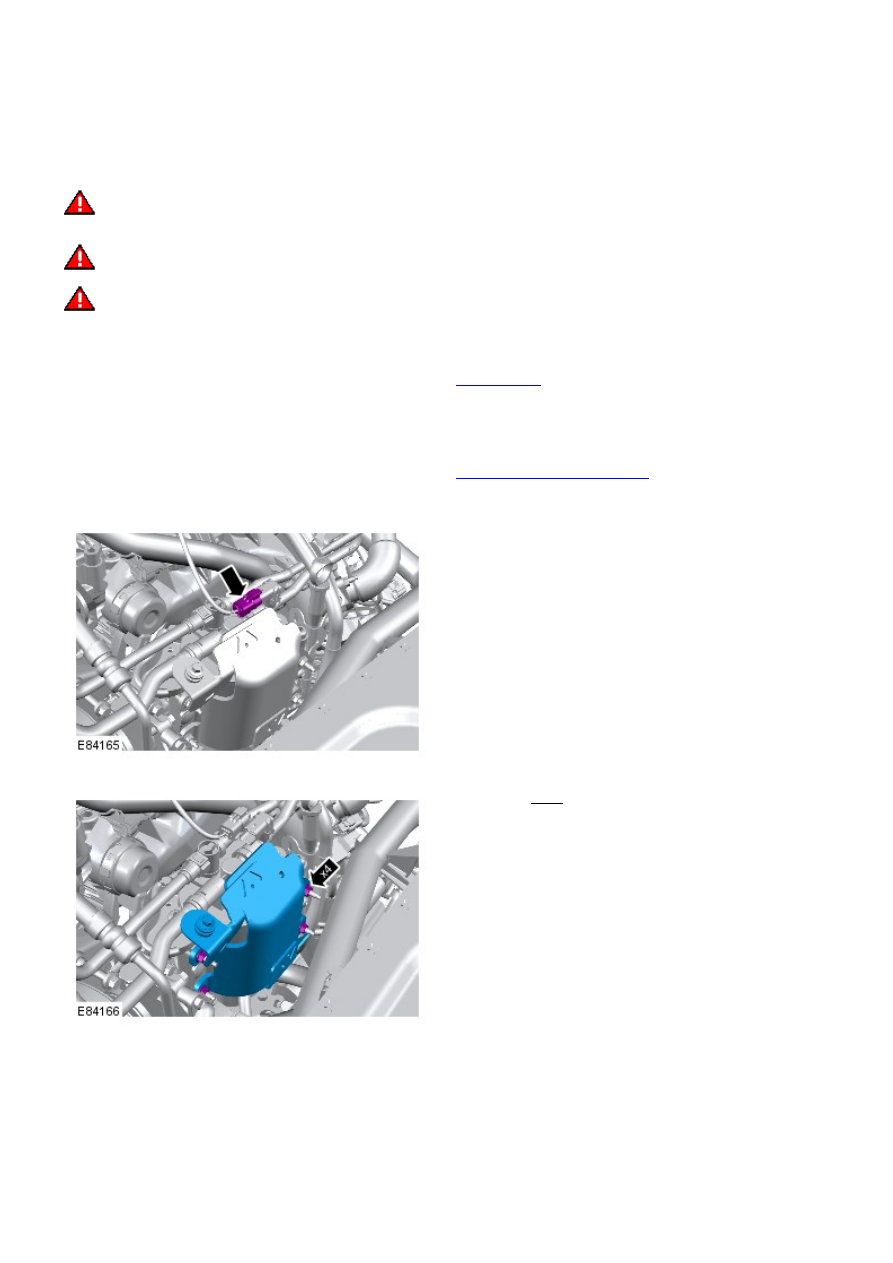

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

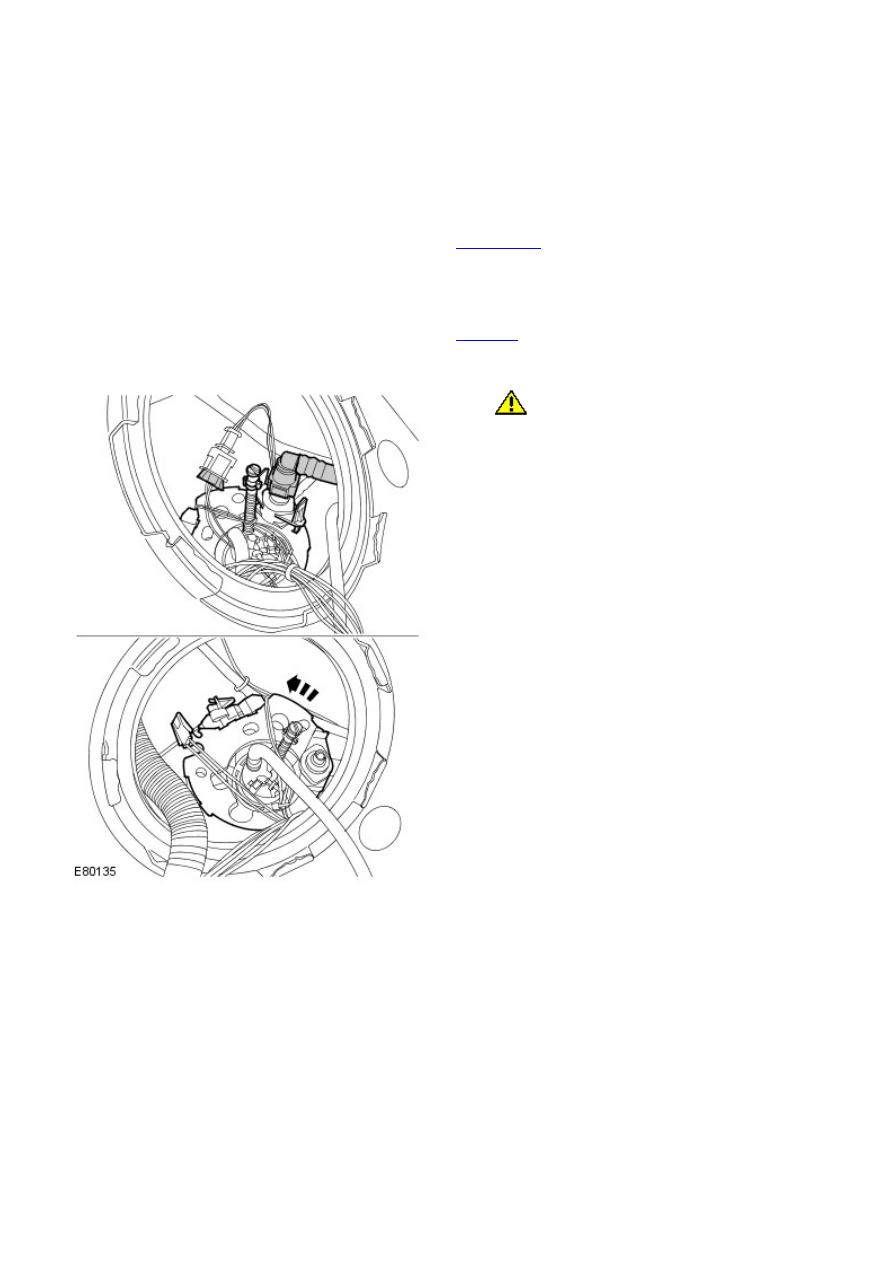

2.

3.

Torque: 9 Nm

4.

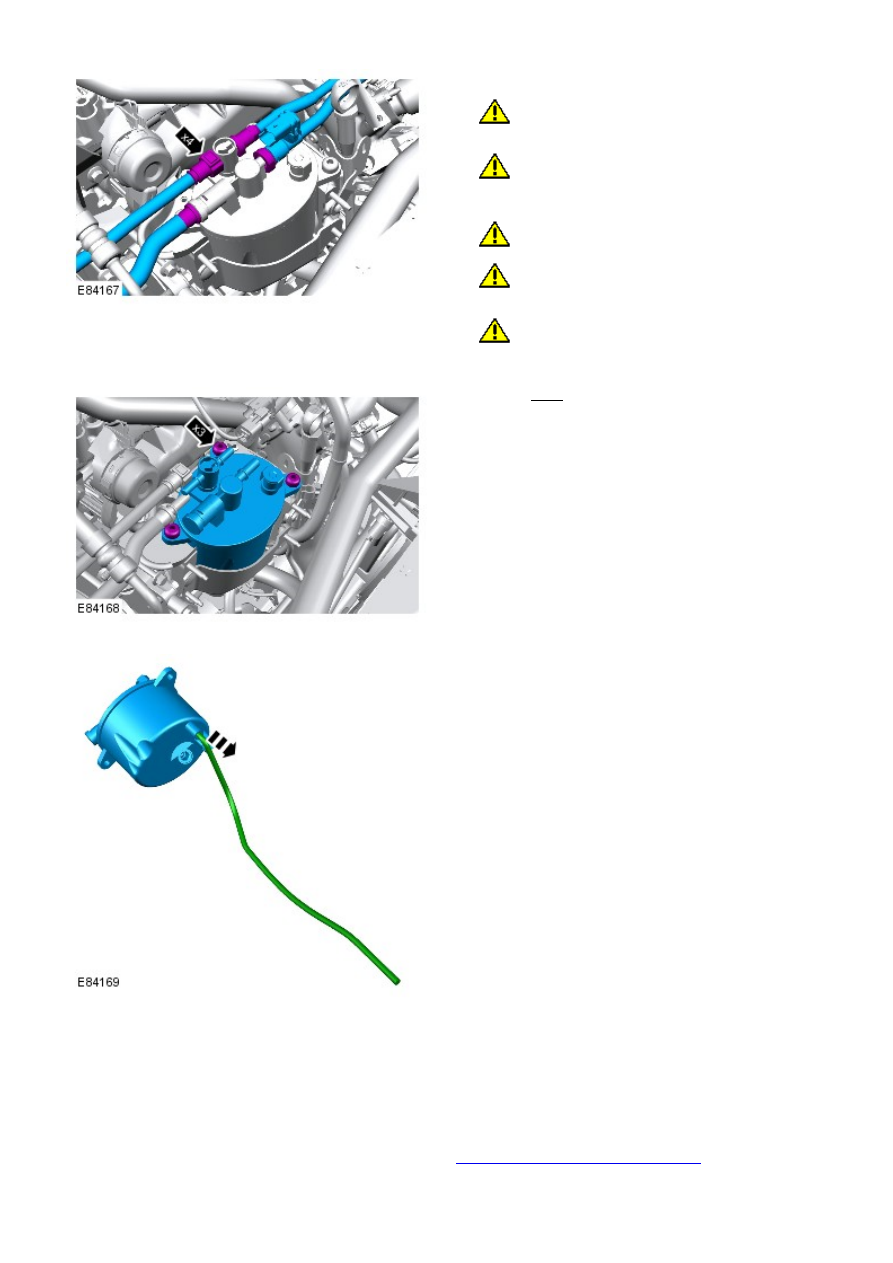

5. CAUTIONS:

 Make sure that no strain is placed on the fuel

lines and wiring harnesses.

 Make sure that the fuel pressure has dropped to

zero and that the fuel temperature is at ambient
temperature.

 Be prepared to collect escaping fuel.

 Make sure that all openings are sealed. Use new

blanking caps.

 Extreme cleanliness must be exercised when

handling this component.

5.

Torque: 9 Nm

6.

7.

Installation

To install, reverse the removal procedure.

1.

Bleed the fuel system.

Refer to:

Fuel System Bleeding - TD4 2.2L Diesel

 (310-00 Fuel

System - General Information, General Procedures).

2.

Fuel Tank and Lines - TD4 2.2L Diesel - Fuel Pump and Sender Unit

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the fuel filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - TD4 2.2L Diesel,

Removal and Installation).

2.

3.

CAUTION: Extreme cleanliness must be

exercised when handling these components.

3.

Installation

To install, reverse the removal procedure.

1.
