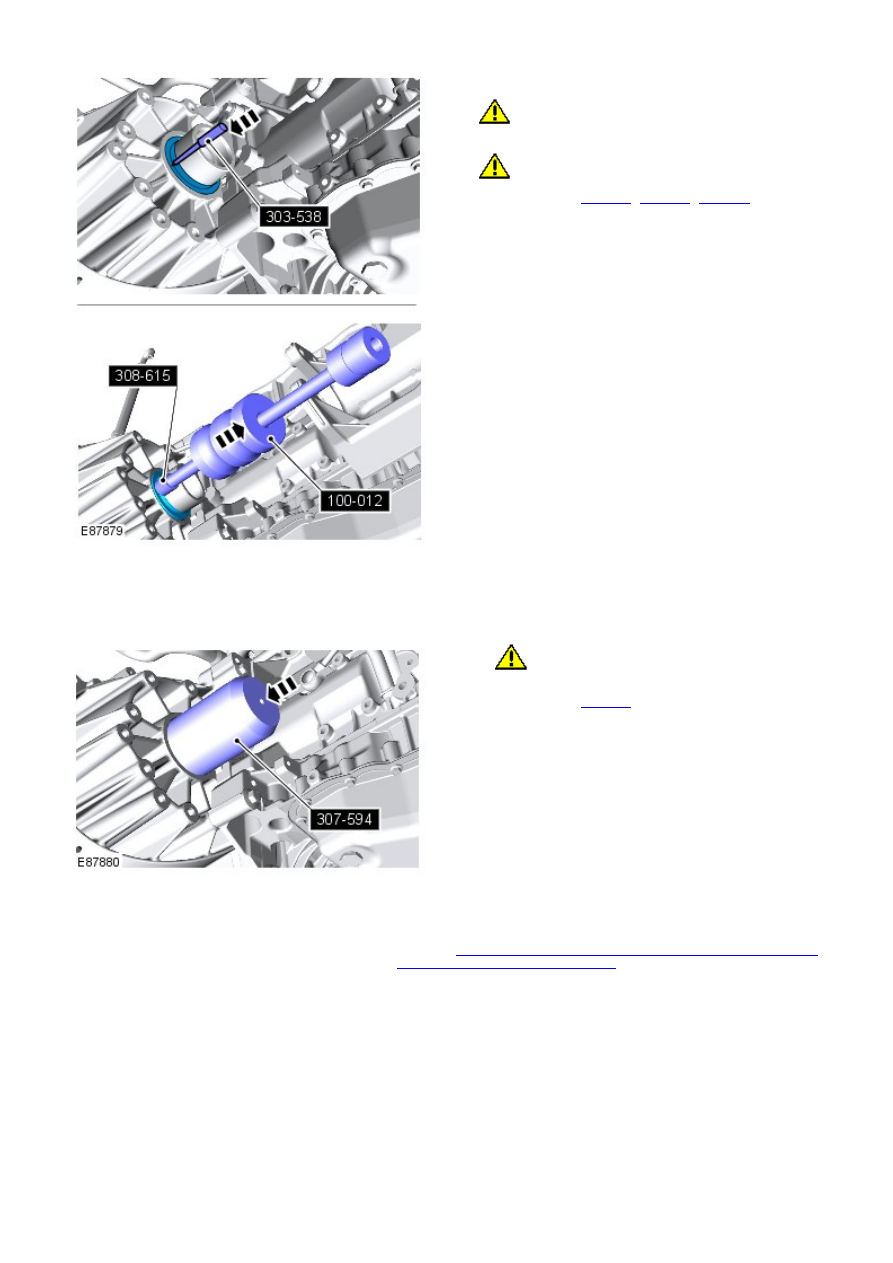

3. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Take extra care not to damage the mating faces.

Special Tool(s):

303-538

,

308-615

,

100-012

3.

Installation

1.

CAUTION: Take extra care not to damage the

seal.

Special Tool(s):

307-594

1.

Install the power transfer unit.

Refer to:

Power Transfer Unit - TD4 2.2L Diesel, Vehicles With: M66

6-Speed Manual Transmission AWD

 (308-07B Transfer Case,

Removal and Installation).

2.

Transfer Case - Transfer Case Rear Seal

Removal and Installation

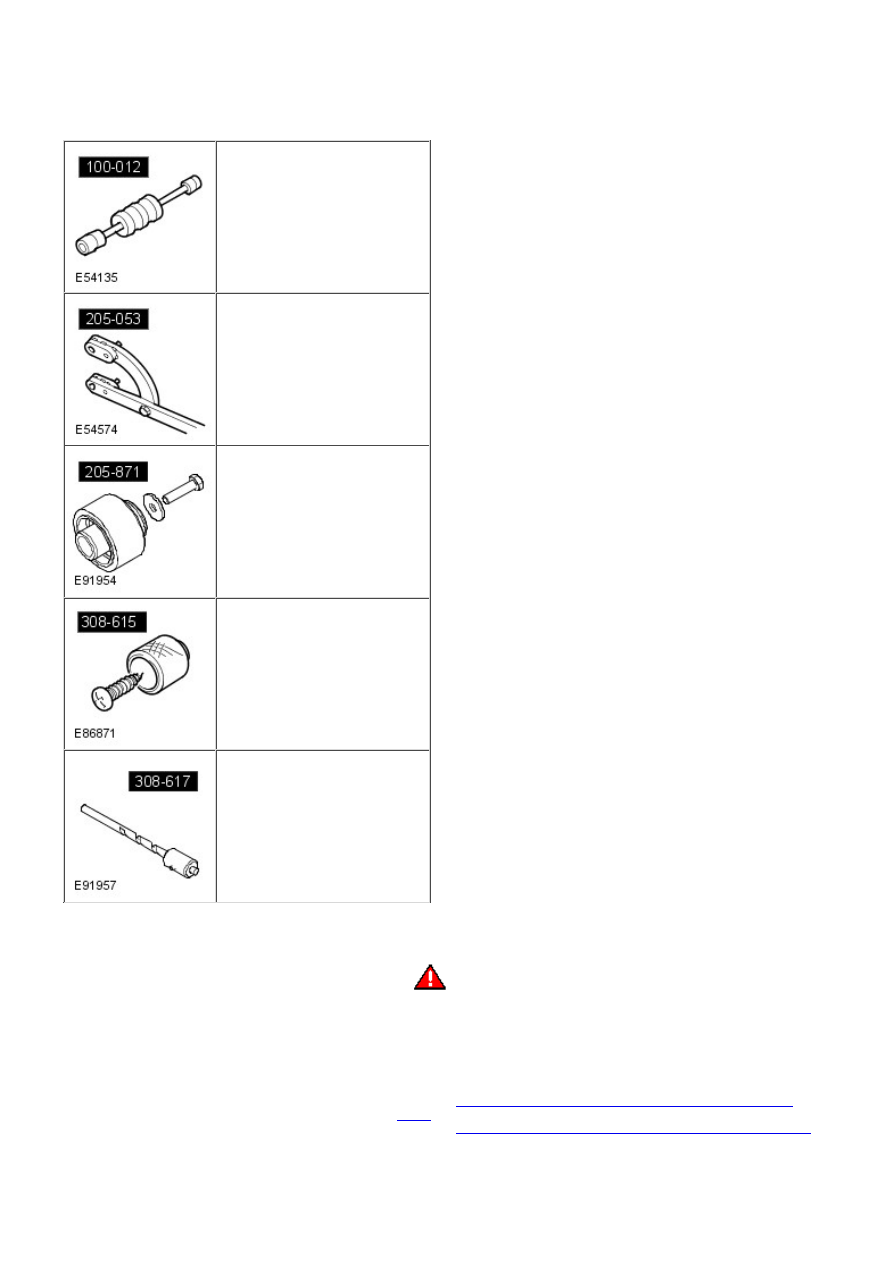

Special Tool(s)

100-012
Slide Hammer

205-053
Retainer, Drive Flange

205-871
Installer, Transfer Case Rear Seal

308-615
Remover, Seals

308-617
Depth Drill, Seal Remover

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the driveshaft.

Refer to:

Driveshaft - Vehicles W ithout: Diesel Particulate Filter

(DPF)

 (205-01 Driveshaft, Removal and Installation).

Refer to:

Driveshaft - Vehicles W ith: Diesel Particulate Filter (DPF)

(205-01 Driveshaft, Removal and Installation).

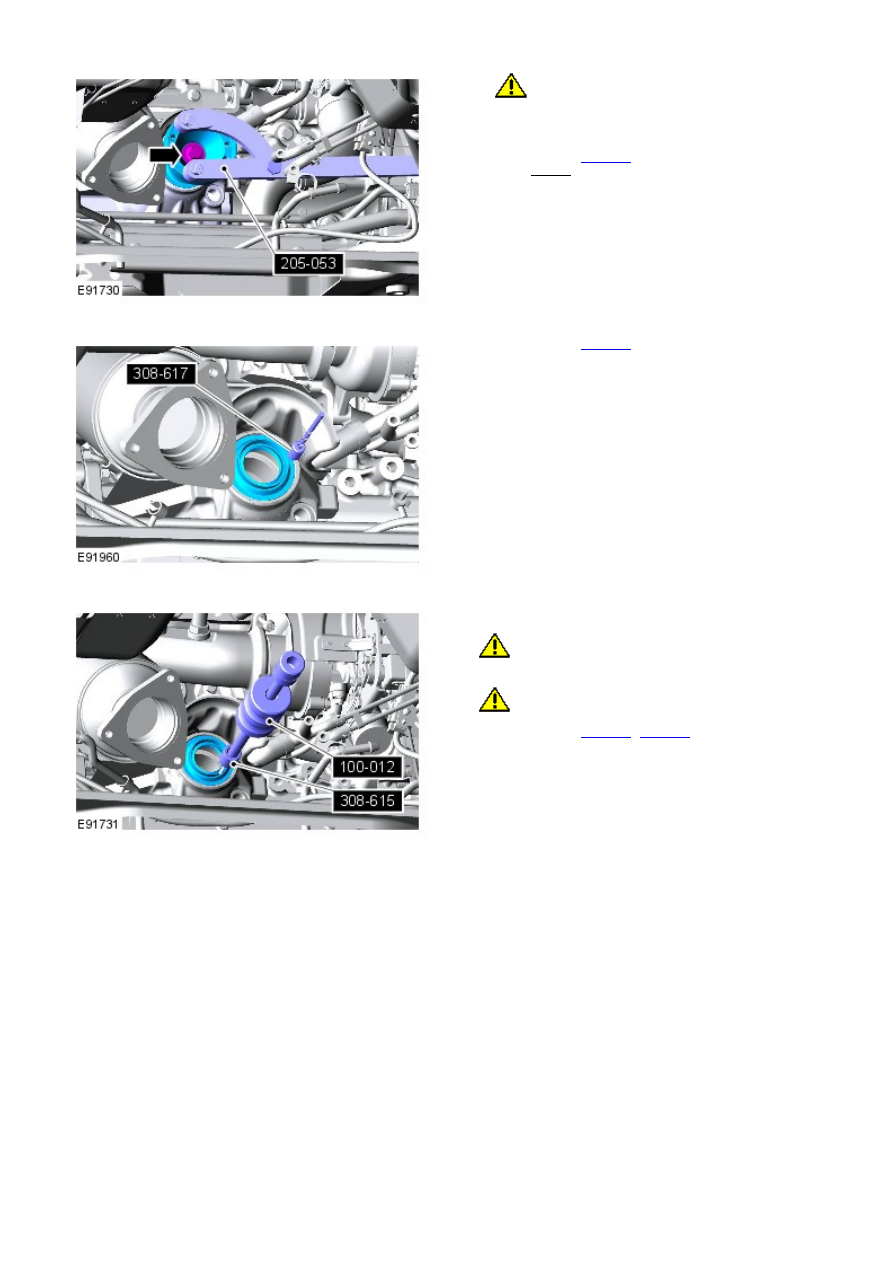

2.

3.

CAUTION: Make sure that a new bolt is

installed.

• NOTE: Position cloth to collect fluid spillage.

Special Tool(s):

205-053

Torque: 48 Nm

3.

Special Tool(s):

308-617

4.

5. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Take extra care not to damage the mating faces.

Special Tool(s):

308-615

,

100-012

5.

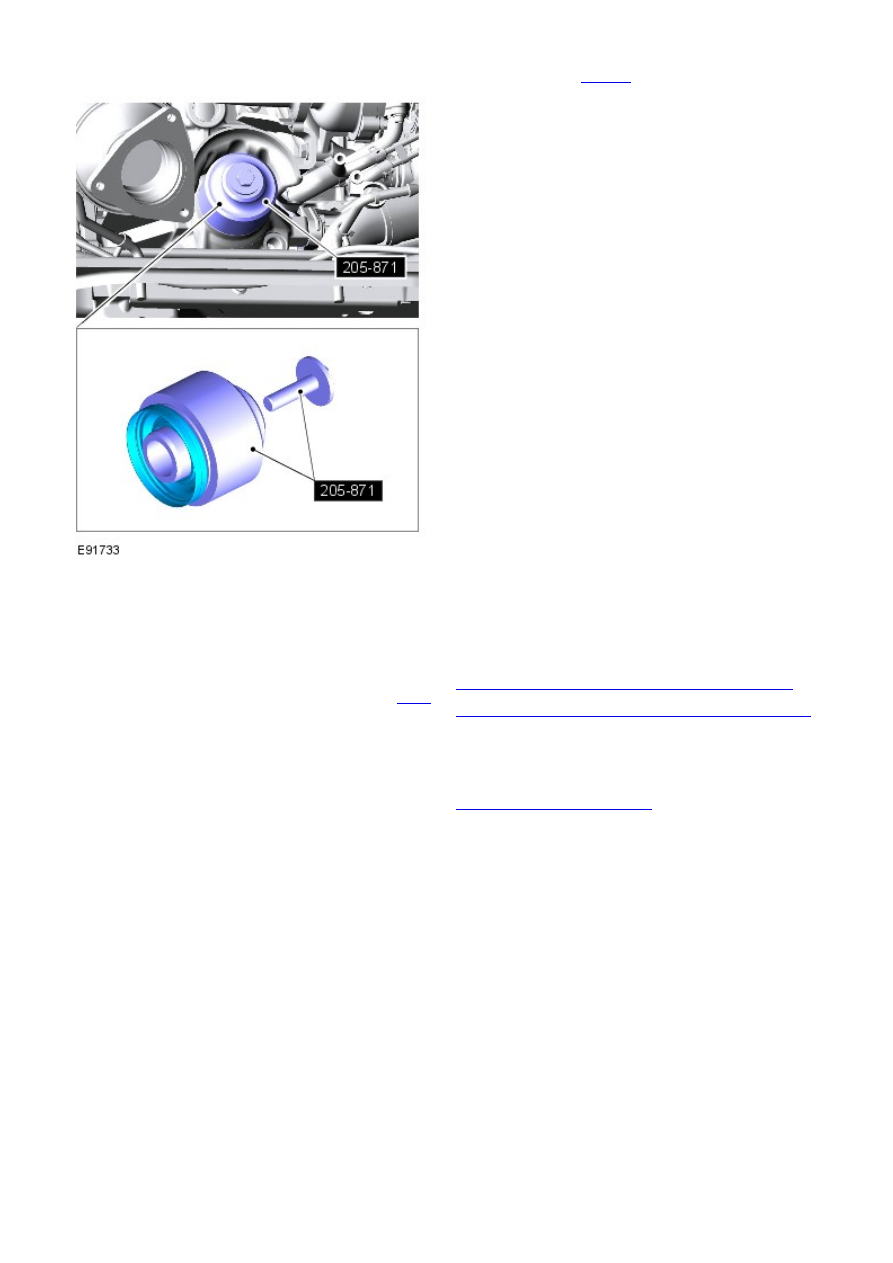

Installation

Special Tool(s):

205-871

1.

To install, reverse the removal procedure.

2.

Install the driveshaft.

Refer to:

Driveshaft - Vehicles W ithout: Diesel Particulate Filter

(DPF)

 (205-01 Driveshaft, Removal and Installation).

Refer to:

Driveshaft - Vehicles W ith: Diesel Particulate Filter (DPF)

(205-01 Driveshaft, Removal and Installation).

3.

Check and top-up the transfer case fluid level.

Refer to:

Transfer Case Fluid Level Check

 (308-07B Transfer Case,

General Procedures).

4.
