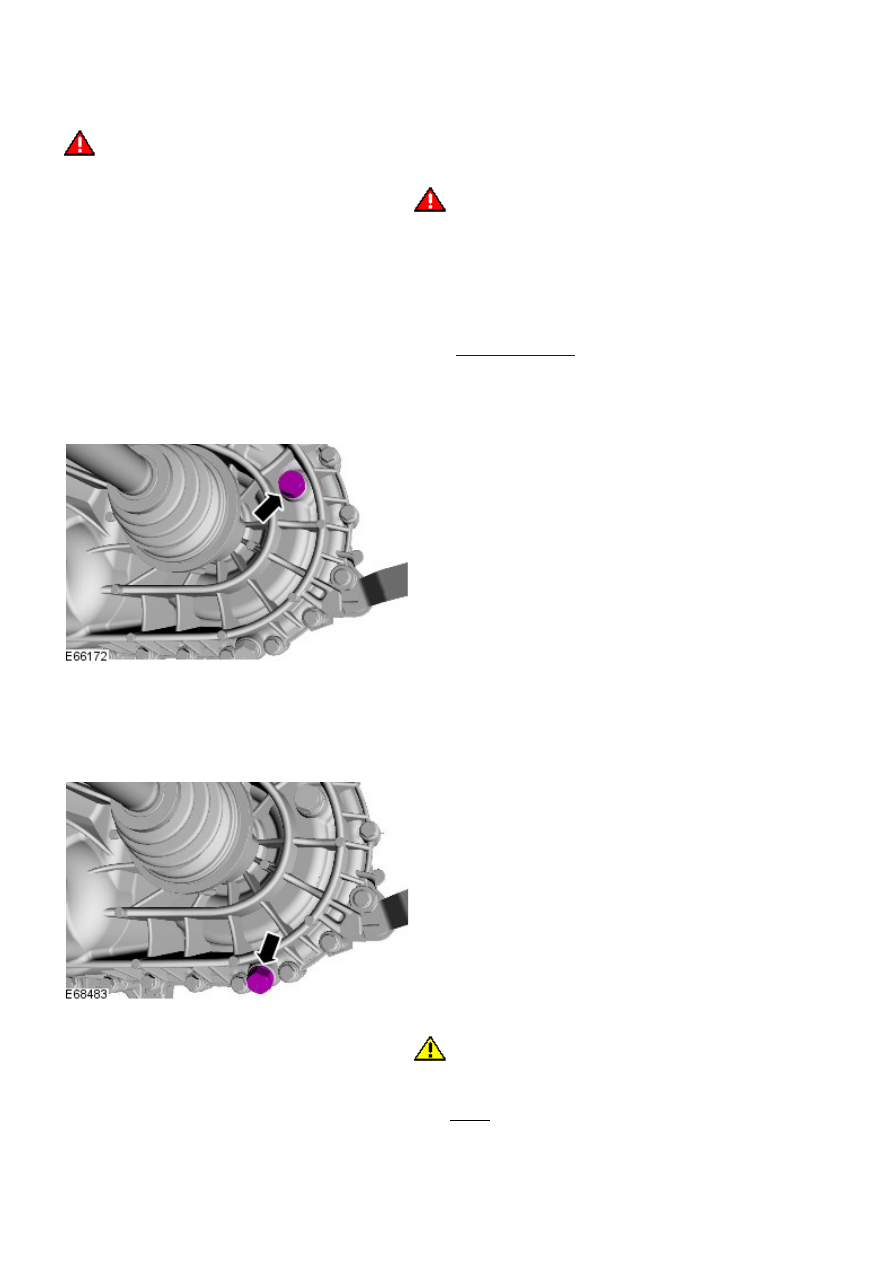

Manual Transmission/Transaxle - Transmission Draining and Filling

General Procedures

WARNING: Observe due care when draining, as the fluid can be very hot.

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

• NOTE: Make sure that the vehicle is standing on a level surface.

Raise and support the vehicle.

1.

Remove the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

2.

Clean the area around the transmission fluid level/filler plug.

3.

Remove the transmission fluid filler/level plug.

4.

Clean the area around the transmission fluid drain plug.

5.

Place a container under the transmission.

6.

Remove the transmission fluid drain plug.

7.

8.

CAUTION: Replace the washer.

Install the transmission fluid drain plug.

Torque: 30 Nm

8.

Fill the transmission with the correct fluid until it runs from the
level/filler plug.

9.

10.

CAUTION: Replace the washer.

Install the transmission fluid filler/level plug.

Torque: 35 Nm

10.

Install the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

11.

Manual Transmission/Transaxle - Transmission Fluid Level Check

General Procedures

WARNING: Observe due care when draining, as the fluid can be very hot.

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

• NOTE: Make sure that the vehicle is standing on a level surface.

Raise and support the vehicle.

1.

Remove the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

2.

Clean the area around the transmission fluid level/filler plug.

3.

Remove the transmission fluid filler/level plug.

4.

Fill the transmission with the correct fluid until it runs from the
level/filler plug.

5.

6.

CAUTION: Replace the washer.

Install the transmission fluid filler/level plug.

Torque: 35 Nm

6.

Install the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

7.

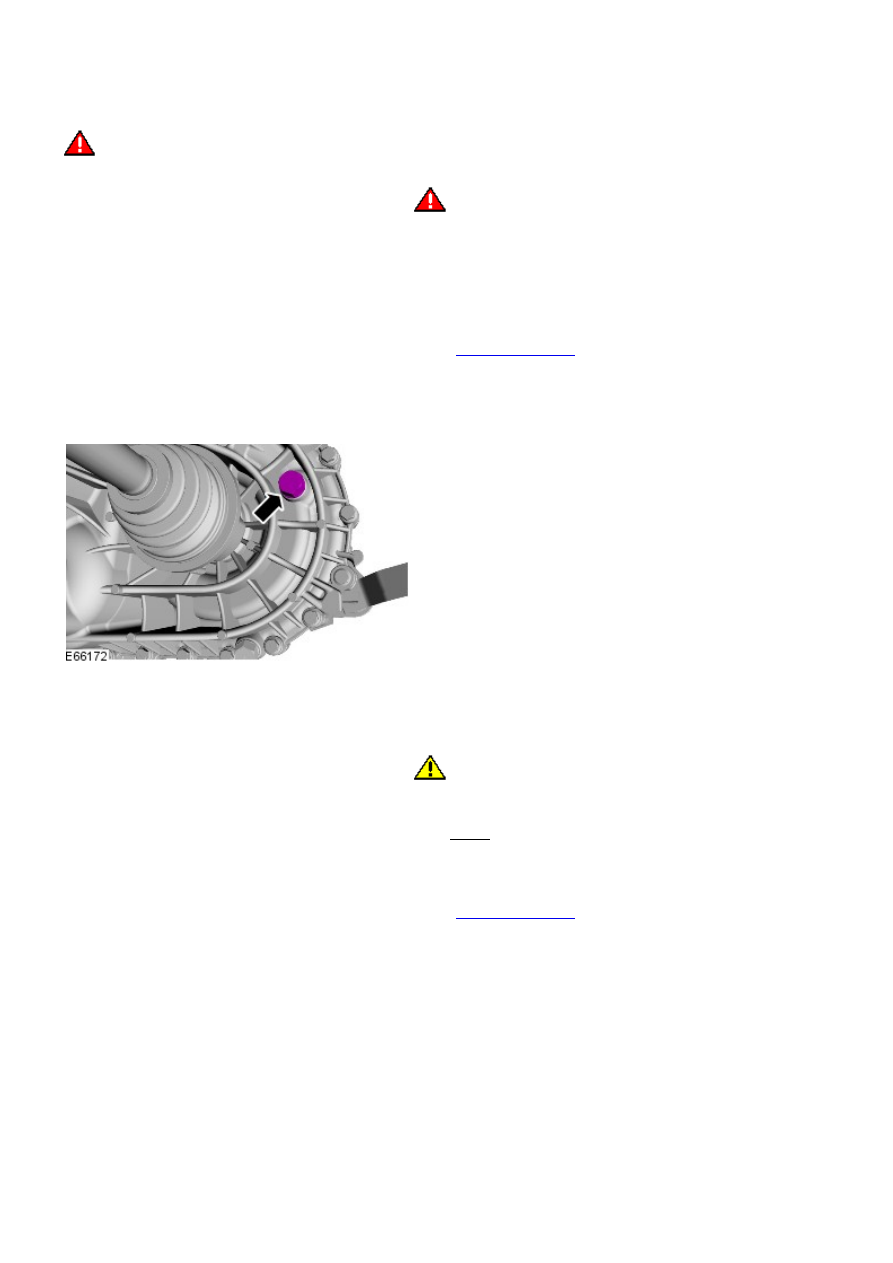

Manual Transmission/Transaxle - Halfshaft Seal RH

Removal and Installation

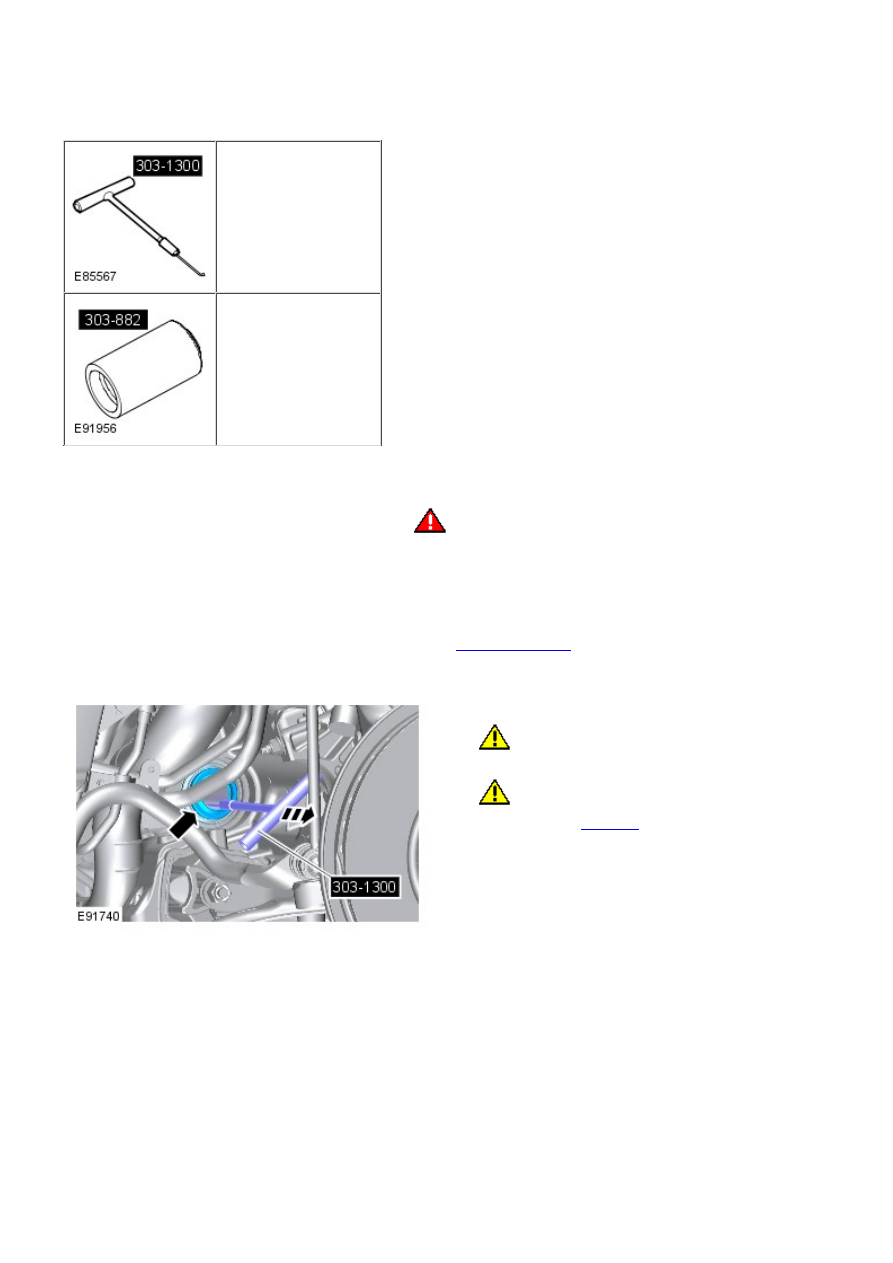

Special Tool(s)

303-1300
Remover, Crankshaft Seal

303-882
Installer, Halfshaft Seal

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the RH halfshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive Halfshafts, Removal

and Installation).

2.

3. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Take extra care not to damage the mating faces.

Special Tool(s):

303-1300

3.

Installation
