Clutch Controls - Clutch Slave Cylinder

Removal and Installation

Removal

• NOTE: The clutch slave cylinder and release bearing are a combined assembly and cannot be serviced separately.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the transmission assembly.

Refer to:

Transmission

 (308-03 Manual Transmission/Transaxle,

Removal).

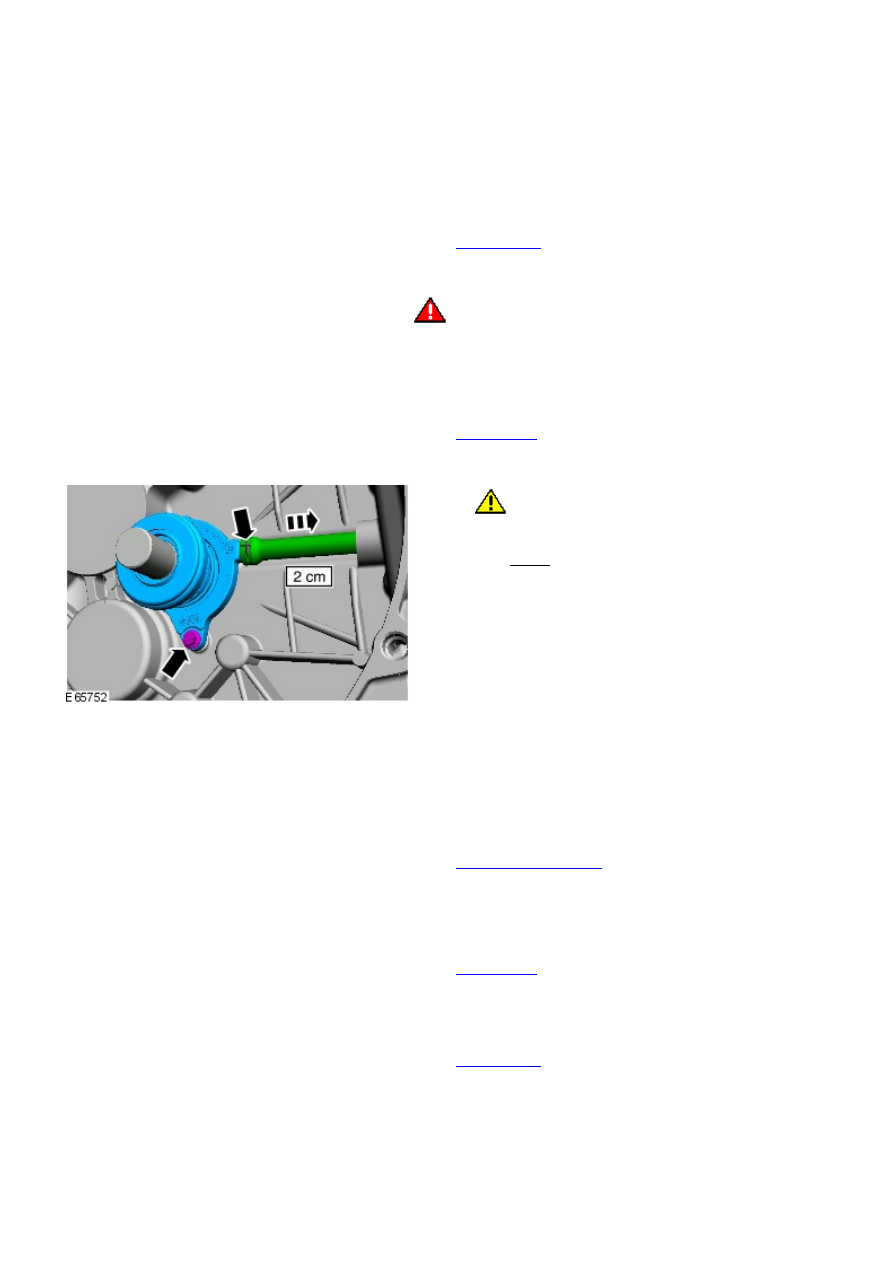

3.

4.

CAUTION: If brake fluid is spilt on the paintwork,

the affected area must be immediately washed down with
cold water.

Torque: 11 Nm

4.

Installation

To install, reverse the removal procedure.

1.

Bleed the clutch system.

Refer to:

Clutch System Bleeding

 (308-00 Manual

Transmission/Transaxle and Clutch - General Information, General
Procedures).

2.

Install the transmission.

Refer to:

Transmission

 (308-03 Manual Transmission/Transaxle,

Removal).

3.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4.

Clutch Controls - Clutch Master CylinderRHD AWD

Removal and Installation

Removal

Remove the clutch pedal assembly.

Refer to:

Clutch Pedal - RHD AW D

 (308-02 Clutch Controls, Removal

and Installation).

1.

Installation

Install the clutch pedal assembly.

Refer to:

Clutch Pedal - RHD AW D

 (308-02 Clutch Controls, Removal

and Installation).

1.

Clutch Controls - Clutch Master CylinderLHD AWD

Removal and Installation

Removal

Remove the clutch pedal assembly.

Refer to:

Clutch Pedal - LHD AWD

 (308-02 Clutch Controls, Removal

and Installation).

1.

Installation

Install the clutch pedal assembly.

Refer to:

Clutch Pedal - LHD AWD

 (308-02 Clutch Controls, Removal

and Installation).

1.

Clutch Controls - Clutch PedalRHD AWD

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the secondary bulkhead center panel.

Refer to:

Secondary Bulkhead Center Panel - TD4 2.2L Diesel

(501-02 Front End Body Panels, Removal and Installation).

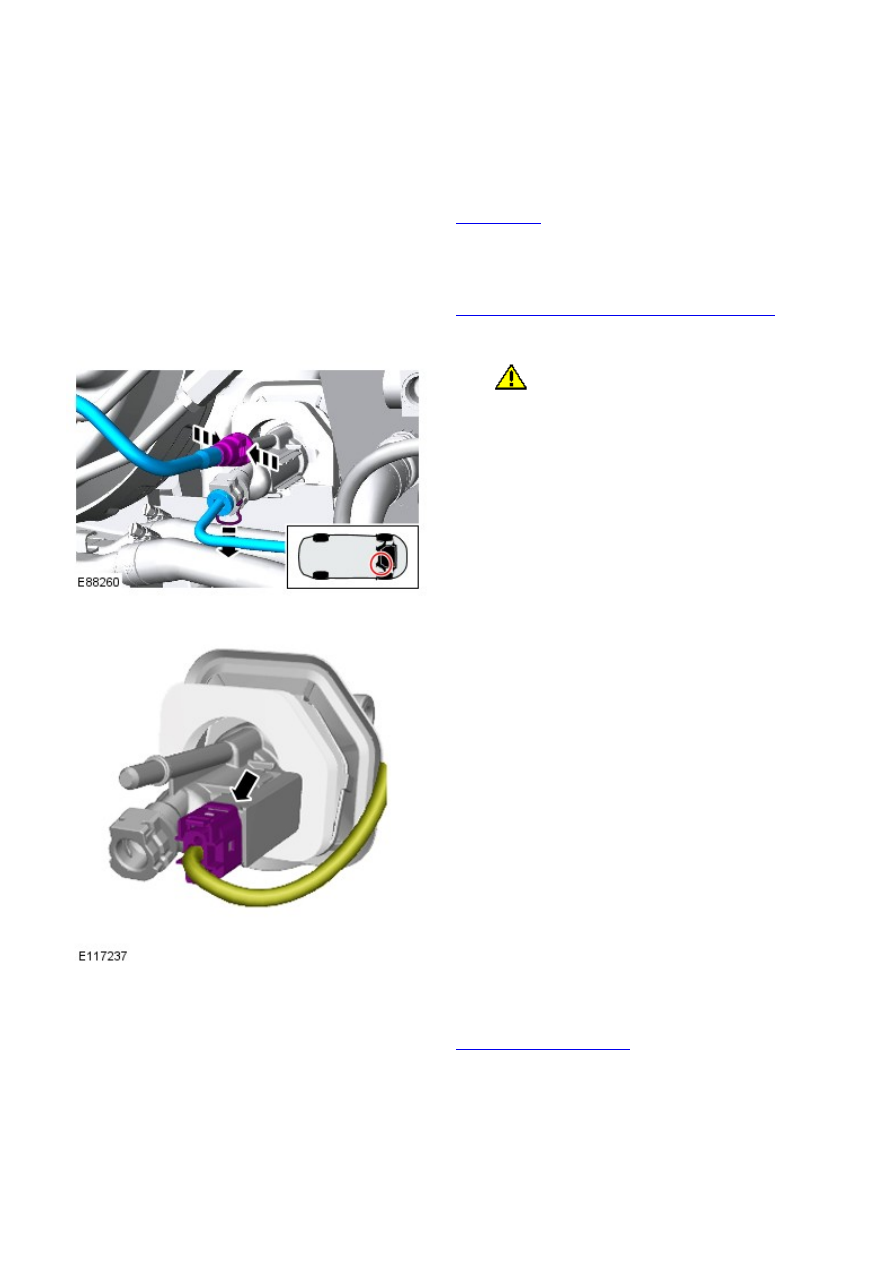

2.

3.

CAUTION: Brake fluid will damage paint

finished surfaces. If spilled, immediately remove the
fluid and clean the area with water.

• NOTE: Position cloth to collect fluid spillage.

3.

4. NOTE: If equiped

4.

Remove the driver lower air bag.

Refer to:

Driver Lower Air Bag Module

 (501-20B Supplemental

Restraint System, Removal and Installation).

5.
