Frelander 2. Manual - part 328

Automatic Transmission/Transaxle - Transmission Control Module (TCM)I6
3.2L Petrol

Removal and Installation

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the A/C compressor mounting bracket.

Refer to:

Accessory Drive Component Bracket

 (303-05A Accessory

Drive - I6 3.2L Petrol, Removal and Installation).

3.

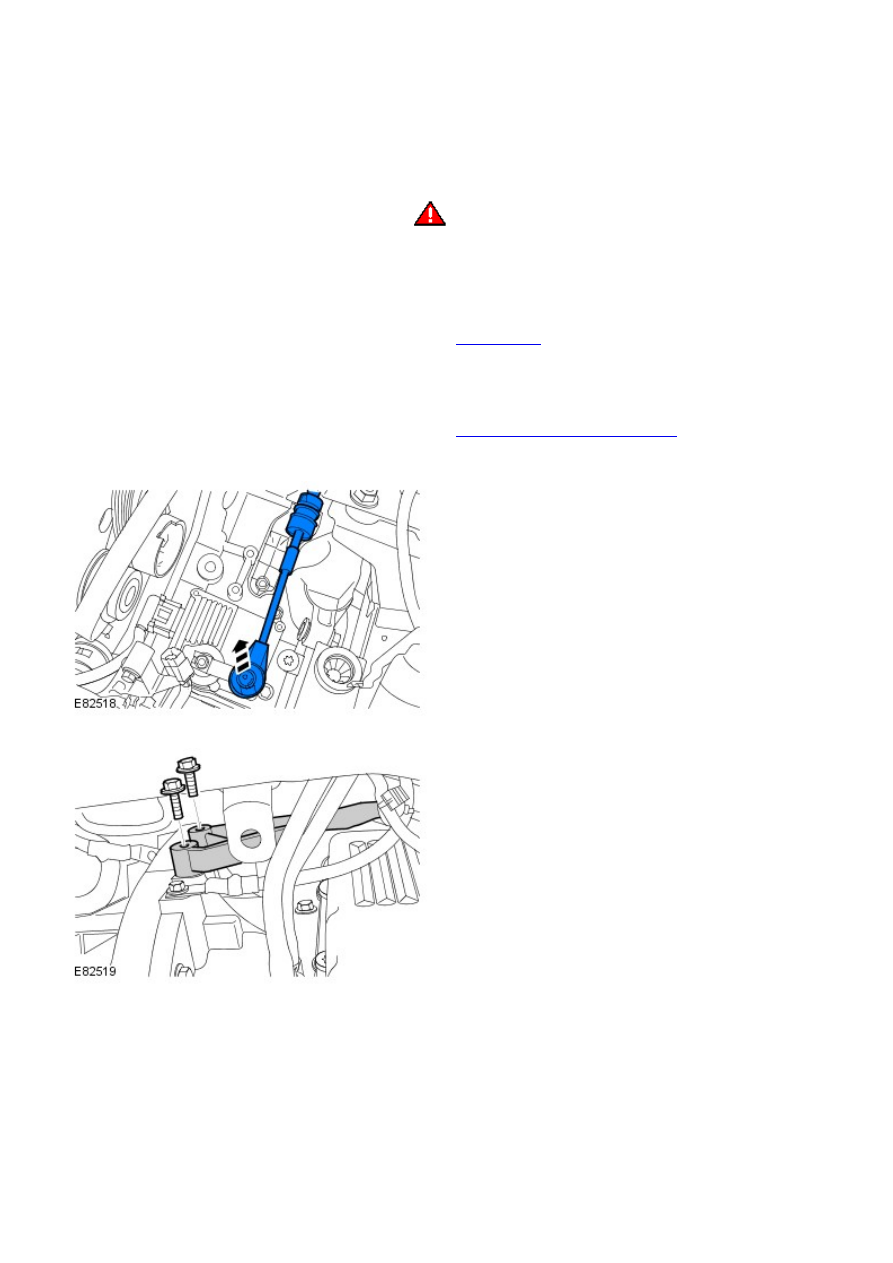

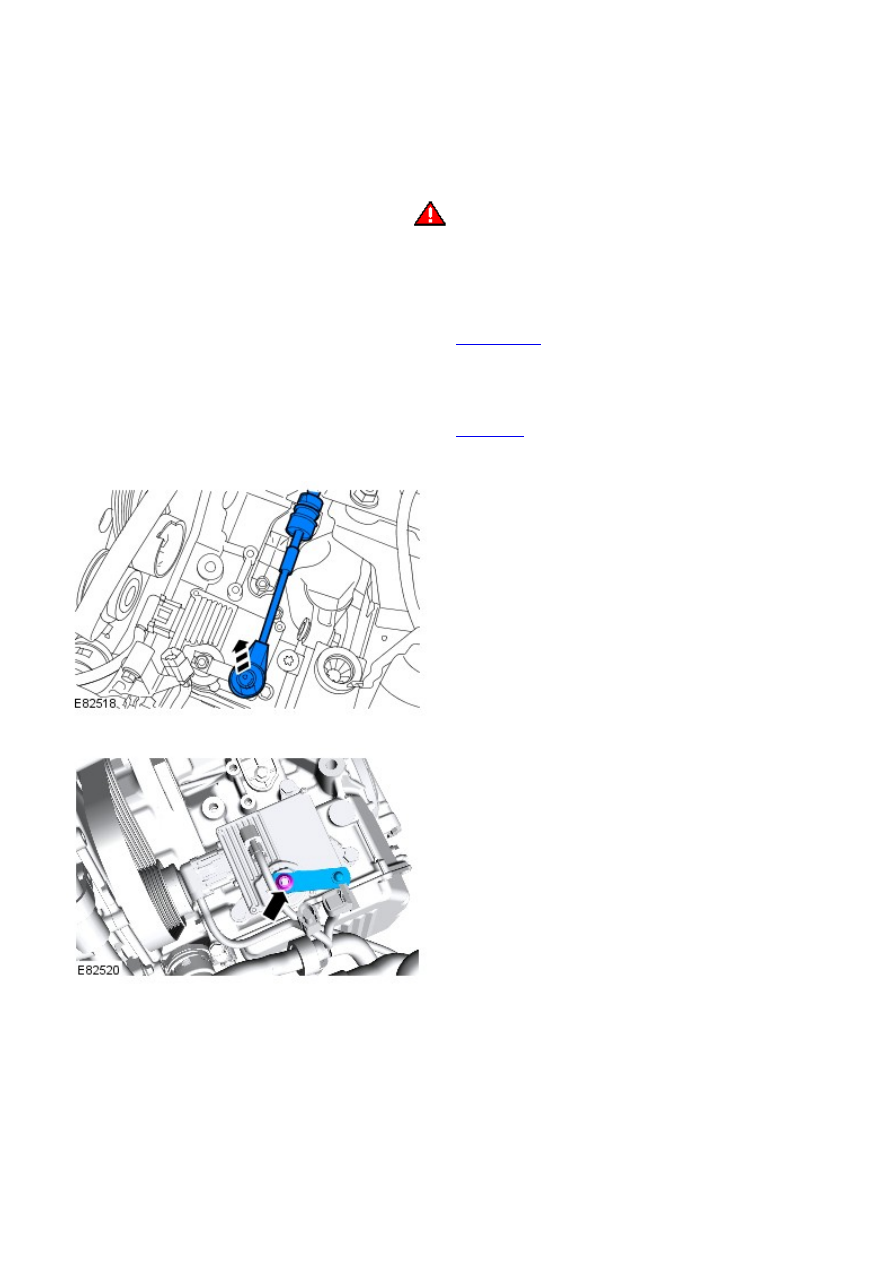

Release and disconnect the selector lever cable.

4.

Release the support bracket.

5.

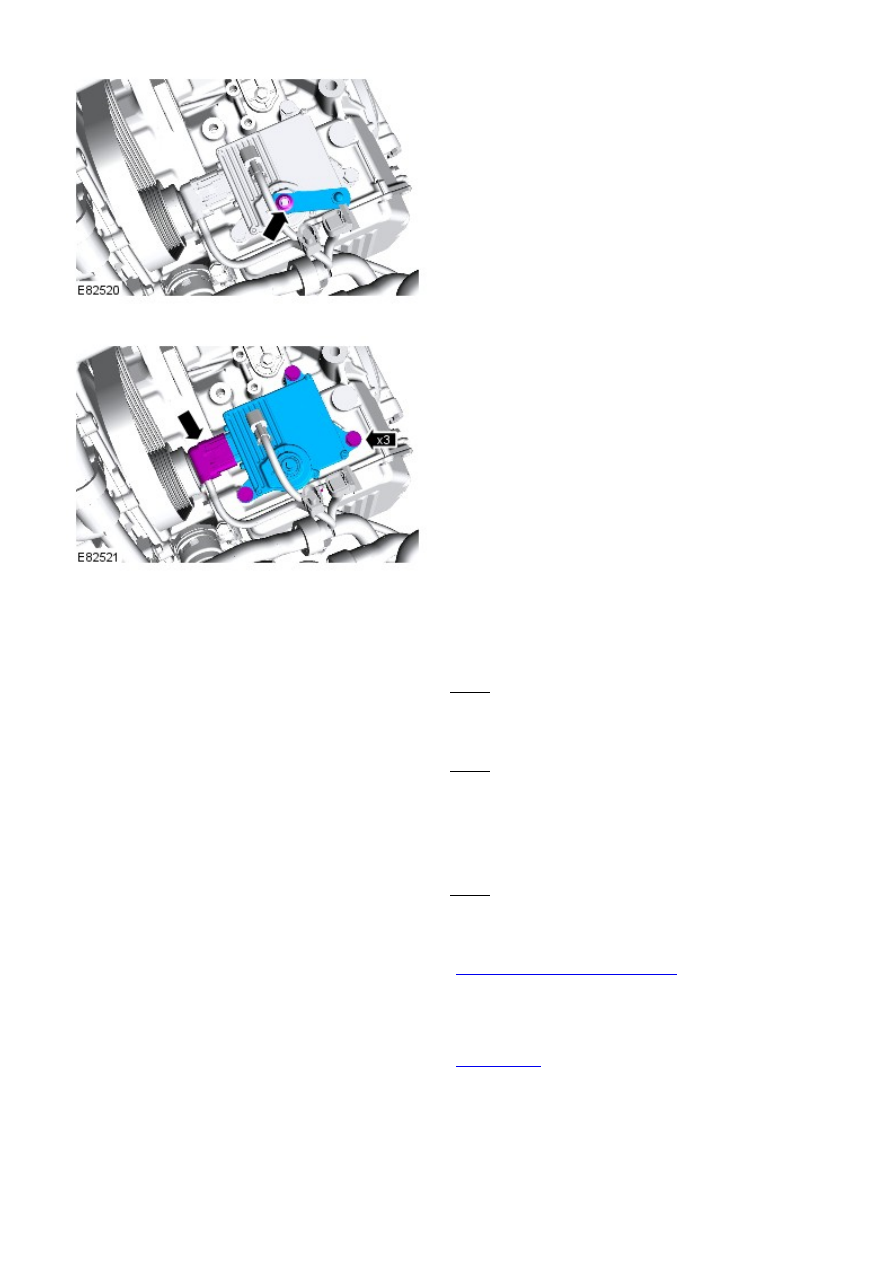

Remove the transmission selector lever.

6.

7.

Installation

Install the TCM.

Torque: 24 Nm

1.

Install the transmission selector lever.

Torque: 13 Nm

2.

Secure and connect the selector lever cable.

3.

Install the support bracket.

Torque: 25 Nm

4.

Install the A/C compressor mounting bracket.

Refer to:

Accessory Drive Component Bracket

 (303-05A Accessory

Drive - I6 3.2L Petrol, Removal and Installation).

5.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

6.

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

7.

Automatic Transmission/Transaxle - Transmission Control Module
(TCM)TD4 2.2L Diesel

Removal and Installation

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

3.

Release and disconnect the selector lever cable.

4.

Remove the transmission selector lever.

5.

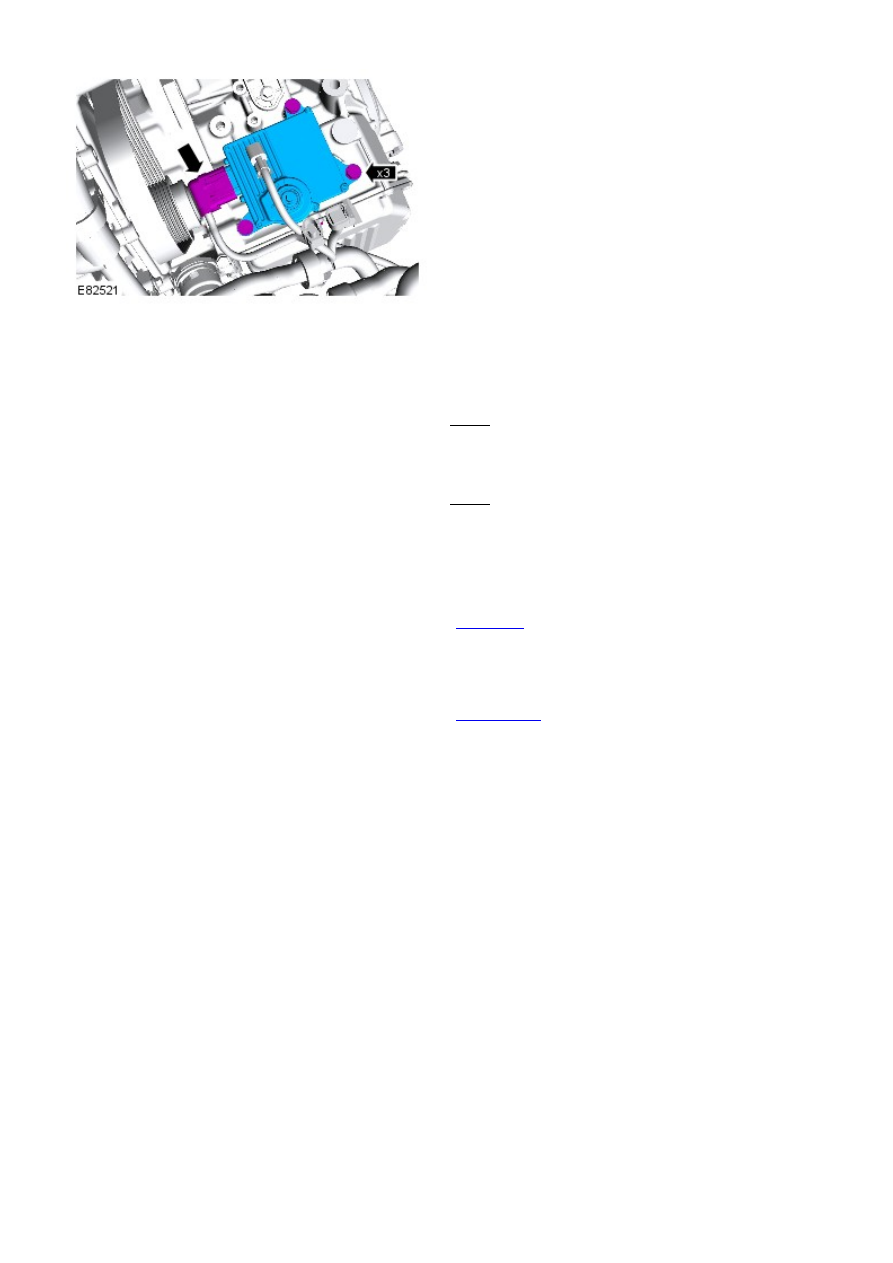

Remove the transmission control module (TCM).

6.

Installation

Install the TCM.

Torque: 24 Nm

1.

Install the transmission selector lever.

Torque: 13 Nm

2.

Secure and connect the selector lever cable.

3.

Install the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

4.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

5.

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

6.
