Electronic Engine Controls - TD4 2.2L Diesel - Crankshaft Position (CKP)
Sensor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Make sure to support the vehicle with axle

stands.

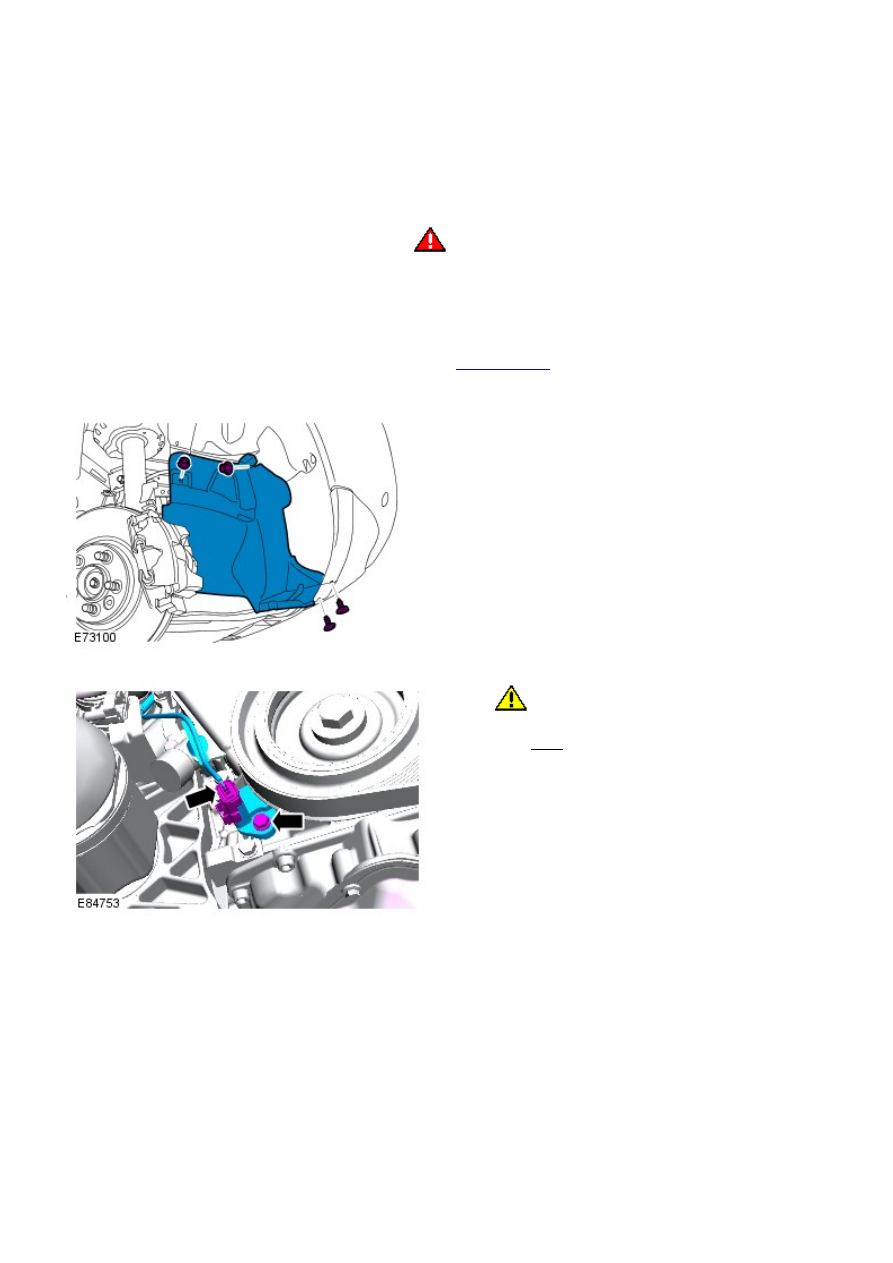

Raise and support the vehicle.

1.

Remove the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

3.

4.

CAUTION: Make sure that the wiring harnesses

are correctly located.

Torque: 8 Nm

4.

Installation

To install, reverse the removal procedure.

1.

Electronic Engine Controls - TD4 2.2L Diesel - Engine Coolant Temperature
(ECT) Sensor

Removal and Installation

Removal

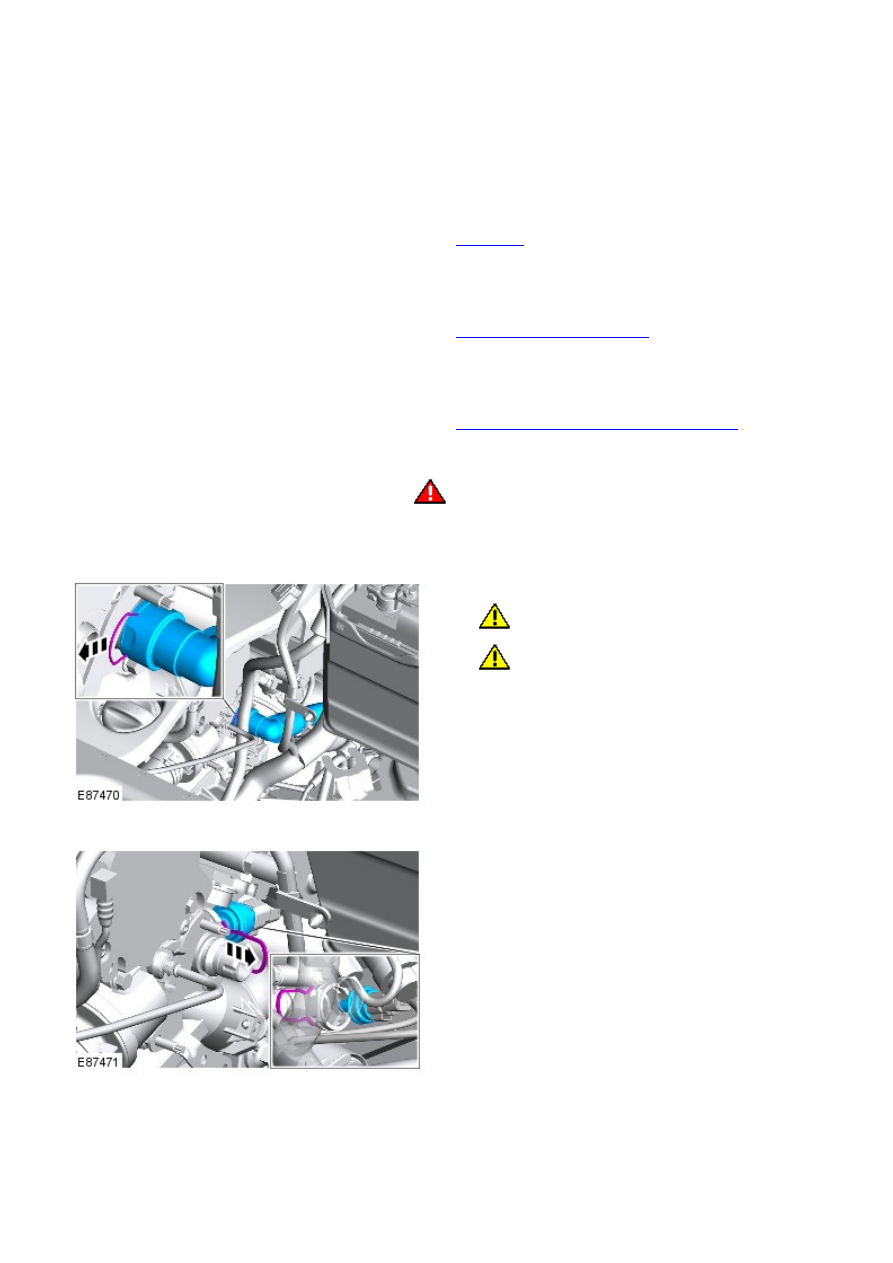

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

1.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Drain the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03B

Engine Cooling - TD4 2.2L Diesel, General Procedures).

3.

4.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

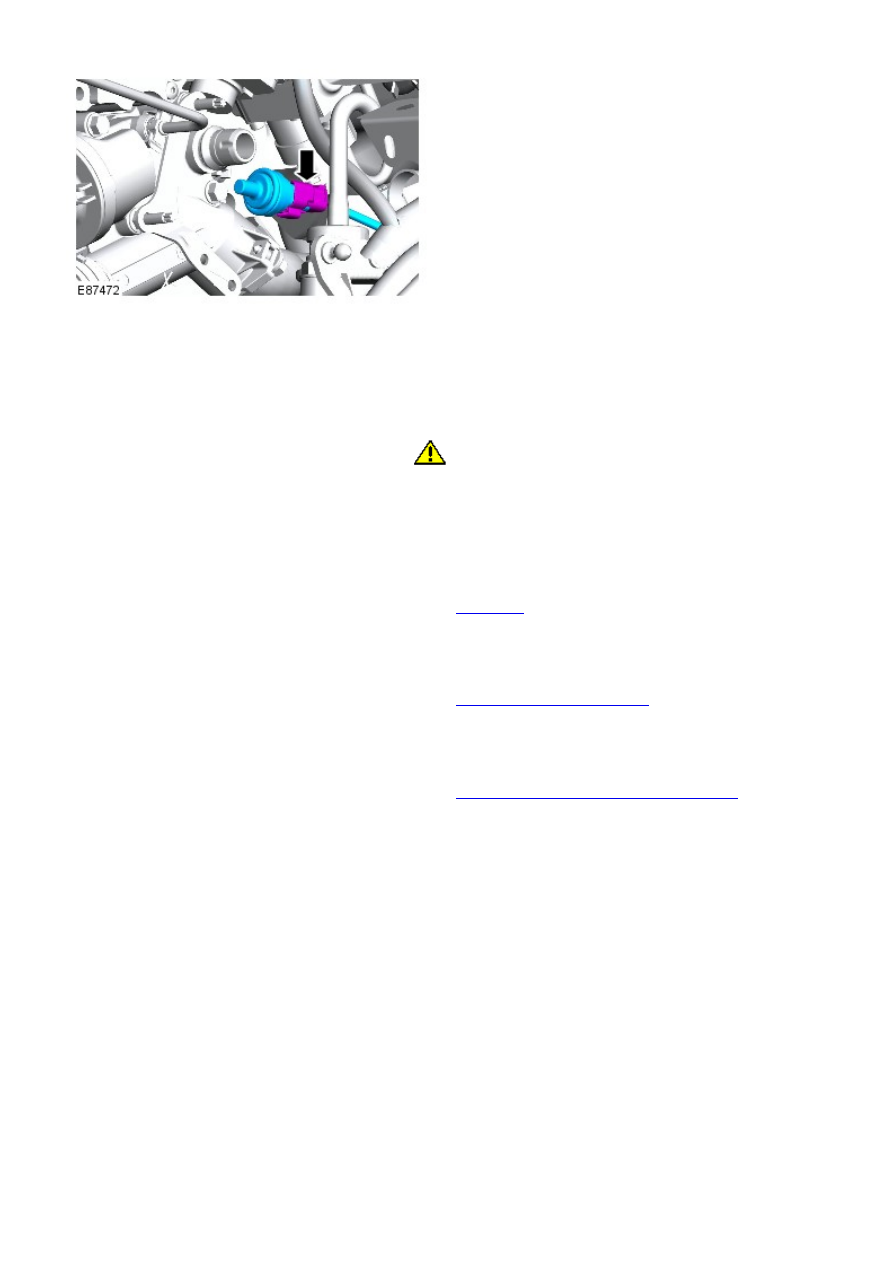

Raise and support the vehicle.

4.

5. CAUTIONS:

 Be prepared to collect escaping coolant.

 A new O-ring seal is to be installed.

5.

6. NOTE: Remove and discard the O-ring seal.

6.

7.

Installation

Connect the engine coolant temperature (ECT) sensor electrical
connector.

1.

2.

CAUTION: A new O-ring seal is to be installed.

Install the engine coolant temperature (ECT) sensor.

2.

Connect the heater outlet pipe.

3.

Install the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

4.

Install the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

5.

Refill and bleed the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03B

Engine Cooling - TD4 2.2L Diesel, General Procedures).

6.

Electronic Engine Controls - TD4 2.2L Diesel - Manifold Absolute Pressure
(MAP) Sensor

Removal and Installation

Removal

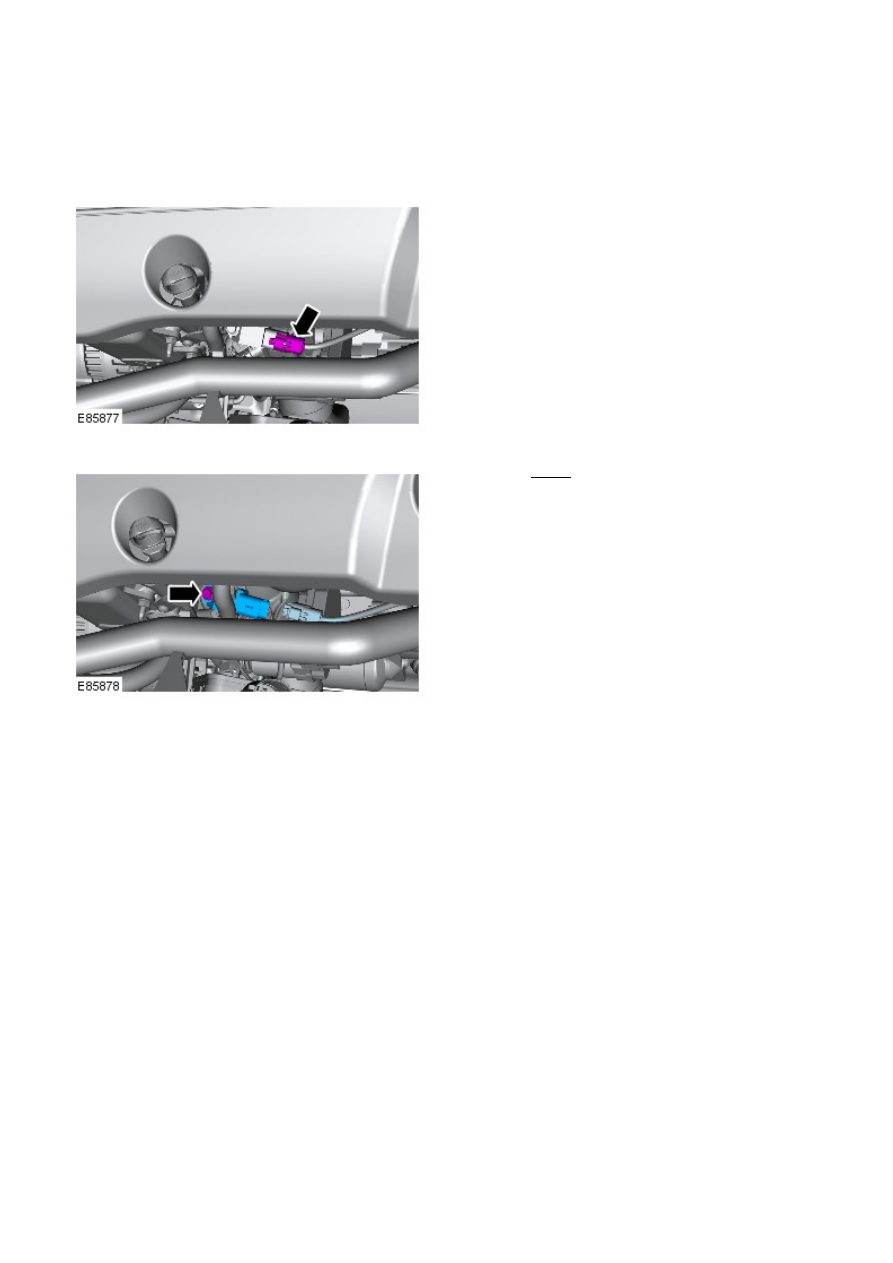

1.

Torque: 10 Nm

2.

Installation

To install, reverse the removal procedure.

1.
