Frelander 2. Manual - part 313

Electronic Engine Controls - TD4 2.2L Diesel - Camshaft Position (CMP)
Sensor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

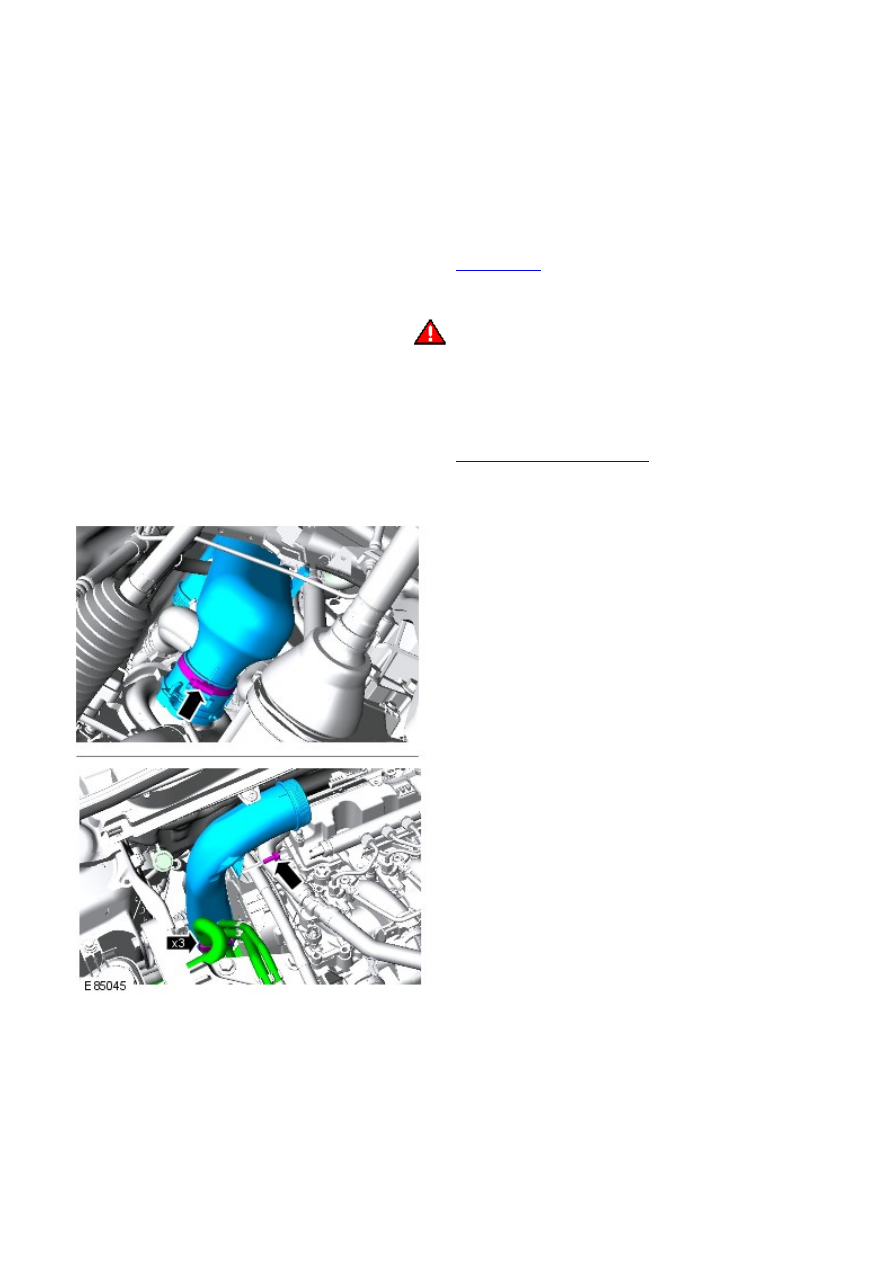

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

4.

5.

Torque: 6 Nm

6.

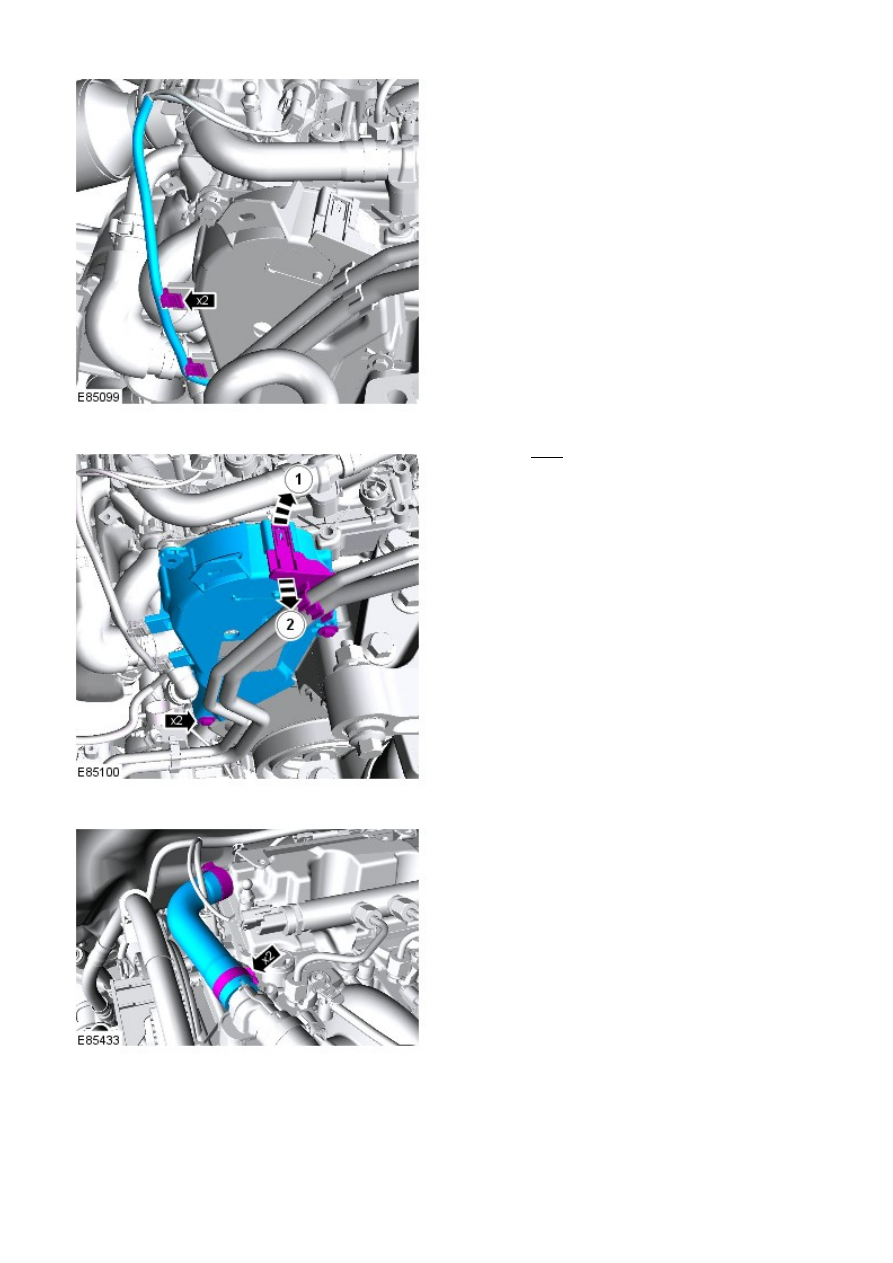

Remove and discard the hose clips.

7.

8.

Torque: 4 Nm

9.

10.

CAUTION: Incorrect installation of the

camshaft position (CMP) sensor could result in engine
damage.

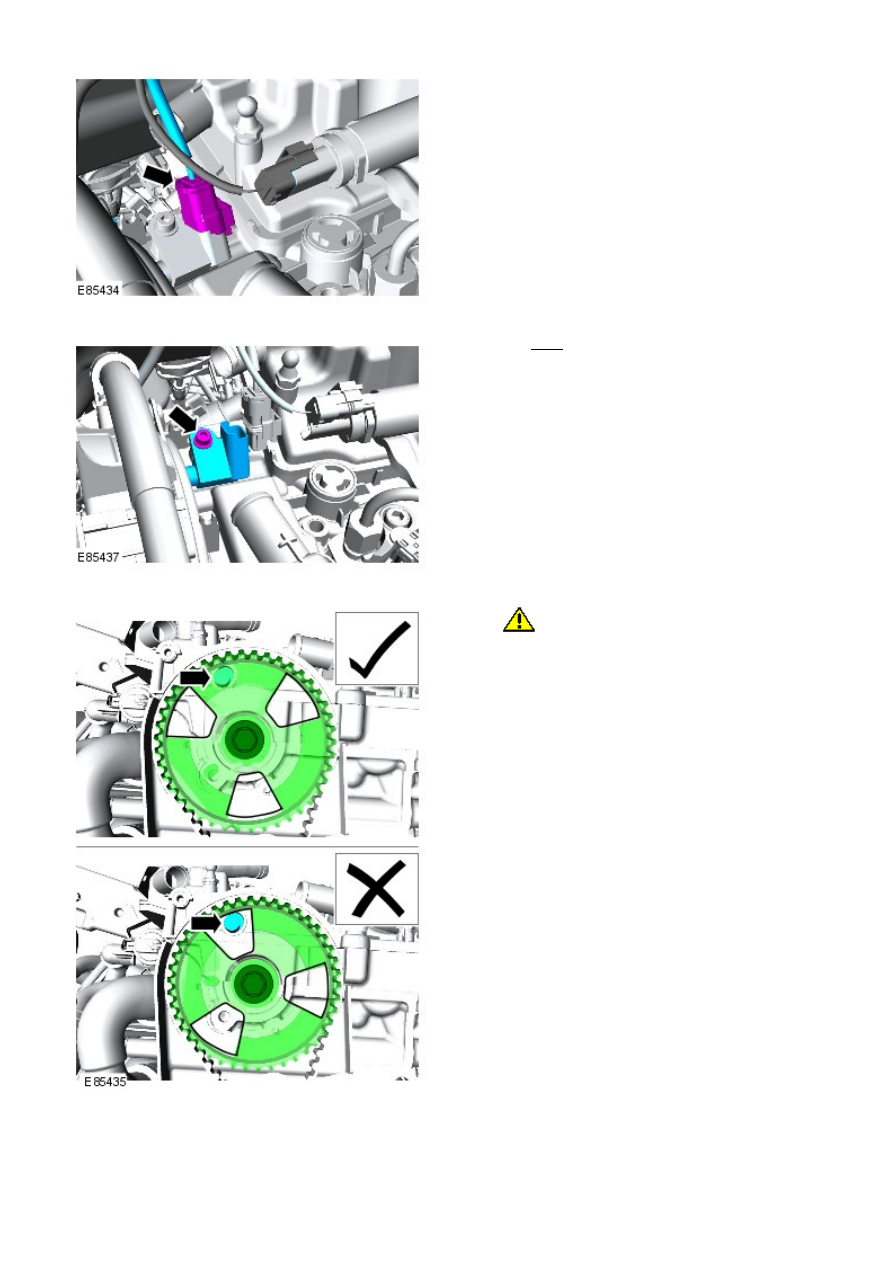

New CMP sensor only: The CMP sensor tip must rest on
one of the 4 webs on the back of the camshaft pulley,
to achieve the correct alignment of the CMP sensor.

10.

11.

CAUTION: Incorrect installation of the

camshaft position (CMP) sensor could result in engine
damage.

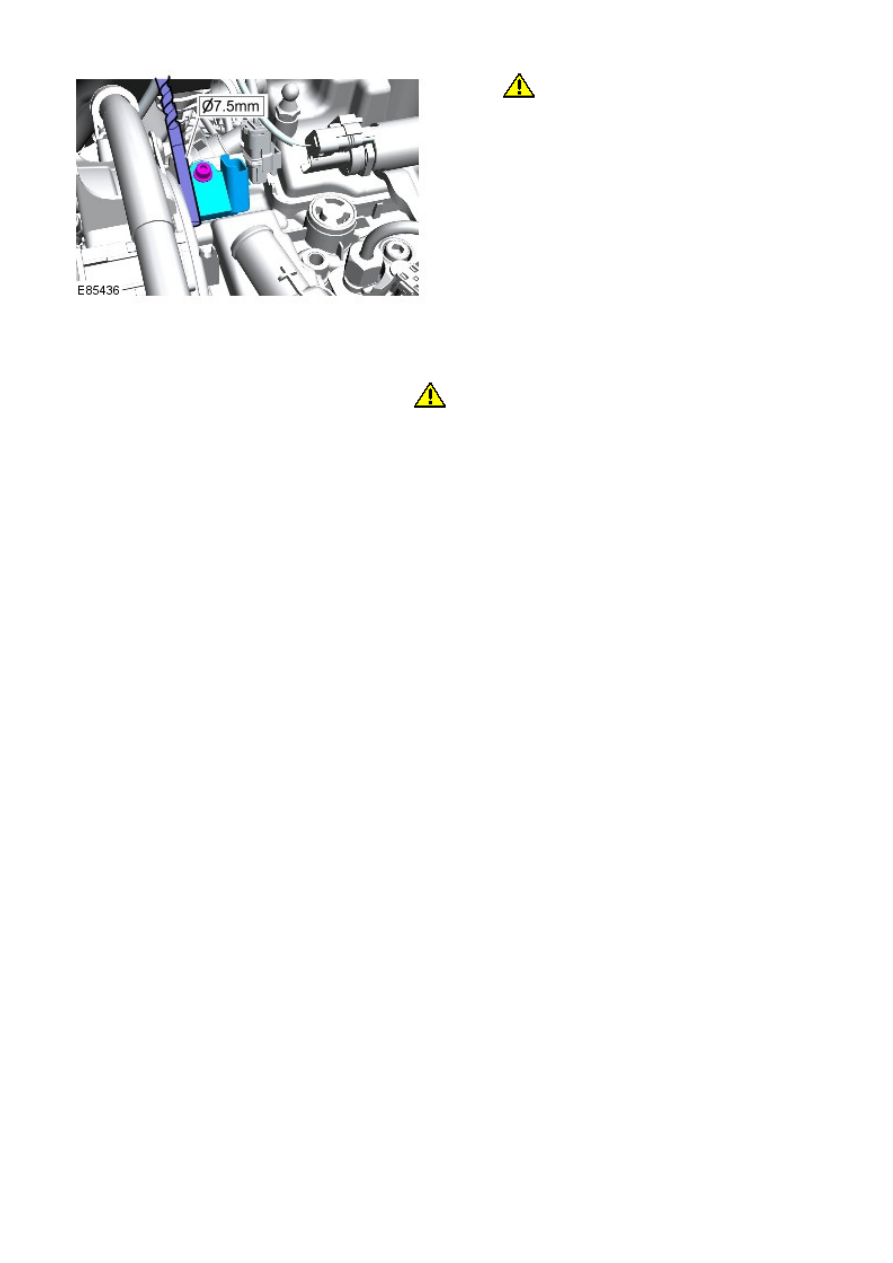

Used CMP sensor only: Insert a 7.5 mm diameter drill
between the valve cover and the CMP sensor as shown,
to achieve the correct alignment of the CMP sensor.

11.

Installation

1.

CAUTION: Make sure that the component is clean, free of

foreign material and lubricant.

To install, reverse the removal procedure.

1.
