Frelander 2. Manual - part 311

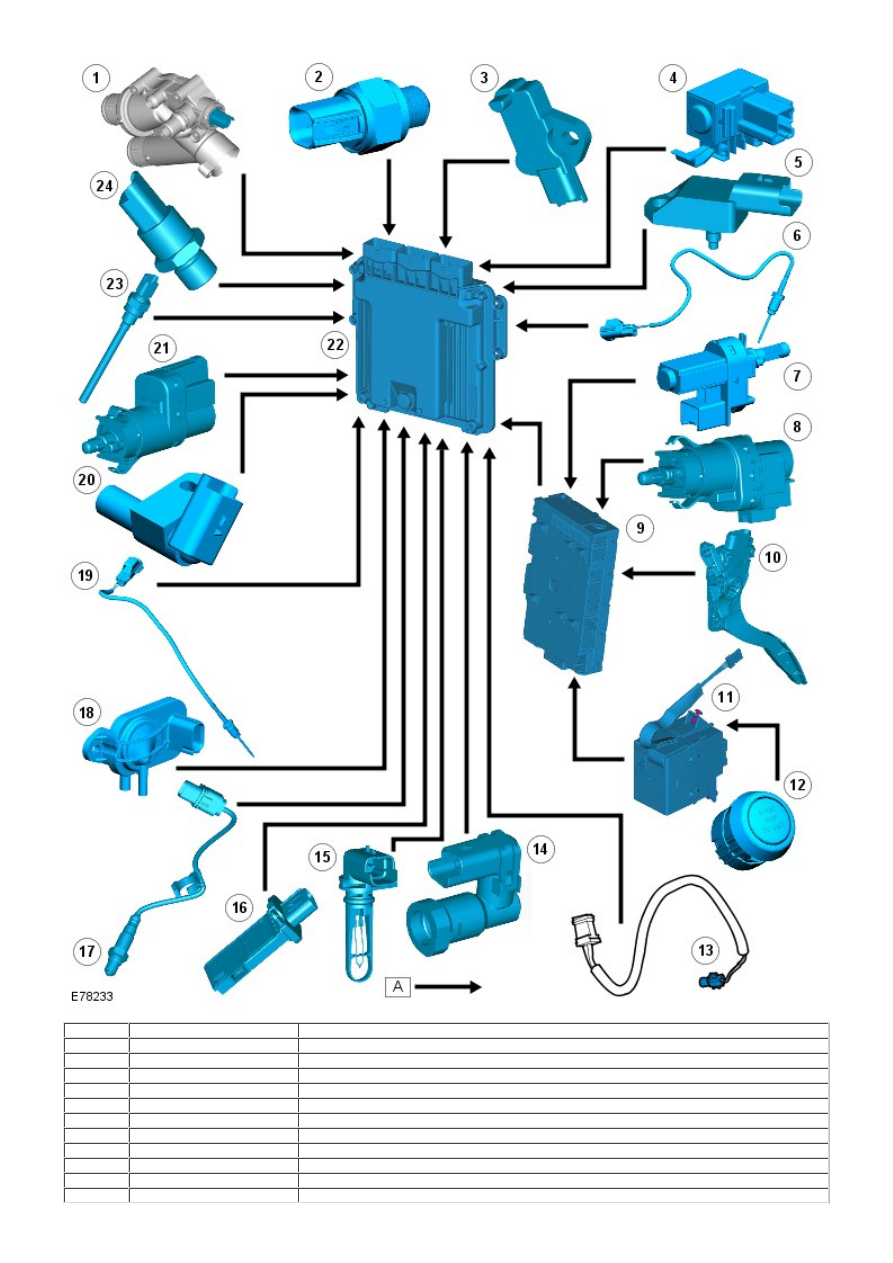

Item

Part Number

Description

1

-

ECT sensor

2

-

1st gear position switch

3

-

CKP sensor

4

-

Start inhibit switch

5

-

MAP sensor

6

-

Down stream exhaust temperature sensor

7

-

Clutch switch

8

-

Stoplamp switch

9

-

central junction box (CJB)

10

-

APP sensor

11

-

Start control module

12

-

Start control switch

13

-

Ambient air temperature sensor

14

-

Fuel temperature sensor

15

-

IAT sensor

16

-

MAF sensor

17

-

HO2S

18

-

Differential pressure sensor

19

-

Upstream exhaust temperature sensor

20

-

CMP sensor

21

-

Speed control inhibit switch

22

-

ECM

23

-

Oil level and temperature sensor

24

-

EOP sensor

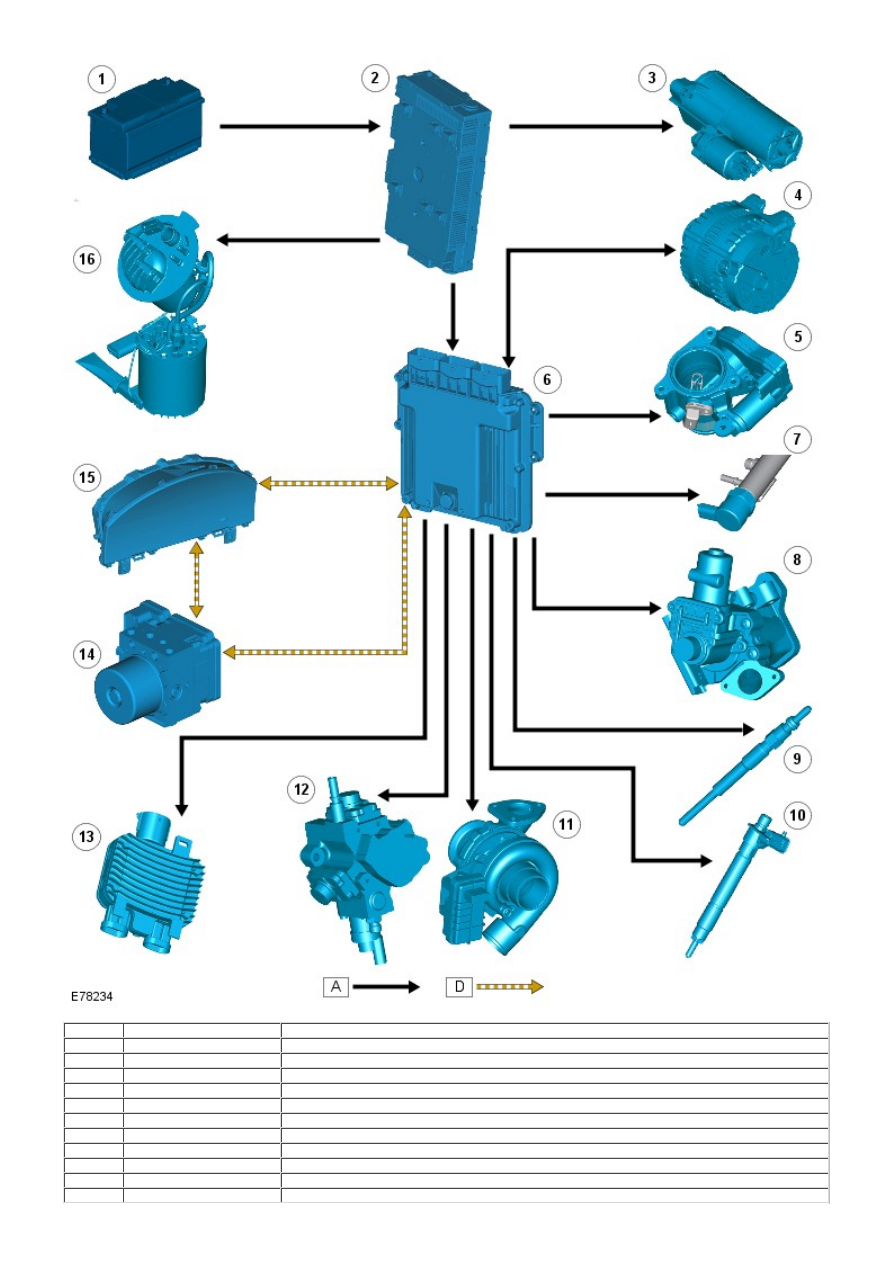

CONTROL DIAGRAM SHEET 2 OF 2

• NOTE: A = Hardwired; D = High speed controller area network (CAN)

Item

Part Number

Description

1

-

Battery

2

-

CJB

3

-

Starter motor

4

-

Generator

5

-

Electric throttle

6

-

ECM

7

-

Pressure control valve

8

-

EGR valve

9

-

Glow plug

10

-

Injector

11

-

Variable nozzle turbocharger (VNT) controller

12

-

Fuel pump (incorporating volume control valve)

13

-

Fan control module

14

-

anti-lock brake system (ABS) module

15

-

Instrument cluster

16

-

Fuel transfer pump
