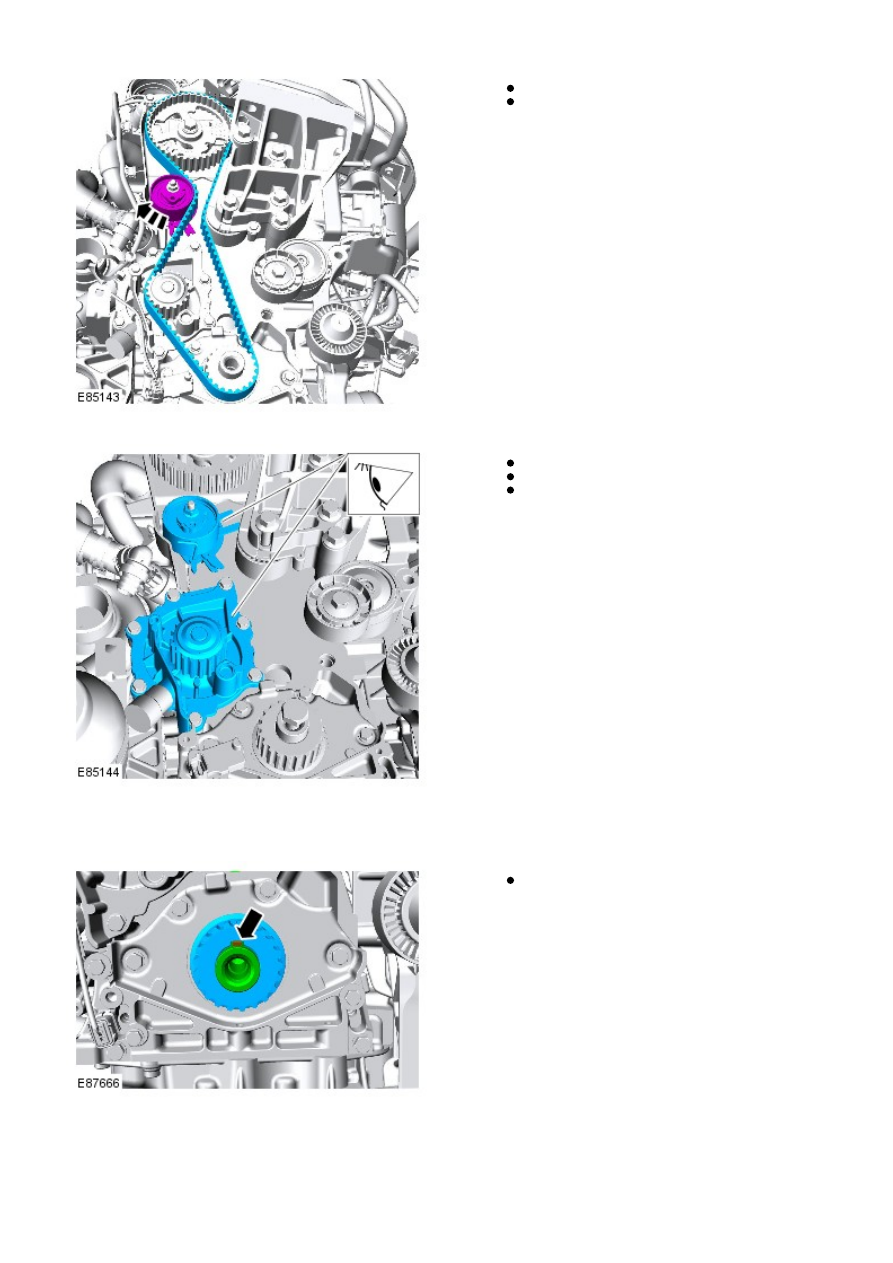

Release the timing belt tension.
Remove the timing belt.

4.



Check the condition of the roller and tensioner.
Check the condition of the coolant pump.
Install any of the above as necessary.

5.

Installation



Make sure that the key is centered within the
keyway.

1.

2. CAUTIONS:

 The crankshaft or camshafts must not be rotated

while the timing belt is removed.

 Make sure that the timing belt is not folded to

produce a loop with a diameter less than 35 mm.

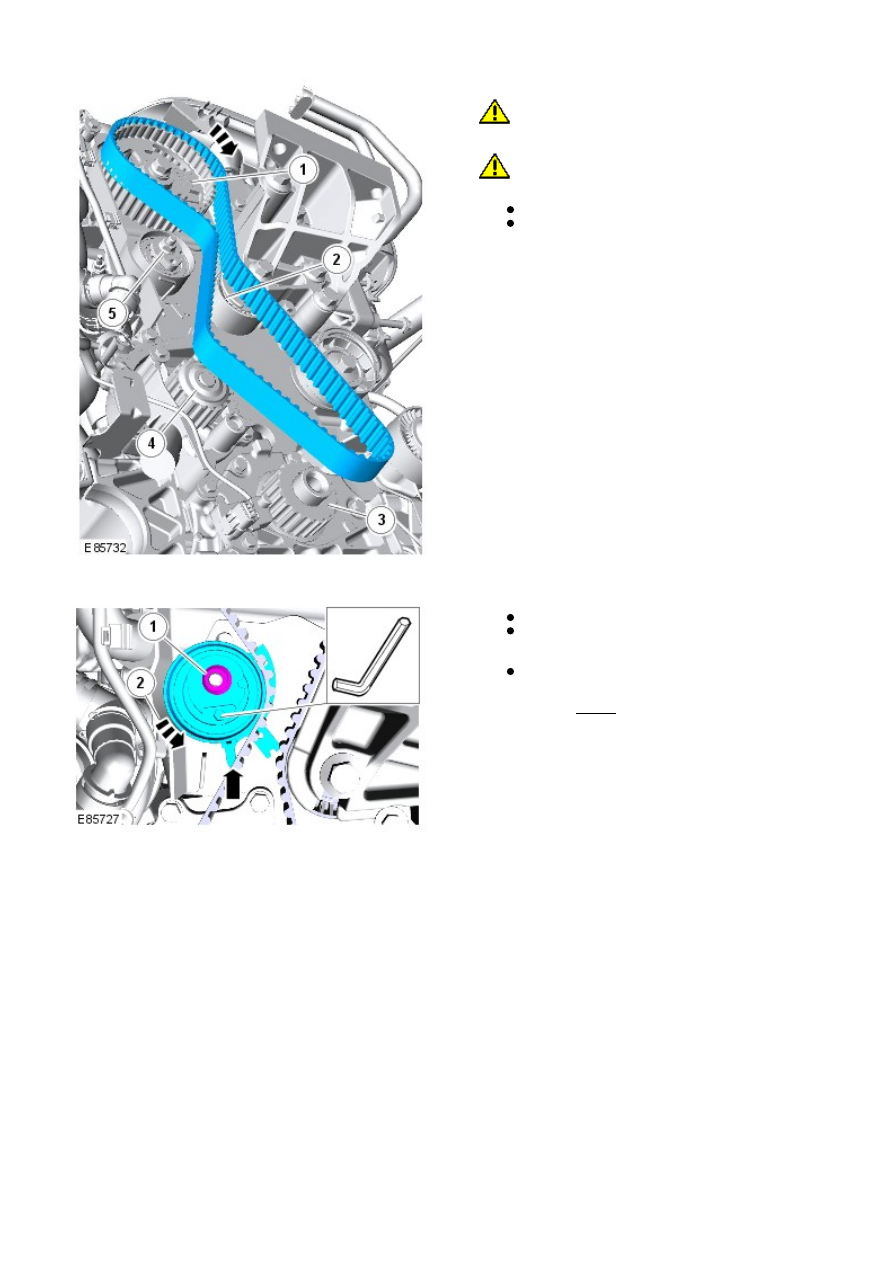

Install the new timing belt.
Starting at the camshaft pulley, install the
timing belt in a clockwise direction, in the
sequence shown.

2.



Lightley tighten the timing belt tensioner bolt.
Using an Allen key, adjust the tension counter-
clockwise until the pointer is in the position
illustrated.
Tighten the tensioner bolt.

Torque: 25 Nm

3.



Install the reluctor ring.

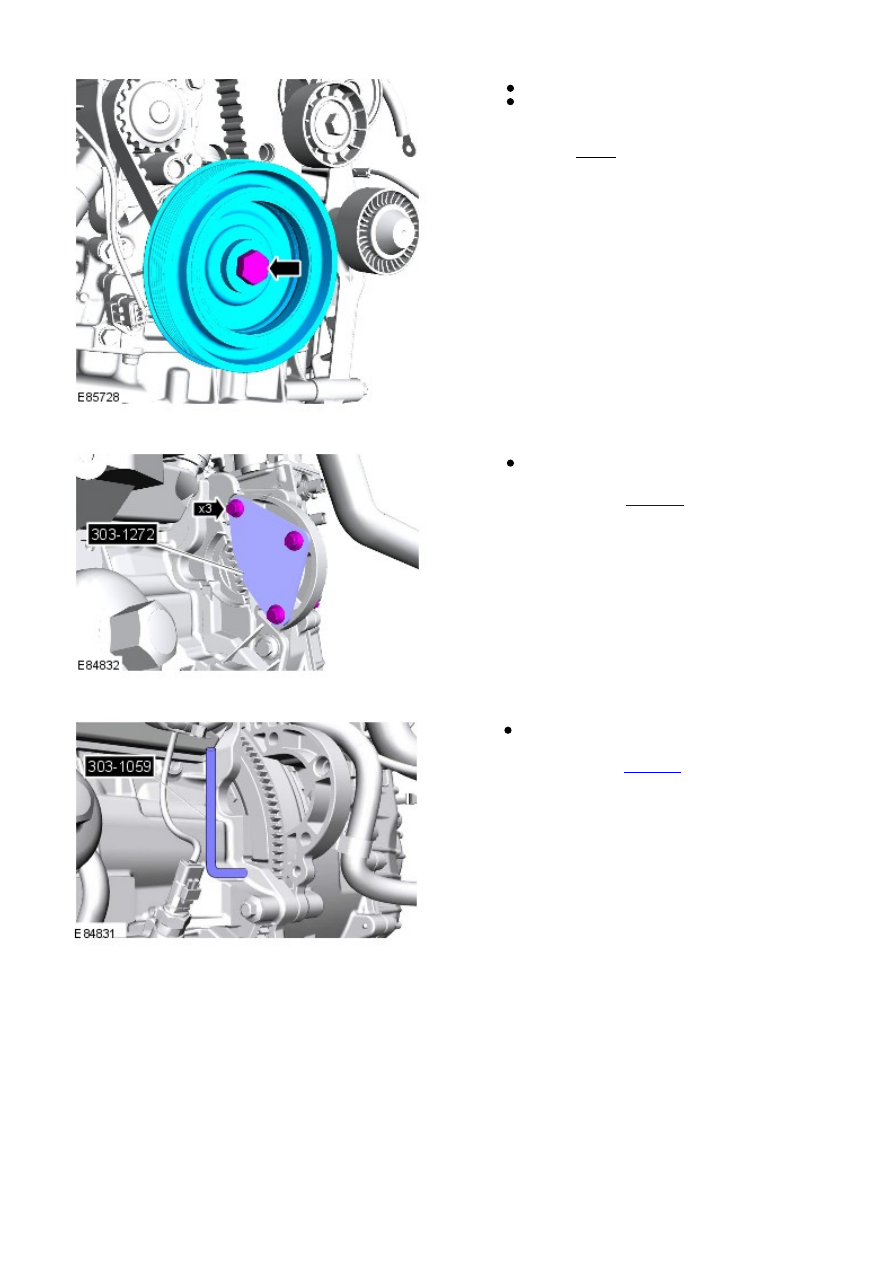

Install the crankshaft damper using the original
bolt.

Torque: 70 Nm

4.



Remove the crankshaft locking tool.

Special Tool(s):

303-1272

5.



Remove the crankshaft timing tool.

Special Tool(s):

303-1270

6.



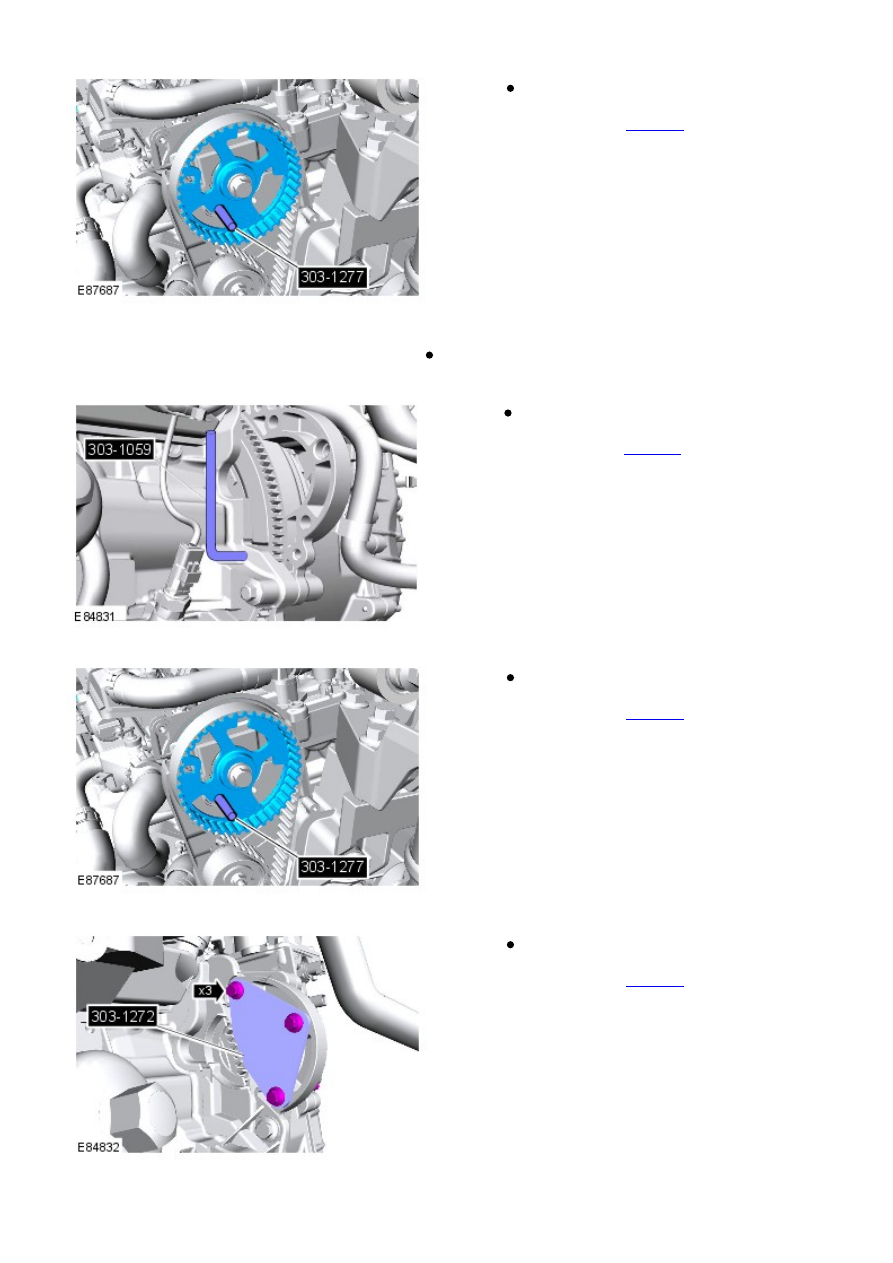

Remove the camshaft sprocket timing tool.

Special Tool(s):

303-1277

7.



Rotate the engine ten complete turns clockwise.

8.



Install the crankshaft timing tool.

Special Tool(s):

303-1270

9.



Install the camshaft sprocket timing tool.

Special Tool(s):

303-1277

10.



Install the crankshaft locking tool.

Special Tool(s):

303-1272
