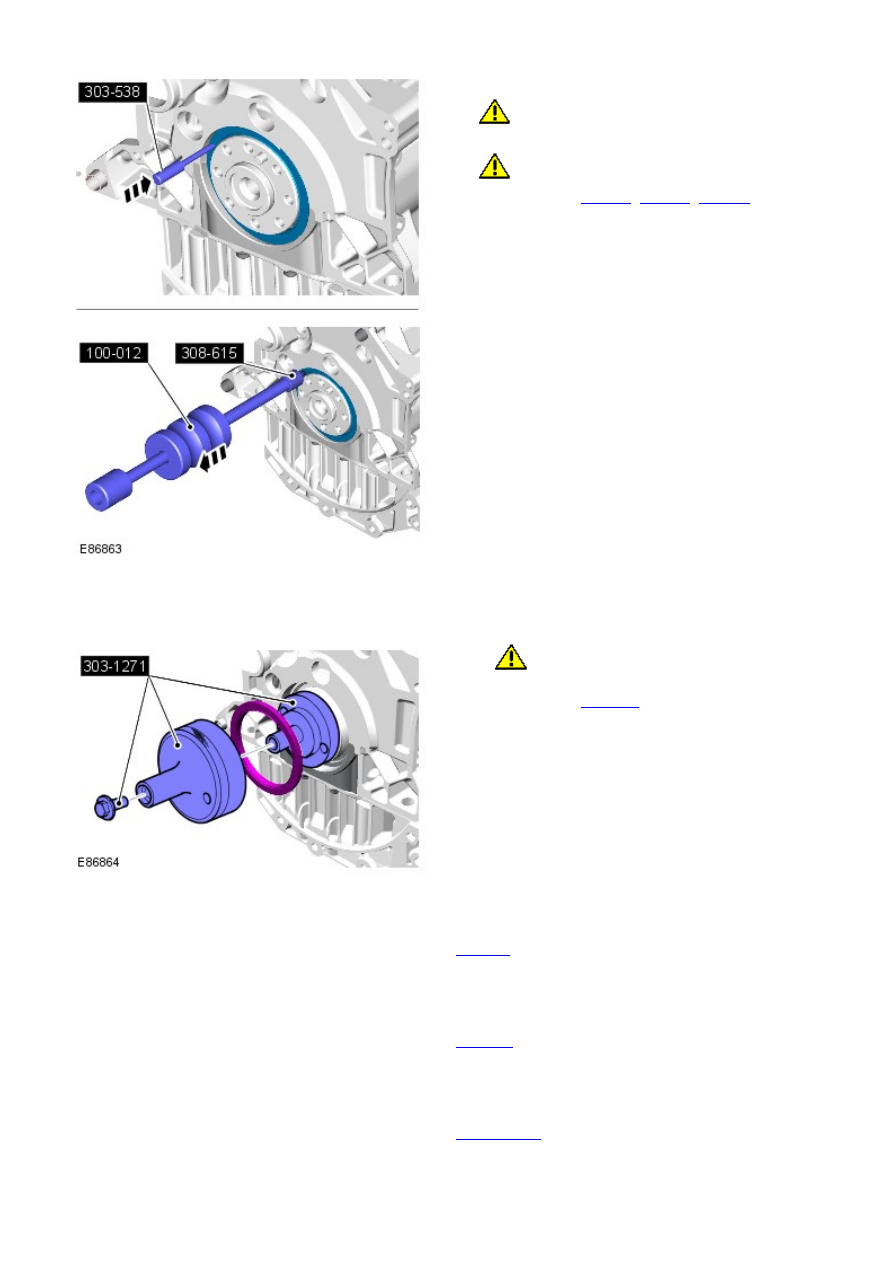

5. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Take extra care not to damage the mating faces.

Special Tool(s):

303-538

,

308-615

,

100-012

5.

Installation

1.

CAUTION: Take extra care not to damage the

seal.

Special Tool(s):

303-1271

1.

Manual models: Install the flywheel.

Refer to:

Flywheel

 (303-01B Engine - TD4 2.2L Diesel, Removal and

Installation).

2.

Automatic models: Install the flexplate.

Refer to:

Flexplate

 (303-01B Engine - TD4 2.2L Diesel, Removal and

Installation).

3.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4.

Engine - TD4 2.2L Diesel - Timing Cover

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

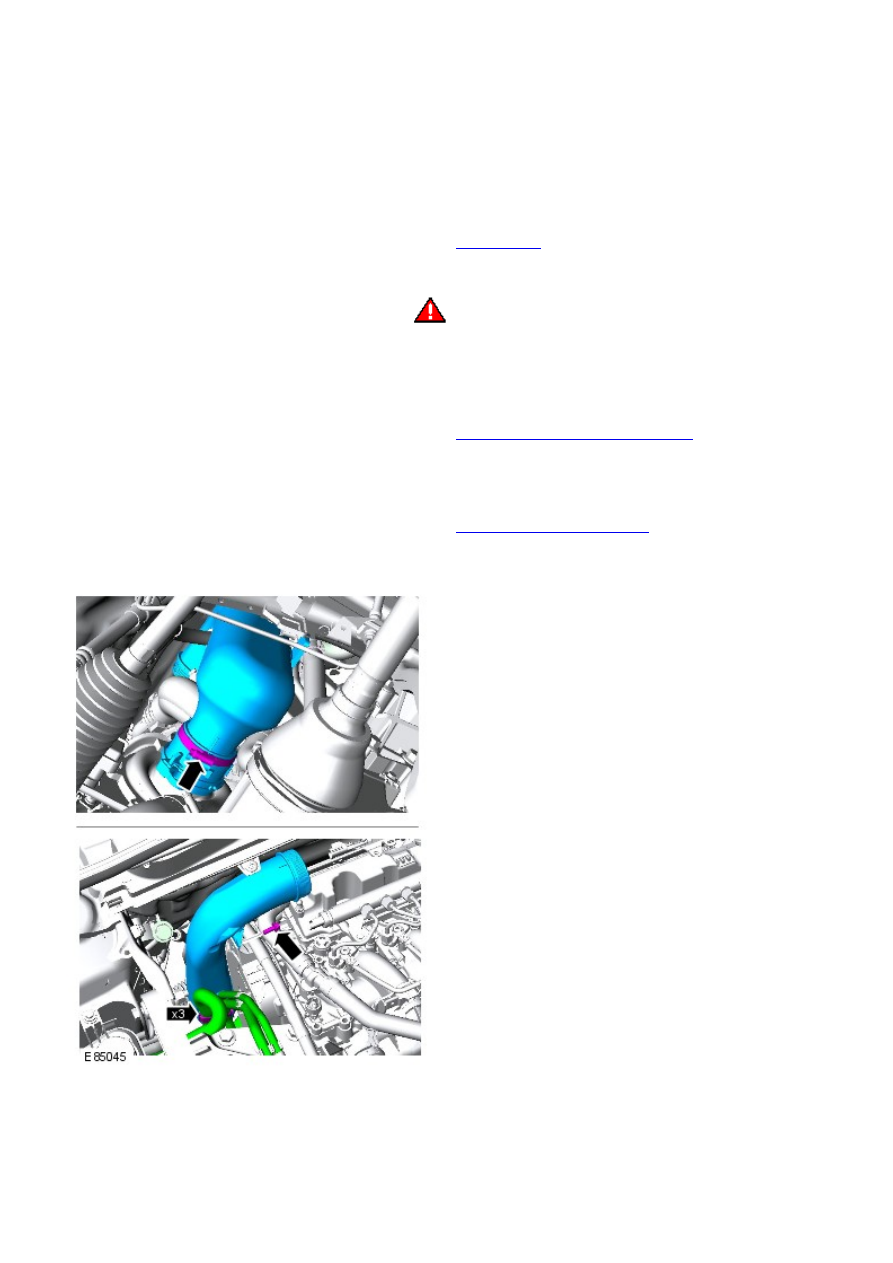

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the reluctor ring.

Refer to:

Crankshaft Position (CKP) Sensor Ring

 (303-14B Electronic

Engine Controls - TD4 2.2L Diesel, Removal and Installation).

3.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

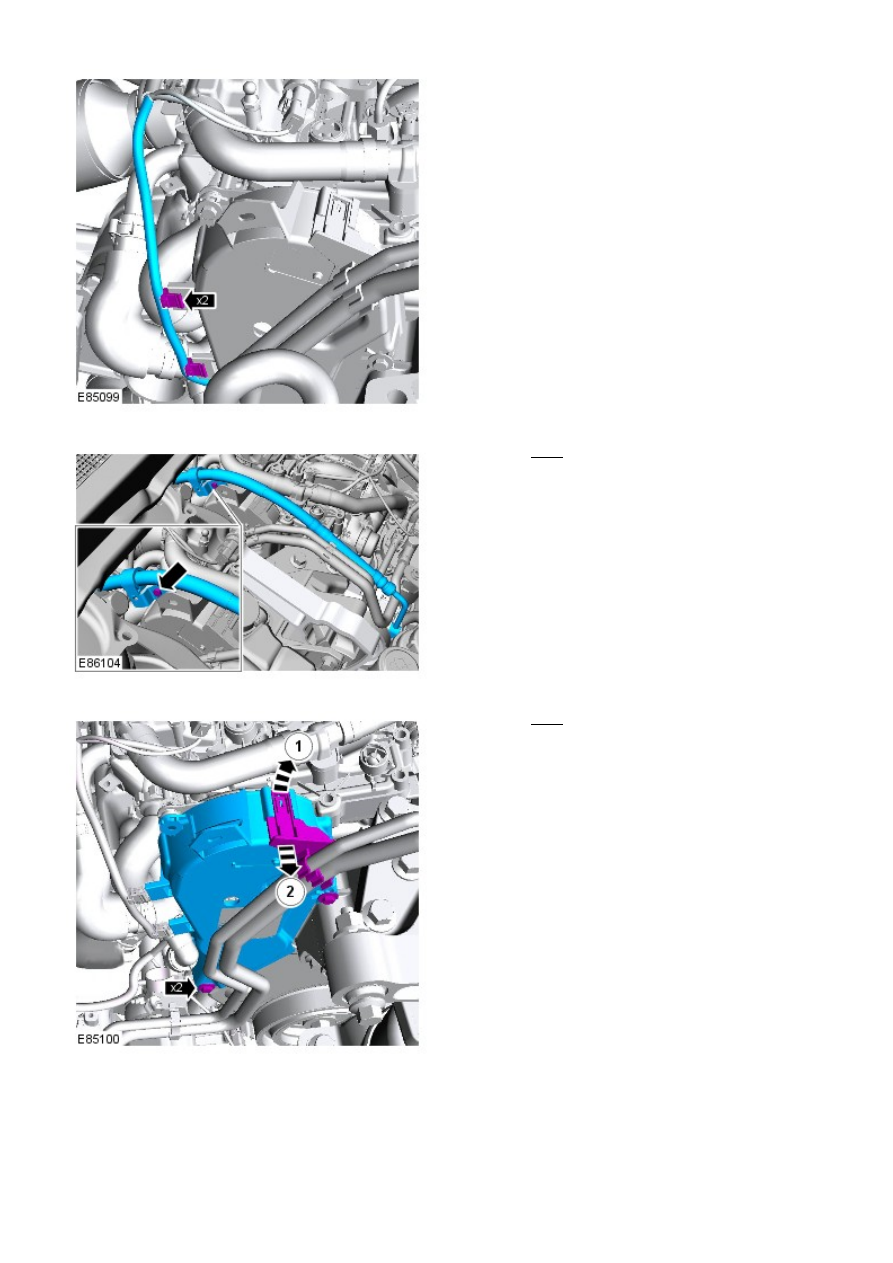

4.

5.

6.

Torque: 7 Nm

7.

Torque: 7 Nm

8.

9.

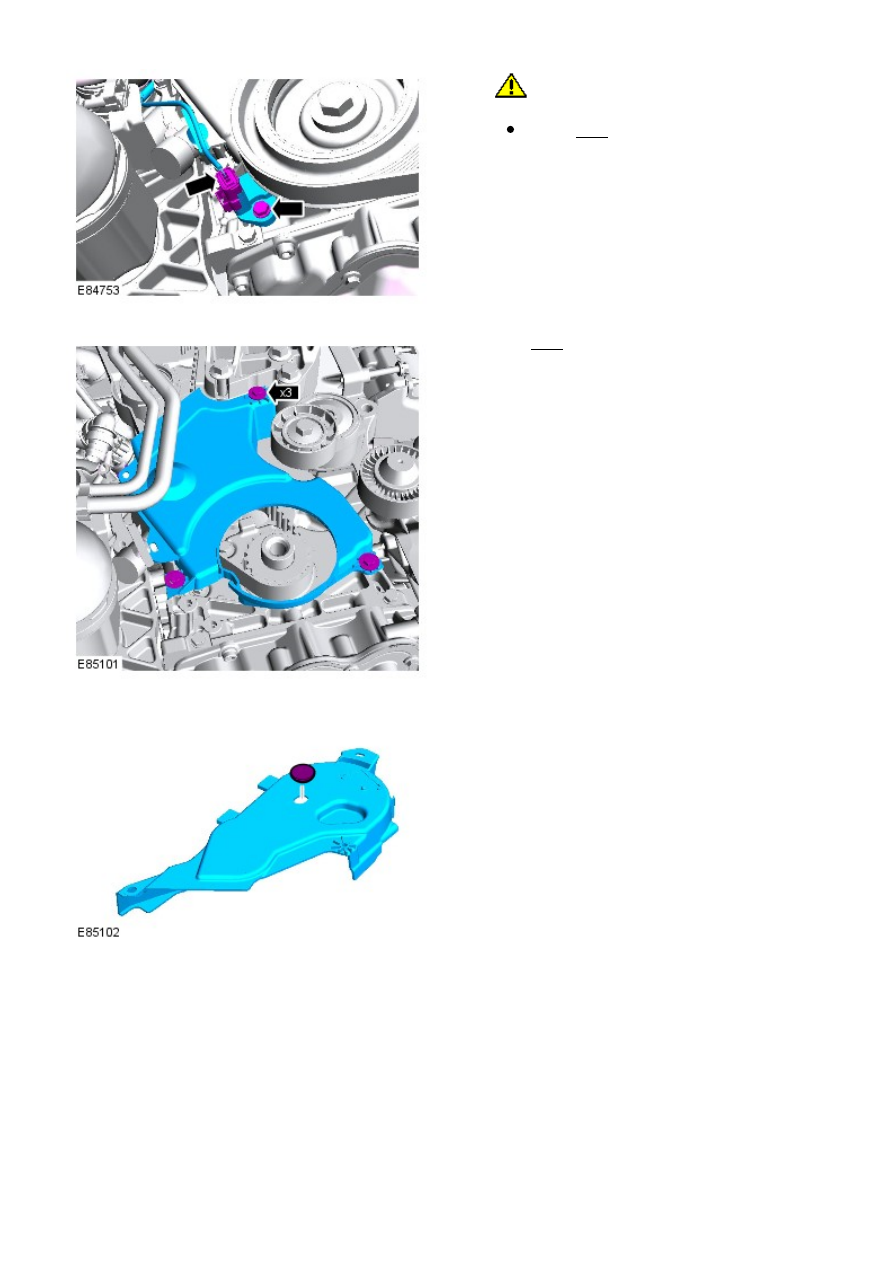

CAUTION: Make sure that the wiring harnesses

are correctly located.

Torque: 6 Nm

9.

Torque: 6 Nm

10.

11. NOTE: Do not disassemble further if the component
is removed for access only.

11.

Installation

To install, reverse the removal procedure.

1.
