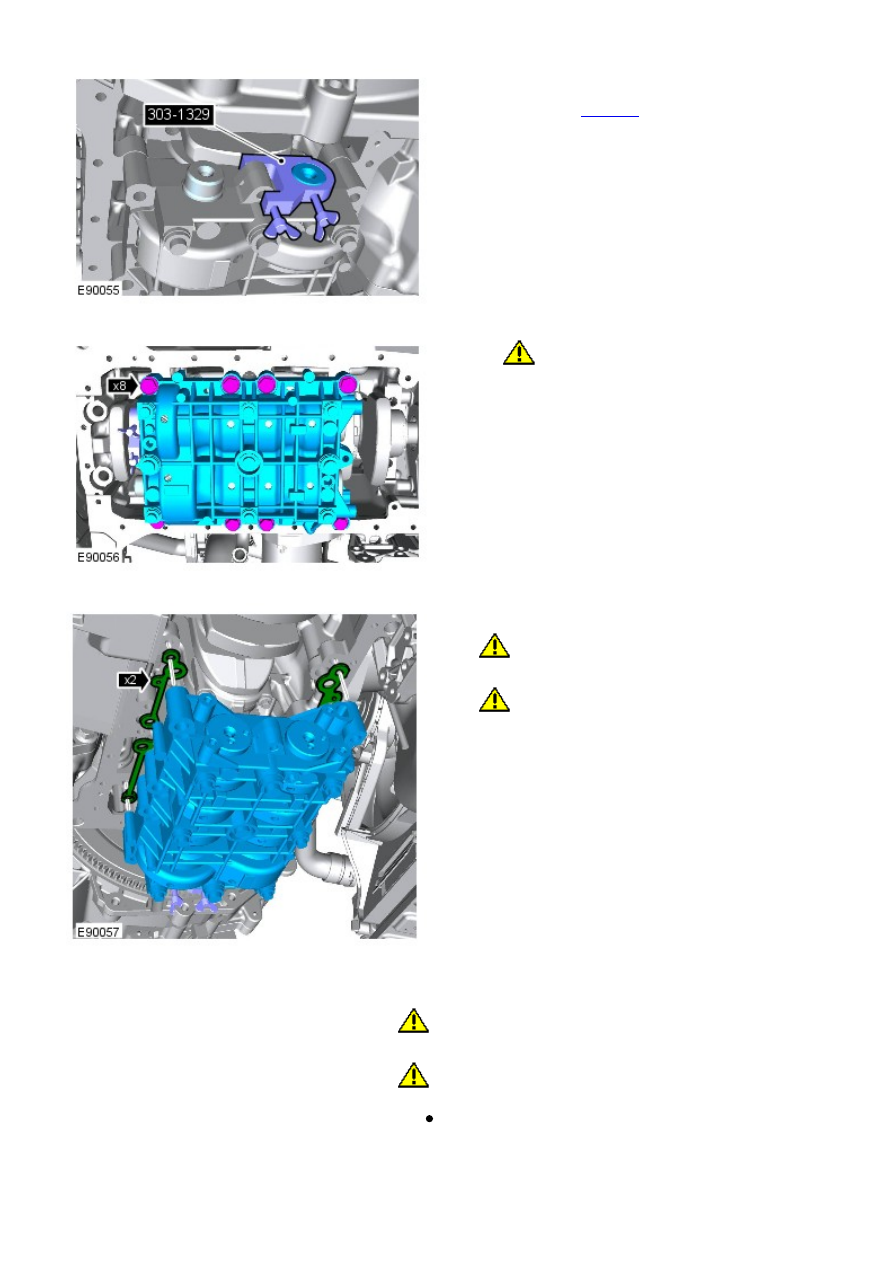

Install the balance shaft locking tool.

Special Tool(s):

303-1329

14.

15.

CAUTION: Note the fitted position of the

component prior to removal.

Remove the balance shaft assembly.

15.

16. CAUTIONS:

 Make sure that these components are installed to

the noted removal position.

 Extreme cleanliness must be exercised when

handling these components.

Remove the 2 shims.

16.

17. CAUTIONS:

 Make sure that these components are installed to the noted

removal position.

 Extreme cleanliness must be exercised when handling these

components.

Select and install the new shims.

17.

Stage 1:
Stage 2:

18.

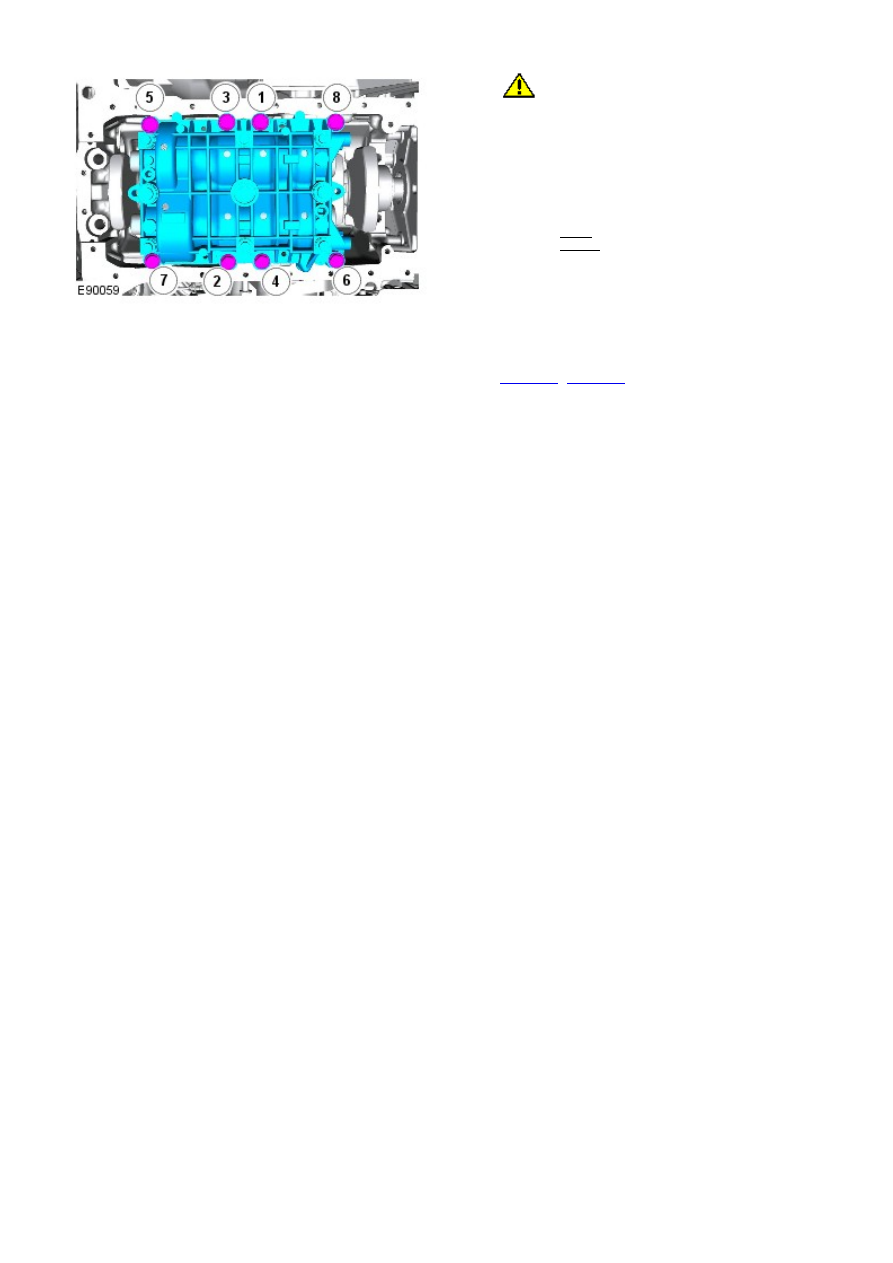

CAUTION: Make sure that the mating faces

are clean and free of corrosion and foreign material.

• NOTE: Make sure that this component is installed to
the noted removal position.

Tighten the bolts evenly in 2 stages to the sequence
shown.

Torque:

5 Nm
22 Nm

18.

Remove the balance shaft timing and locking tools.

Special Tool(s):

303-1329

,

303-1328

19.

Repeat the backlash checking process.

20.

Install the fender splash shield extension panel.

21.

Engine - TD4 2.2L Diesel - Intake Manifold

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

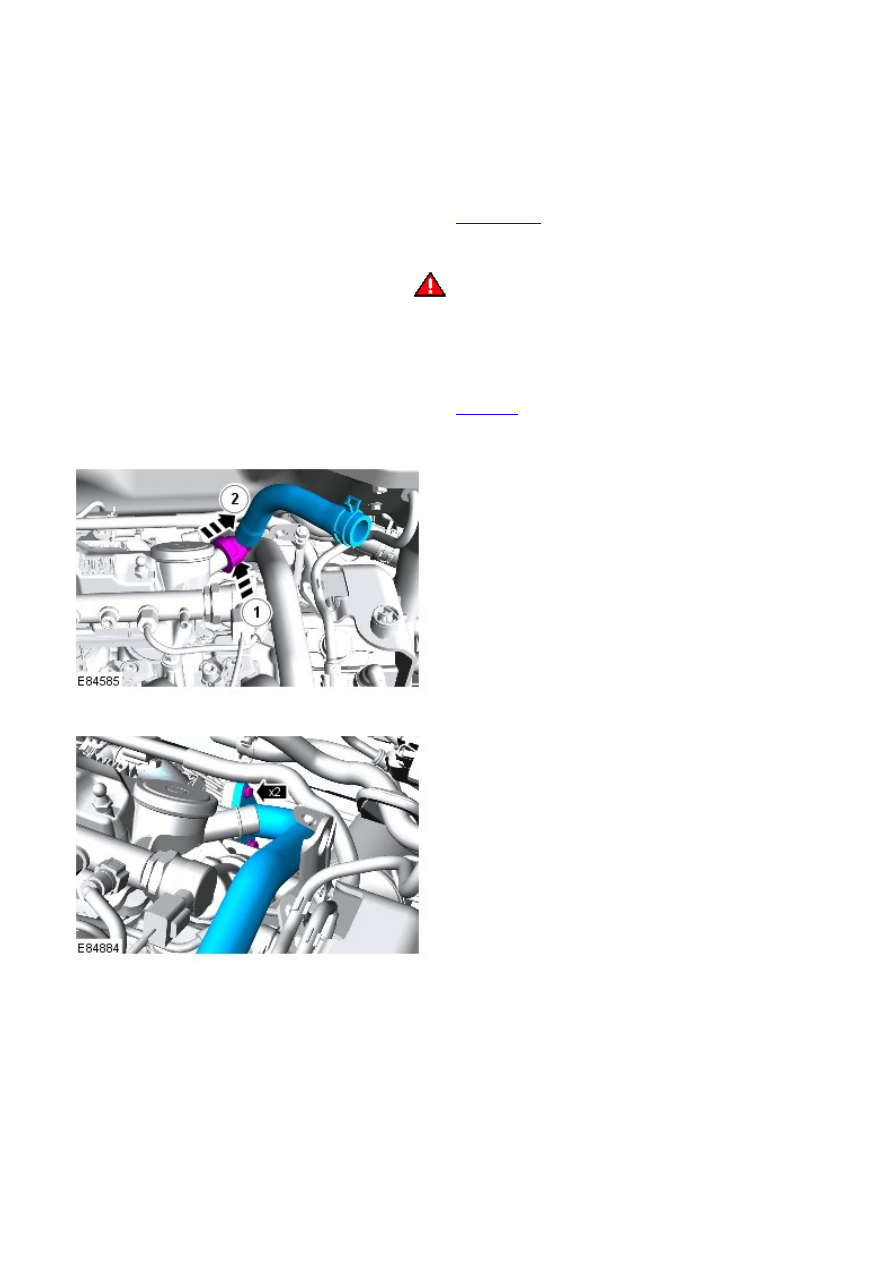

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the fuel filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - TD4 2.2L Diesel,

Removal and Installation).

3.

4.

5.

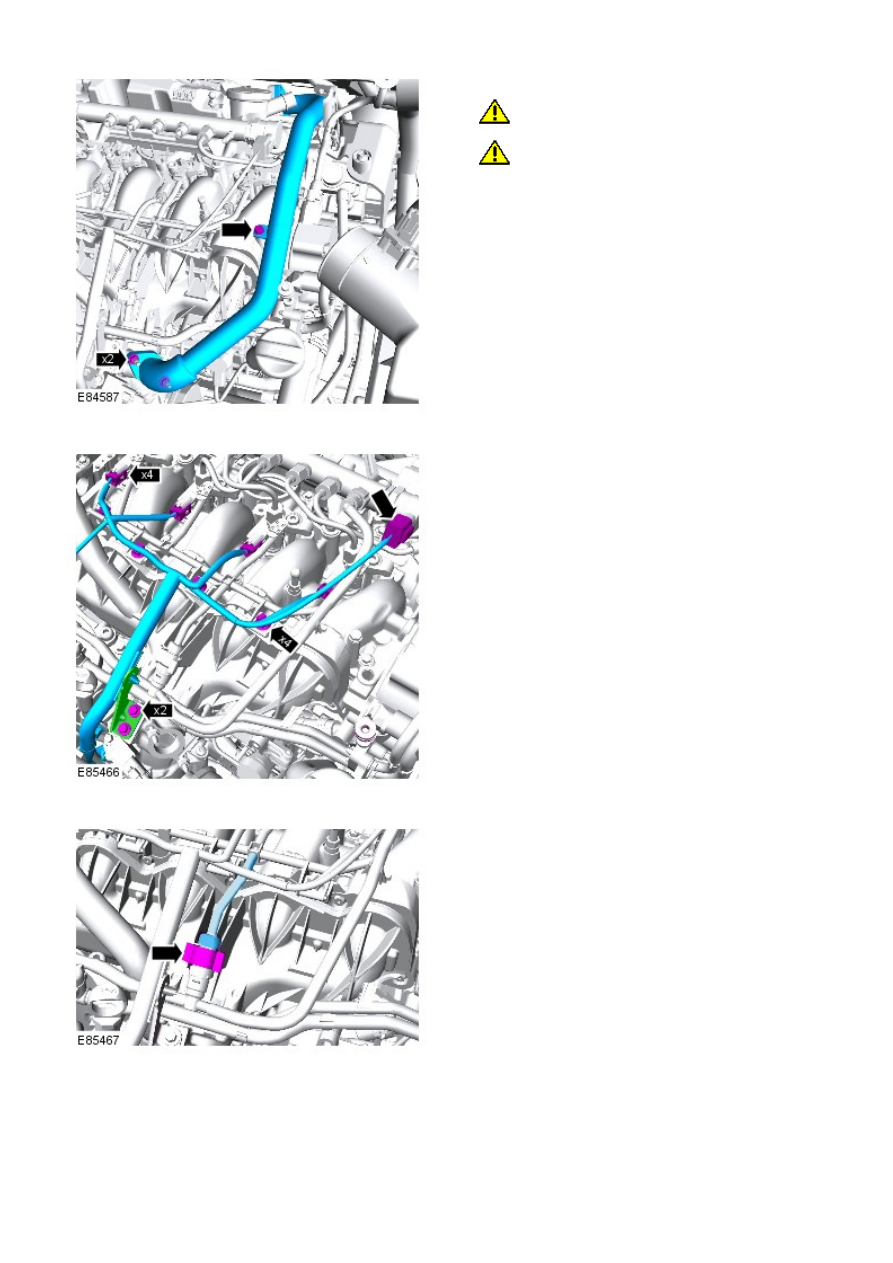

6. CAUTIONS:

 Discard the component.

 Make sure that all openings are sealed.

6.

7.
