Frelander 2. Manual - part 190

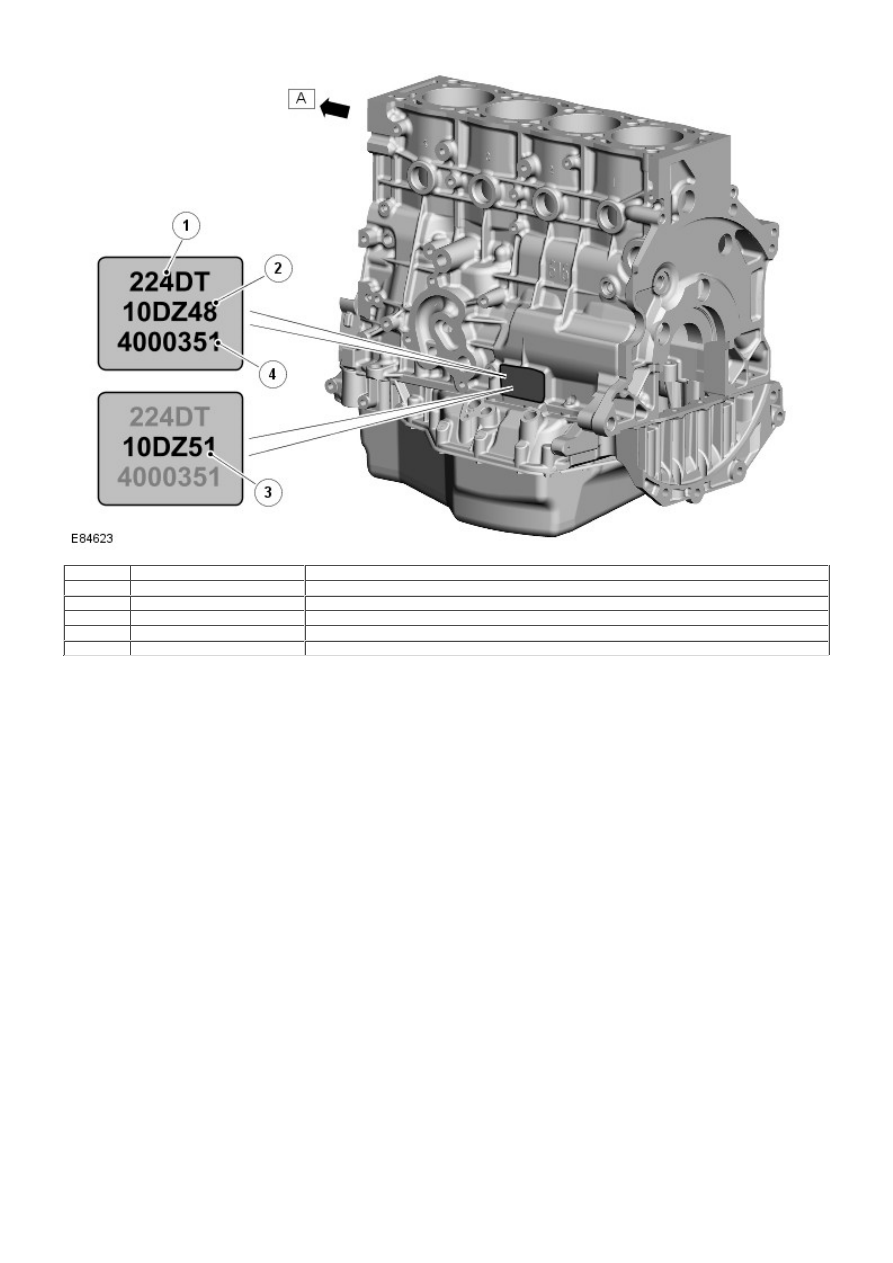

Item

Part Number

Description

A

-

Front of engine

1

-

Engine type

2

-

Engine variant (manual transmission)

3

-

Engine variant (automatic transmission)

4

-

Engine serial number

Engine identification details are located on the lower LH side (oil filter side) of the cylinder block.

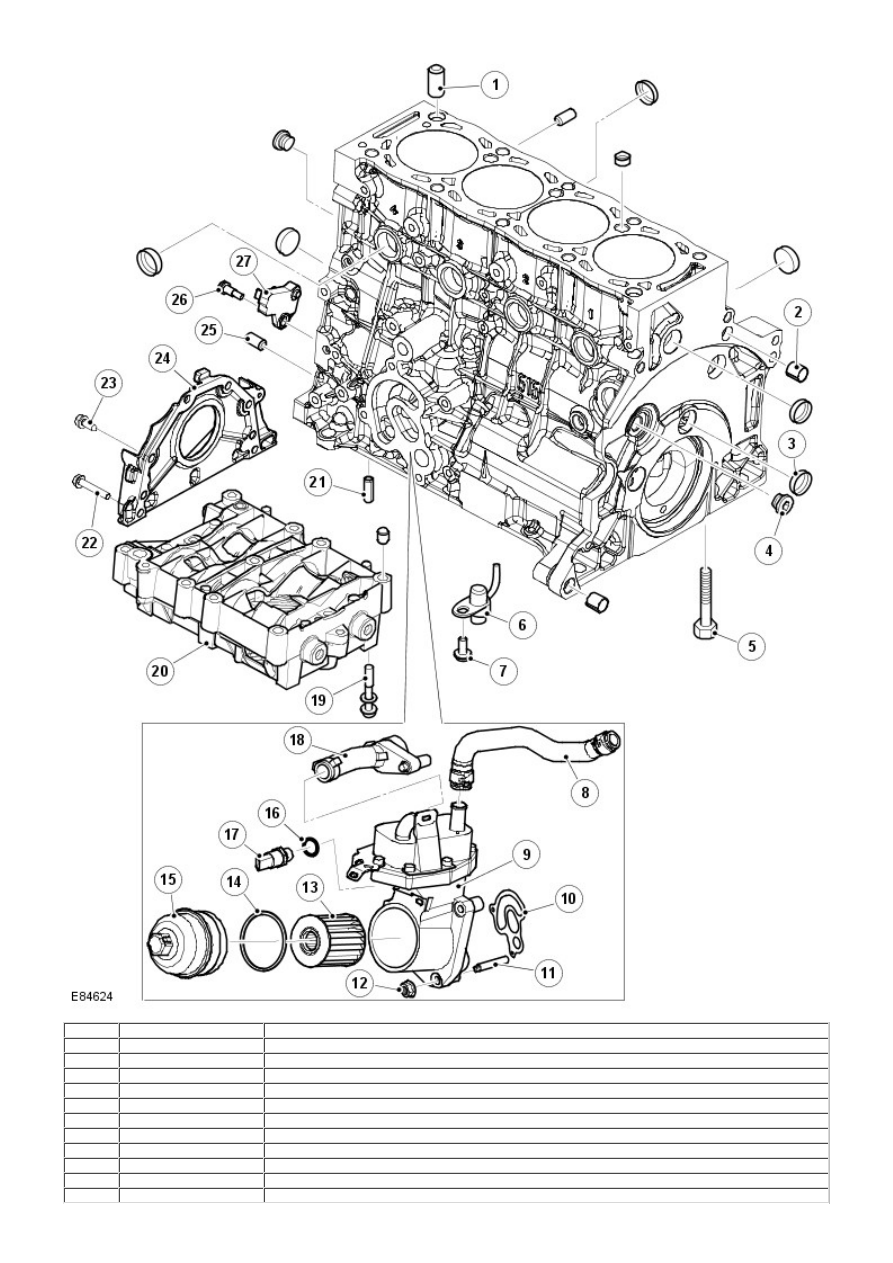

CYLINDER BLOCK COMPONENTS

Item

Part Number

Description

1

-

Cylinder head locating dowel (2 off)

2

-

Transmission housing locating dowels (2 off)

3

-

Core plug (12 off)

4

-

Main oil gallery sealing plug (2 off)

5

-

Main bearing cap bolt (10 off)

6

-

Oil spray jet (4 off)

7

-

Oil spray jet bolt (4 off)

8

-

Coolant return hose from oil cooler

9

-

Oil filter and cooler housing

10

-

Gasket

11

-

Stud (4 off)

12

-

Nut (4 off)

13

-

Oil filter element

14

-

O-ring

15

-

Oil filter cap

16

-

O-ring

17

-

Oil pressure switch

18

-

Coolant supply hose to oil cooler

19

-

Counter-balance shaft housing bolt (8 off)

20

-

Counter-balance shaft housing

21

-

Counter-balance shaft housing locating dowel (2 off)

22

-

Crankshaft front seal adaptor bolt (2 off)

23

-

Crankshaft front seal adaptor bolt (4 off)

24

-

Crankshaft front seal adaptor

25

-

Dowel (4 off)

26

-

Crankshaft position (CKP) sensor screw

27

-

CKP sensor

Cylinder Block

Item

Part Number

Description

A

-

Front of engine

1

-

Expansion chamber drilling

2

-

Coolant chamber

3

-

Main bearing oil supply drilling

4

-

Oil filter housing

5

-

Double layer wall (shaded areas)

6

-

Main bearing oil supply port

7

-

Oil spray jet locating port

8

-

Engine timing special tool location

9

-

Main oil gallery

10

-

Cylinder head oil supply drilling
