Frelander 2. Manual - part 187

Support the engine.

General Equipment:

Powertrain Jack

39.

40.

WARNING: Make sure that new nuts are

installed.

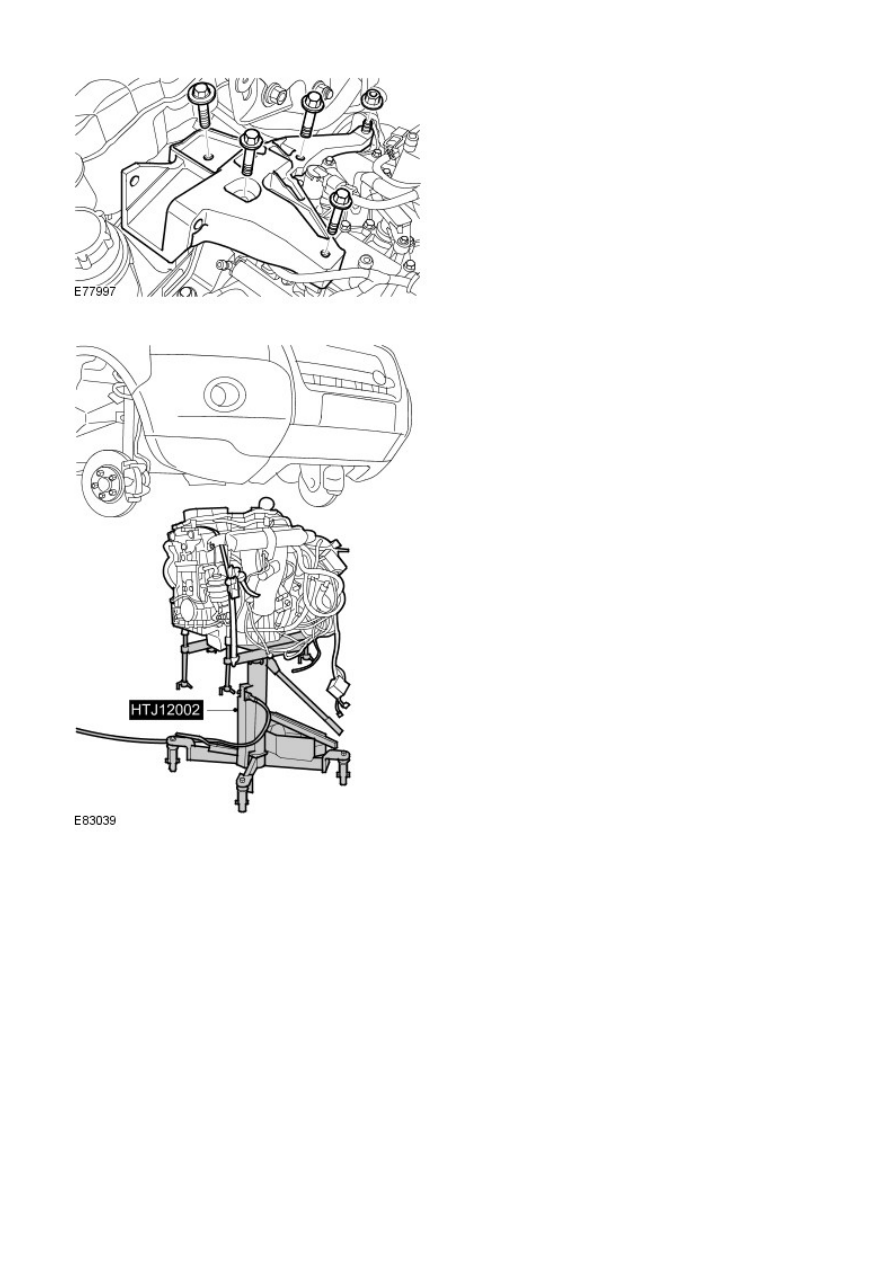

Remove the LH engine mount bracket.

40.

Remove the LH engine mount.

41.

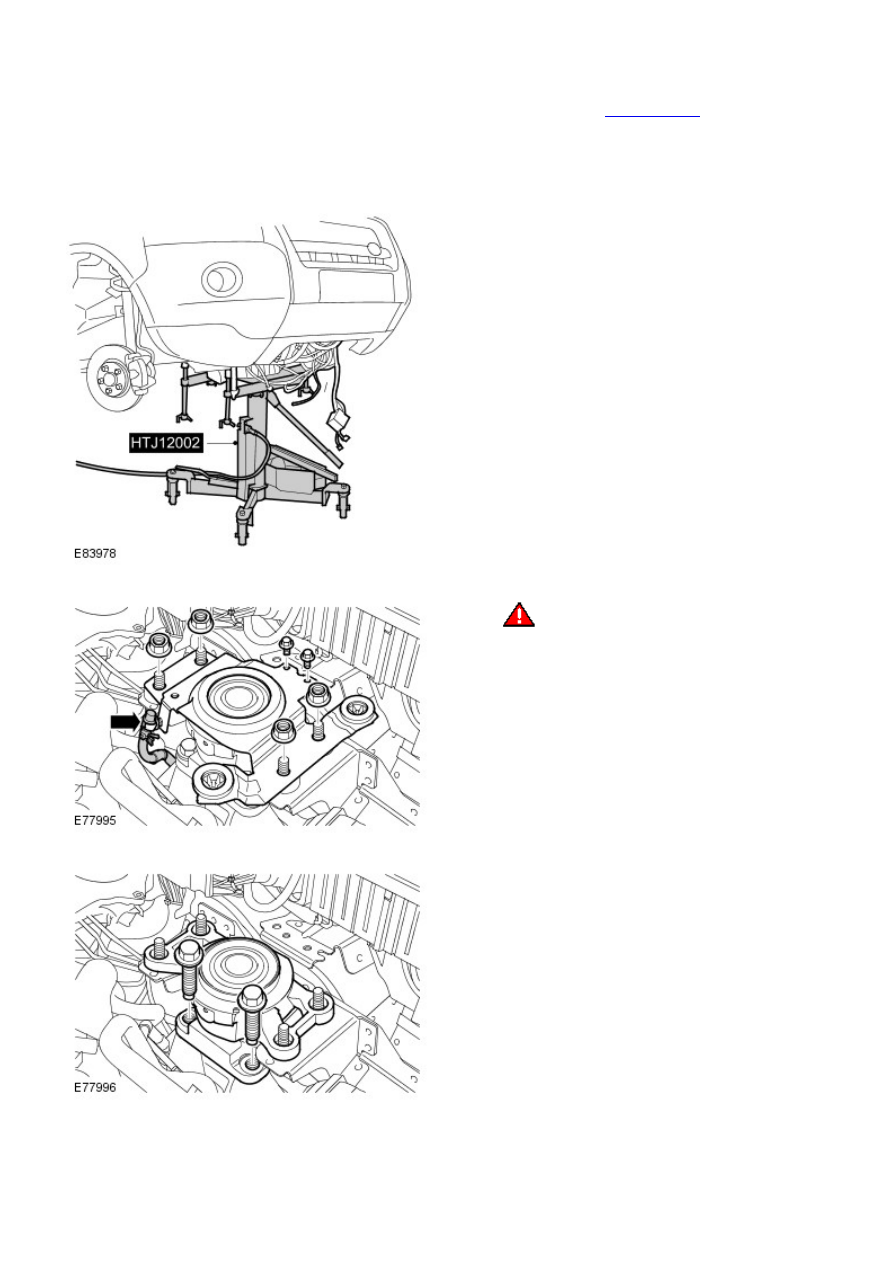

RH side: Release the engine mount.

42.

W ith assistance, carefully remove the engine and
transmission.

43.

Engine - I6 3.2L Petrol - Engine

Installation

General Equipment

Powertrain Jack

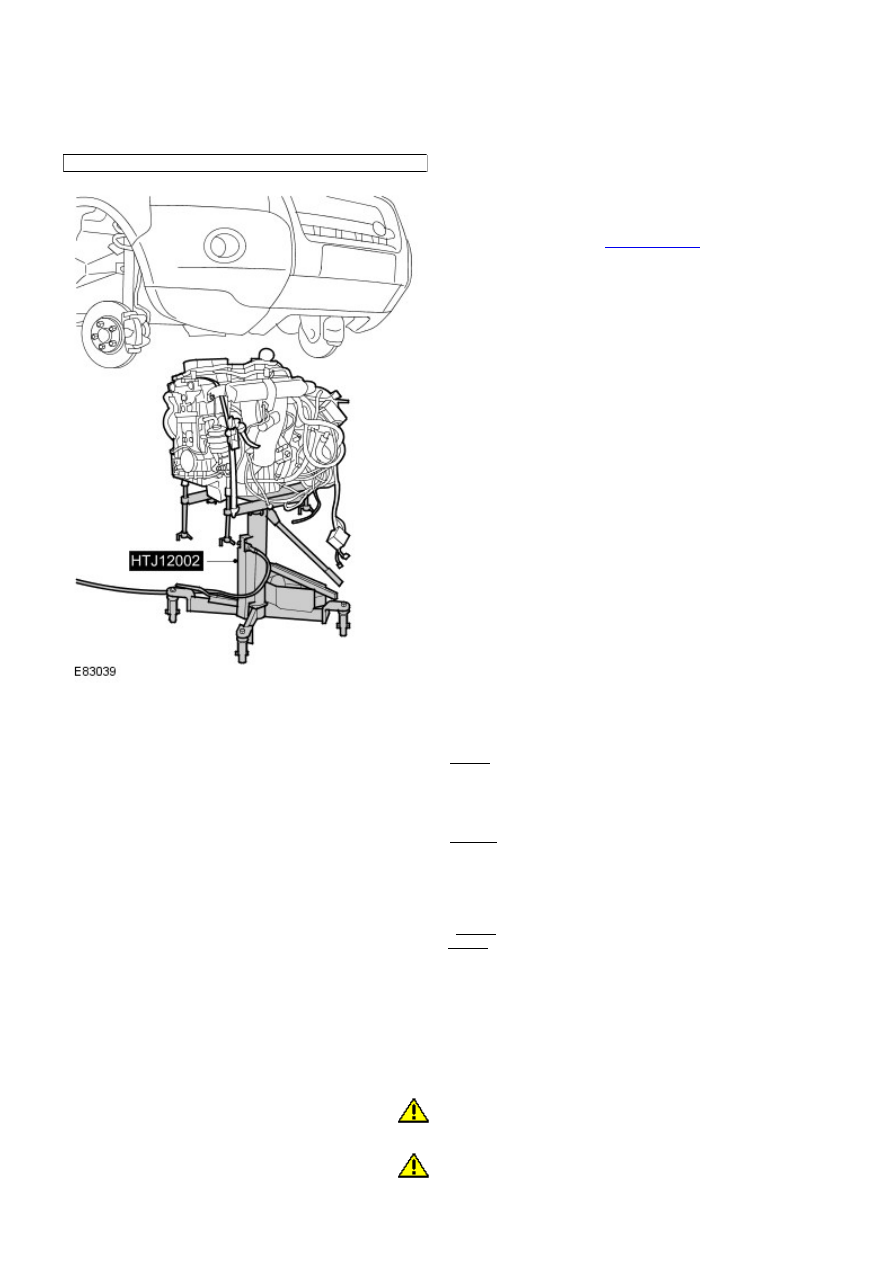

W ith assistance, carefully install the engine and
transmission.

General Equipment:

Powertrain Jack

1.

RH side: Install the engine mount.

Torque: 80 Nm

2.

Install the LH engine mount.

Torque: 175 Nm

3.

Install the bracket.

Torque:

M12 80 Nm
M8 25 Nm

4.

Remove the engine support.

5.

Connect the bulkhead heater hoses.

6.

7. CAUTIONS:

 Make sure that the component is clean, free of foreign

material and lubricant.

 Make sure that new bolts are installed.

Install the driveshaft.

7.

Stage 1:
Stage 2:

Torque: 40 Nm

Install the coolant expansion tank.

Torque: 10 Nm

8.

Connect the purge line.

9.

Connect the engine compartment ground cables.

Torque:

M8 25 Nm
M6 10 Nm

10.

Secure the engine wiring harness.

Torque: 10 Nm

11.

Install the RH ground cable.

Torque: 10 Nm

12.

13. CAUTIONS:

 A new O-ring seal is to be installed.

 Extreme cleanliness must be exercised when handling these

components.

Connect the fuel line.

13.

Install the transmission fluid cooler.

14.

Connect the coolant top hose.

15.

Connect the coolant bottom hose.

16.

Connect the cooling fan electrical connector.

17.

Install the RH halfshaft support.

Torque: 25 Nm

18.

Install the LH halfshaft.

19.

W ith assistance, install the halfshaft to the hub.

20.

Install the halfshafts.

Torque:

45 Nm
80°

21.

Connect the selector cable to the transmission.

22.

Connect the low pressure line to the power steering pump.

23.
