Frelander 2. Manual - part 180

Engine - I6 3.2L Petrol - Crankshaft Rear Seal

Removal and Installation

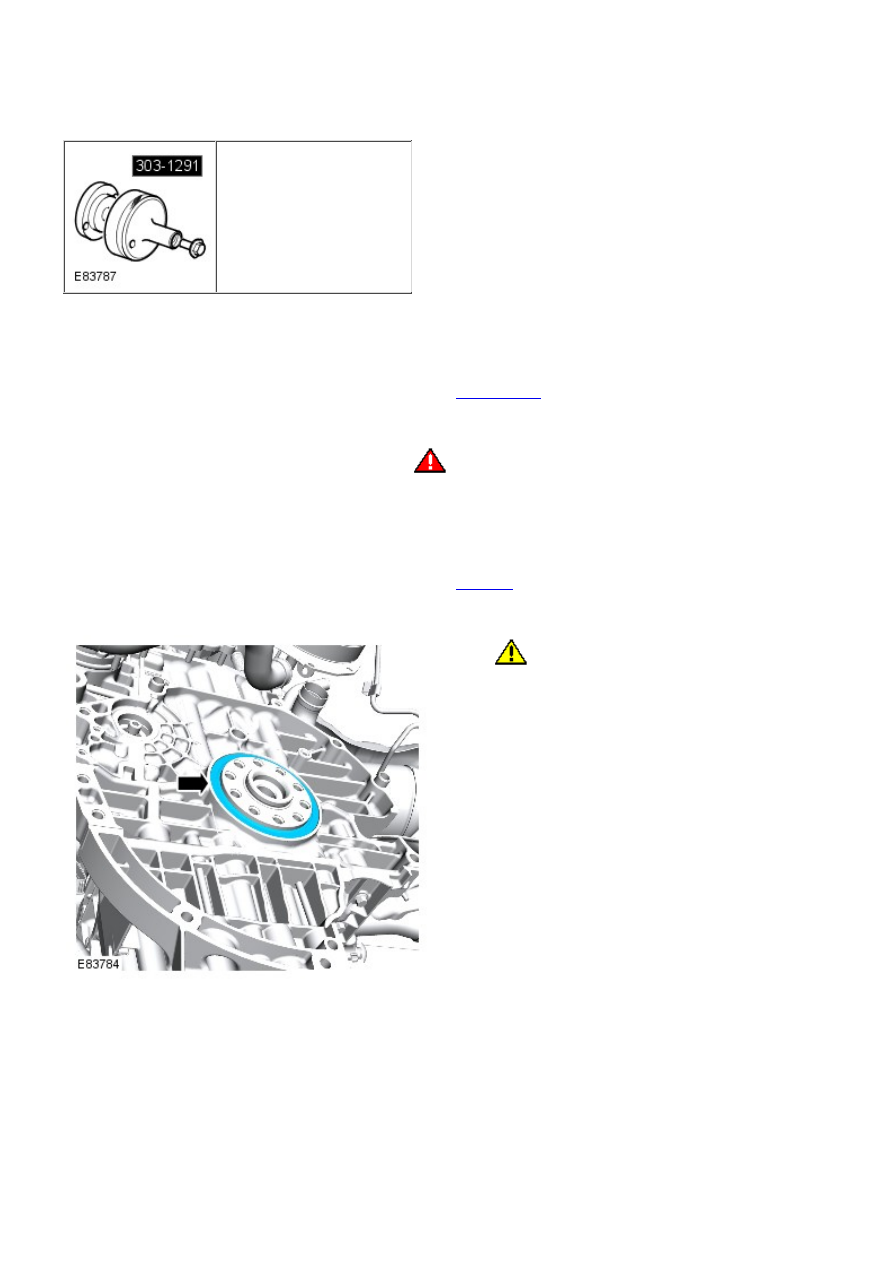

Special Tool(s)

303-1291
Installer, Crankshaft Rear Seal

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the flexplate.

Refer to:

Flexplate

 (303-01A Engine - I6 3.2L Petrol, Removal and

Installation).

3.

4.

CAUTION: Discard the seal.

4.

Installation

1. CAUTIONS:

 Extreme cleanliness must be exercised when

handling this component.

 "Make sure that a new component is installed. "

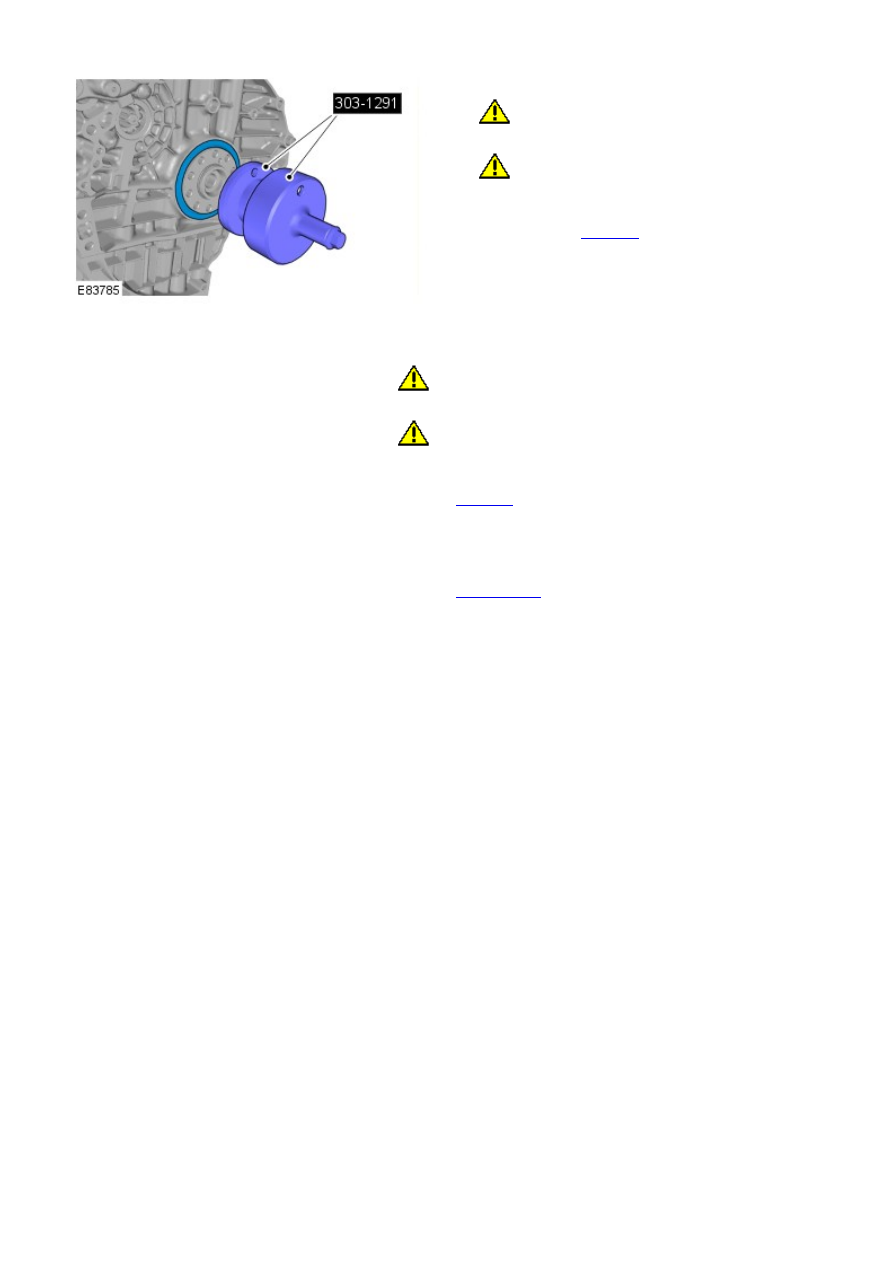

Install the crankshaft rear seal.

Special Tool(s):

303-1291

1.

2. CAUTIONS:

 Extreme cleanliness must be exercised when handling these

components.

 Make sure that new bolts are installed.

Install the flexplate.

Refer to:

Flexplate

 (303-01A Engine - I6 3.2L Petrol, Removal and

Installation).

2.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

3.

Engine - I6 3.2L Petrol - Flexplate

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the transmission and converter.

Refer to:

Transmission - I6 3.2L Petrol

 (307-01 Automatic

Transmission/Transaxle, Removal).

3.

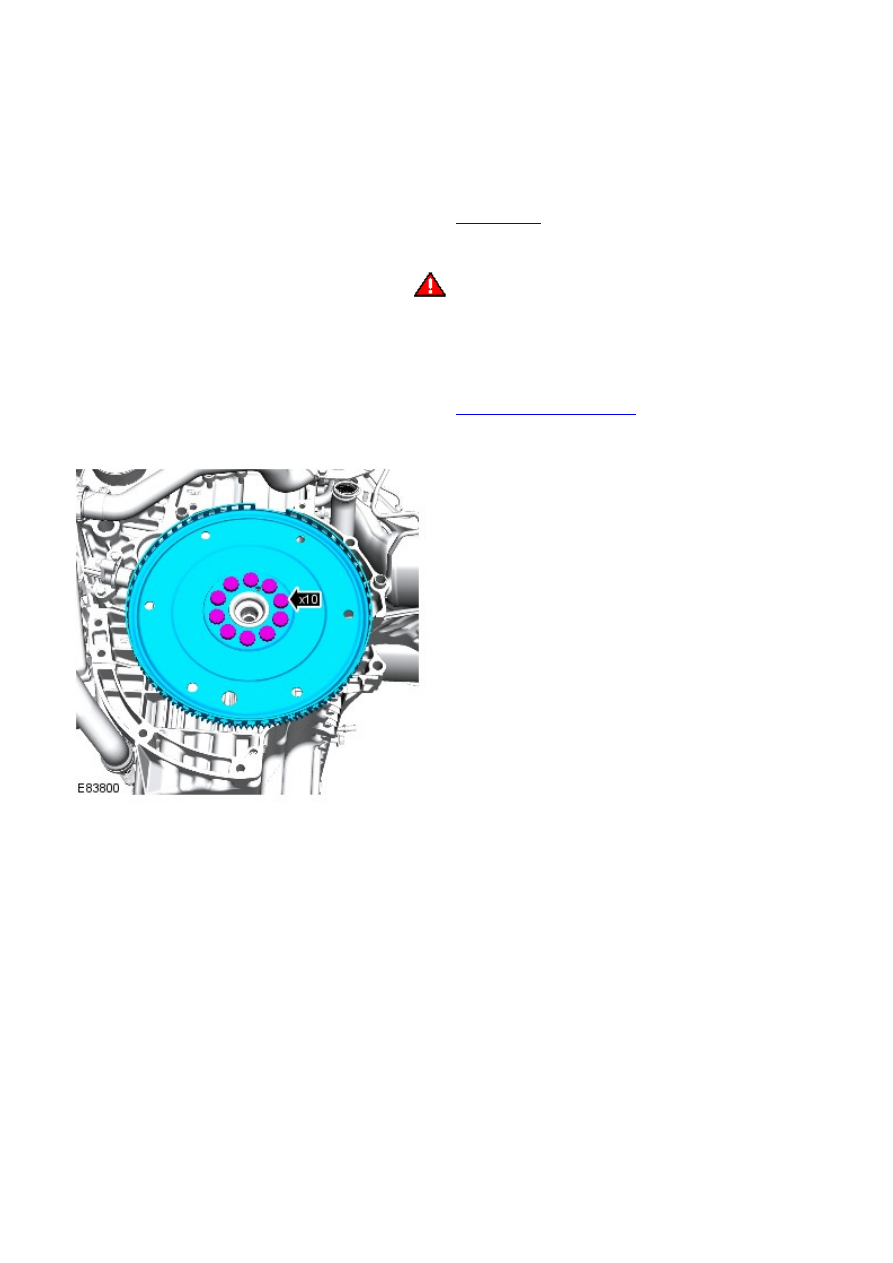

Remove the flexplate.

4.

Installation

Stage 1:
Stage 2:

1. CAUTIONS:

 Extreme cleanliness must be exercised when

handling these components.

 Make sure that new bolts are installed.

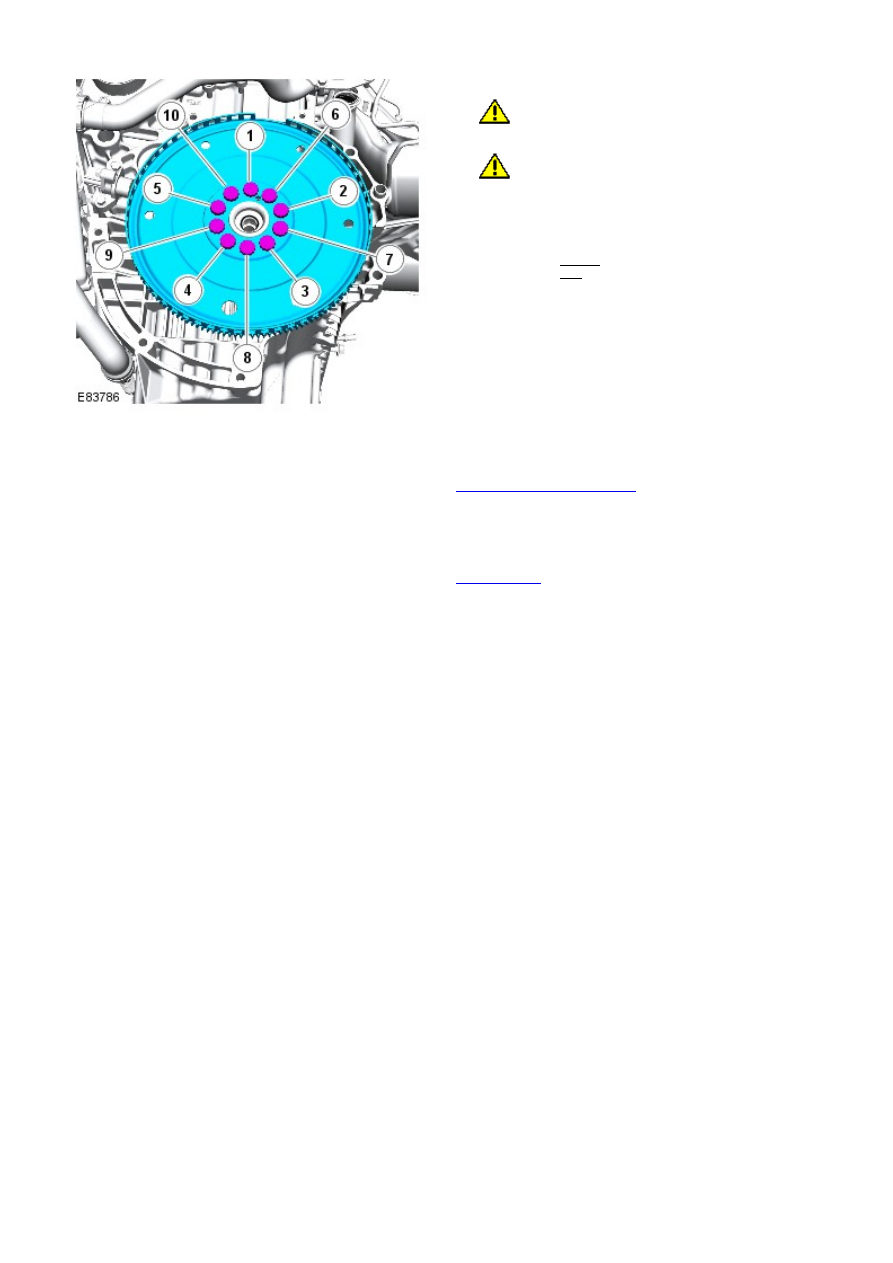

Install the flexplate and tighten the bolts as
illustrated.

Torque:

45 Nm
50°

1.

Install the transmission and converter.

Refer to:

Transmission - I6 3.2L Petrol

 (307-01 Automatic

Transmission/Transaxle, Removal).

2.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

3.
