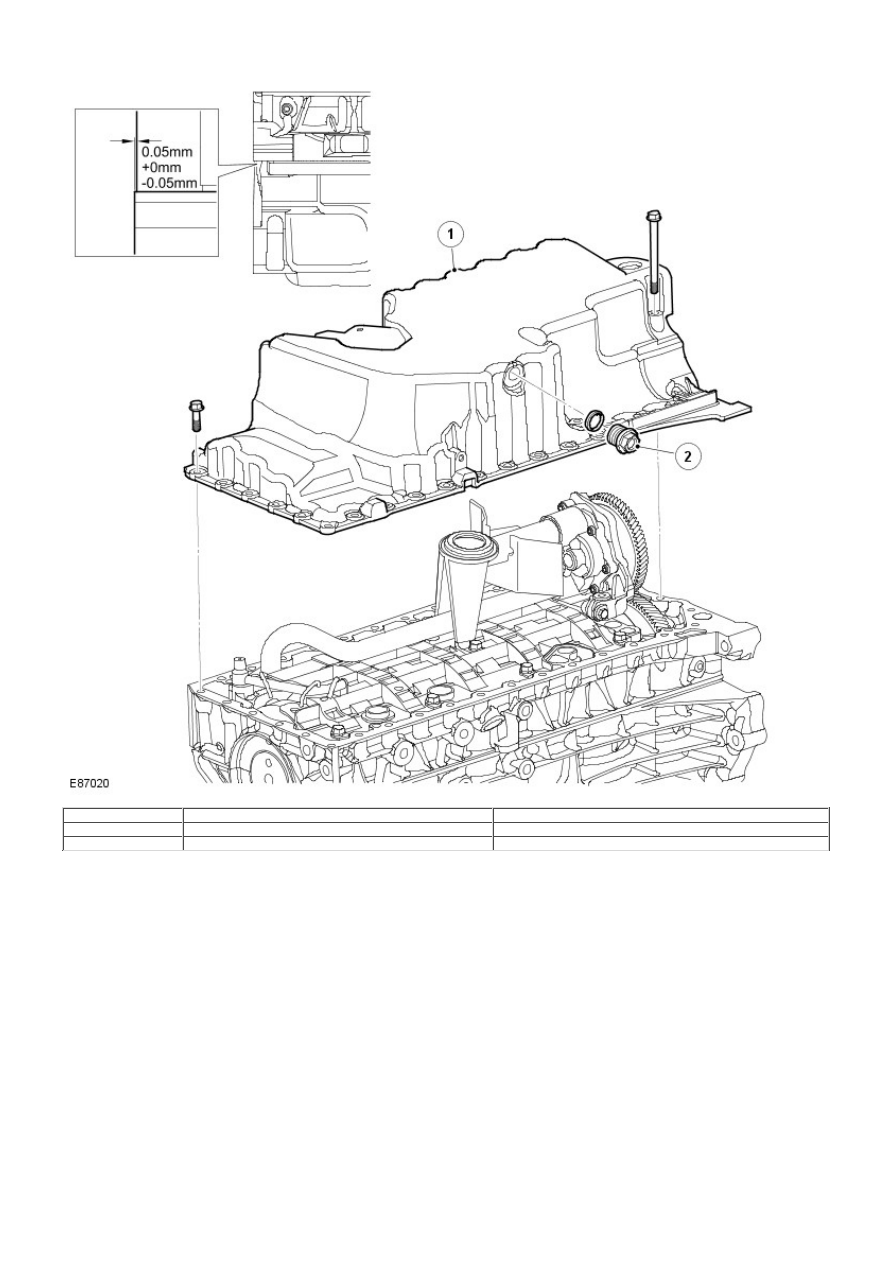

Oil Pan

Item

Part Number

Description

1

-

Oil pan

2

-

Oil drain plug

The aluminium alloy structural oil pan is bolted to the bedplate.

• NOTE: The oil pan should always be fitted proud of the bedplate by 0.05mm (+0mm -0.05mm).

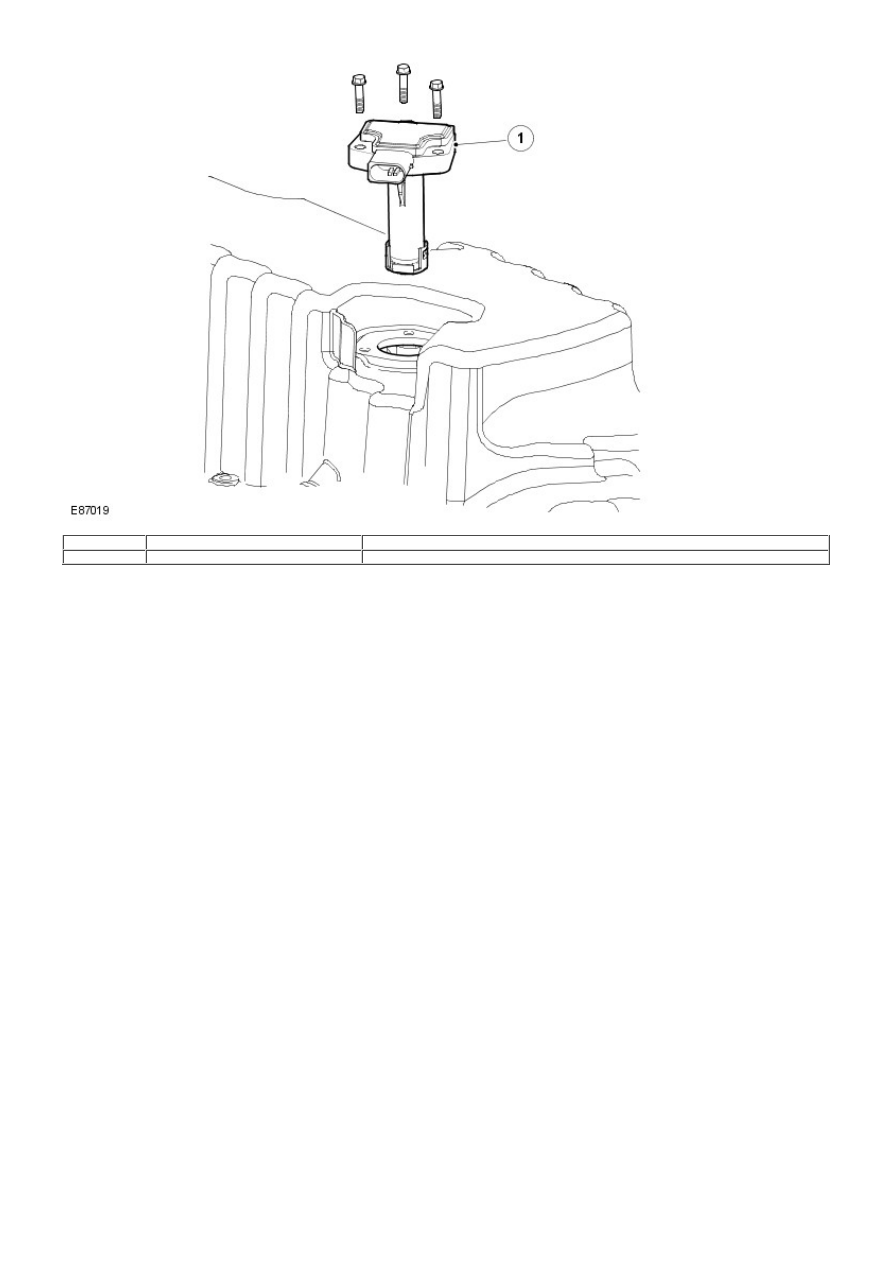

A combined oil level/temperature sensor is attached to the underside of the oil pan via 3 bolts. The tip of the sensor locates
through an aperture and is sealed with an O-ring.

Item

Part Number

Description

1

-

Oil level/temperature sensor

The engine oil drain plug is located on the exhaust side of the engine, towards the bottom of the oil pan.

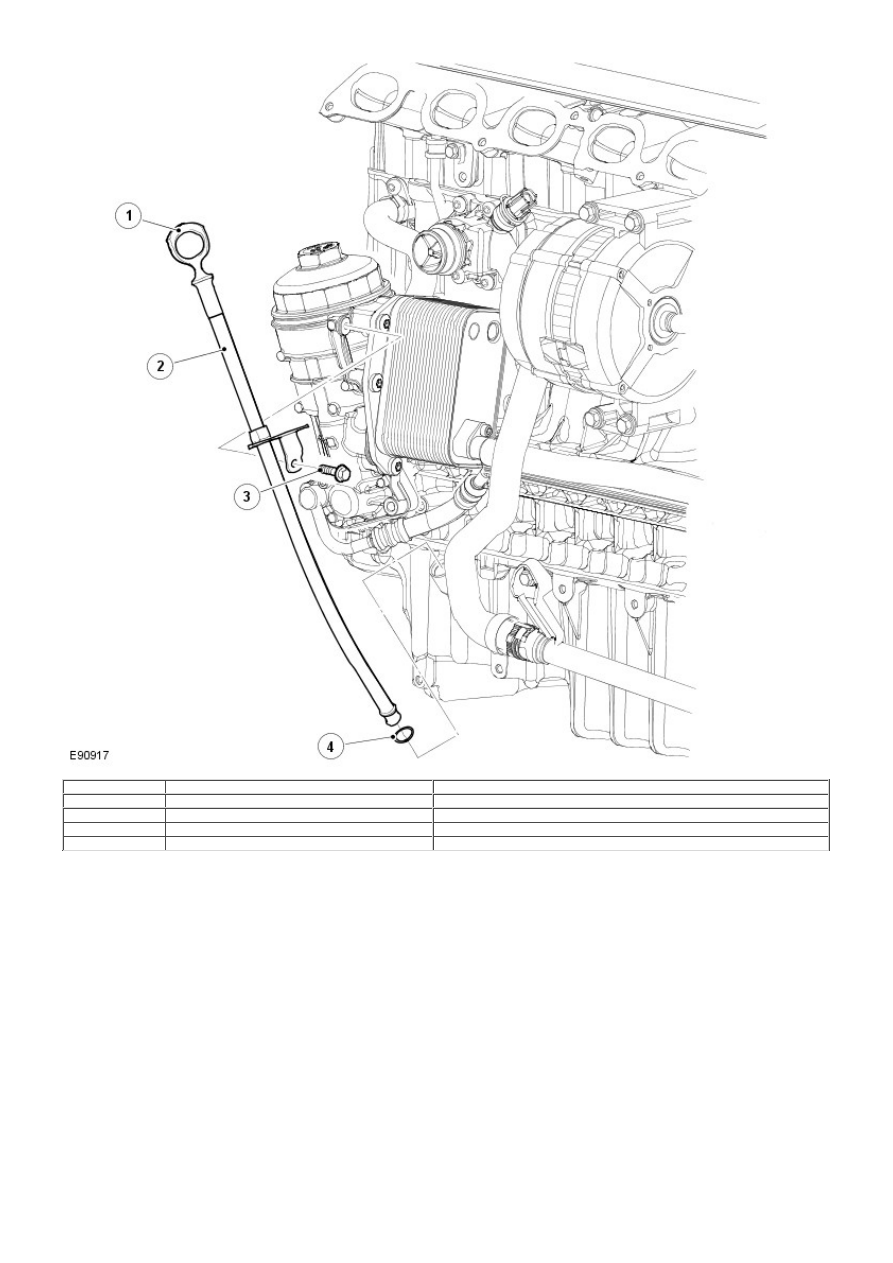

Oil Level Gage

Item

Part Number

Description

1

-

Oil level gage

2

-

Oil level gage tube

3

-

Bolt

4

-

O-ring seal

The oil level gauge locates along the intake side of the engine and is supported in a tube installed in the oil pan. A bolt securely
attaches the tube to the engine oil cooler via a bracket. Two holes in the end of the gauge indicate the minimum and maximum oil
levels. The difference between the dipstick markings, minimum and maximum, corresponds to 0.8 litres.

Starter Motor

The starter motor is located in a recess at the rear of the exhaust side of the oil pan. The motor, rated at 1.4 kW, uses permanent
magnets instead of field windings to provide a low-weight starter motor; with the use of planetary gears to deliver a good torque
to weight ratio
For additional information, refer to:

Starting System

 (303-06A Starting System - I6 3.2L Petrol, Description and Operation).

.

CAMSHAFT TIMING COMPONENTS

Item

Part Number

Description

1

-

Exhaust camshaft

2

-

Intake camshaft

3

-

Vacuum pump

4

-

Cooling pump housing

5

-

Chain guide
