Frelander 2. Manual - part 139

Power Steering - Power Steering PumpI6 3.2L Petrol

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

3.

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

4.

Siphon the fluid from the power steering reservoir.

5.

Remove the A/C compressor, lower support bracket.

6.

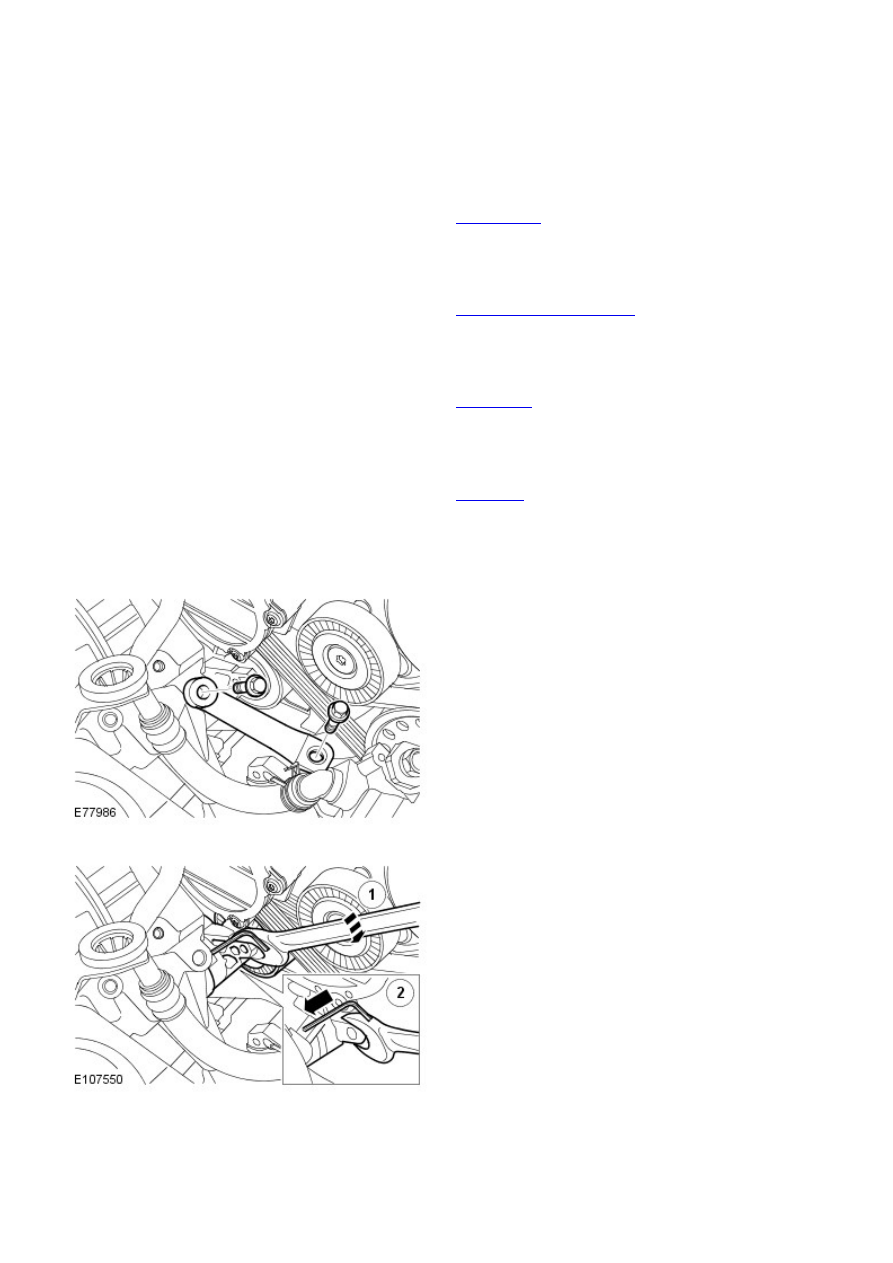

Using suitable tools, release the accessory drive belt
tension.

7.

8.

CAUTION: Be prepared to collect escaping

fluids.

• NOTE: Make sure that all openings are sealed.

Disconnect the power steering fluid lines.

8.

Release the power steering pump support bracket.

9.

Remove the coolant pump drive retaining screws.

10.

11. NOTE: Note the orientation of the coolant pump
drive for installation.

Remove the power steering pump.

11.

Installation

1.

CAUTION: Make sure that the coolant pump drive is located

to the retaining spring.

• NOTE: Make sure that the coolant pump drive is installed to the
noted position in the power steering pump pulley.

Install the power steering pump.

Torque: 25 Nm

1.

Install the coolant pump drive retaining screws.

Torque: 10 Nm

2.

3. CAUTIONS:

 Extreme cleanliness must be exercised when handling these

components.

 A new O-ring seal is to be installed.

Connect the power steering fluid lines.

Torque: 27 Nm

3.

Install the accessory drive belt.

4.

Install the A/C compressor, lower support bracket.

Torque: 25 Nm

5.

Install the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

6.

Install the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

7.

Install the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

8. Fill and bleed the power steering system.

Refer to:

Power Steering System Bleeding

 (211-00 Steering System -

General Information, General Procedures).

9. Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

10.

Power Steering - Power Steering PumpTD4 2.2L Diesel

Removal and Installation

Removal

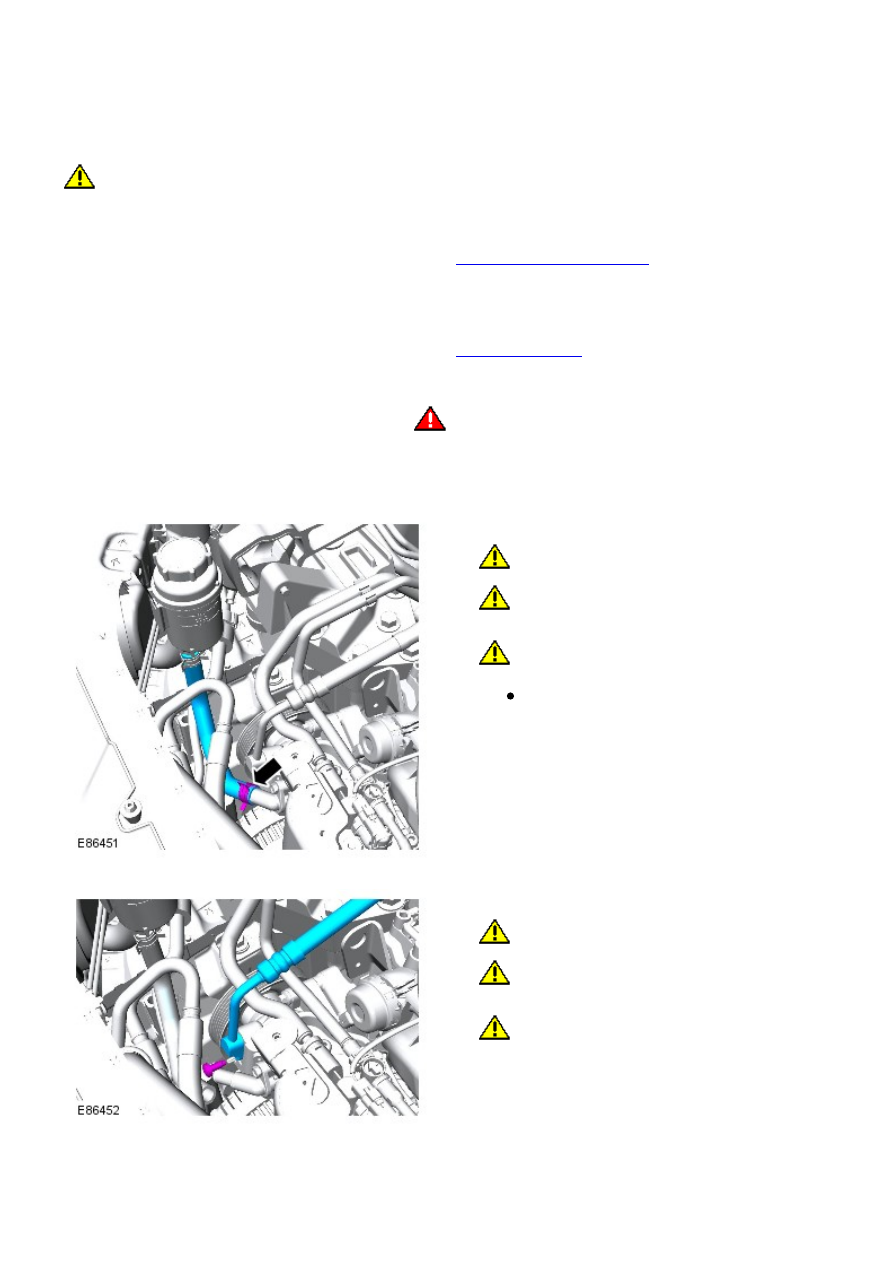

CAUTION: Always plug any open connections to prevent contamination.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).

2.

3.

WARNING: Power steering fluid is extremely flammable.

Make sure that power steering fluid is not spilt over the engine and
that the power steering fluid reservoir cap is sealed.

Siphon the fluid from the power steering reservoir.

3.

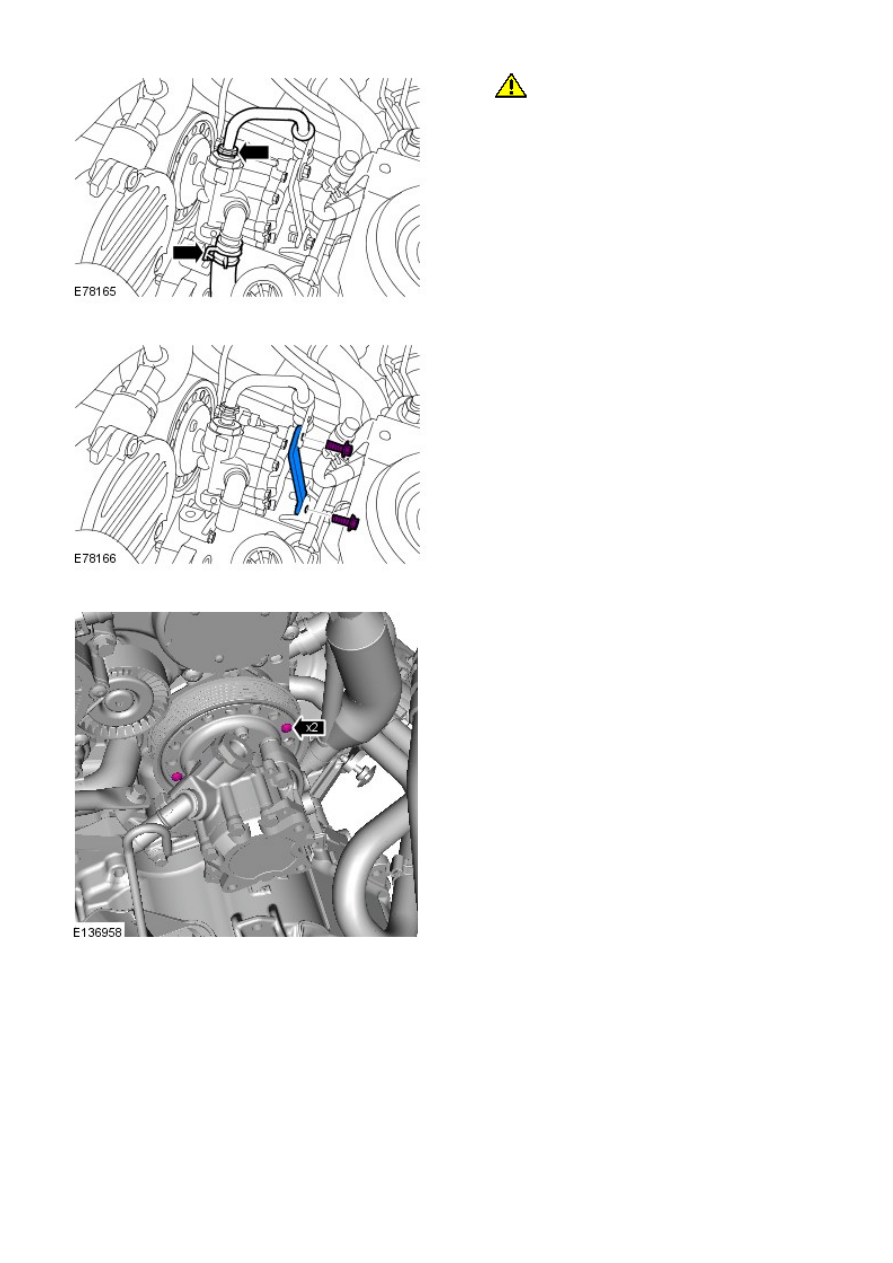

4. CAUTIONS:

 Be prepared to collect escaping oil.

 Make sure that the area around the component is

clean and free of foreign material.

 Always plug any open connections to prevent

contamination.

Position a container to collect the oil spillage.

4.

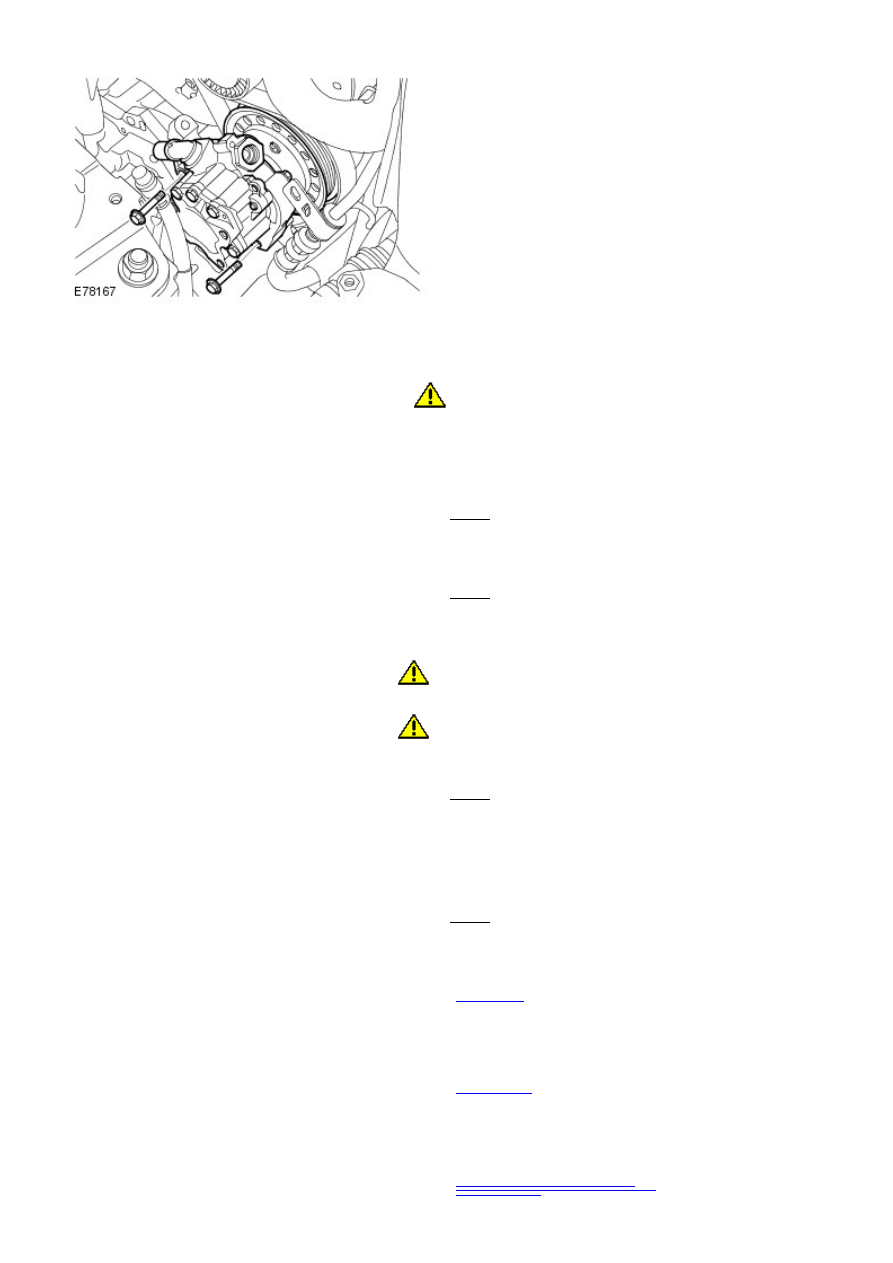

5. CAUTIONS:

 Be prepared to collect escaping oil.

 Make sure that the area around the component is

clean and free of foreign material.

 Always plug any open connections to prevent

contamination.

5.
