Power Steering - Power Steering Pressure TestI6 3.2L Petrol

General Procedures

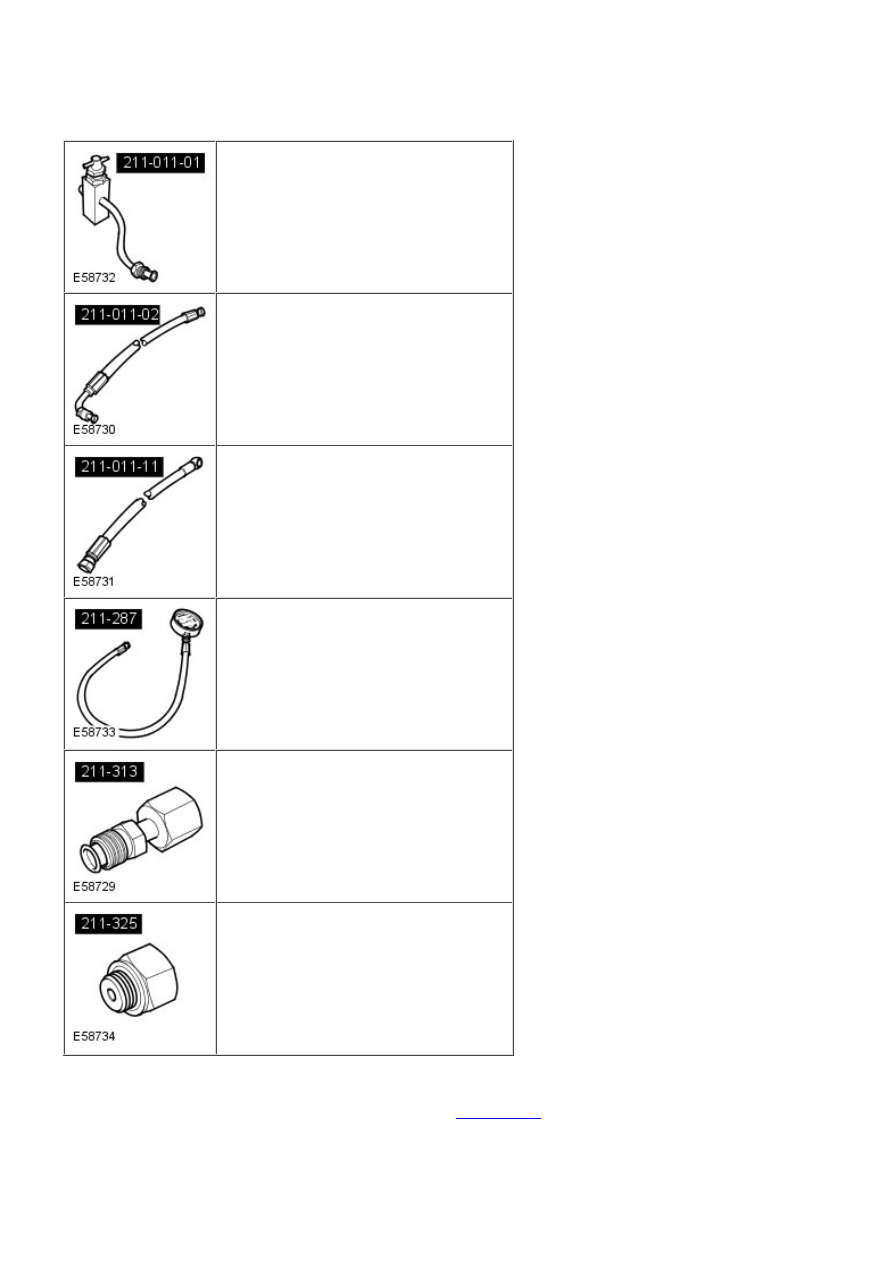

Special Tool(s)

211-011-01
Valve Block, Power Steering Pressure Test

211-011-02
Hose, Power Steering Pressure Test

211-011-11
Hose, Power Steering Pressure Test

211-287
Hose and Gauge, Power Steering Pressure Test

211-313
Adapter, Power Steering Pressure Test

211-325
Adapter, Power Steering Pressure Test

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the air cleaner housing.

2.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

3.

CAUTION: Discard fluid siphoned from the power steering

system.

Siphon the fluid from the power steering reservoir.

3.

Position an absorbent cloth to collect fluid spillage.

4.

5.

CAUTION: Before disconnecting or removing

the components, make sure the area around the joint
faces and connections are clean. Plug open
connections to prevent contamination.

• NOTE: Some fluid spillage is inevitable during this
operation.

• NOTE: Care must be taken to avoid contamination of
the accessory drive belt.

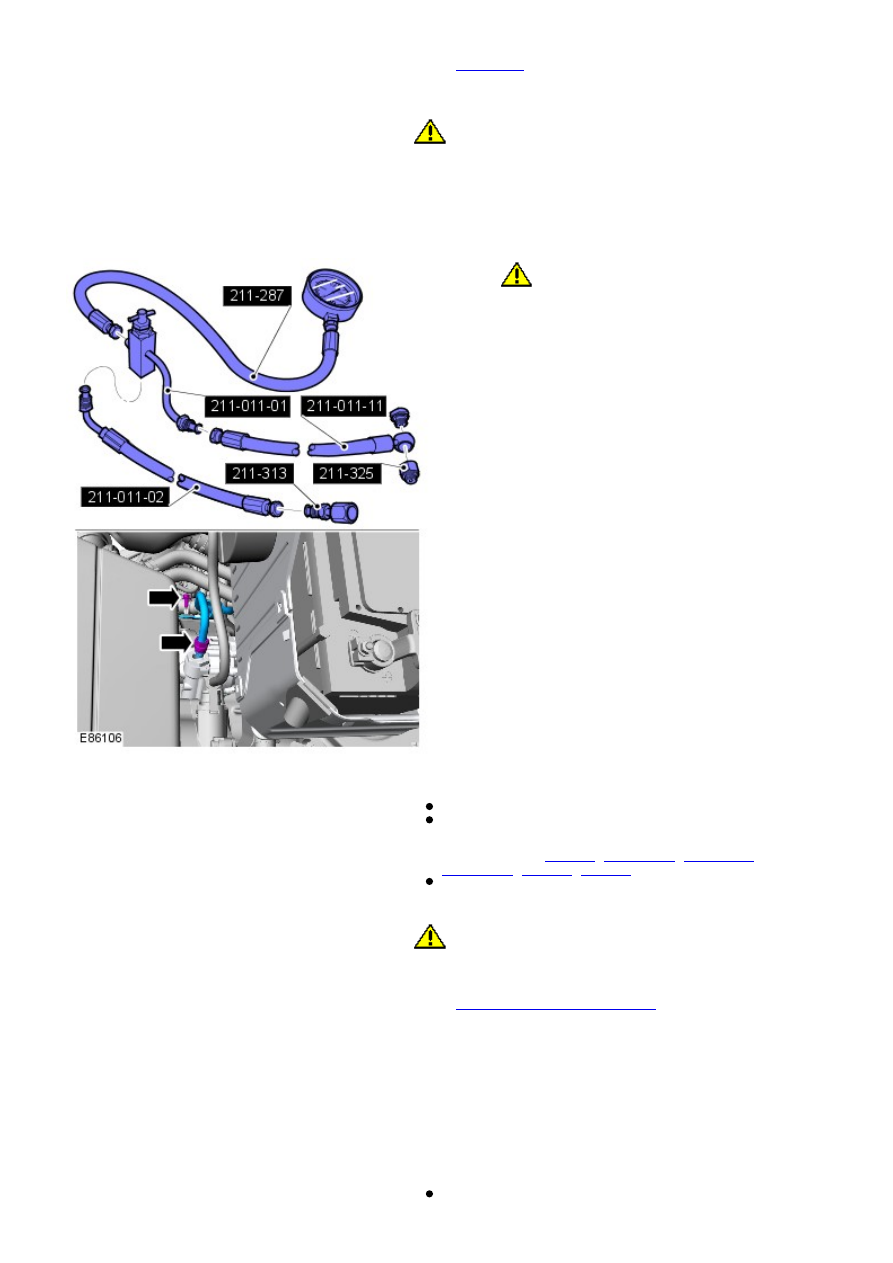

Disconnect the power steering high-pressure pipe
union.

5.



Install the O-ring seal.
Install the special tools.

Special Tool(s):

211-313

,

211-011-02

,

211-011-11

,

211-011-01

,

211-287

,

211-325

Tie the pressure gauge aside under the hood.

6.

7.

CAUTION: Only use new fluid from a sealed container.

Refill and bleed the power steering.

Refer to:

Power Steering System Bleeding

 (211-00 Steering System -

General Information, General Procedures).

7.

Connect the battery ground cable.

8.

9. NOTE: Make sure the steering components and test equipment
are free from leaks.

• NOTE: Maintain the maximum fluid level during the test.

• NOTE: Make sure the steering is in the straight ahead position.

W ith the test valve open start the engine.

9.

Turn the steering fully lock-to-lock, stop the engine.
Top-up the power steering fluid reservoir.

For power steering pressures, refer to the steering specification
section.

Refer to:

Specifications

 (211-02 Power Steering, Specifications).

10.

11.

CAUTION: Do not hold steering at full lock for longer than

10 seconds.

W ith the engine at idle, slowly turn the steering wheel and
hold on full lock.
Record the pressure reading.

11.



Repeat the above procedure for the other side.
Record the pressure reading.

12.

W ith the engine at idle, release the steering wheel. The pressure
should be, at or below, the pressure specified.

13.

Pressure outside this tolerance, indicates a fault.

14.

15.

CAUTION: Pump damage will occur if the test valve is

closed for longer periods.

To determine if the fault is in the steering pump or the steering
rack, close the test valve for a maximum of 5 seconds.

15.

If the pressures recorded fall outside the given values, replace the
power steering pump.

16.

If the maximum pump pressure is correct, then suspect the power
steering rack.

17.

18.

CAUTION: Discard fluid siphoned from the power steering

system.

On completion of the test stop the engine, disconnect the battery
ground cable and siphon the fluid from the power steering reservoir.

18.

Disassemble the test equipment.

19.



Clean the component mating faces.
Install a new O-ring seal.
Connect the high-pressure pipe union to the power steering
pump.
Torque: 25 Nm

20.

Install the air cleaner housing.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

21.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

22.

23.

CAUTION: Only use new fluid from a sealed container.

Refill and bleed the power steering.

Refer to:

Power Steering System Bleeding

 (211-00 Steering System -

General Information, General Procedures).

23.
