pistons and will flow unrestricted through the inlet ports, between the chambers and the reservoir.

Pressurized fluid enters the HCU that is mounted on the front of the ABS module. The HCU then modulates the supply of
pressurized fluid to the brakes under control of the ABS module.
For additional information, refer to: Anti-Lock Control - Stability Assist (206-09 Anti-Lock Control - Stability Assist,
Description and Operation).

Hydraulic Brake Actuation - Hydraulic Brake Actuation

Diagnosis and Testing

For additional information.
REFER to:

Brake System

 (206-00 Brake System - General Information, Diagnosis and Testing).

Hydraulic Brake Actuation - Brake Pedal and Bracket

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Make the SRS system safe.

Refer to: Supplemental Restraint System (SRS) Depowering and
Repowering (501-20, General Procedures).

1.

Remove the driver lower air bag module.

Refer to:

Driver Lower Air Bag Module

 (501-20B Supplemental

Restraint System, Removal and Installation).

2.

Remove the throttle pedal assembly.

Refer to:

Speed Control Actuator

 (310-03B Speed Control - TD4 2.2L

Diesel, Removal and Installation).

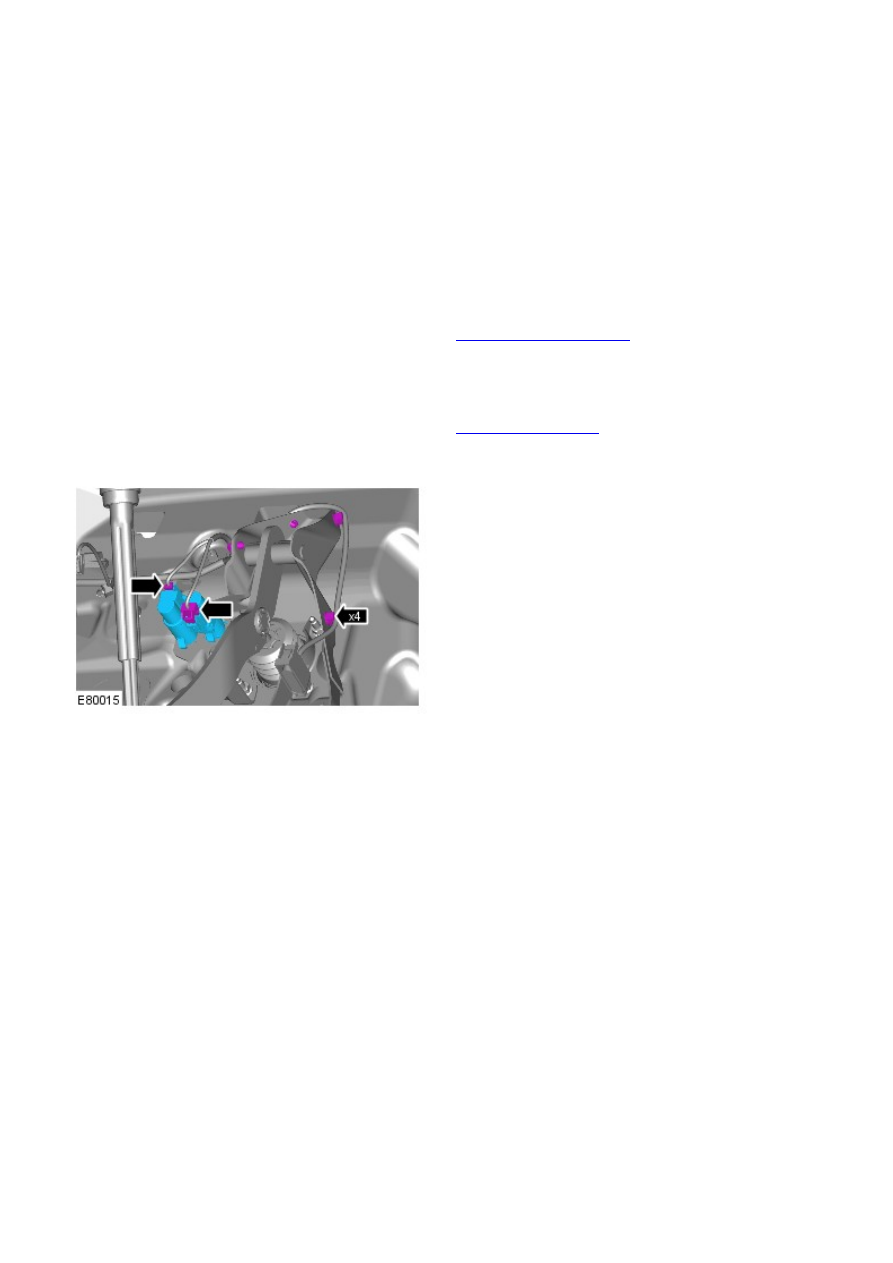

3.

4.

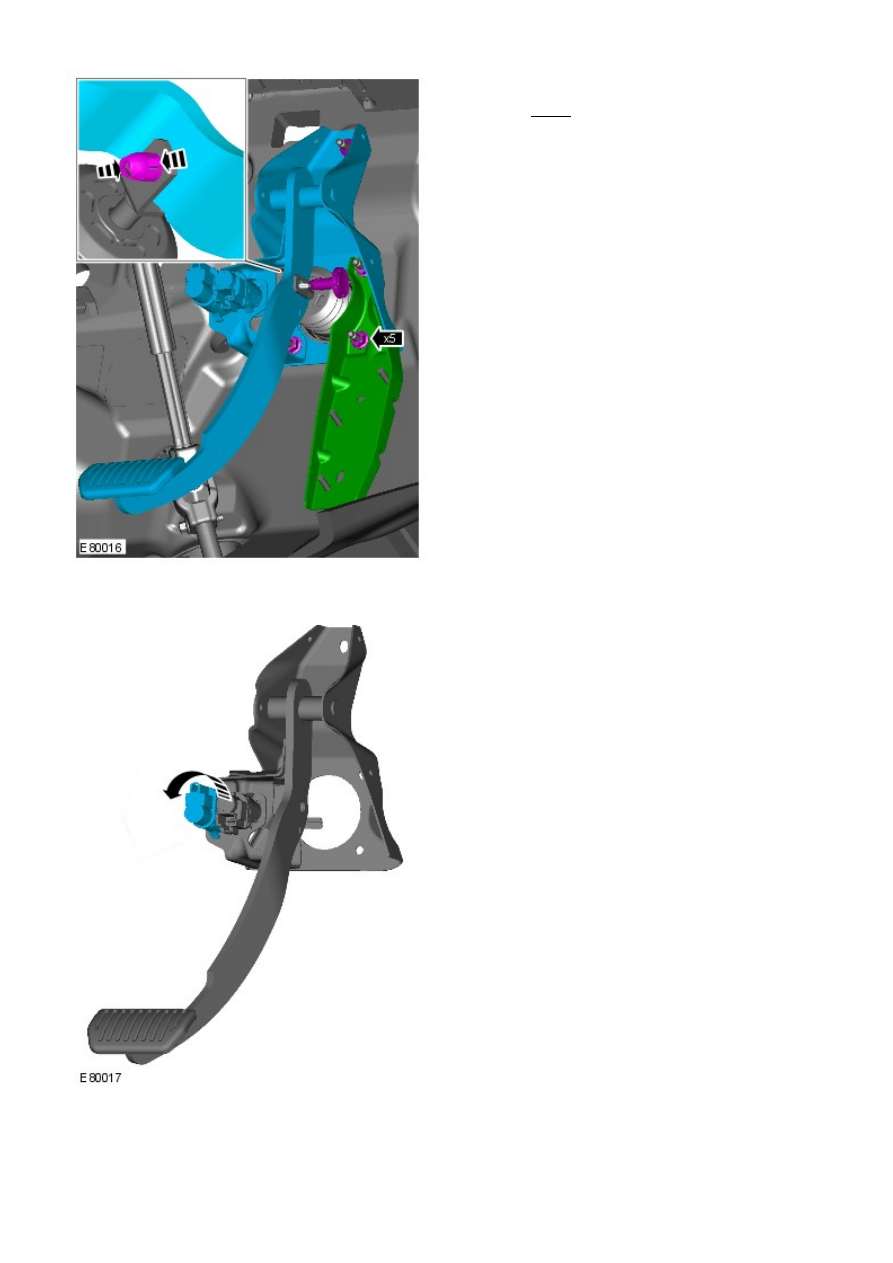

Remove the brake pedal assembly.

Torque: 25 Nm

5.

6. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the stoplamp switch.

6.
