Release the parking brake by pulling upwards on the control lever and pushing the release button.

Did the parking brake control release?
Yes

CHECK for other causes such as conventional brake system components, REPAIR or INSTALL new
components as necessary.

No

GO to B2

.

B2: CHECK PARKING BRAKE CABLES

Loosen the parking brake cable tension.

Rotate the wheels by hand.

Did the rear wheels rotate OK?
Yes

CHECK and INSTALL a new parking brake control as required.
REFER to:

Parking Brake Control

 (206-05 Parking Brake and Actuation, Removal and Installation).

TEST the system for normal operation.

No

GO to B3

.

B3: CHECK REAR PARKING BRAKE CABLES

Disconnect the parking brake rear cable from the vehicle and check for binding/sticking.

Did the parking brake rear cable show signs of binding/sticking?
Yes

INSTALL a new rear parking brake cable.
REFER to:

Parking Brake Rear Cables

 (206-05 Parking Brake and Actuation, Removal and

Installation).
TEST the system for normal operation.

No

Check for parking brake component or rear brake caliper failures.

Parking Brake and Actuation - Parking Brake Cable Adjustment

General Procedures

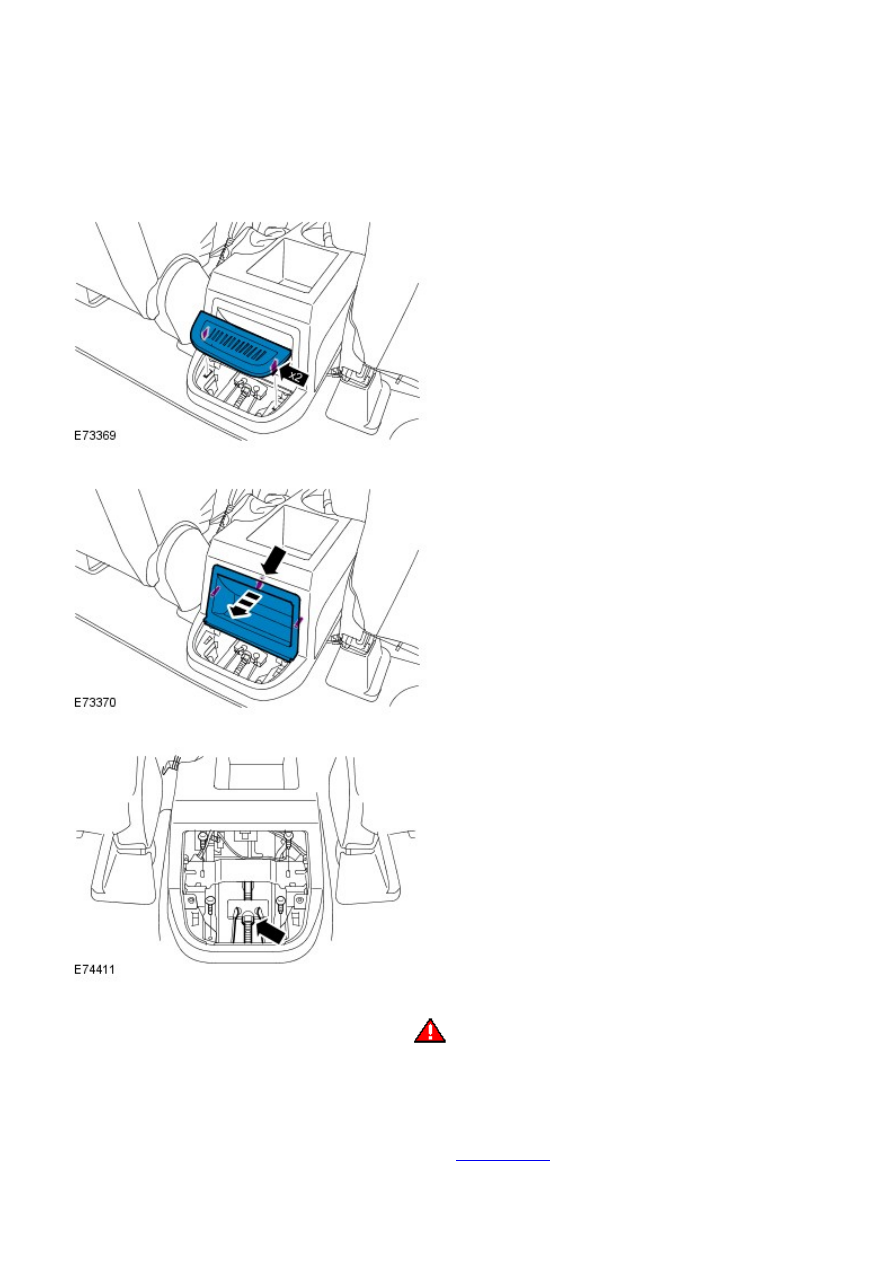

Apply the parking brake lever one click at a time and count the
number of clicks required to apply the brakes firmly. The brakes
should be firmly applied between 3 and 9 clicks.

1.

2.

3.

W ith the parking brake lever fully lowered, release the
parking brake cable adjustment.

4.

5.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

5.

Remove the rear wheels and tires

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

6.

7. NOTE: Apply the parking brake control lever several
times to centralize the brake shoes.

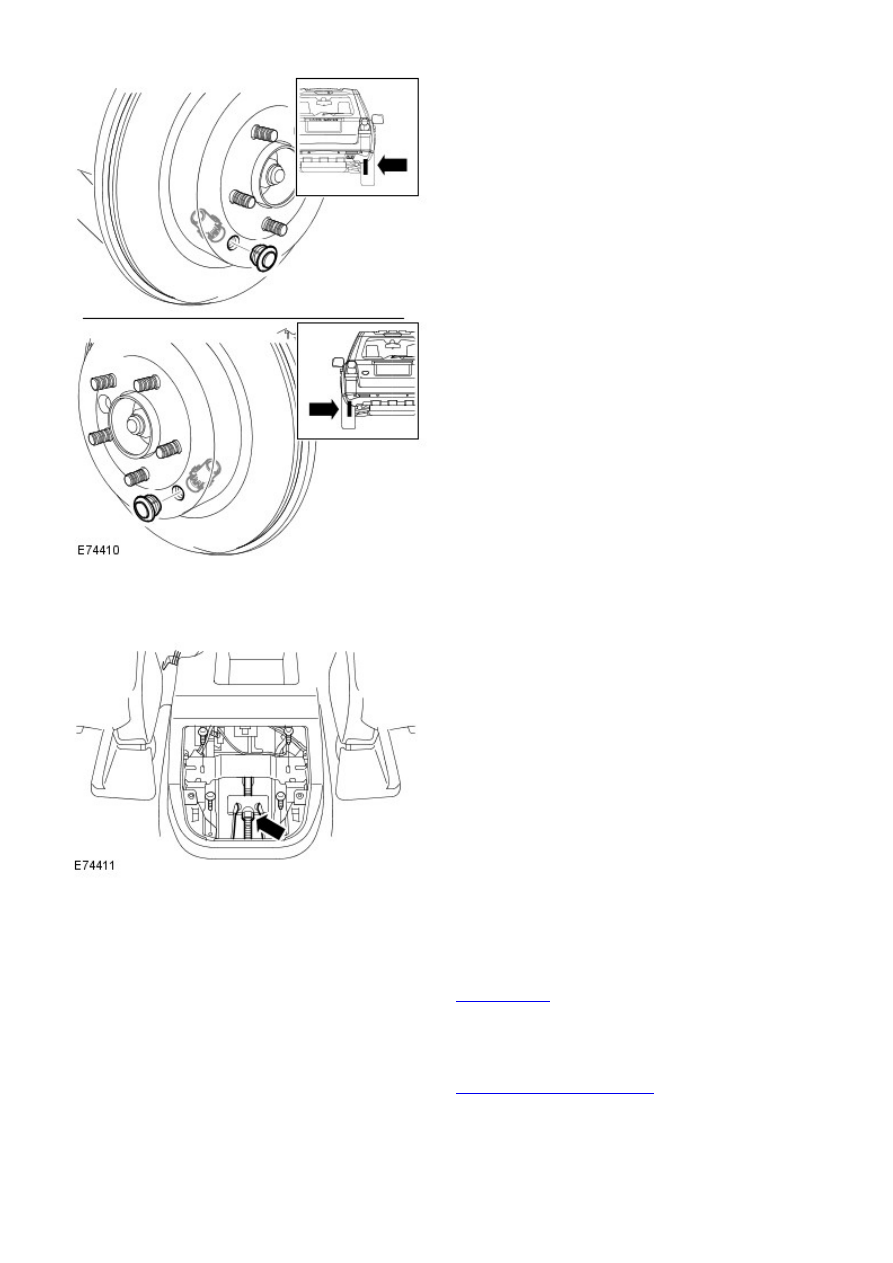

Rotate the parking brake adjuster until the disc cannot
be turned, then back the adjuster off 8 clicks.

7.

Repeat the above procedure for the other side.

8.

Adjust the parking brake front cable to give a parking
brake lever travel of between 3 and 9 clicks, to firmly
apply the brakes.

9.

Install the coin tray and stowage compartment.

10.

Install the rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

11.

If necessary, carry out the parking brake shoe bedding-in procedure.

Refer to:

Parking Brake Shoes Bedding-In

 (206-05 Parking Brake and

Actuation, General Procedures).

12.

Parking Brake and Actuation - Parking Brake Shoes Bedding-In

General Procedures

• NOTE: This procedure must be carried out if, new parking brake shoes are fitted, new rear brake discs are fitted or if the
vehicle has been mud wading (not water) for more than 50 miles.

Carry out the parking brake shoe bedding-in procedure.

1.

Adjust the parking brake.

Refer to:

Parking Brake Cable Adjustment

 (206-05 Parking Brake and

Actuation, General Procedures).

2.



Carry out the parking brake shoe bedding-in procedure.
On a dynamometer: Apply the parking brake lever for
approximately 40 seconds, a braking force reading of 800 Nm
must be obtained.

3.

4.

WARNING: Where possible, all road tests should be on well

surfaced and dry roads. Always comply with speed limits and local
traffic regulations.

Carry out the parking brake shoe bedding-in procedure.
On a road test: At approximately 24 mph (40 km/h), apply
the parking brake lever until a braking force can be felt. Apply
the parking brake lever by one further notch and drive on for
400 metres (440 yards).

4.

Re-adjust the parking brake.

5.
