4.

CAUTION: Make sure that the brake hose is not twisted and

is correctly located.

Install the brake caliper and tighten the new bolts.

Torque: 200 Nm

4.

Install the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

5.

Depress the brake pedal several times, check the fluid level in the
brake fluid reservoir and top-up with brake fluid if necessary.

6.

Front Disc Brake - Brake Caliper Anchor Plate

Removal and Installation

Removal

1.

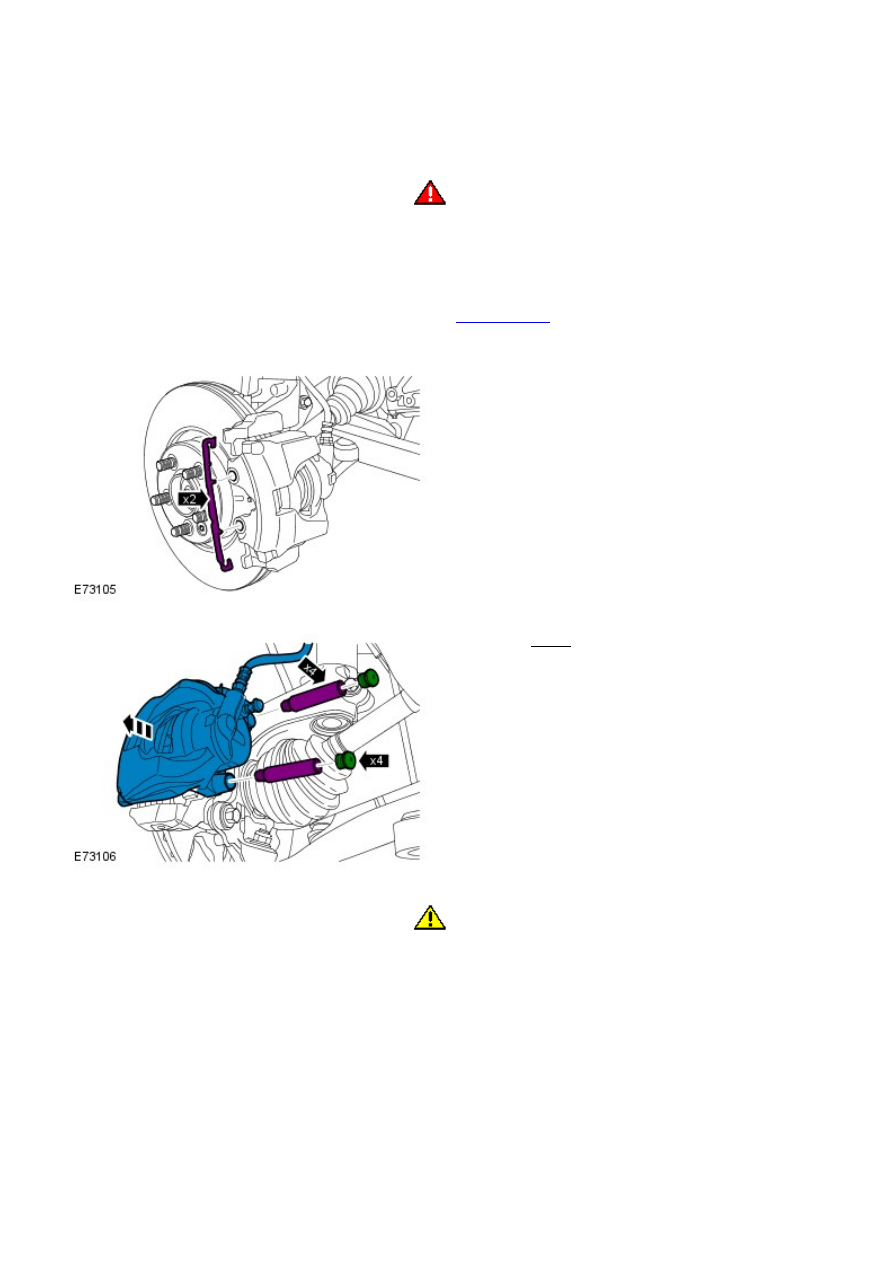

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the front wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

3.

Torque: 28 Nm

4.

5.

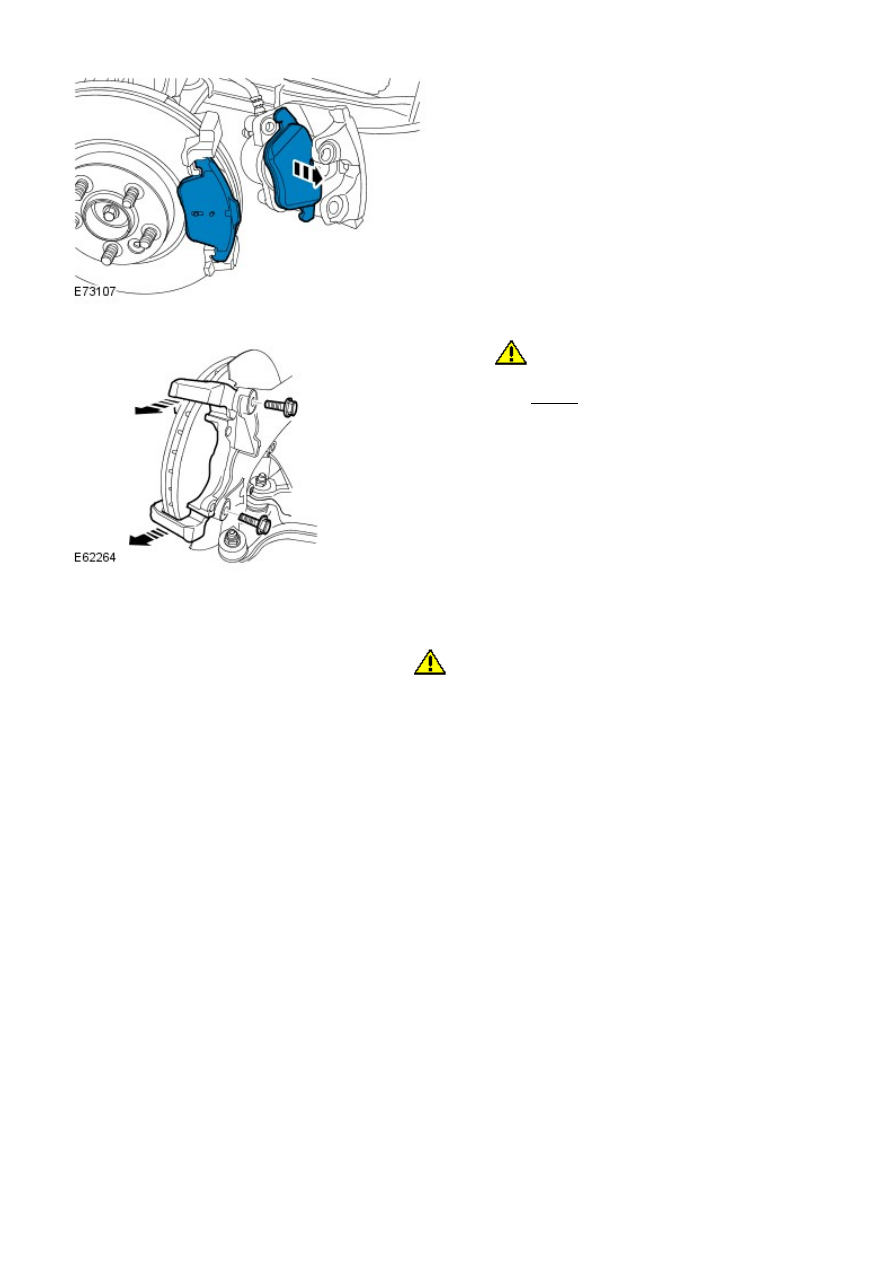

CAUTION: Do not allow the brake caliper to hang on the

brake hose.

Release the brake caliper.

5.

6.

7.

CAUTION: Make sure that new bolts are

installed.

Torque: 200 Nm

7.

Installation

1.

CAUTION: Make sure that the brake hose is not twisted and

is correctly located.

To install, reverse the removal procedure.

1.

Rear Disc Brake -

General Specification

Item

Specification

Rear disc:
3.2 Petrol engine

Ventilated

2.2 Diesel engine

Solid

Rear disc diameter:
Ventilated

302 mm (11.9 in)

Solid

302 mm (11.9 in)

Rear disc thickness new:
Ventilated

20 mm (0.79 in)

Solid

12 mm (0.47 in)

Service limit:
Ventilated

18 mm

Solid

10 mm

Pad minimum thickness

2 mm

Maximum disc run out - Disc installed

0.080 mm

Torque Specifications

Description

Nm

lb-ft

Brake caliper bleed screw

10

7

Brake caliper fixed carrier to wheel knuckle bolts*

110

81

Brake caliper guide pin bolts

30

22

Brake disc dust shield bolts

13

10

Brake disc Torx screw

35

26

Brake flexi hose unions to caliper

15

11

Brake hose retaining bracket to wheel knuckle bolt

22

16

* New nuts/bolts must be installed
