Driveshaft - Driveshaft

Diagnosis and Testing

For additional information.
REFER to:

Driveline System

 (205-00 Driveline System - General Information, Diagnosis and Testing).

Driveshaft - DriveshaftVehicles Without: Diesel Particulate Filter (DPF)

Removal and Installation

Removal

• NOTE: If a new drive shaft is to be installed, remove the seal protector from the front sliding joint.

• NOTE: Removal steps in this procedure may contain installation details.

• NOTE: Some variation in the illustrations may occur, but the essential information is always correct.

1.

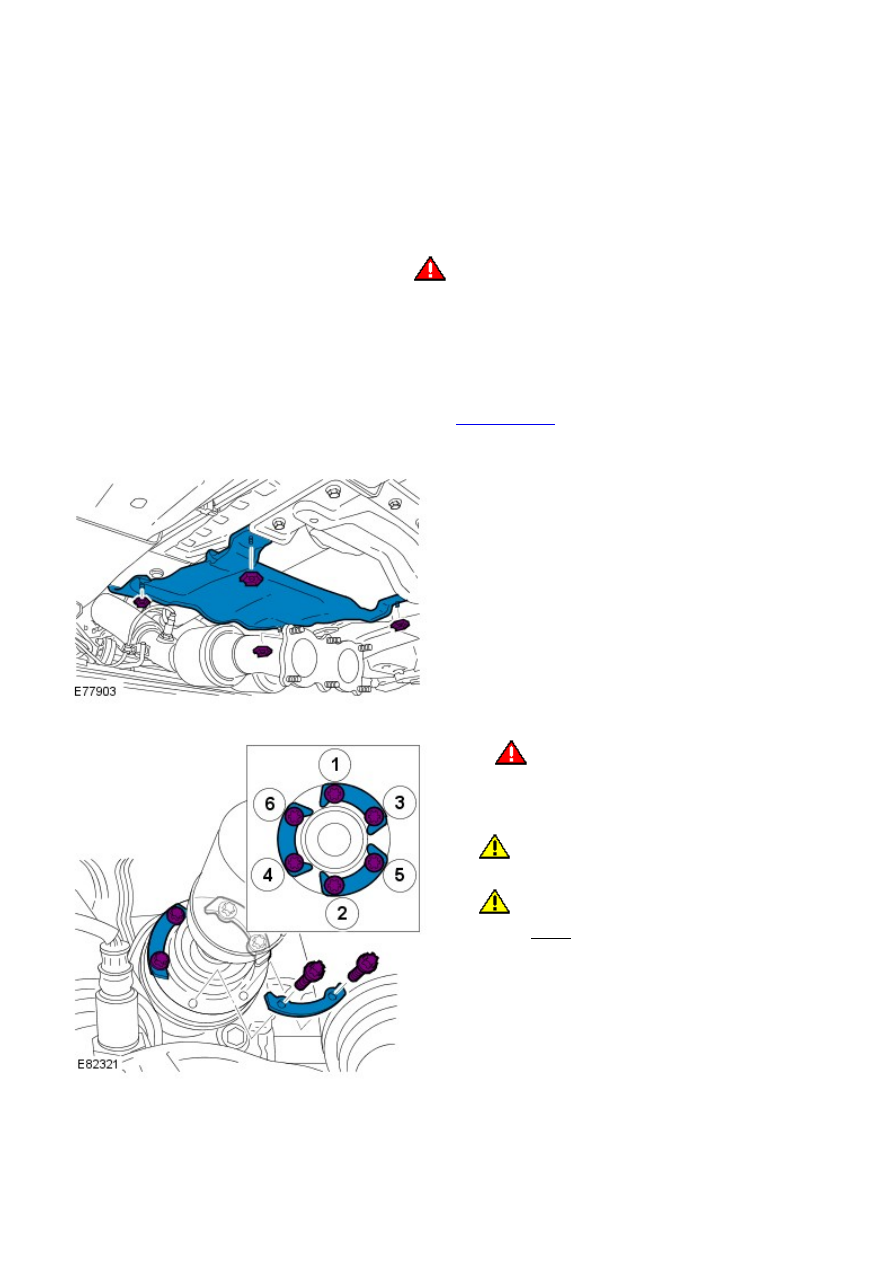

WARNING: Make sure to support the vehicle with axle

stands.

• NOTE: All vehicles.

Raise and support the vehicle.

1.

Remove the exhaust system.

Refer to:

Exhaust System

 (309-00B Exhaust System - TD4 2.2L

Diesel, Removal and Installation).

2.

3.

4.

WARNING: Do not lever the driveshaft joints to

release from the power transfer unit or the rear
differential flanges.

• CAUTIONS:

 Make sure that the driveshaft is supported with

suitable retaining straps.

 Make sure that new bolts are installed.

Torque: 40 Nm

4.

5.

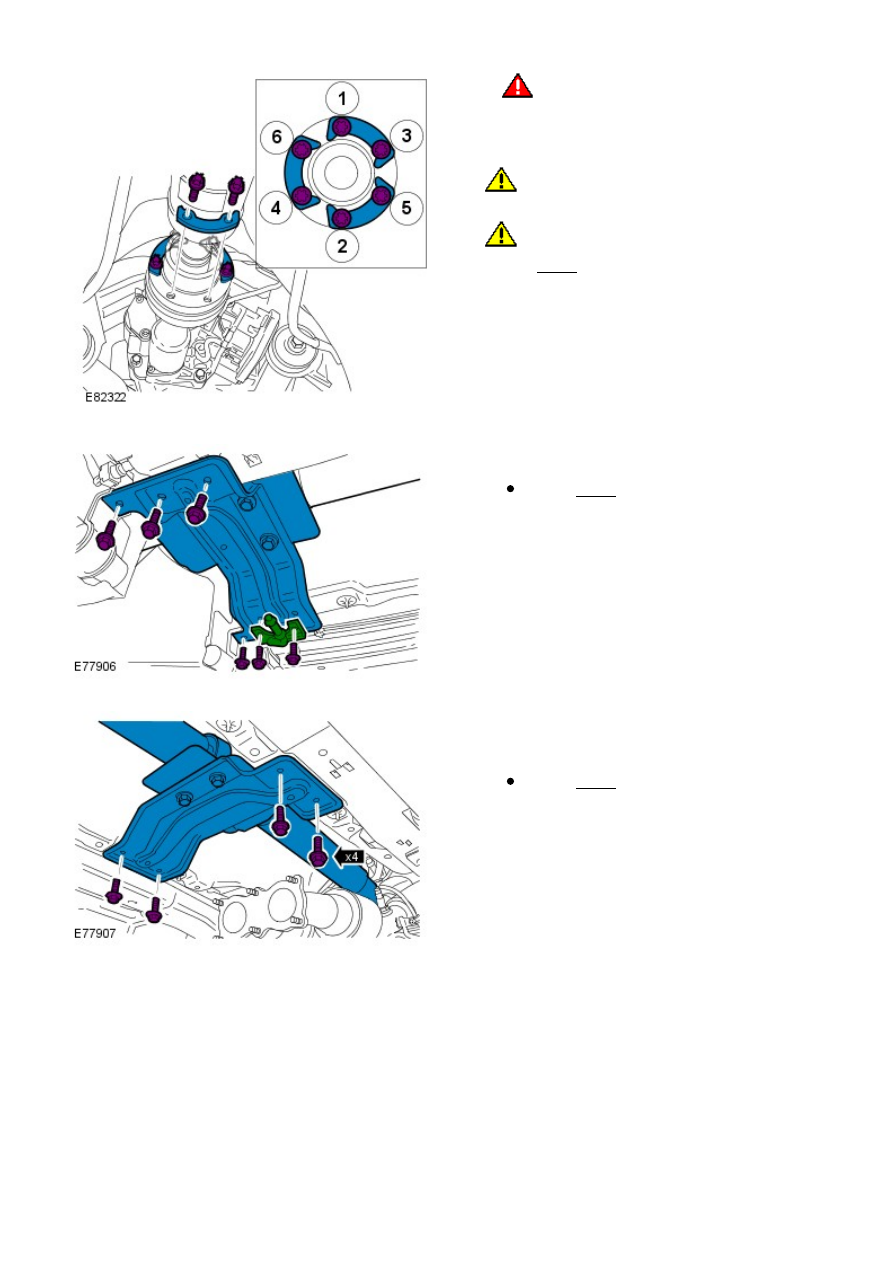

W ARNING: Do not lever the driveshaft joints

to release from the power transfer unit or the rear
differential flanges.

• CAUTIONS:

 Make sure that the driveshaft is supported with

suitable retaining straps.

 Make sure that new bolts are installed.

Torque: 40 Nm

5.

6. NOTE: All vehicles built up to VIN 180237, and all
TD4 Automatics built from VIN 180238

Torque: 25 Nm

6.

7. NOTE: All vehicles.

• NOTE: This step requires the aid of another
technician.

Torque: 25 Nm

7.

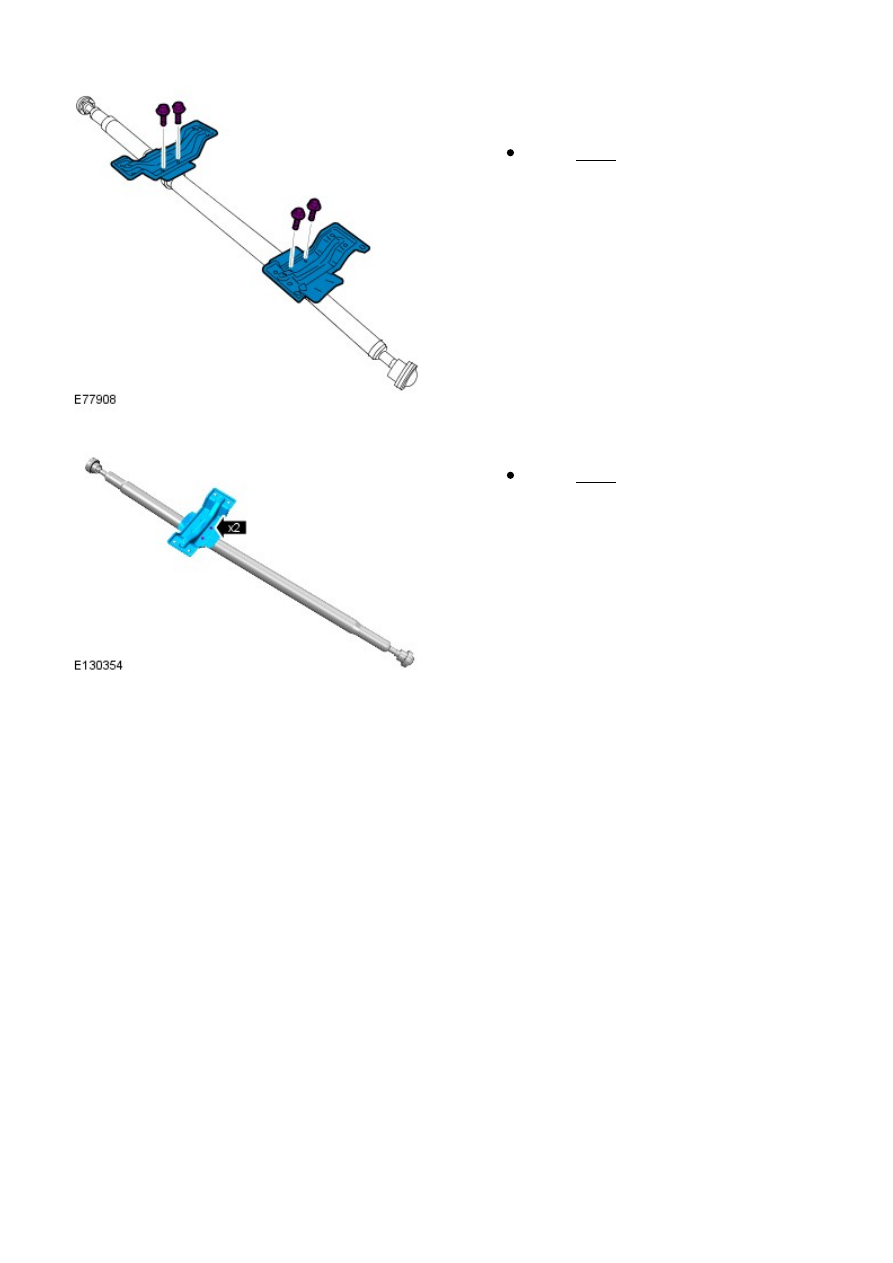

8. NOTE: Do not disassemble further if the component
is removed for access only.

• NOTE: All vehicles built up to VIN 180237, and all
TD4 Automatics built from VIN 180238

Torque: 25 Nm

8.

9. NOTE: TD4 Manual, and all Si6 built from VIN 180238

Torque: 25 Nm

9.

Installation

To install, reverse the removal procedure.

1.
