Wheels and Tires - Tire Pressure Monitoring System (TPMS) Receiver

Removal and Installation

Removal

Remove both D-pillar upper trim panels.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove both C-pillar trim panels.

Refer to:

C-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

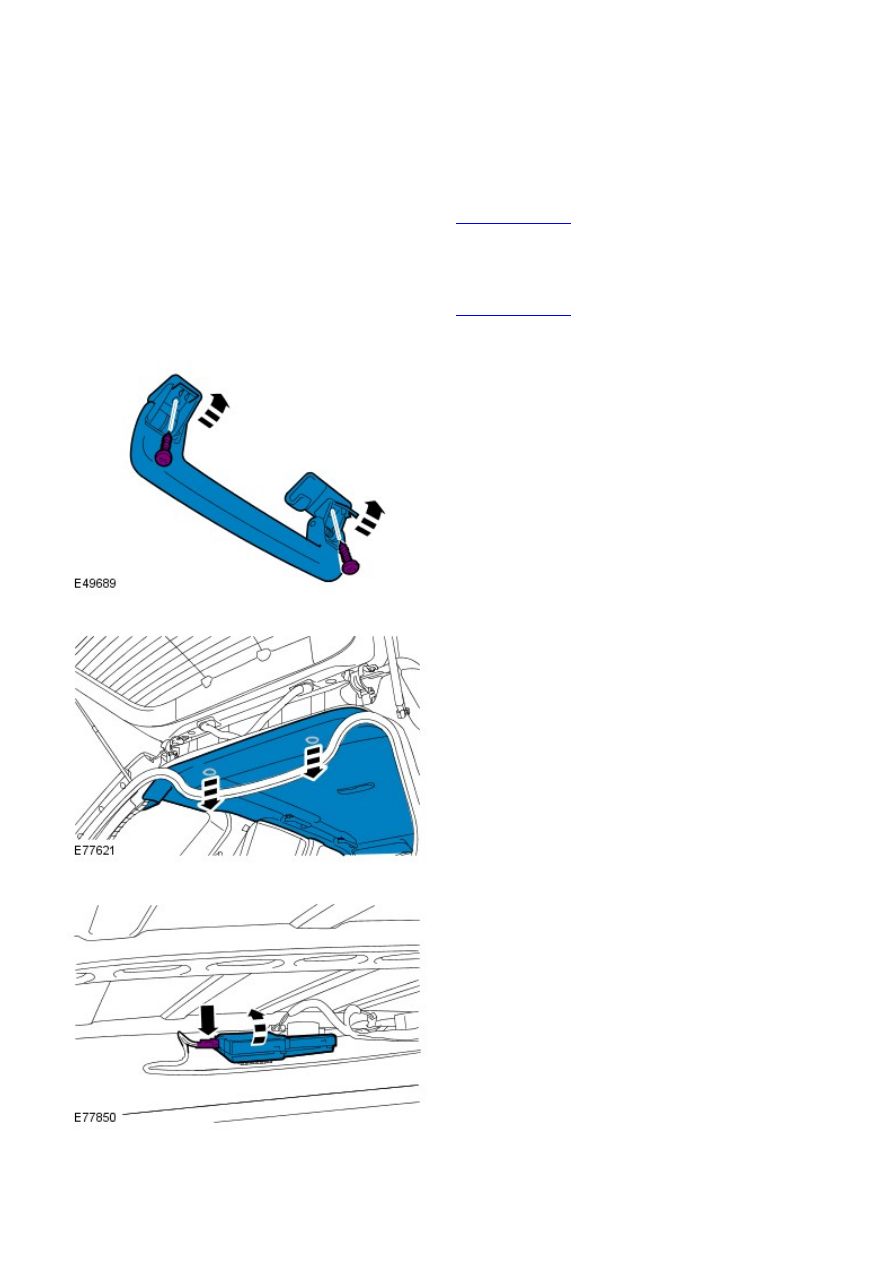

Remove both rear passenger assist handles.

3.

Release the rear of the headliner.

4.

Remove the tire pressure monitoring system receiver.

5.

Installation

To install, reverse the removal procedure.

1.

If a new component is to be installed, configure using IDS.

2.

Wheels and Tires - Tire Pressure Monitoring System (TPMS) Front Antenna

Removal and Installation

Removal

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

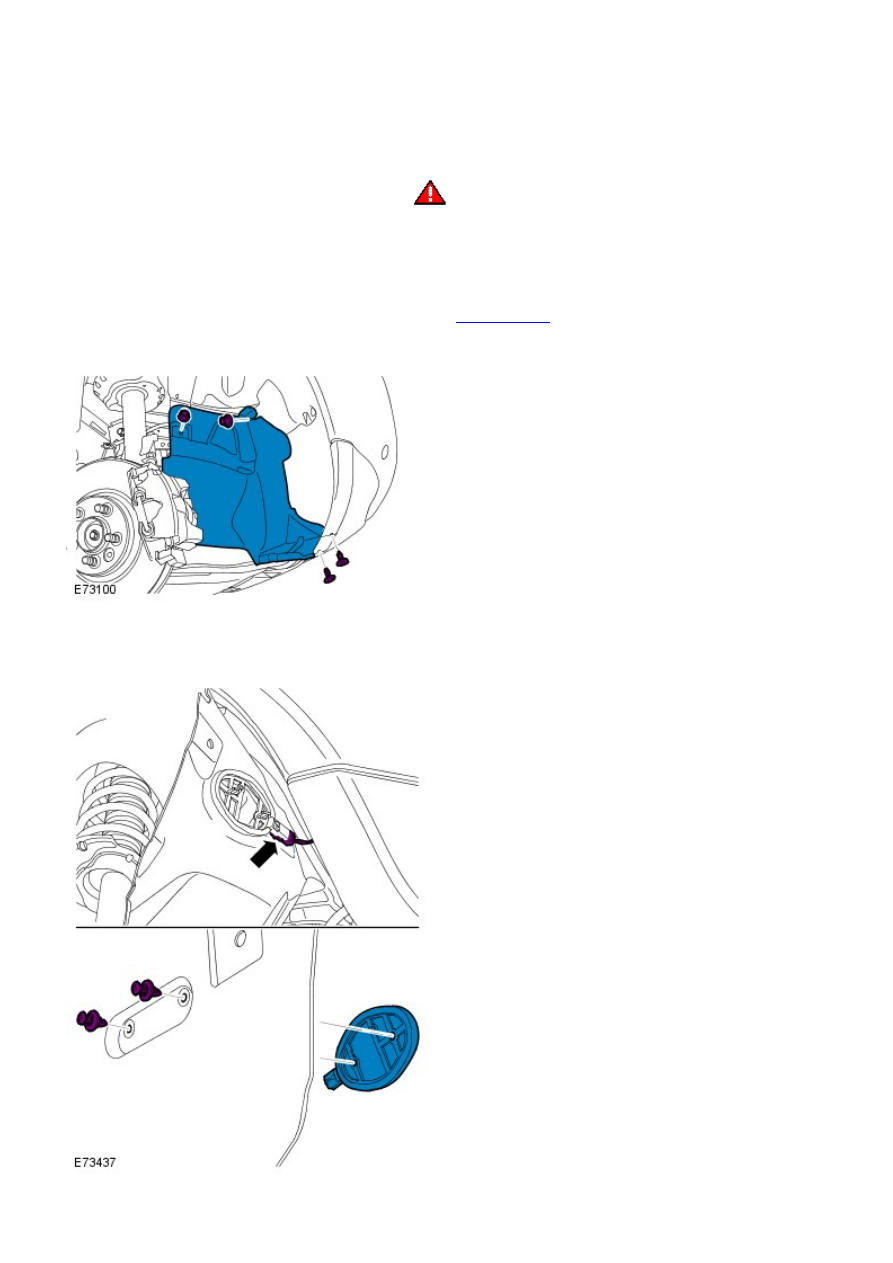

Remove the fender splash shield extension panel.

3.

Release the front of the fender splash shield.

4.

Remove the tire pressure antenna.

5.

Installation

To install, reverse the removal procedure.

1.

Initiate a new tire pressure antenna using WDS.

2.
