Rear Suspension - Wheel Knuckle Rear Bushing

Removal and Installation

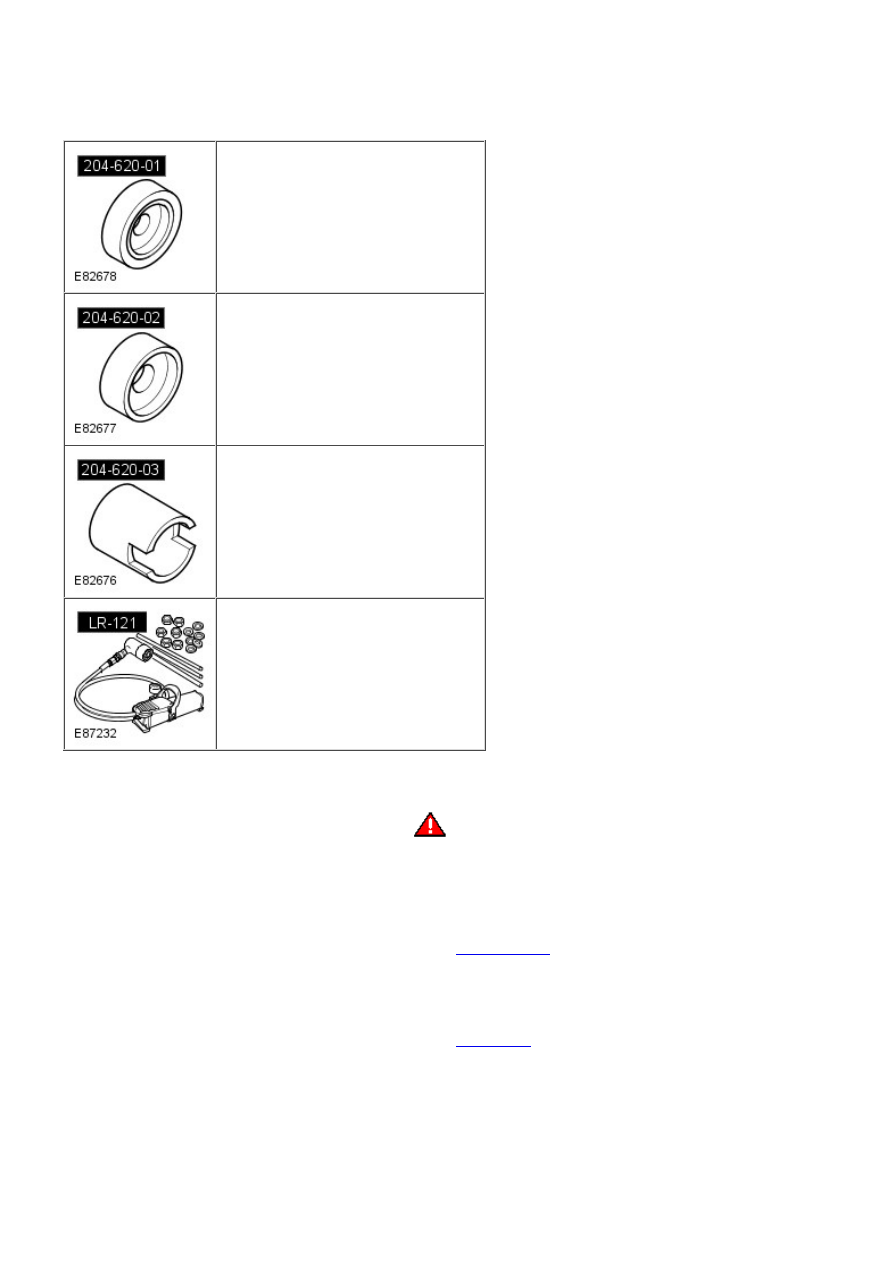

Special Tool(s)

204-620-01
Installer, Wheel Knuckle Bushing

204-620-02
Remover/Installer, Wheel Knuckle Bushing

204-620-03
Remover, W heel Knuckle Bushing

LR-121
Hydraulic Cylinder 10t

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

Remove the trailing arm.

Refer to:

Trailing Arm

 (204-02 Rear Suspension, Removal and

Installation).

3.

4.

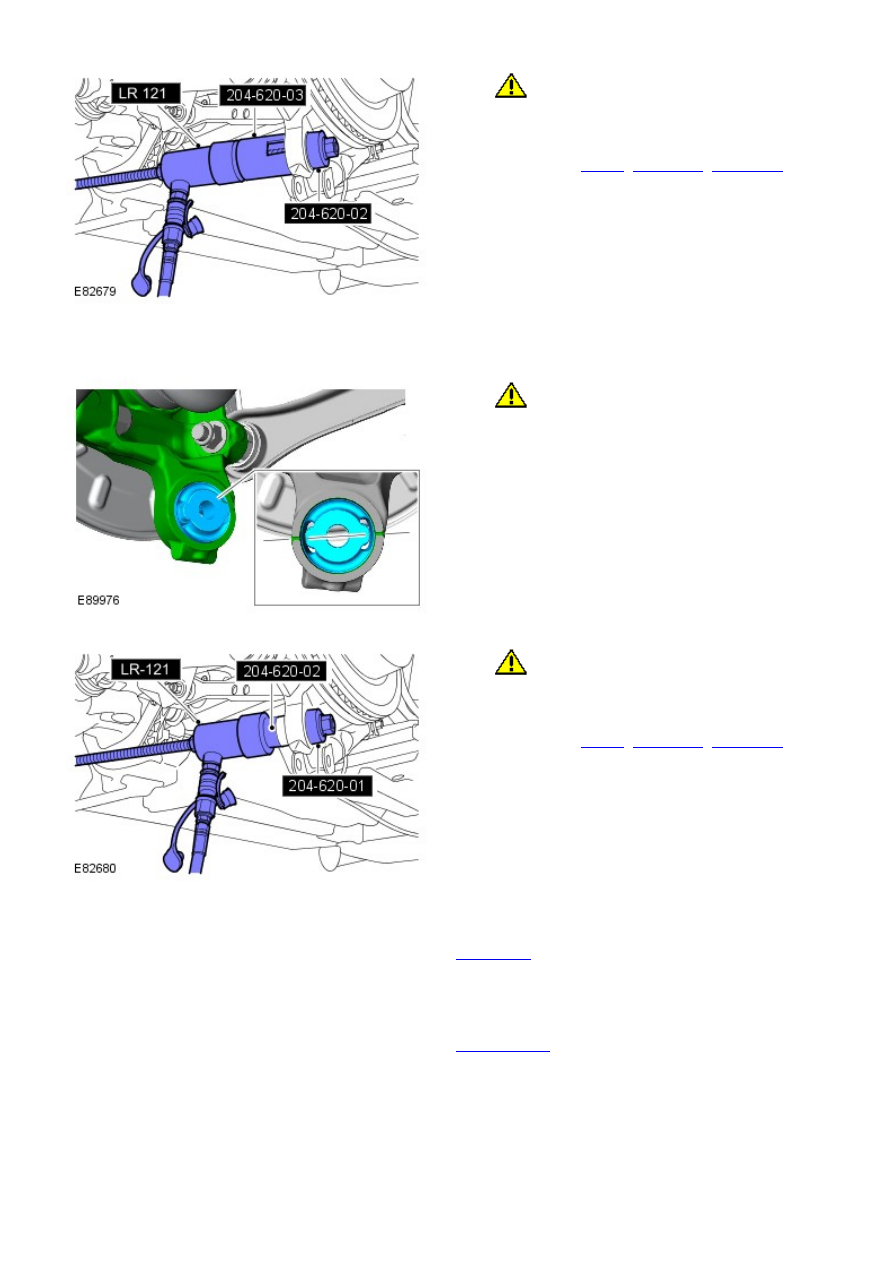

CAUTION: Mark the components to aid

installation.

Remove the bushing.

Special Tool(s):

LR-121

,

204-620-02

,

204-620-03

4.

Installation

1.

CAUTION: Make sure that the installation

marks are aligned.

1.

2.

CAUTION: Make sure the correct special tool is

used to install the bushings to the correct depth.

Install the bushing.

Special Tool(s):

LR-121

,

204-620-01

,

204-620-02

2.

Install the trailing arm.

Refer to:

Trailing Arm

 (204-02 Rear Suspension, Removal and

Installation).

3.

Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

4.

Wheels and Tires -

Wheel Type

• CAUTIONS:

 CAUTION: With reduced size spare wheel fitted, do not exceed 50 mph (80 km/h) and replace with standard size

wheel at earliest opportunity.

 CAUTION: Do not use power tools when operating the spare wheel winch, raise and lower winch manually using hand

tools only.

Item

Specification

Alloy

6.5J x 16

Alloy

7.5J x 17

Alloy

8.0J x 18

Steel

7.0 J X 17

Alloy wheel (Accessory)

8.5J x 19

Steel wheel (Spacesaver)

4.0J x 17

Tire Sizes - Standard Fit

CAUTION: CAUTION: Inner tubes must not be fitted with any of these tires.

Wheel Size

Tire Size

Load index & Speed Rating

6.5J x 16

215/75 R16

103H or 107H

7.5J x 17

235/65 R17

104V or 108V

7.0J X 17

235/65 R17

103H

8.0J x 18

235/60 R18

103V OR 107V

4.0J x 17

135/90 R17

Tire Sizes - Accessory Fit

CAUTION: CAUTION: Inner tubes must not be fitted with any of these tires.

Wheel Size

Tire size

Speed Rating

8.0J x 19

235/55 R19

105V

Tire Pressures

Loading condition

bar

lb/in²

All conditions - Vehicle loaded to maximum vehicle gross weight:
Front

2.2

32

Rear

2.2

32

Spacesaver spare wheel

2.2

32

Standard size spare wheel

2.2

32

19" Accessory wheel

2.4

35

Recommended Lubricant

Item

Land Rover Part No.

W heel hub spigot

RYL 105020

Torque Specifications

Description

Nm

lb-ft

Road wheel nuts*

133

98

Tire low pressure sensor

8

6

* Road wheel nuts must be tightened by diagonal selection

Wheels and Tires - Wheels and Tires

Description and Operation

OVERVIEW

A number of alloy and steel wheel and tire size combinations are available. A Tire Pressure Monitoring System (TPMS) is
also available. The system monitors the pressure in each tire and informs the driver if the pressure falls below
predetermined thresholds.

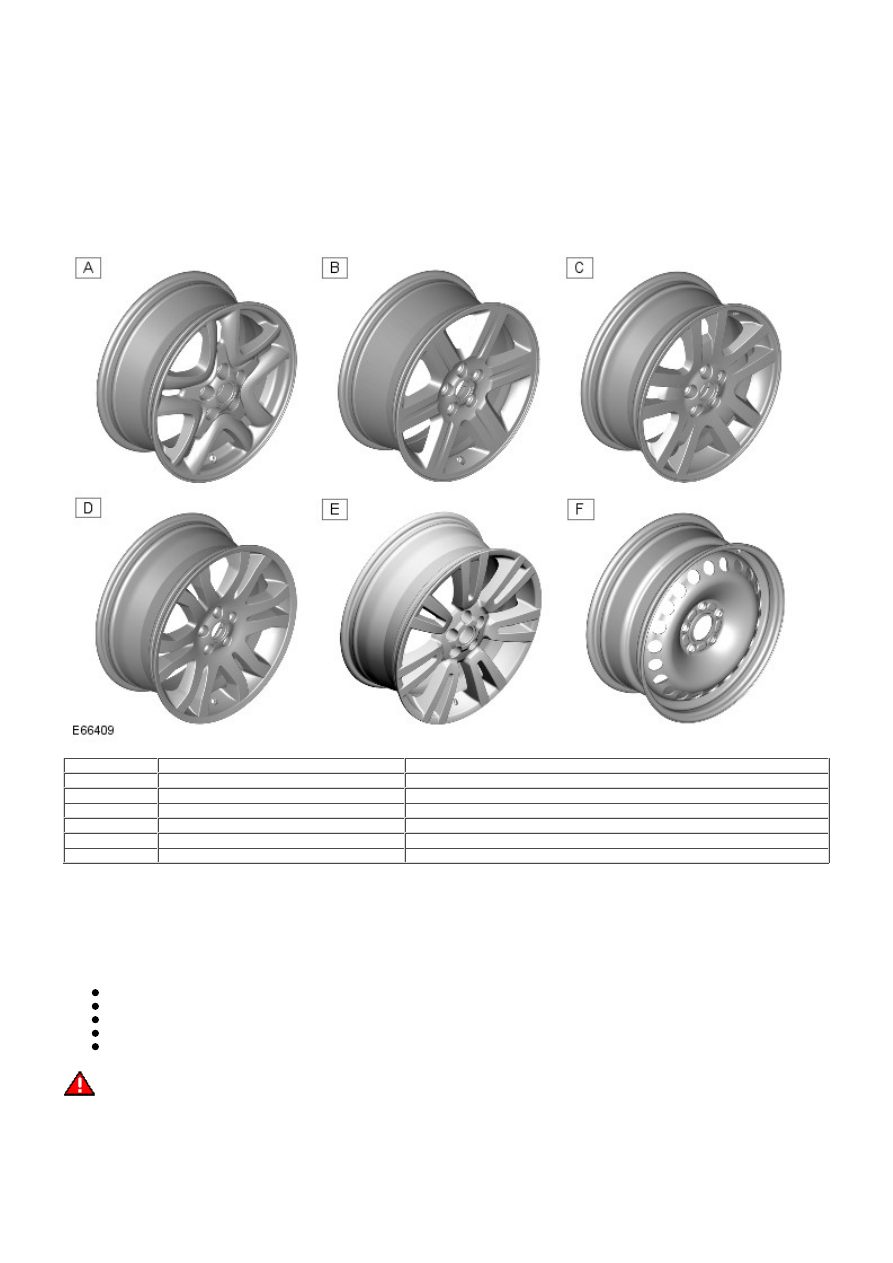

WHEELS

Item

Part Number

Description

A

-

6.5J X 16

B

-

7.5J X 17 - Style 1

C

-

7.5J X 17 - Style 2

D

-

8.0J X 18

E

-

8JX 19 (From 2009MY)

F

-

7J X 17 - Steel

The spare wheel fitted is a full size 7J X 17 steel wheel and uses a 225/65 R17 tire.

On vehicles from 2009MY a 8J X 19 alloy wheel is available and uses a 235/55 R19 tire. A 10 spoke chrome shadow 8J X 19
alloy wheel fitted with a 235/55R19 tire is also available as an optional fitment.

TIRES

Tires are available in a number of sizes and tread patterns dependent on vehicle usage. Tire sizes are as follows:

215/75R16
225/65 R17
235/65R17
235/60R18
235/55R19.

WARNING: Tires should be inflated to the recommended pressures (as given in the Owners Handbook) only when the

tires are cold (ambient temperature). If the tires have been subjected to use or exposed to direct sunlight, move the
vehicle into a shaded position and allow the tires to cool before checking/adjusting the pressures.

Tire Changing

On vehicles fitted the TPMS, care must be taken when removing and refitting tires to ensure that the tire pressure sensor
is not damaged.
