Frelander 2. Manual - part 1

Important Safety Instructions

Appropriate service methods and correct repair procedures are essential for the safe, reliable operation of all motor
vehicles as well as the personal safety of the individual carrying out the work.

Anyone who departs from the instructions provided in this manual must first establish that personal safety or vehicle
integrity is not compromised by the choice of method, tools or components.

Warnings, Cautions and Notes in This Manual

WARNING: Warnings are used to indicate that failure to follow a procedure correctly may result in personal injury.

CAUTION: Cautions are used to indicate that failure to follow a procedure correctly may result in damage to the

vehicle or equipment being used.

• NOTE: Notes are used to provide additional essential information required to carry out a complete and satisfactory
repair.

Generic warnings or cautions are in their relevant description and operation procedure within section 100-00. If the generic
warnings or cautions are required for a procedure, there will be a referral to the appropriate description and operation
procedure.

If a warning, caution or note only applies to one step, it is placed at the beginning of the specific step.

Trustmark Authoring Standards (TAS) Removal and Installation Procedures

• NOTE: TAS style procedures can be identified by steps that have no accompanying step text and the magenta color of
the electrical connectors and fasteners such as nuts, bolts, clamps or clips.

A TAS removal and installation procedure uses a sequence of color illustrations to indicate the order to be followed when
removing/disassembling or installing/assembling a component.

Many of the TAS procedures will have the installation information within the removal steps. These procedures will have the
following note at the beginning of the procedure:

• NOTE: Removal steps in this procedure may contain installation details.

Items such as O-ring seals, gaskets, seals, self-locking nuts and bolts are to be discarded and new components installed
unless otherwise stated within the procedure. Coated nuts or bolts are to be reused, unless damaged or otherwise stated
within the procedure.

Specification procedures will contain all technical data that are not part of a repair procedure.

TAS Graphics

Colors used in the graphic are as follows:

Blue - Indicates the target item, item to be removed/installed or disassembled/assembled
Green and Brown - Indicates a secondary item that needs to be detached, removed/installed or
disassembled/assembled prior to the target item
Magenta - Indicates electrical connectors and fasteners such as nuts, bolts, clamps or clips
Pale Blue - is for the special tool(s) and general equipment.

There may be multiple steps assigned to one illustration.

Numbered pointers are used to indicate the number of electrical connectors and fasteners such as nuts, bolts, clamps or
clips.

Items in the illustration can be transparent or use cutouts to show hidden detail(s).

TAS Symbols

Symbols are used inside the graphics and in the text area to enhance the information display. The following paragraphs
describe the various types and categories of symbols.

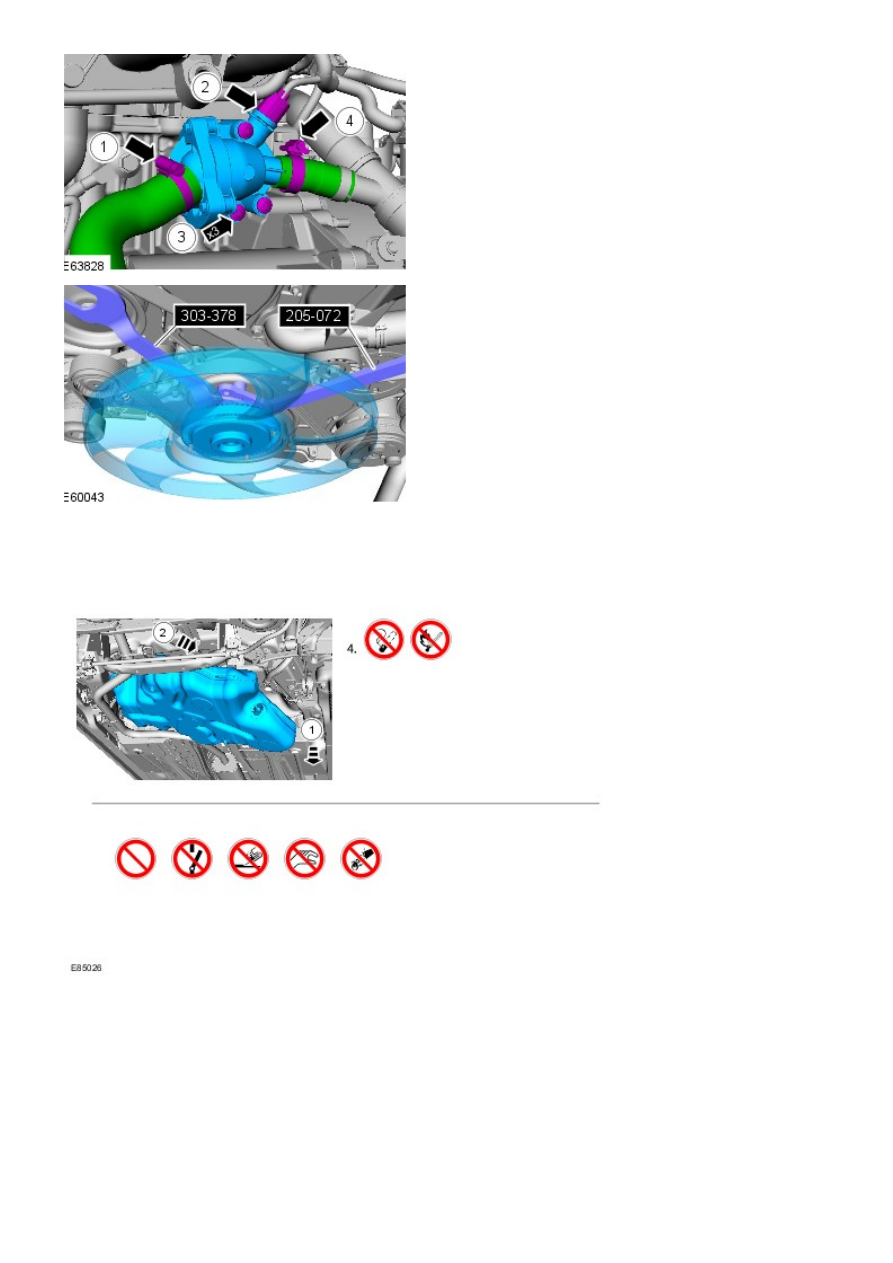

Prohibition symbols advise on prohibited actions to either avoid damage or health and safety related risks.

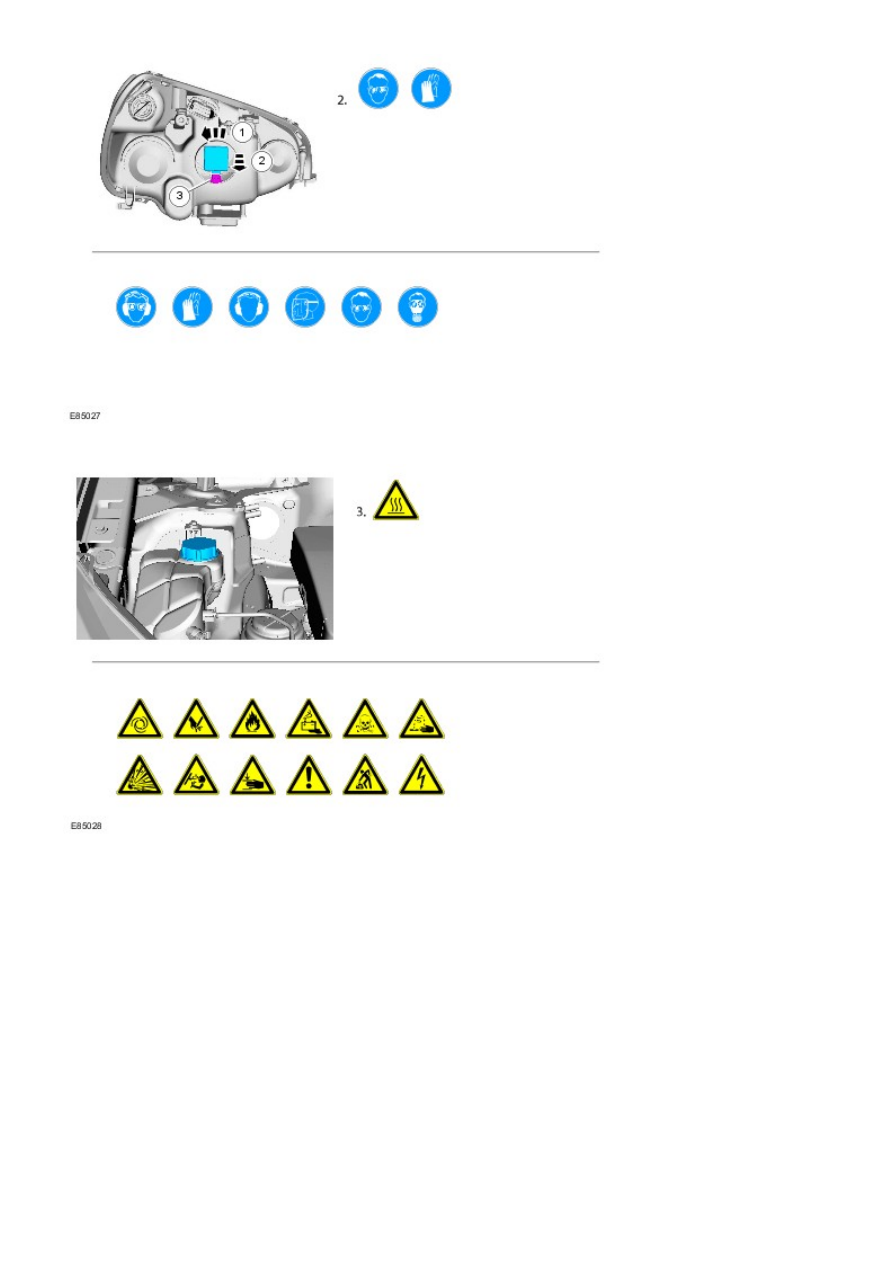

Health and Safety symbols recommend the use of particular protection equipment to avoid or at least reduce the risk or
severity of possible injuries.

Warning symbols are used to indicate potential risks resulting from a certain component or area.

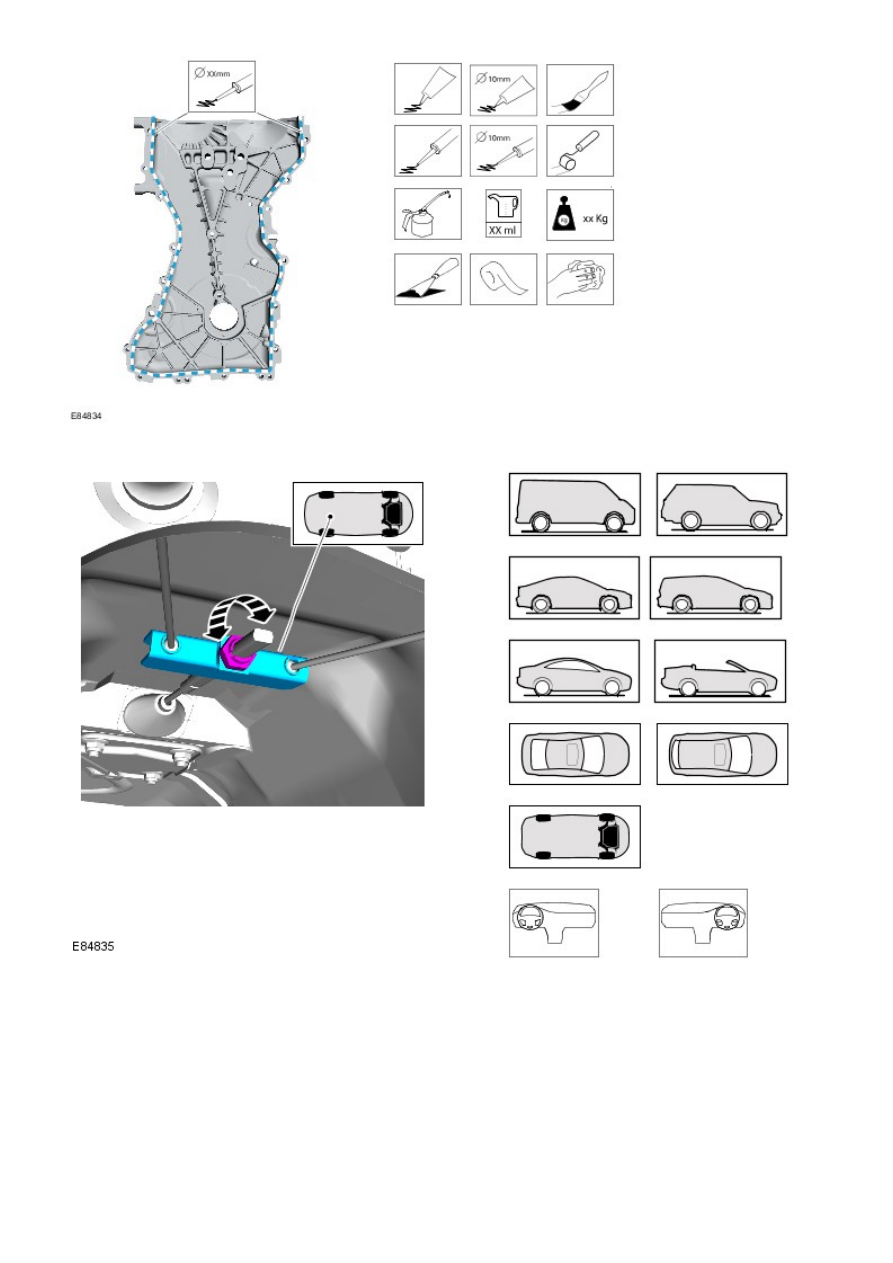

Instruction symbols are used to apply sealer, lubricant, weight, tape or cleaning detergent to a component.

Location symbols are used to show the location of a component or system within the vehicle.

Gearshift lever or selector lever position symbols are used to show which gearshift lever or selector lever position is to be
set.
