PANEL REPAIRS

SEALING AND CORROSION PROTECTION

13

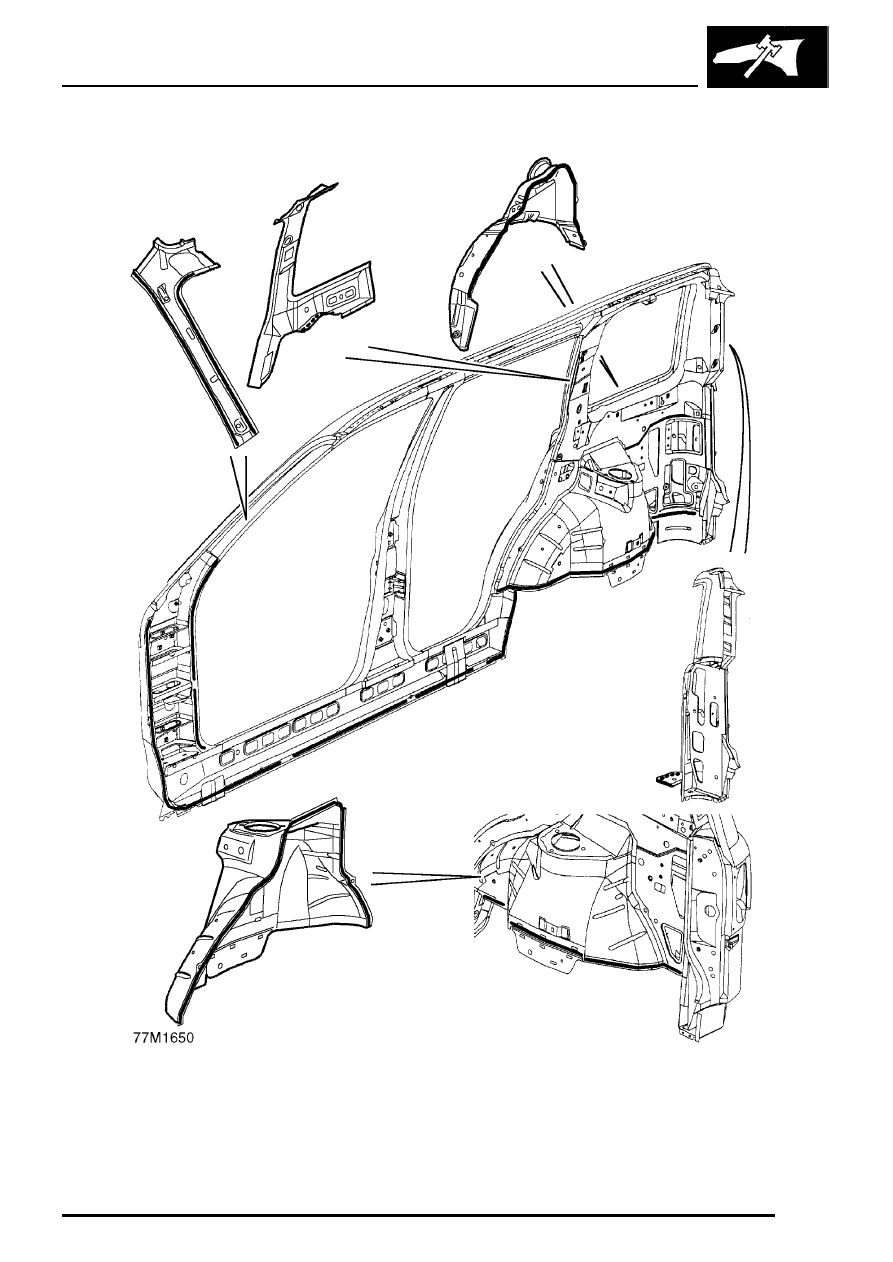

Adhesive on ’A’ post, sill and rear quarter - 5 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads to all joints shown.
Leave sill drain points free of adhesive.

PANEL REPAIRS

14

SEALING AND CORROSION PROTECTION

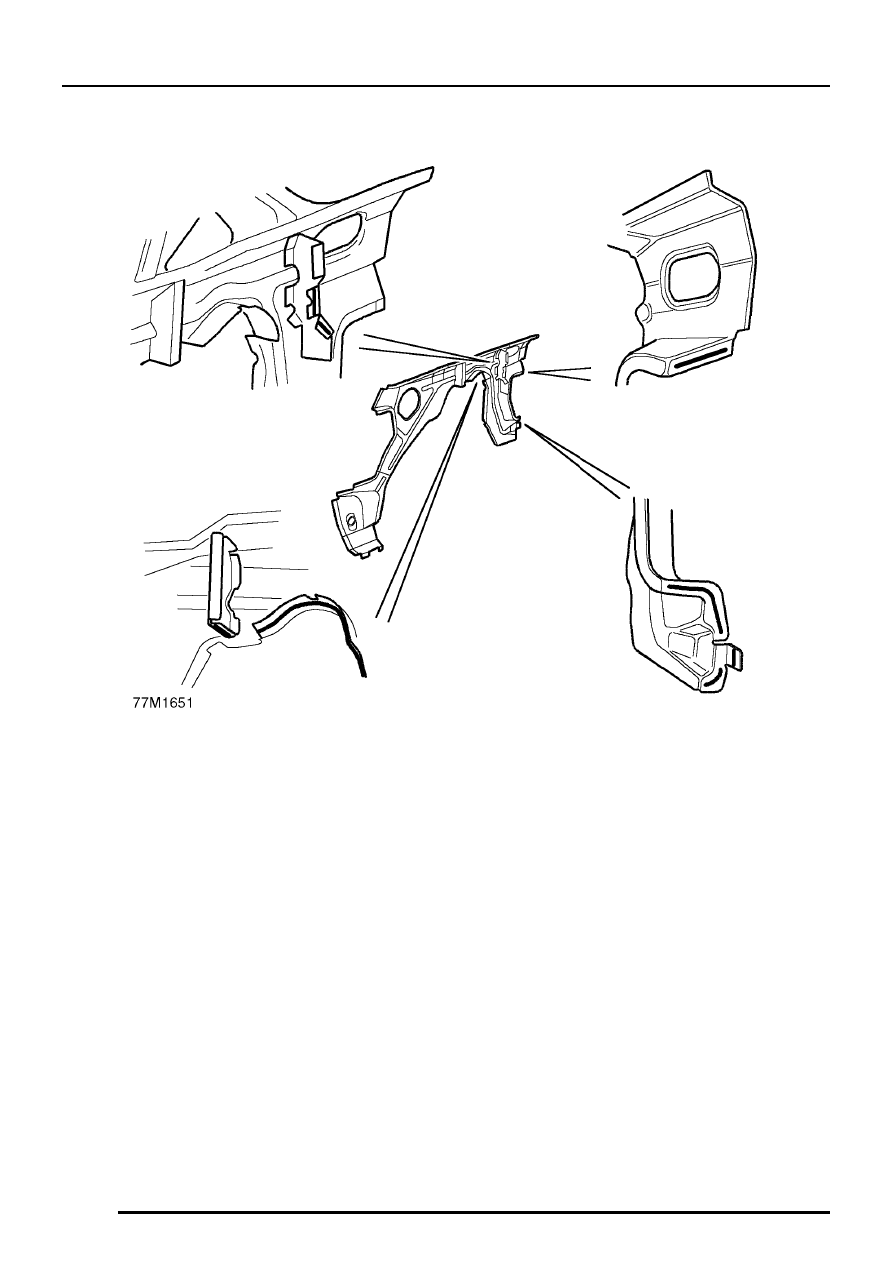

Adhesive on rear wheel arch reinforcement - 3 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads to all joints shown.

PANEL REPAIRS

SEALING AND CORROSION PROTECTION

15

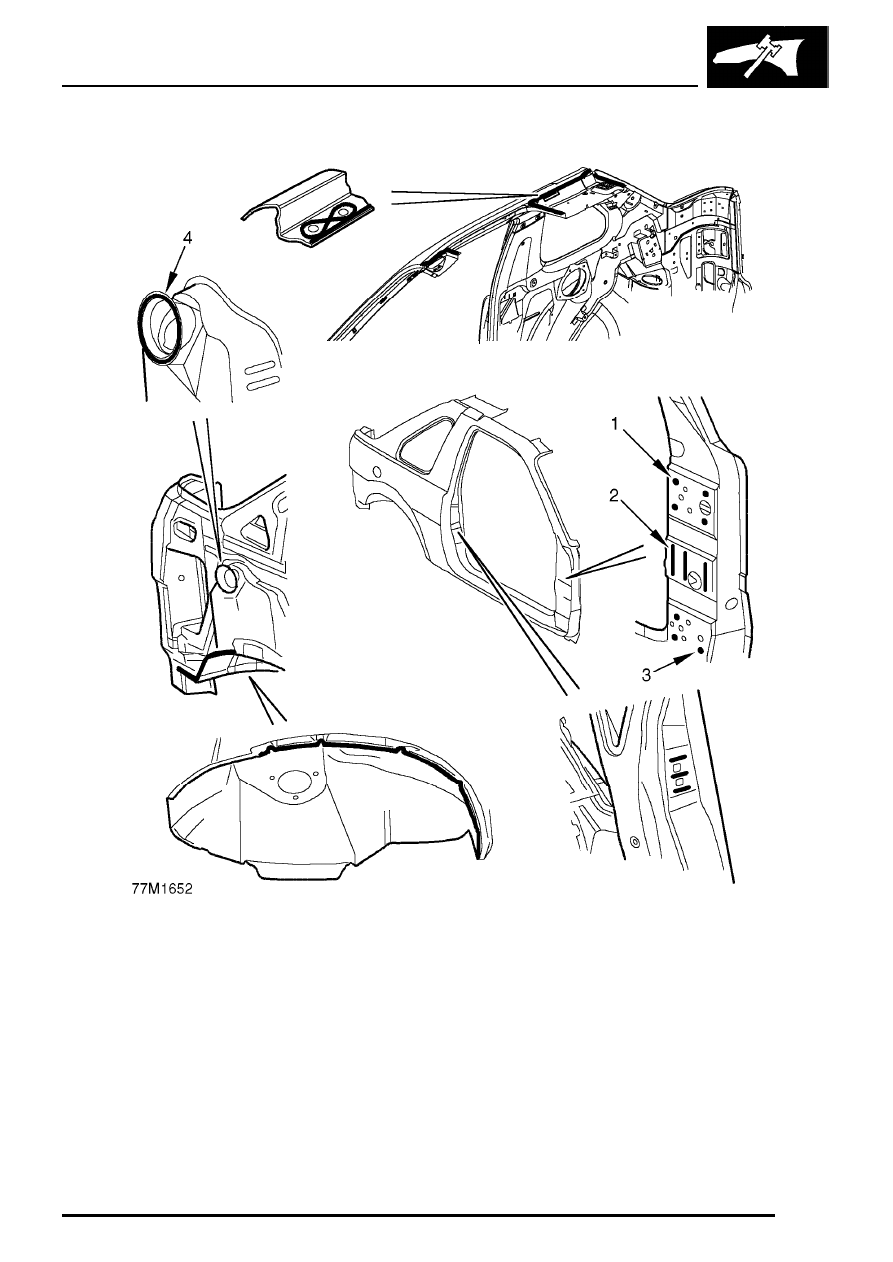

Adhesive on body side and roof - 3 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads except where detailed
otherwise (below).

1. Apply 4 x 10 mm diameter spots
2. Apply 3 x 4 mm diameter beads
3. Apply 3 x 10 mm diameter spots

4. Apply 6 mm diameter bead (fuel resistant seam

sealer)

PANEL REPAIRS

16

SEALING AND CORROSION PROTECTION

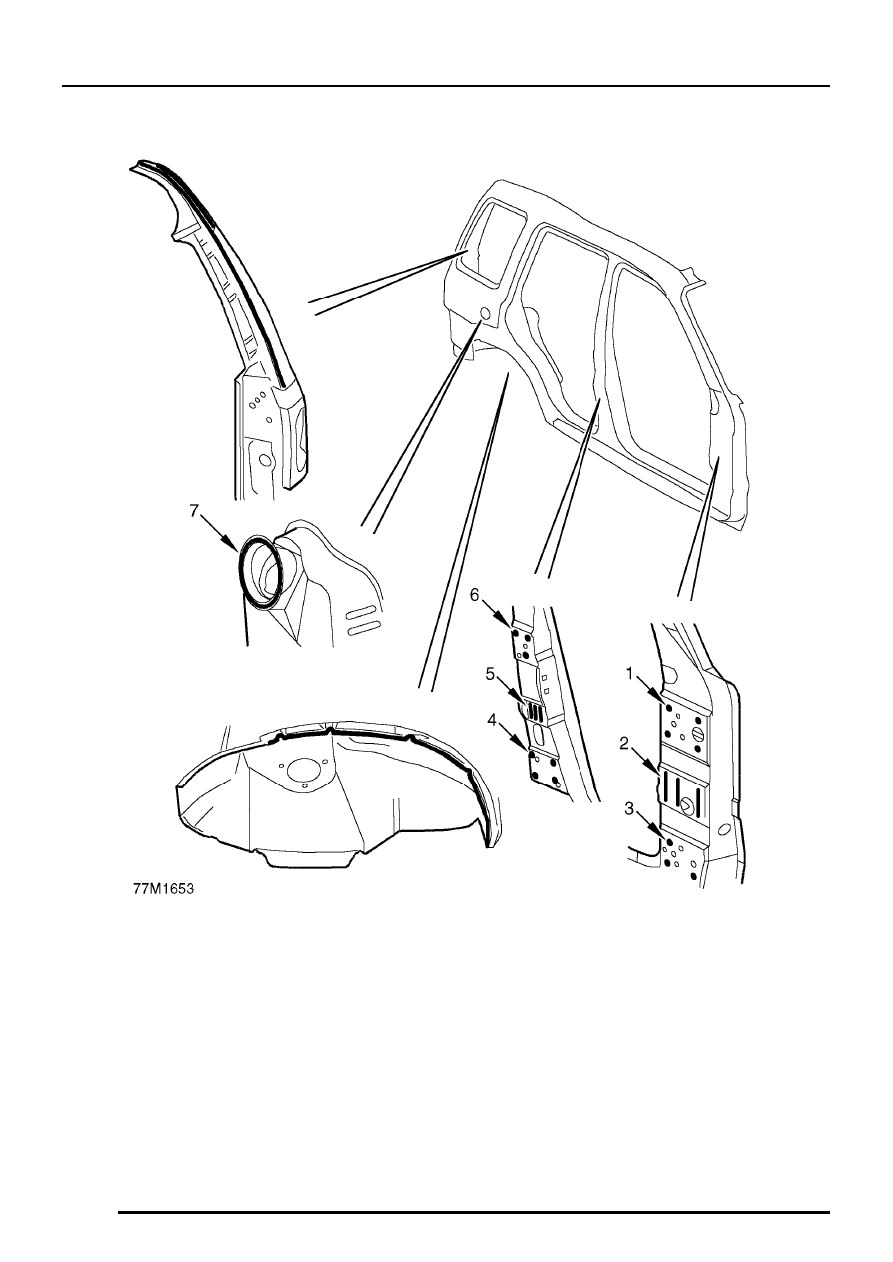

Adhesive on body side - 5 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads except where detailed
otherwise (below).

1. Apply 4 x 10 mm diameter spots
2. Apply 3 x 4 mm diameter beads
3. Apply 3 x 10 mm diameter spots
4. Apply 4 x 10 mm diameter spots

5. Apply 3 x 4 mm diameter beads
6. Apply 3 x 10 mm diameter spots
7. Apply 6 mm diameter bead (fuel resistant seam

sealer)
