BODY

CONTENTS

Page

DESCRIPTION AND OPERATION

FRONT WINDOW REGULATOR

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR WINDOW REGULATOR

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TAIL DOOR WINDOW REGULATOR

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT DOOR CENTRAL LOCKING COMPONENTS

4

. . . . . . . . . . . . . . . . . . . . . .

REAR DOOR CENTRAL LOCKING COMPONENTS

5

. . . . . . . . . . . . . . . . . . . . . . .

TAIL DOOR LOCKING COMPONENTS

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CENTRAL DOOR LOCKING OPERATION

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADJUSTMENTS

DOOR STRIKER - CHECK AND ADJUST

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOOR - ALIGN ON HINGES

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOORS

DOOR ASSEMBLY - FRONT

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOOR ASSEMBLY - REAR

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOOR ASSEMBLY - TAIL

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GLASS - FRONT DOOR

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GLASS - REAR DOOR

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAL - GLASS CHANNEL - REAR DOOR

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCREEN - REAR

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

QUARTER LIGHT - REAR DOOR

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REGULATOR - REAR DOOR GLASS

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REGULATOR - REAR SCREEN

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WAIST SEAL - TAIL DOOR

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - FRONT DOOR - 3 DOOR

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - FRONT DOOR - 5 DOOR

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - REAR DOOR

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - TAIL DOOR

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WATER SHEDDER - LOWER - 3 DOOR

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

POCKET - FRONT DOOR - 3 DOOR

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WATER SHEDDER - UPPER - 3 DOOR

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WATER SHEDDER - TAIL DOOR

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WATER SHEDDER - FRONT DOOR - 5 DOOR

20

. . . . . . . . . . . . . . . . . . . . . . . . . .

WATER SHEDDER - REAR DOOR

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH - FRONT DOOR - 3 DOOR

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH - FRONT DOOR - 5 DOOR

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH - REAR DOOR

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH - TAIL DOOR

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOOR RELEASE - INTERIOR - FRONT DOOR - 3 DOOR

26

. . . . . . . . . . . . . . . . . .

DOOR RELEASE - INTERIOR - FRONT DOOR - 5 DOOR

26

. . . . . . . . . . . . . . . . . .

DOOR RELEASE - INTERIOR - REAR DOOR

27

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CABLE - INTERIOR DOOR RELEASE - FRONT DOOR

27

. . . . . . . . . . . . . . . . . . . .

CABLE - INTERIOR DOOR RELEASE - REAR DOOR

28

. . . . . . . . . . . . . . . . . . . . .

FINISHER - UPPER - TAIL DOOR GLASS

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - SIDE - TAIL DOOR GLASS

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HANDLE - EXTERIOR - REAR DOOR

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HANDLE - EXTERIOR - TAIL DOOR

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HANDLE - EXTERIOR - FRONT DOOR

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DOOR PULL - FRONT

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BODY

CONTENTS

Page

EXTERIOR FITTINGS

WING - FRONT

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WHEEL ARCH LINER - FRONT

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANEL - UNDERBELLY

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MIRROR - EXTERIOR - ELECTRIC

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MUD FLAP - FRONT

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MUD FLAP - REAR

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MOUNTING BRACKET - SPARE WHEEL

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SIDE RAIL - ROOF RACK - 5 DOOR

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BONNET

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CABLE - BONNET RELEASE

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BUMPER VALANCE - FRONT

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BUMPER VALANCE - REAR

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - SILL - LOWER

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - ROOF PANEL

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WHEEL ARCH EXTENSION - REAR

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GRILLE - FRONT

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VENT - REAR QUARTER

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INTERIOR TRIM COMPONENTS

SUN VISOR

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - ’A’ POST

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - REAR QUARTER LOWER - 3 DOOR

2

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - REAR QUARTER LOWER - 5 DOOR

3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - REAR QUARTER UPPER - 3 DOOR

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - REAR QUARTER UPPER - 5 DOOR

5

. . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - ’B/C’ POST UPPER - 5 DOOR

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER -’B/C’ POST LOWER - 5 DOOR

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CASING - BODY SIDE - REAR

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONSOLE - FRONT

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONSOLE - REAR

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FASCIA

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STOWAGE BOX - FASCIA

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CARPET - LOADSPACE

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GLOVE BOX

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HEADLINING - 5 DOOR

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HEADLINING - 3 DOOR

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCREENS

WINDSCREEN

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GLASS - BODY SIDE - REAR

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BODY

CONTENTS

Page

SEATS AND SEAT BELTS

SEAT - FRONT

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAT - RH REAR - 5 DOOR

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CUSHION AND SQUAB - REAR SEAT - 3 DOOR

3

. . . . . . . . . . . . . . . . . . . . . . . . .

CUSHION COVER - FRONT SEAT

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CUSHION COVER - RH REAR SEAT - 5 DOOR

6

. . . . . . . . . . . . . . . . . . . . . . . . . .

CUSHION COVER - REAR SEAT - 3 DOOR

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CUSHION COVER - LH REAR SEAT - 5 DOOR

10

. . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - SEAT BASE - FRONT SEAT

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - CUSHION SIDE - FRONT SEAT

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

LUMBAR SUPPORT - FRONT SEAT

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH ASSEMBLY - REAR SQUAB - RH

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LATCH ASSEMBLY - REAR SQUAB - LH

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SQUAB COVER - FRONT SEAT

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SQUAB COVER - REAR SEAT - 3 DOOR

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SQUAB COVER - LH REAR SEAT - 5 DOOR

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

SQUAB COVER - RH REAR SEAT - 5 DOOR

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SUNROOF

SUN ROOF ASSEMBLY - 3 DOOR

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WIND DEFLECTOR - GLASS SUN ROOF - 3 DOOR

3

. . . . . . . . . . . . . . . . . . . . . . .

SEAL - SUN ROOF TRAY

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SUN ROOF ASSEMBLY - 5 DOOR

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANEL GLASS - SUN ROOF - 5 DOOR

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAL - PANEL GLASS - SUN ROOF - 5 DOOR

6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MOTOR - SUN ROOF

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRIVE CABLES & SLIDE ASSEMBLIES

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRAIN TUBE - SUN ROOF - FRONT - 5 DOOR

8

. . . . . . . . . . . . . . . . . . . . . . . . . . .

DRAIN TUBE - SUN ROOF - REAR - 5 DOOR

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

FINISHER - SUN ROOF FLANGE TO HEADLINING

9

. . . . . . . . . . . . . . . . . . . . . . .

WIND DEFLECTOR - SUN ROOF - 5 DOOR

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

BLIND - SUN ROOF - 5 DOOR

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SWITCH - SUN ROOF

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAL - SUN ROOF TRAY - 5 DOOR

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BODY

DOORS

1

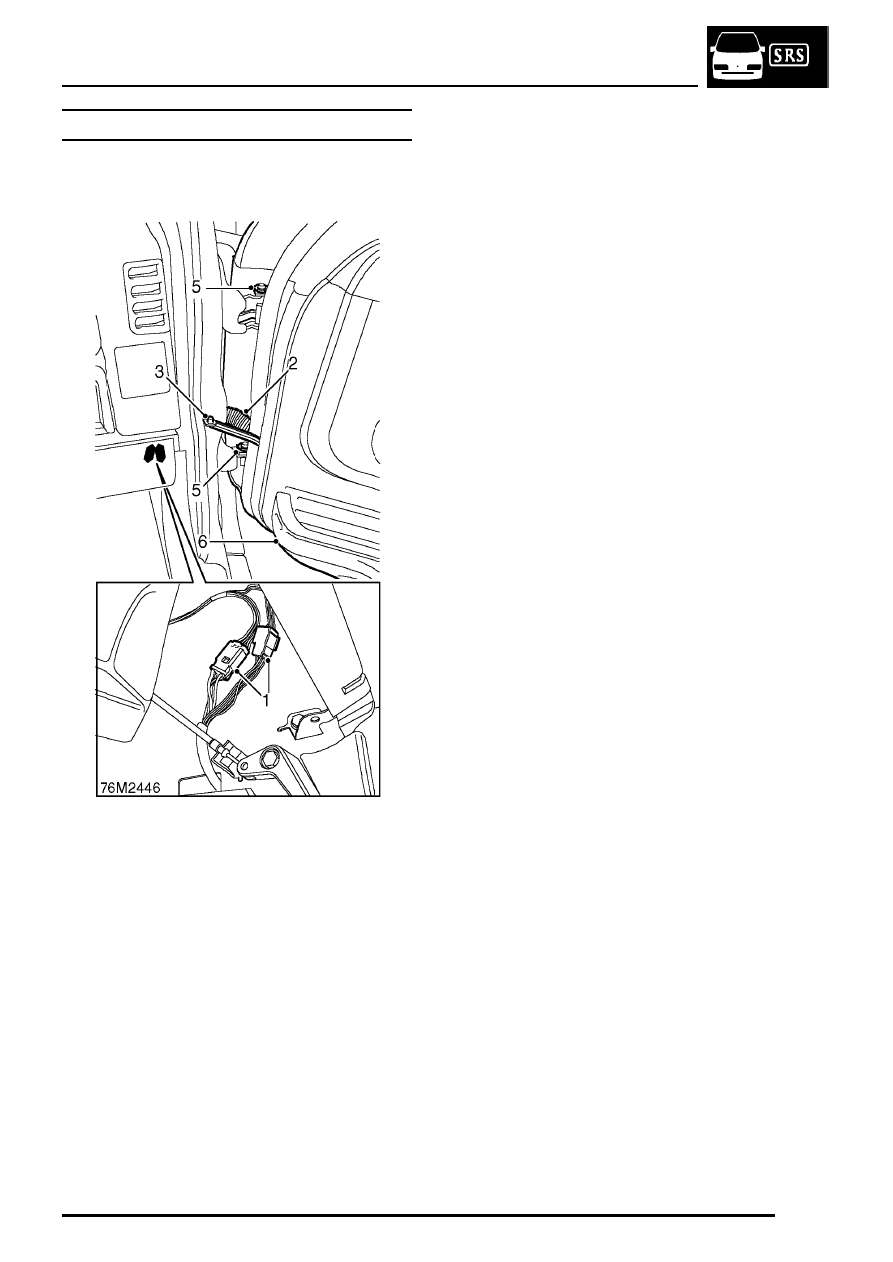

DOOR ASSEMBLY - FRONT

Service repair no - 76.28.01/99

Remove

1. Release and disconnect 2 multiplugs from

lower ’A’ post.

2. Release harness sheath from ’A’ post and pull

door harness through ’A’ post.

3. Remove roll pin from door check strap, and

release check strap from ’A’ post.

4. Discard roll pin.
5. Remove 2 ’C’ clips from door hinges.
6. With assistance raise and remove door.

Refit

1. With assistance position door to hinges.
2. Fit ’C’ clips to hinge pins.
3. Position check strap to ’A’ post and secure with

NEW roll pin.

4. Feed door harness through ’A’ post and secure

harness sheath.

5. Connect and secure multiplugs at base of ’A’

post.

6. Check door alignment.

See Adjustments.
