INFORMATION

12

BODY DIMENSIONS

GAPS AND PROFILES

The following information is to be used as a guide to
assist the technician in refitting exterior body panels
and trim items so as to achieve a correctly aligned
vehicle.

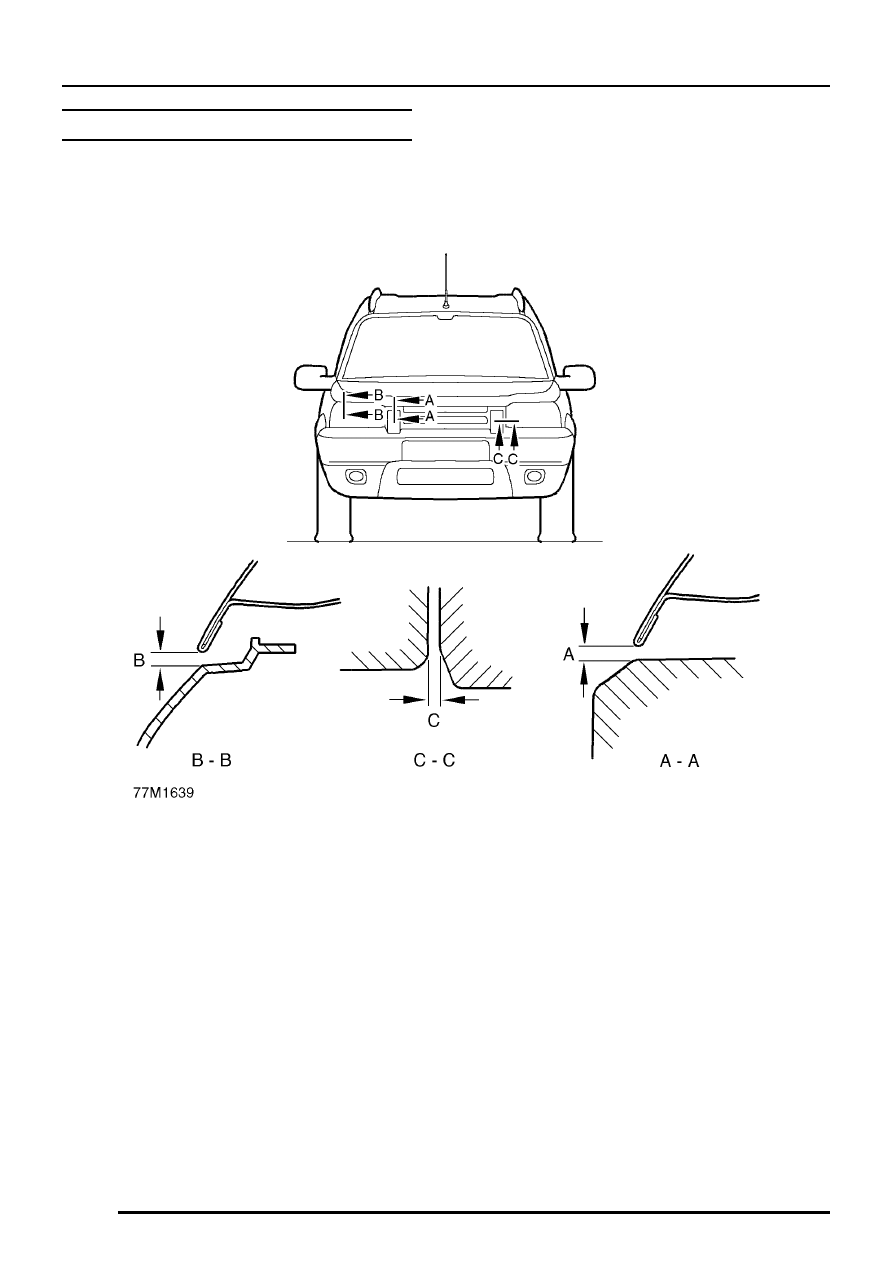

Gap A - Bonnet to Bumper overrider. Even gaps
side to side, tolerance +/- 1.0mm.

Gap B - Bonnet to headlamp. Even gaps side to
side, tolerance +/- 1.0mm.

Gap C - Headlamp to Bumper overrider. Visually
even gaps within 2.0mm.

INFORMATION

BODY DIMENSIONS

13

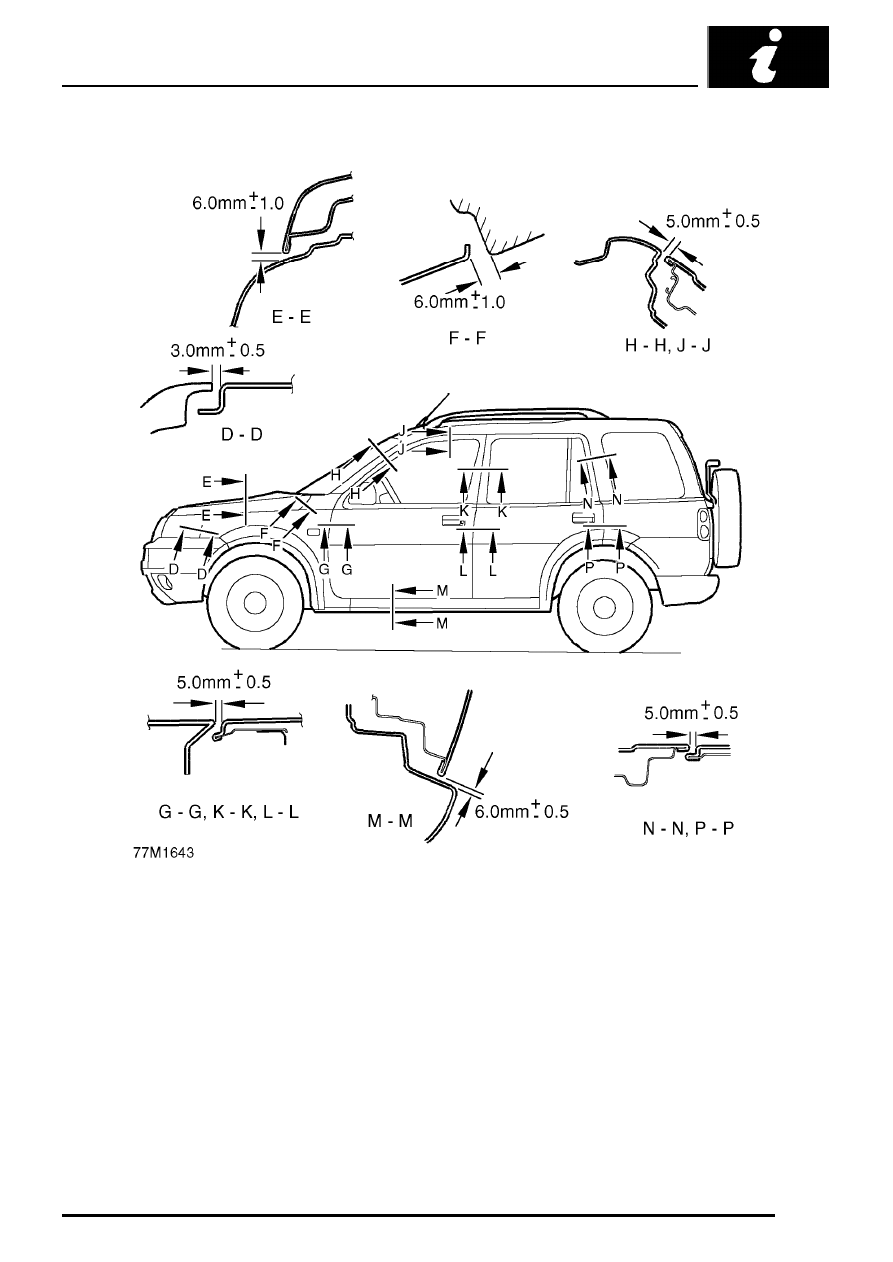

Section D-D, headlamp to wing, gap (3.0mm
minimum). If the wing has been exposed to oven
curing set gap to 4.4 mm to enable subsequent
expansion.

Section E-E and F-F, wing to bonnet, gaps.

Section G-G, wing to front door, gap. Profile of wing
to front door is 0.0mm nominal, tolerance
+1.0/-0.0mm.

Section H-H and J-J, front door frame to body, gap.
Profile of front door frame to body is -2.5mm
nominal, tolerance +0.0/-1.0mm.

Section K-K and L-L, front door to rear door, gaps.
Profile of front door to rear door is 0.0mm nominal,
tolerance +0.0/-1.0mm.

Section M-M, bottom of door to sill, gap.

Section N-N and P-P, rear door to body, gaps.
Profile of rear door to body is 0.0mm nominal,
tolerance +1.0/-0.0mm.

INFORMATION

14

BODY DIMENSIONS

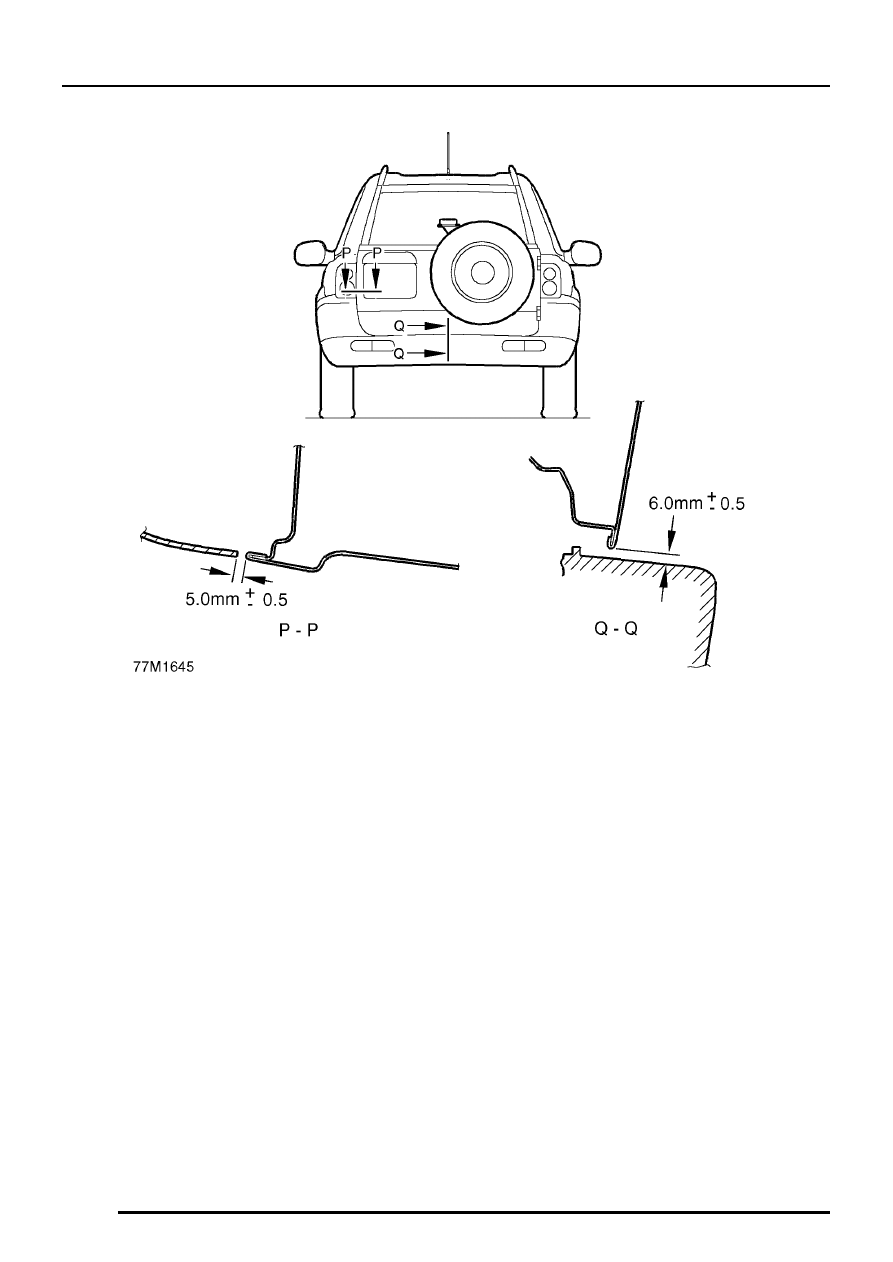

Section P-P, taildoor to rear lamp, gap.

Section Q-Q, taildoor to rear bumper, gap.

INFORMATION

SEALING AND CORROSION PROTECTION

1

APPROVED MATERIALS

Description - Usage

Supplier

Part Number

Cavity waxes

Inner Cavity Wax (Amber)

3M

08901/11/21

Inner Cavity Wax (Transparent)

3M

08909/19/29

Cavity Wax

Croda

PW57

Engine bay waxes/lacquers

Astrolan Engine Bay Wax and Cosmetic Wax

Astors

DA3243/1

Engine Bay and Cosmetic Wax/Lacquer

Croda

PW197

Engine Bay Cosmetic Wax/Lacquer

Dinol

4010

Miscellaneous materials

Aerosol Auto Adhesive (Trim) - impact adhesive for trim parts

3M

08080

Flexible Parts Repair Material - rubber modified polypropylene parts

3M

05900

Waterproof Cloth Tape - sealing panel apertures

3M

Y387/Y3998

Sound Dampening Foam

Gurit-Essex

Betacore 7999

Water Shedder Repair (Aerosol)

Teroson

-

Seam sealers

Body Caulking - type (b) gaps between panels

3M

08568

Bolted Panel Sealer - between bolted panels

3M

08572

Drip Chek Clear - bolted, spot welded and bonded panel edges; type
(a) and (b) gaps between panels; type (c) clinch joints

3M

08401

Drip Chek Heavy - type (b) gaps between panels; type (c) clinch joints

3M

08531

Continued.....
