WIPERS AND WASHERS

REPAIRS

84-5

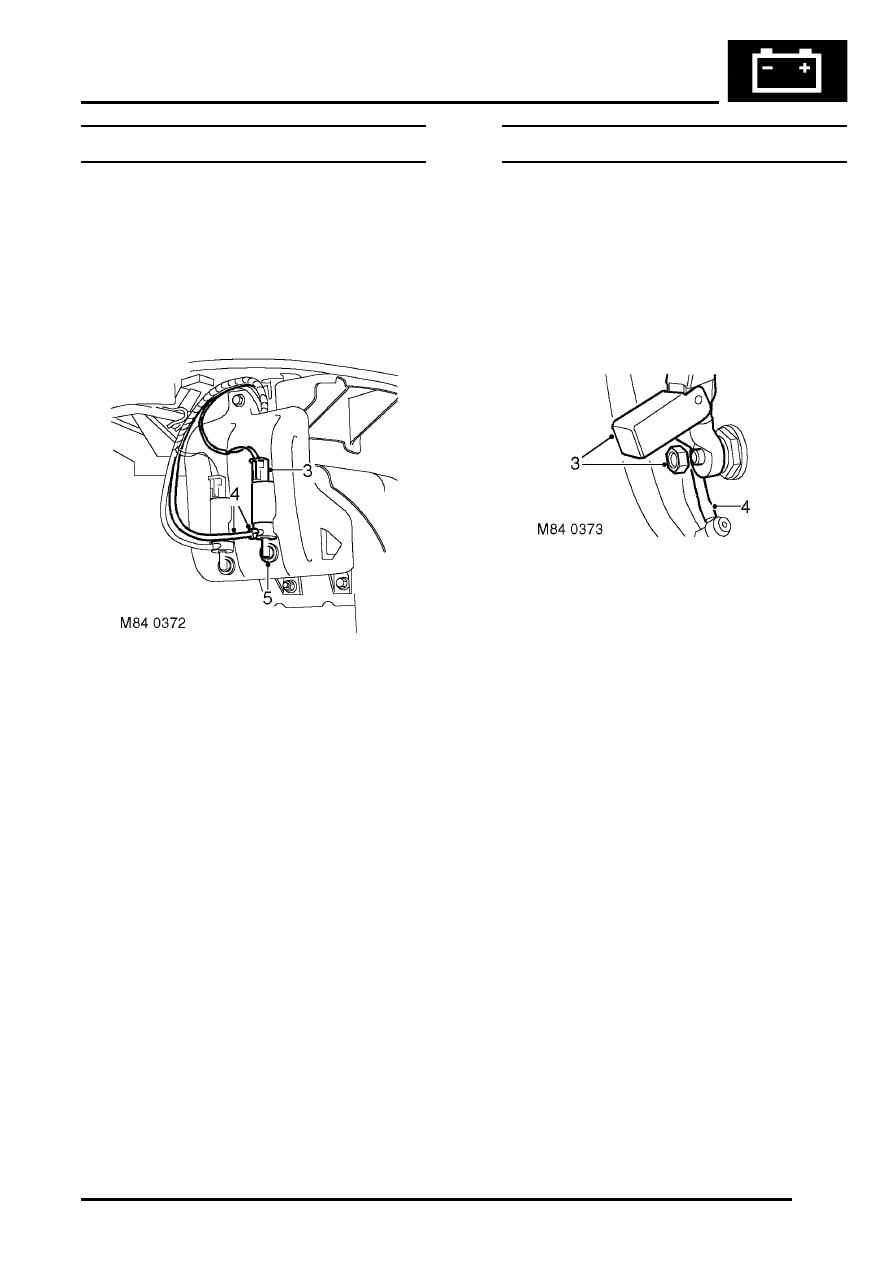

Pump - washer

$% 84.30.21

Remove

1. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

2. Position container to catch windscreen washer

fluid.

3. Disconnect multiplug from washer pump.
4. Release hose from pump.
5. Remove washer pump from reservoir and

remove and discard pump seal.

Refit

1. Fit new pump sealing grommet to reservoir.
2. Fit pump to reservoir.
3. Connect hose and multiplug to pump.
4. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

Arm - wiper

$% 84.35.01

Remove

1. Remove wiper blade.



 +

 WIPERS AND WASHERS, REPAIRS,

Blade - wiper.

2. Remove spare wheel mounting bracket.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bracket - spare wheel mounting.

3. Raise nut cover on wiper arm and remove nut.
4. Release washer jet tube and remove wiper

arm.

NOTE: Do not carry out further dismantling if
component is removed for access only.

5. Release washer jet and washer jet tube from

wiper arm.

Refit

1. Position and secure washer tube and jet to

wiper arm.

2. Position wiper arm to tail door and connect

washer tube.

3. Set wiper arm with tip contacting joint line

between waist seal and rear door. Fit and
tighten wiper arm nut to 13 Nm (10 lbf.ft).

4. Fit wiper blade.



 +

 WIPERS AND WASHERS, REPAIRS,

Blade - wiper.

5. Fit spare wheel mounting bracket.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bracket - spare wheel mounting.

WIPERS AND WASHERS

84-6

REPAIRS

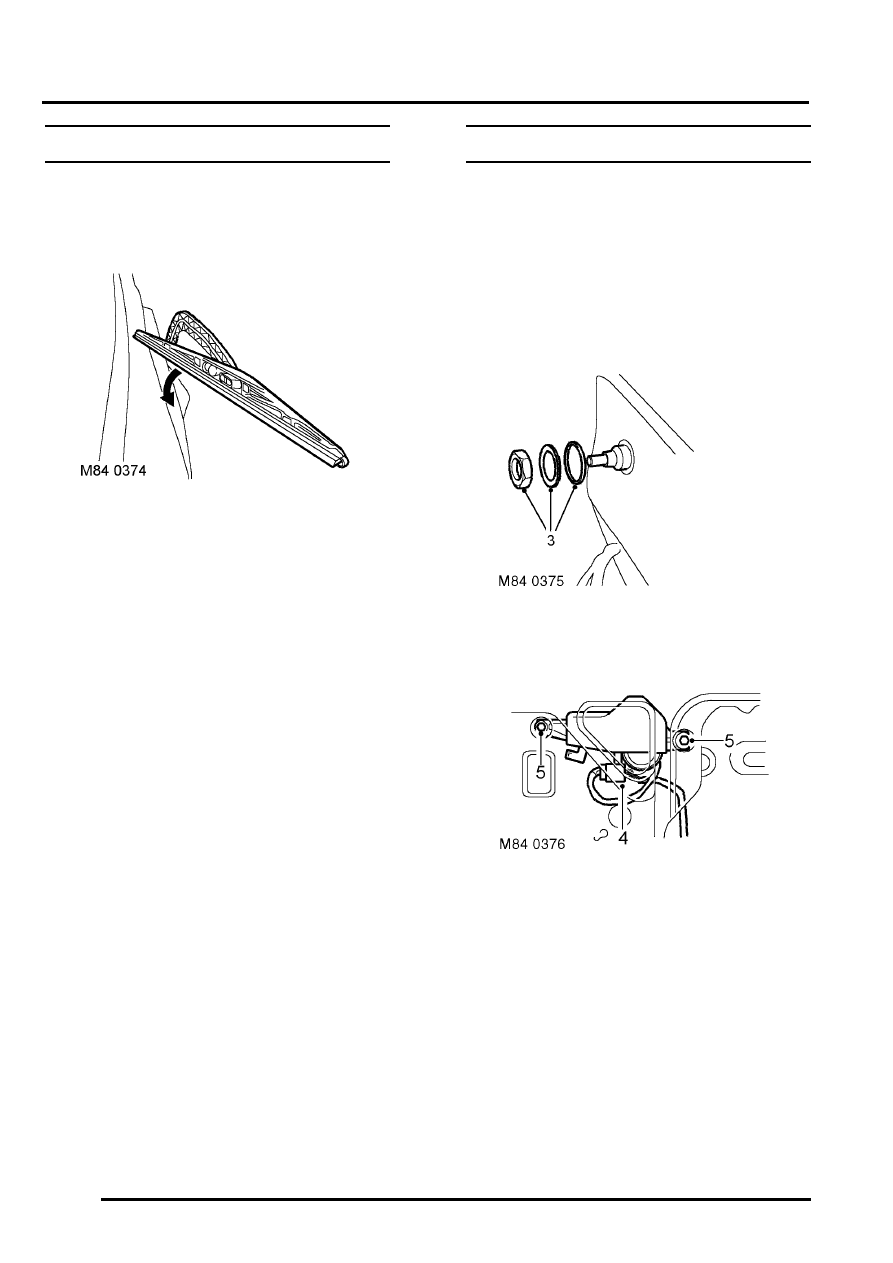

Blade - wiper

$% 84.35.02

Remove

1. Lift wiper arm from tail door glass.
2. Remove wiper blade from arm.

Refit

1. Position new blade to wiper arm.
2. Secure blade in retainer.
3. Position blade to glass.

Motor - wiper

$% 84.35.12

Remove

1. Remove rear wiper arm.



 +

 WIPERS AND WASHERS, REPAIRS,

Arm - wiper.

2. Remove tail door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

tail door.

3. Remove spindle nut and flat washer and

discard rubber seal.

4. Disconnect multiplug from rear wiper motor.
5. Remove 2 bolts securing wiper motor to tail

door.

6. Remove wiper motor.

NOTE: Do not carry out further dismantling if
component is removed for access only.

WIPERS AND WASHERS

REPAIRS

84-7

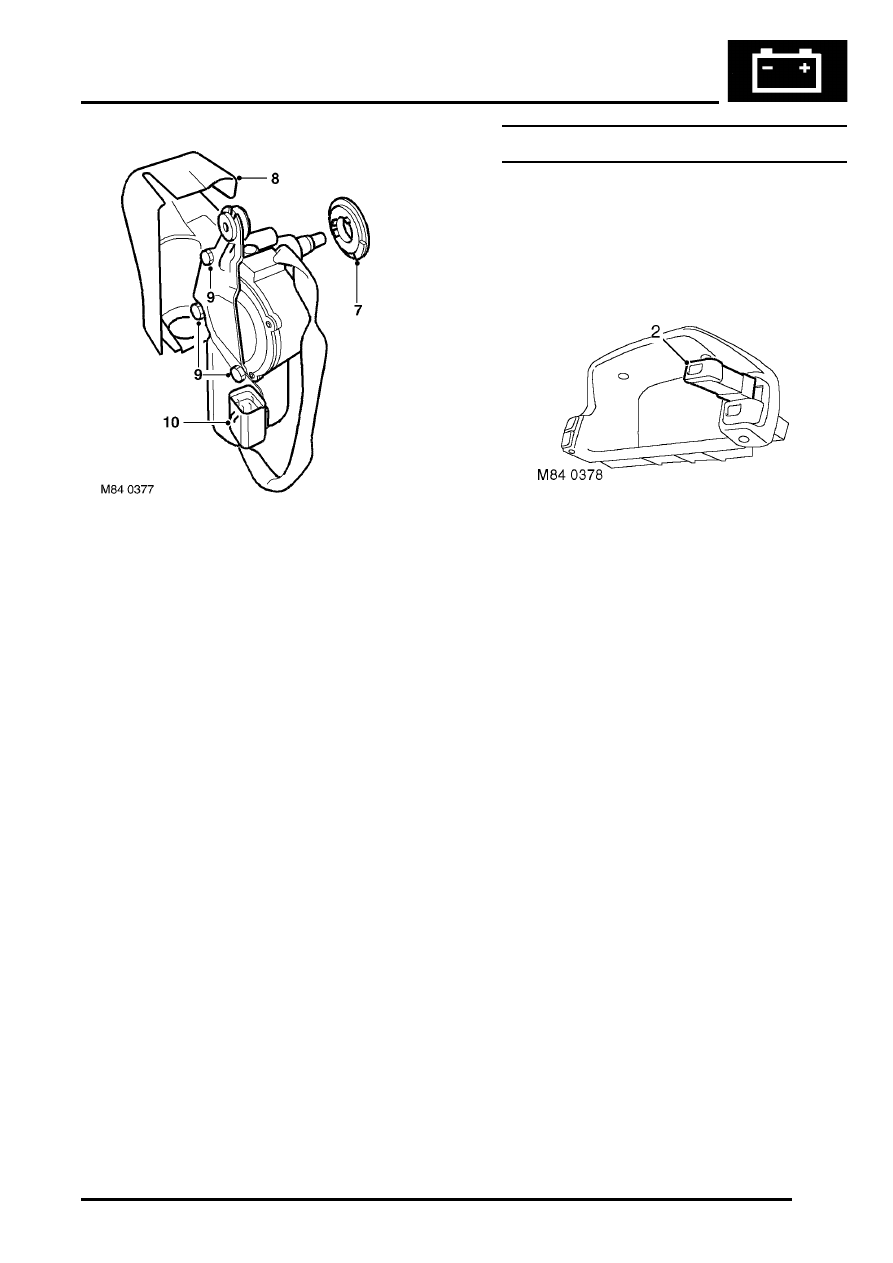

7. Remove and discard spindle sealing washer.
8. Remove motor water shield.
9. Remove 3 bolts securing mounting plate to

wiper motor.

10. Release multiplug and remove mounting plate.

Refit

1. Position mounting plate, tighten bolts and

secure multiplug.

2. Fit motor water shield and new sealing washer

to spindle.

3. Fit wiper motor and tighten bolts to 5 Nm (3.5

lbf.ft).

4. Connect multiplug to rear wiper motor.
5. Fit NEW rubber seal to wiper motor spindle.
6. Fit flat washer and tighten spindle nut to 5 Nm

(3.5 lbf.ft).

7. Fit tail door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

tail door.

8. Fit wiper arm.



 +

 WIPERS AND WASHERS, REPAIRS,

Arm - wiper.

Switch - combined wiper/washer

$% 84.35.34

Remove

1. Remove instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

2. Remove rear wiper switch from instrument

cowl.

Refit

1. Fit switch to instrument cowl.
2. Fit instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

WIPERS AND WASHERS

84-8

REPAIRS

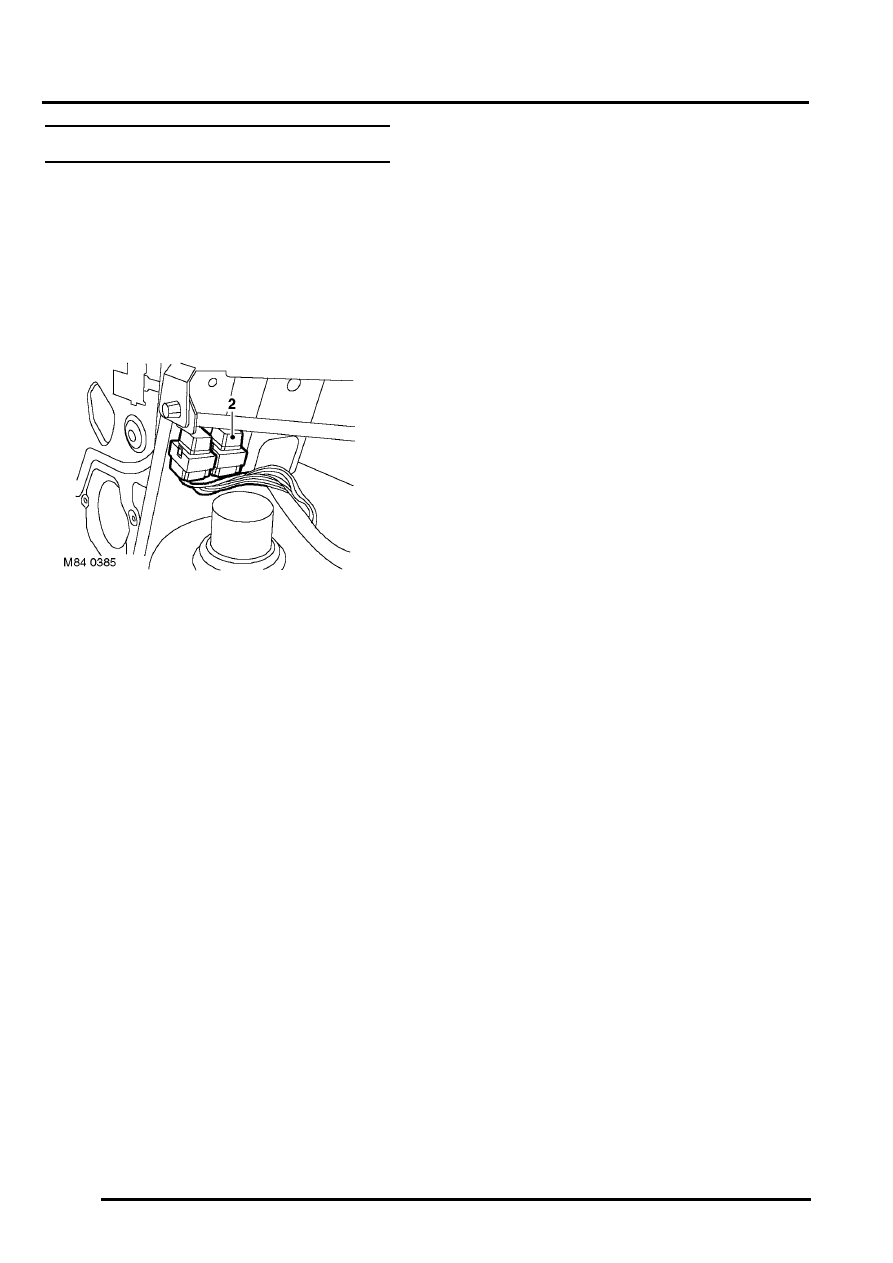

Relay - tailgate wipe - 5 door

$% 84.35.38

Remove

1. Remove RH rear quarter lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

2. Remove rear wiper motor relay.

Refit

1. Fit rear wiper motor relay.
2. Fit RH rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.
