HEATING AND VENTILATION

REPAIRS

80-13

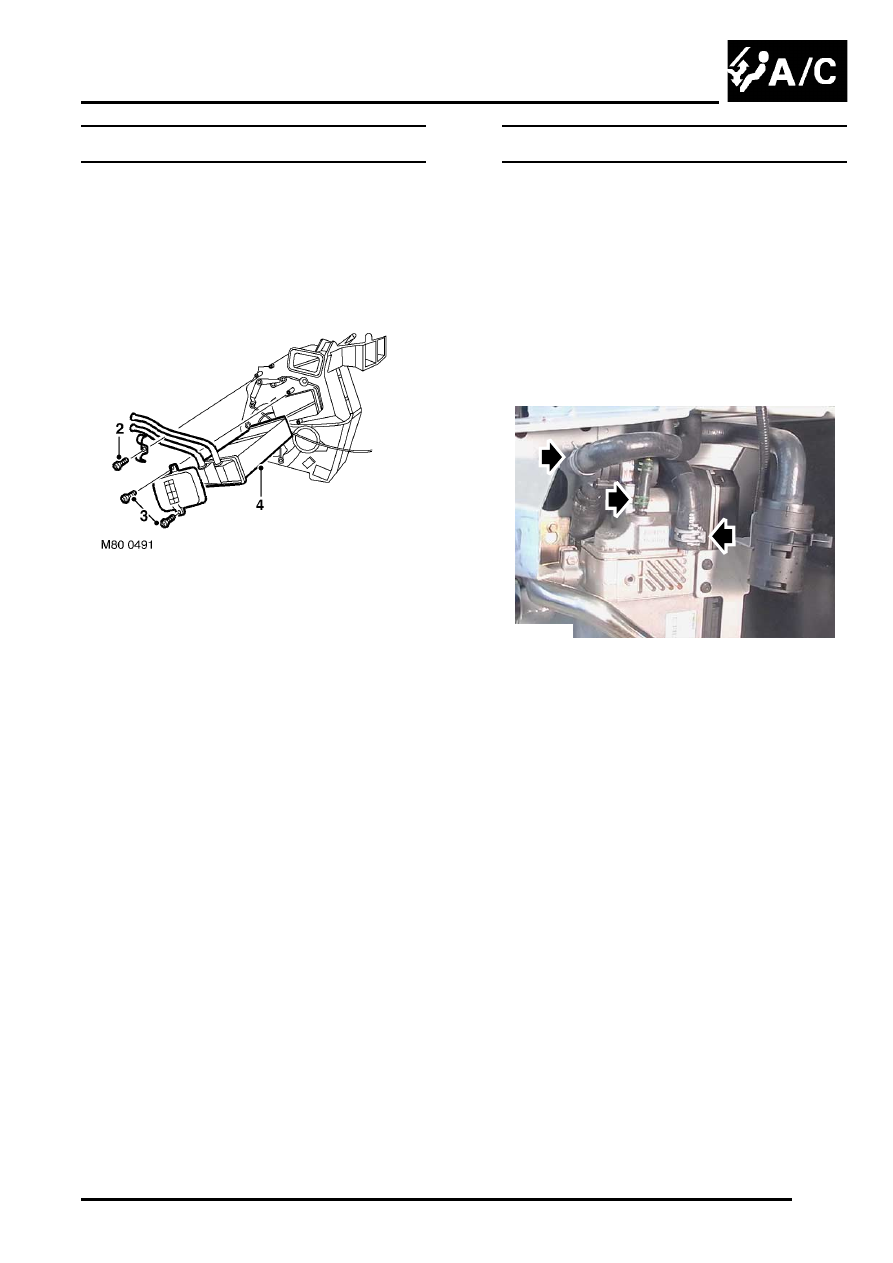

Matrix - heater

$% 80.20.29

Remove

1. Remove heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater unit.

2. Remove screw securing pipe clamp to heater

casing and remove clamp.

3. Remove 2 screws from matrix cover and

remove cover.

4. Remove heater matrix.

Refit

1. Fit heater matrix to heater assembly.
2. Fit matrix cover and secure with screws.
3. Fit pipe clamp and secure with screw.
4. Fit heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater unit.

Fuel burning heater (FBH)

$% 80.40.01

Remove

1. Disconnect battery earth lead.
2. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

3. Drain coolant.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

4. Position container to collect coolant spillage.

5. Release clips, disconnect coolant feed and

return hoses from FBH.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

6. Position an absorbent cloth, release clip and

remove fuel feed hose from FBH. Plug
connections and move aside.

M80 0496

HEATING AND VENTILATION

80-14

REPAIRS

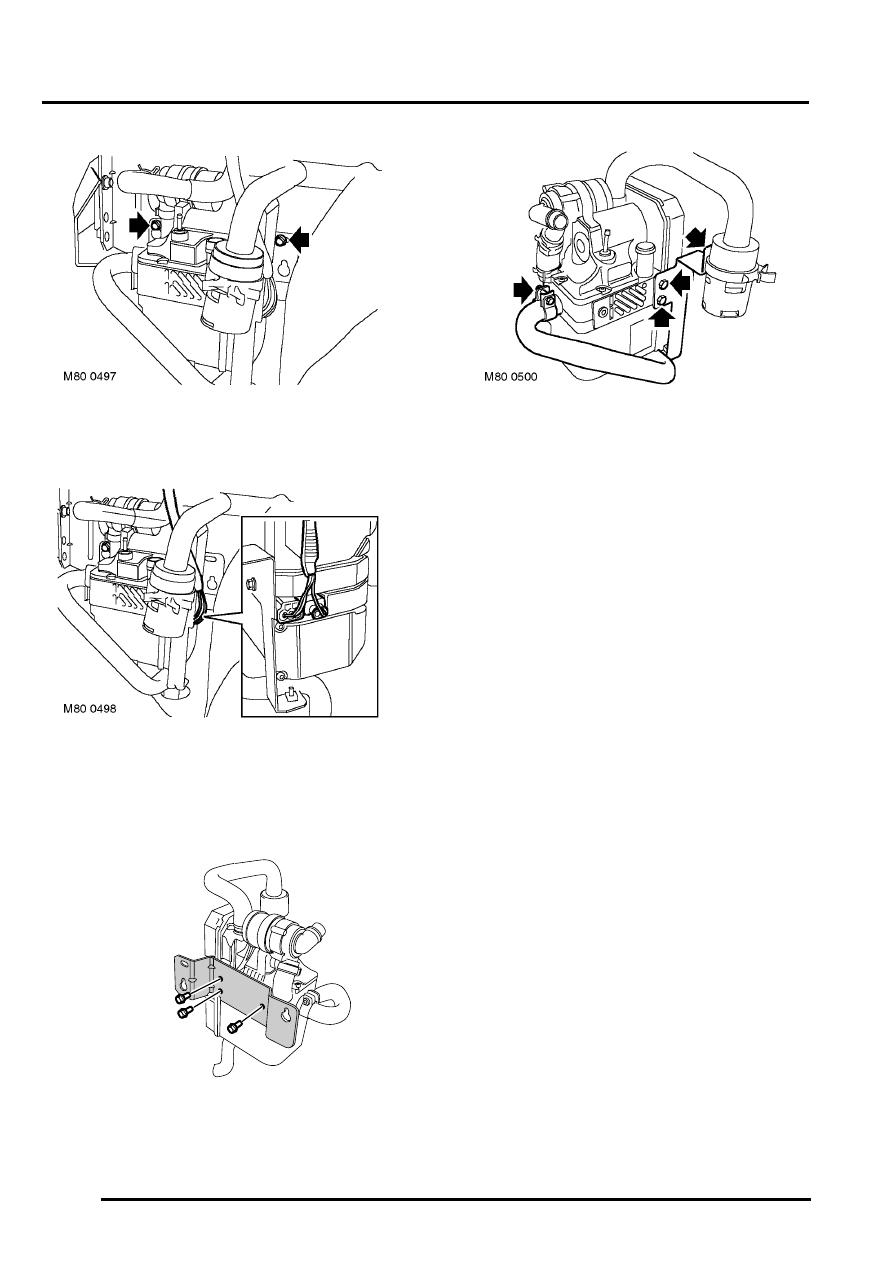

7. Loosen 1 bolt and remove other bolt securing

FBH mounting bracket to body.

8. Release FBH from mounting, disconnect

multiplugs and move assembly aside.

NOTE: Do not carry out further dismantling if
component is removed for access only.

9. Remove 3 bolts securing FBH to mounting

bracket.

10. Remove bracket.

11. Release clip securing air intake hose to FBH,

release clamp from exhaust manifold.

12. Remove 2 bolts securing air intake and exhaust

assembly to FBH and move aside.

Refit

1. Fit exhaust pipe, air intake hose and bracket

assembly to FBH.

2. Fit and tighten bolts to 10 Nm (7.5 lbf.ft).
3. Tighten exhaust pipe clamp to 5 Nm (3.5 lbf.ft).
4. Align air intake hose with mark on casing and

secure with clip.

5. Fit mounting bracket to FBH and tighten bolts to

10 Nm (7.5 lbf.ft).

6. Connect multiplugs to FBH.
7. Fit FBH to body, tighten bolts to 10 Nm (7.5

lbf.ft).

8. Fit coolant  hoses to FBH and secure with clips.
9. Fit fuel feed hose to FBH and secure with clip.

10. Refill cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

11. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

12. Connect battery earth lead.

M80 0499

HEATING AND VENTILATION

REPAIRS

80-15

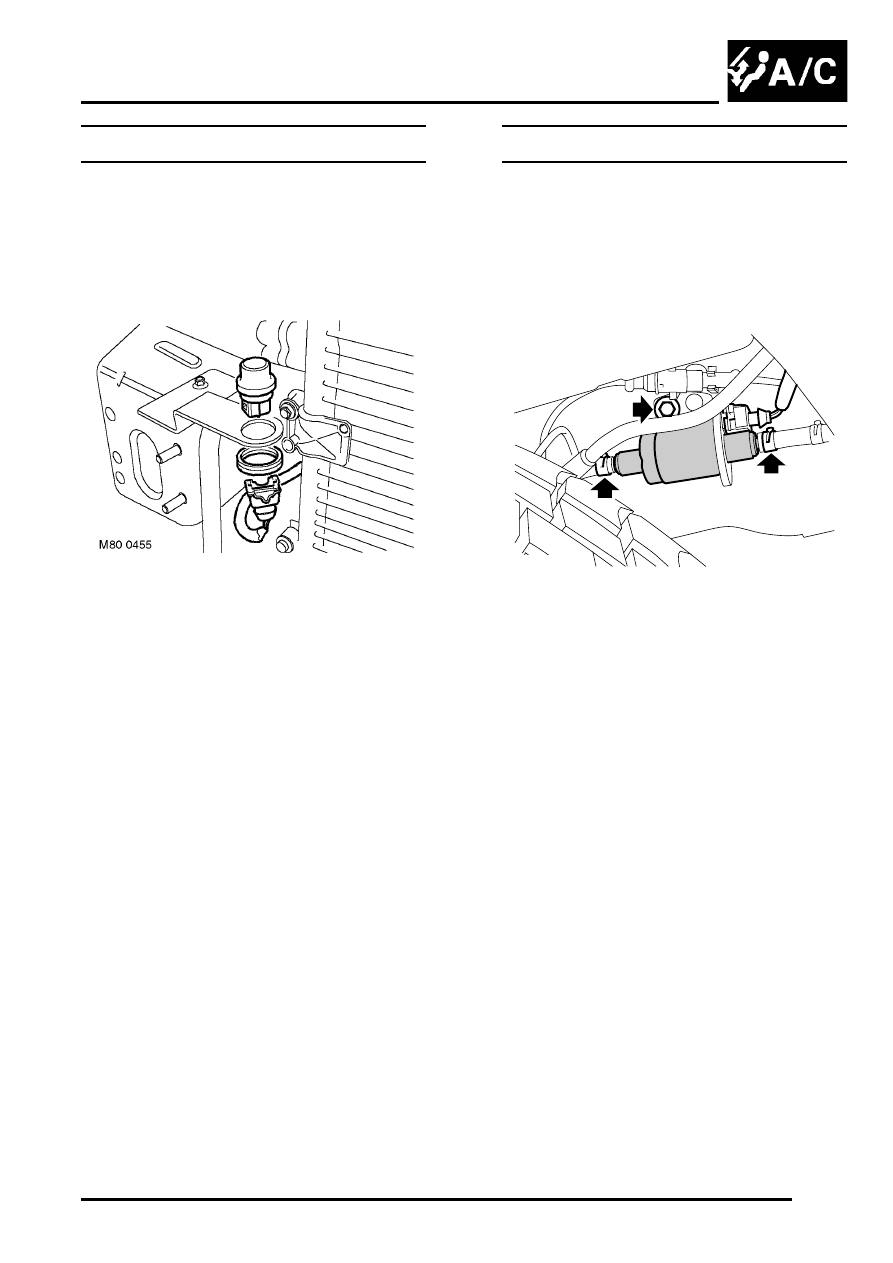

Sensor - outside temperature (OT)

$% 80.40.31

Remove

1. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

2. Disconnect multiplug from OT sensor.
3. Remove OT sensor from mounting bracket,

collect rubber washer and spacer.

Refit

1. Clean OT mounting bracket and sensor.
2. Fit OT sensor to mounting bracket, fit rubber

washer and spacer, connect multiplug.

3. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

Fuel pump - fuel burning heater

$% 80.40.40

Remove

1. Disconnect battery earth lead.
2. Remove RH rear wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

3. Disconnect multiplug from fuel pump.
4. Release clips and remove fuel pipes from fuel

pump.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

5. Release fuel pump from rubber mountings and

remove pump.

Refit

1. Clean fuel hose connections.
2. Position fuel pump and secure in rubber

mountings.

3. Position fuel pipes to pump and secure with

clips.

4. Connect multiplug to fuel pump.
5. Fit rear wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

6. Connect battery earth lead.

M80 0495
