PANEL REPAIRS

PROCEDURES 77-2-19

PROCEDURES

Panel replacement procedure

This information is designed to explain the basic
panel removal and replacement method. This
standard method might vary slightly from one vehicle
to another. The main criterion in removable and
replacement of body panels is that Land Rover`s
original standard is maintained as far as possible.

Remove panel

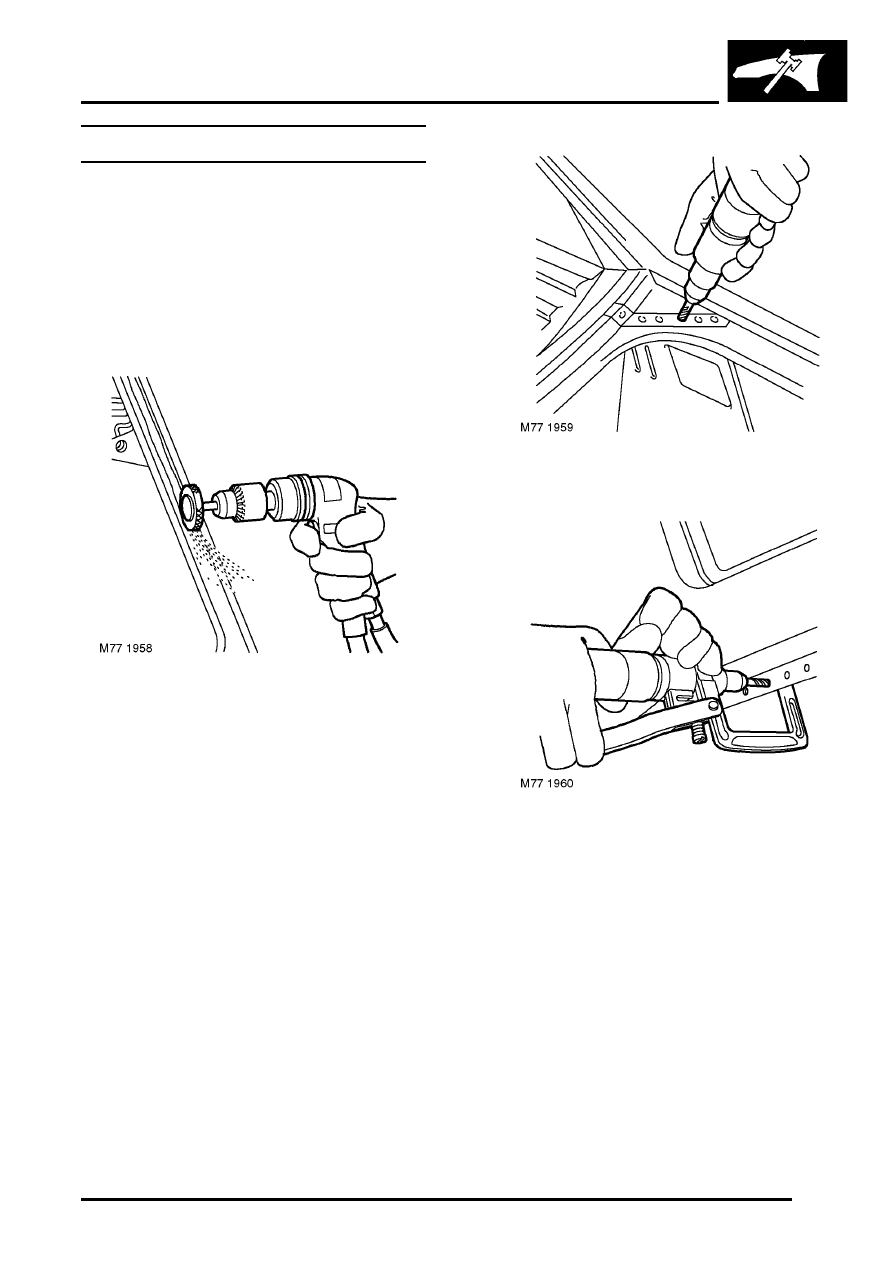

1. Expose resistance spot welds. For those spot

welds which are not obviously visible, use a
rotary drum sander or wire brush fitted to an air
drill, or alternatively a hand held wire brush.

NOTE: In wheel arch areas it may be necessary
to soften underbody coating, using a hot air
gun, prior to exposing spot welds.

2. Cut out welds using a cobalt drill.

3. Alternatively, use a clamp-type spot weld

remover.

PANEL REPAIRS

77-2-20 PROCEDURES

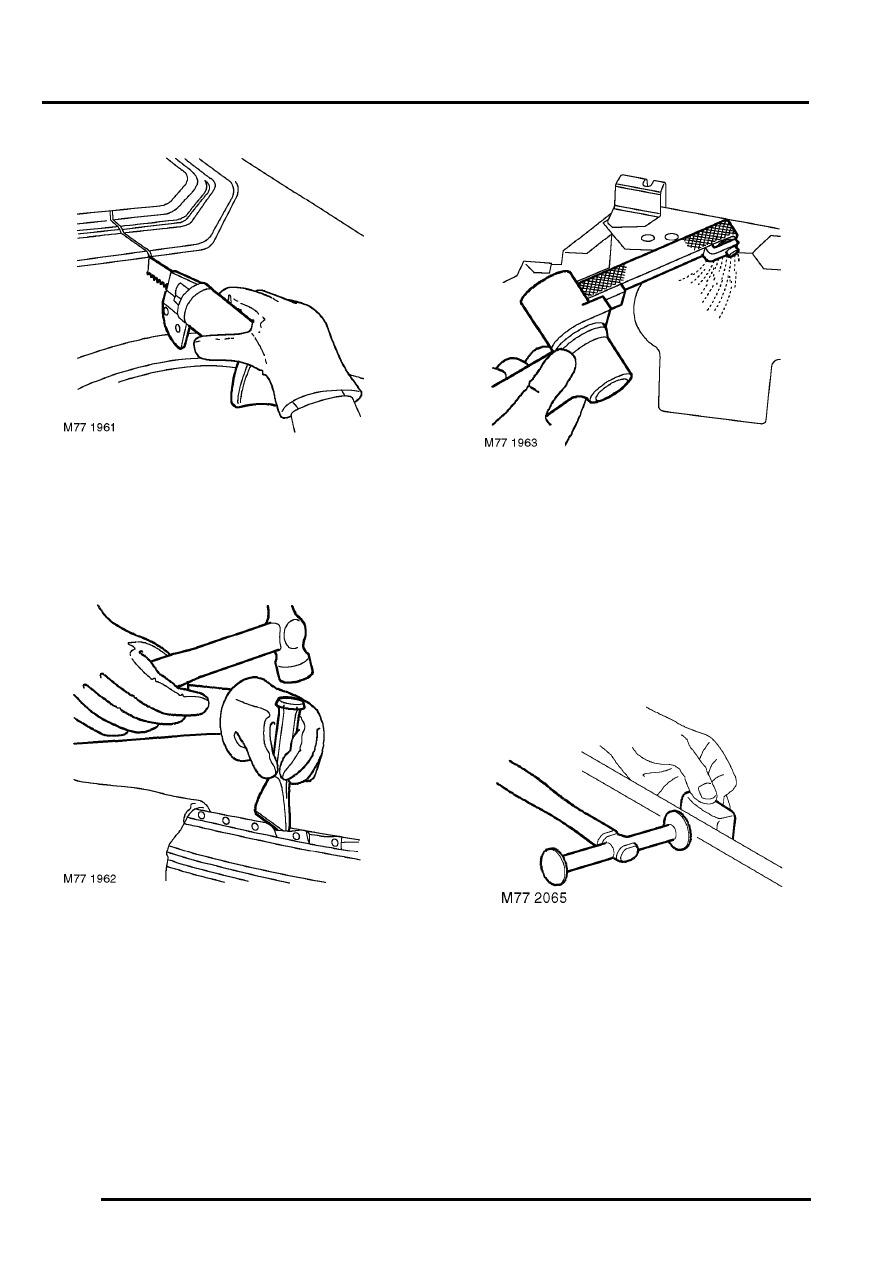

4. Cut away the bulk of the panel as necessary

using an air saw.

NOTE: On certain panel joints MIG welds and
braze should be removed using a sander where
possible, before cutting out the panel bulk.

5. Separate spot welded joints and remove panel

remnants using hammer, bolster, chisel and
pincers.

Prepare old surfaces

1. Clean all panel joint edges to a bright smooth

finish, using a belt-type sander.

NOTE: Prior to sanding, remove remaining
sealant using a hot air gun to minimise the risk
of toxic fumes caused by generated heat.

Caution: Care must be taken to avoid
excessive heat build up when using this
equipment.

2. Straighten existing panel joint edges using a

shaping block and hammer.

PANEL REPAIRS

PROCEDURES 77-2-21

Prepare new surfaces

1. Mark out bulk of new panel and trim to size,

leaving approximately 50 mm (1.968 ins)
overlap with existing panel. Offer up new panel/
section, align with associated panels (e.g. new
body side panel aligned with door and trunklid).
Clamp into position.

2. Cut new and existing panels as necessary to

form butt, joggle or brace joint as required.
Remove all clamps and metal remnants.

3. Prepare new panel joint edges for welding by

sanding to a bright finish. This must include
inner as well as outer faces.

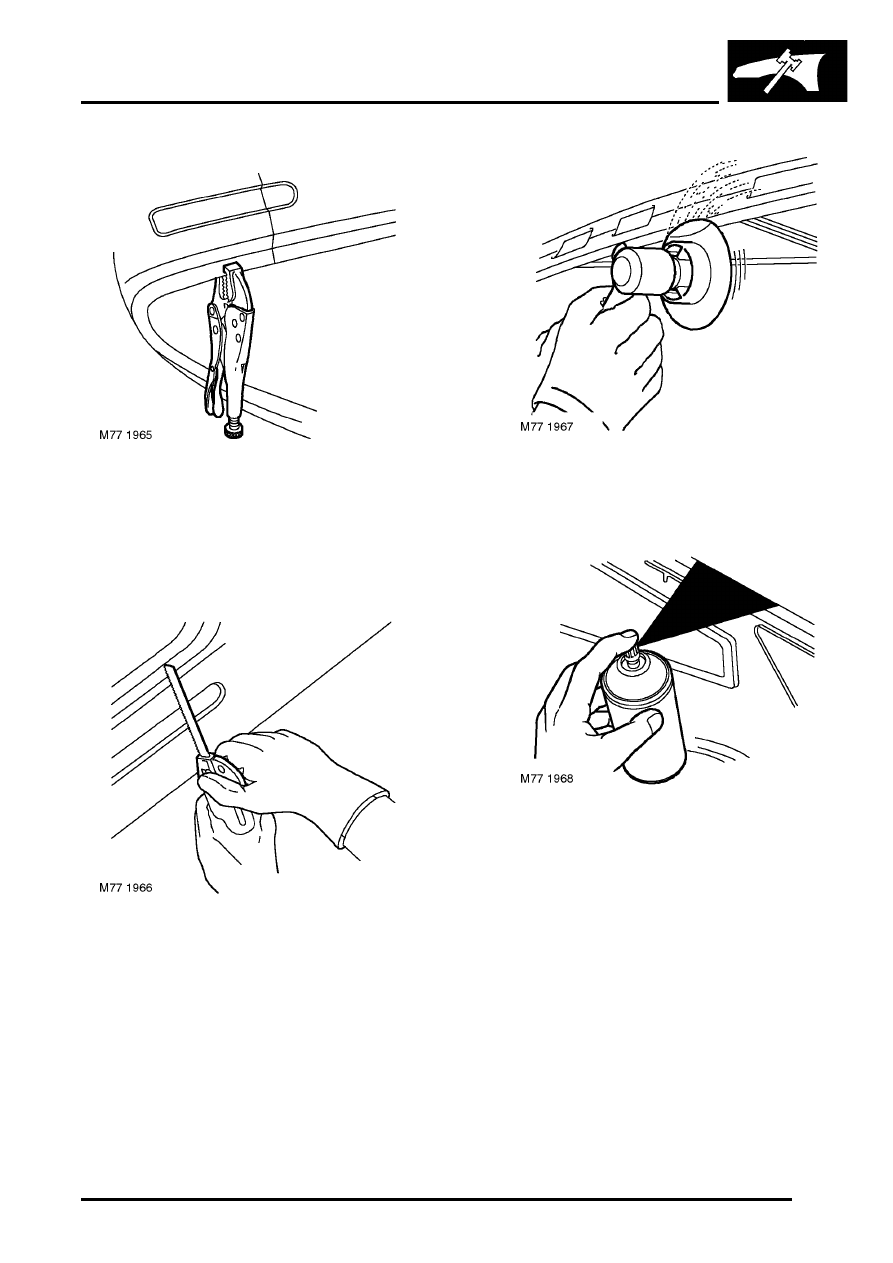

4. Apply suitable weld-through primer, to panel

joint surfaces to be welded, using brush or
aerosol can.

PANEL REPAIRS

77-2-22 PROCEDURES

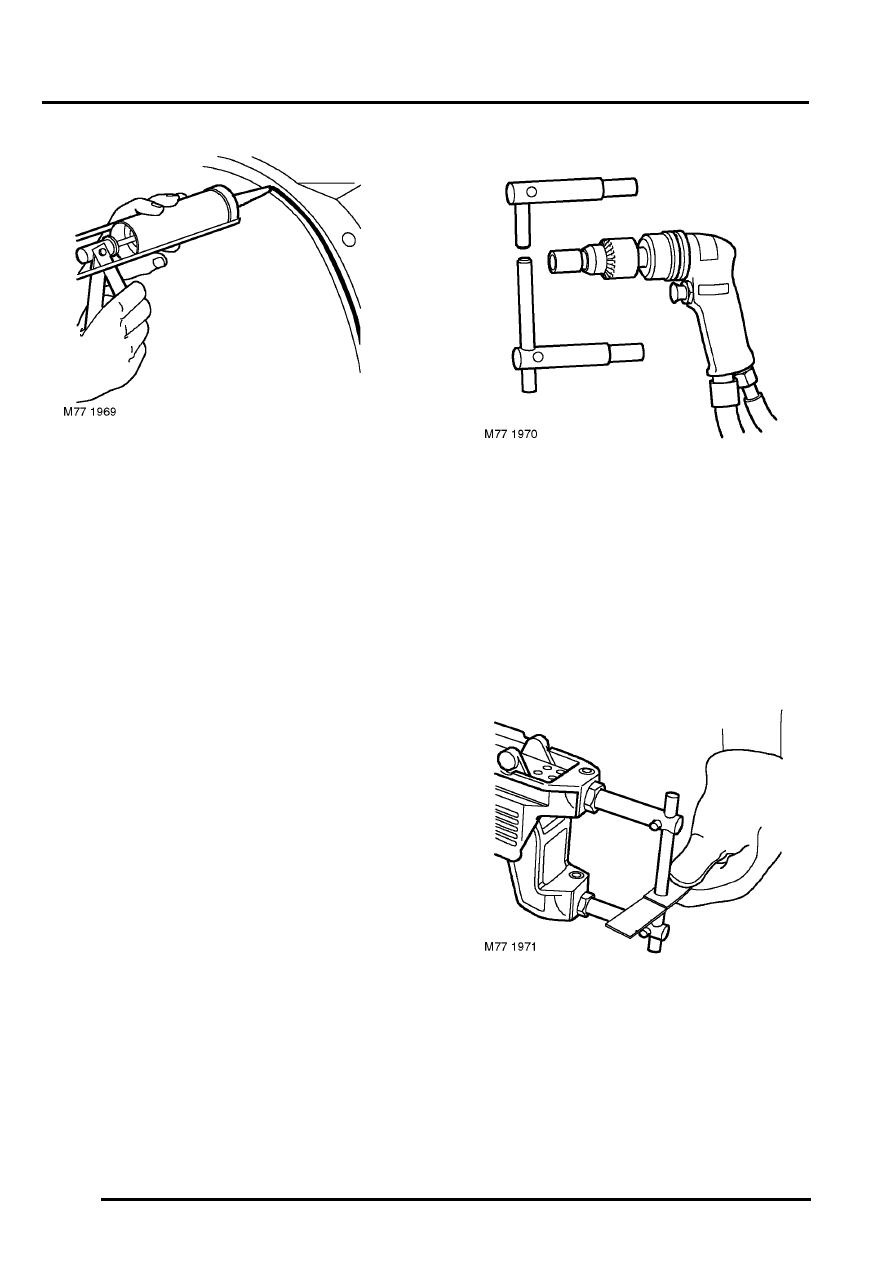

5. Apply adhesive sealant to panel joint surfaces.

Offer up and align

1. Offer up new panel and align with associated

panels. Clamp into position using welding
clamps or Mole grips. Where a joggle or brace
joint is being adopted, make a set in the original
panel joint edge or insert a brace behind the
joint.

NOTE: In cases where access for welding
clamps is difficult, it may be necessary to use
tack welds.

Welding

1. Select arms for resistance spot welding and

shape electrode tips using a tip trimmer. Tips
should be dressed so the diameter is equal to
twice the thickness of the metal to be welded
plus 3.0 mm (0.118 ins).

 CAUTION: Use arms not exceeding 300 mm
(11.811ins) in length.

NOTE: To maintain weld efficiency, the tips will
require regular cleaning and dressing.

2. Fit resistance spot welding arms and test

equipment for satisfactory operation, using test
coupons. Where monitoring equipment is not
available, verify weld strength by checking that
metal around the weld puddle pulls apart under
tension during pulling.
