SEATS

REPAIRS

76-5-1

SEATS

REPAIRS

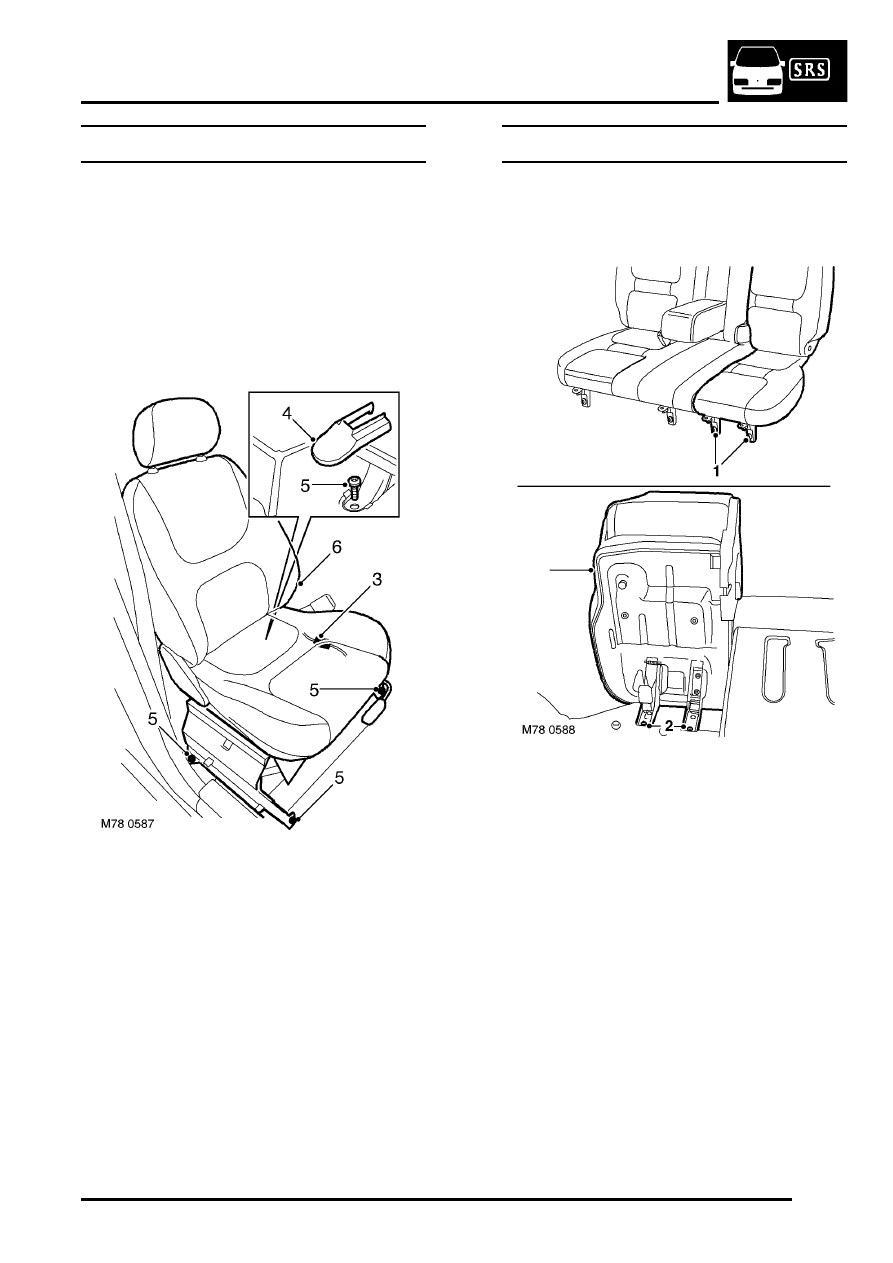

Front seat

$% 78.10.44.99

Remove

1. Make the SRS system safe.



 +

 GENERAL INFORMATION,

Supplementary restraint system
precautions.

2. Remove seat base finisher.



 +

 SEATS, REPAIRS, Finisher - seat

base - front - each.

3. Release pretensioner multiplug from seat

frame and disconnect.

4. Remove cover from rear securing bolt.
5. Remove 4 Torx screws securing seat.
6. Remove front seat.

Refit

1. Position front seat and secure with Torx

screws.Tighten screws to 45 Nm (33 lbf.ft).

2. Fit cover to rear bolt.
3. Connect pretensioner multiplug and secure to

seat frame.

4. Fit seat base finisher.



 +

 SEATS, REPAIRS, Finisher - seat

base - front - each.

Rear seat - LH

$% 78.10.48.99

Remove

1. Remove 2 Torx bolts from seat hinges.
2. Fold seat forward and remove 2 Torx bolts from

hinges.

3. Remove seat.

Refit

1. Position seat in vehicle and align hinges.
2. Fit Torx bolts to seat hinges and tighten to 25

Nm (18 lbf.ft).

3. Lower seat.
4. Fit Torx bolts to heel board and tighten to 25

Nm (18 lbf.ft).

SEATS

76-5-2

REPAIRS

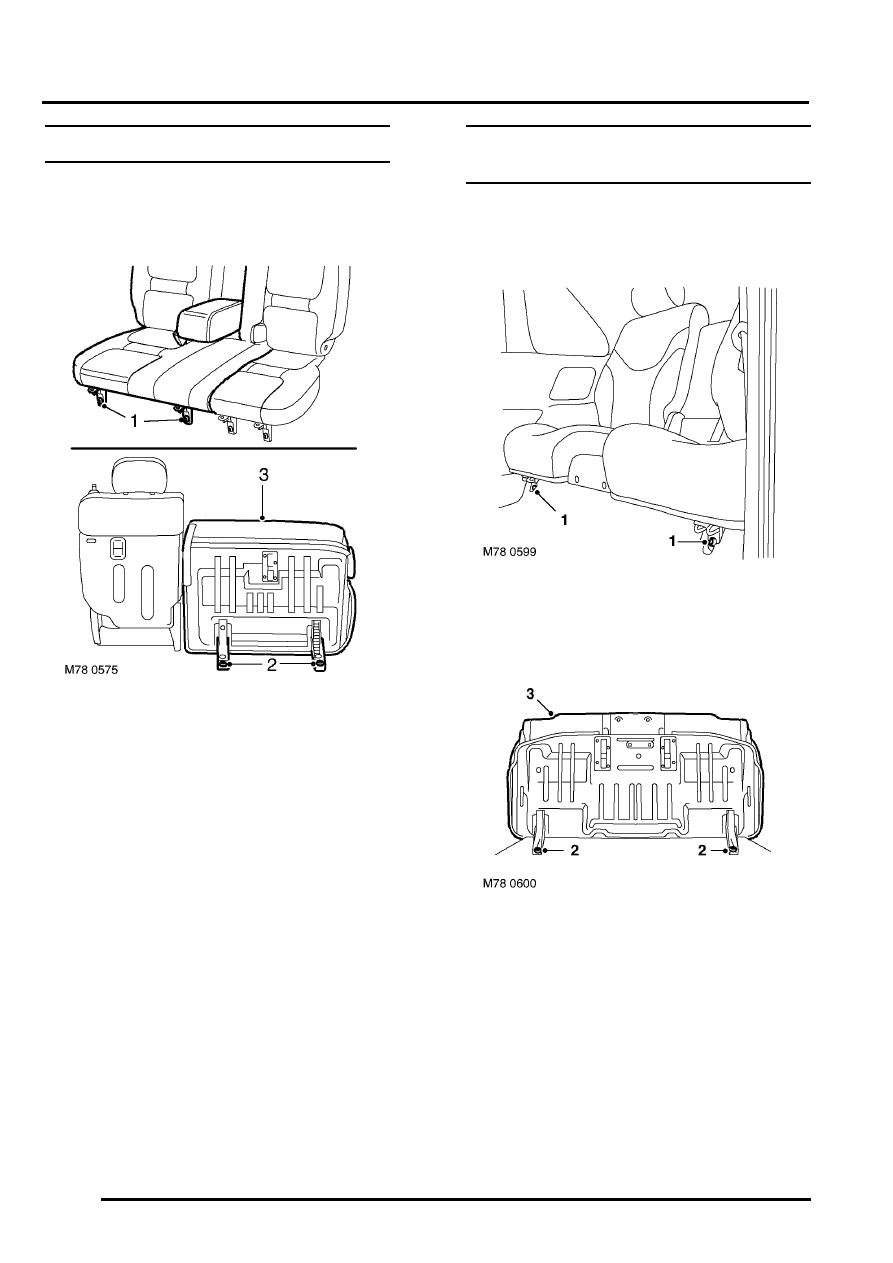

Rear seat - RH

$% 78.10.49.99

Remove

1. Remove 2 Torx bolts from seat hinges.
2. Fold seat forward and remove 2 Torx bolts from

hinges.

3. Remove seat.

Refit

1. Position seat in vehicle and align hinges.
2. Fit Torx bolts to seat hinges and tighten to 25

Nm (18 lbf.ft).

3. Lower seat.
4. Fit Torx bolts to heel board and tighten to 25

Nm (18 lbf.ft).

Cushion & squab - rear seat - bench type
- 3 door

$% 78.10.57.99

Remove

1. Remove 2 Torx bolts securing seat to heel

board.

2. Fold seat forward and remove 2 Torx bolts from

hinges.

3. With assistance, remove seat.

Refit

1. With assistance, position seat and align hinges.
2. Fit Torx bolts, lower seat and tighten to 25 Nm

(18 lbf.ft).

3. Fit Torx bolts to heel board and tighten to 25

Nm (18 lbf.ft).

SEATS

REPAIRS

76-5-3

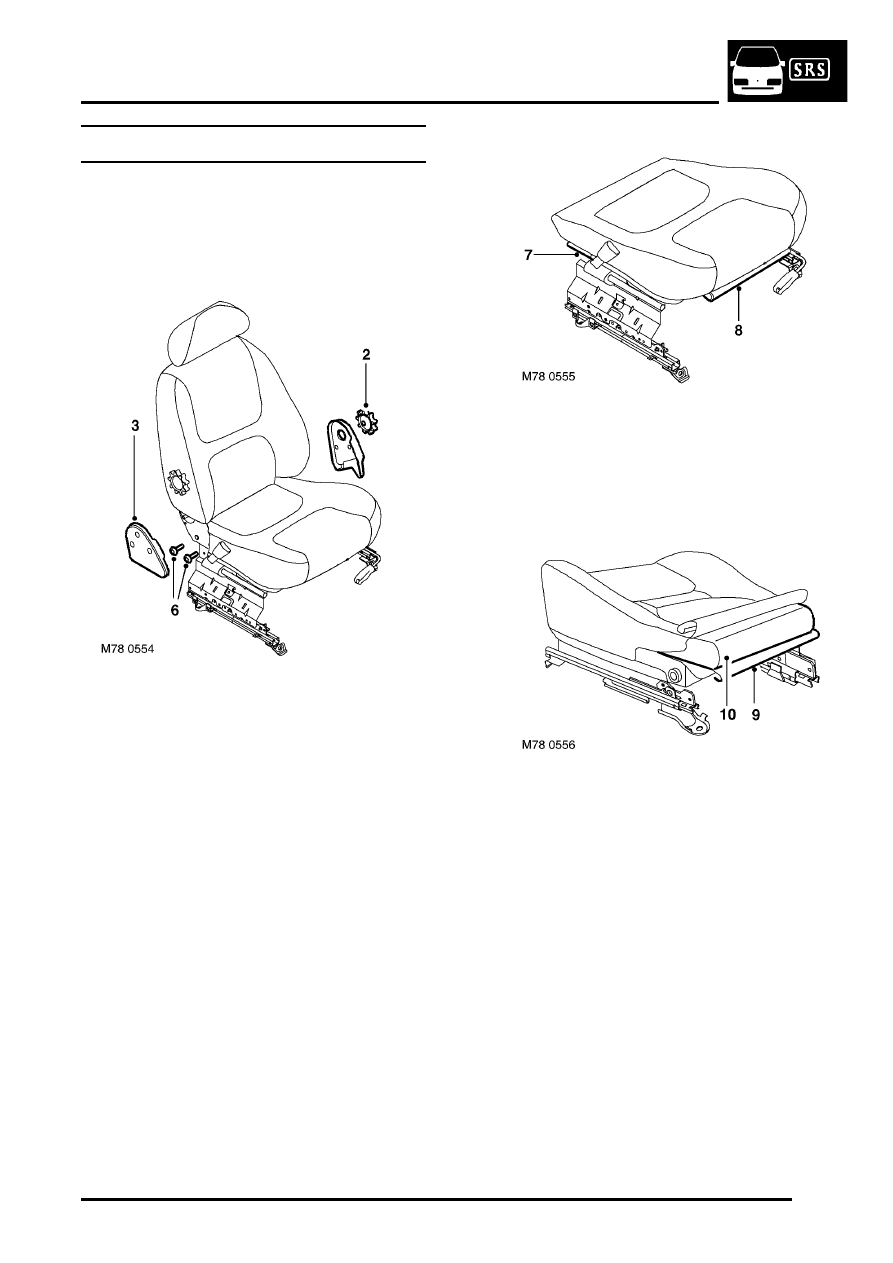

Cover - one piece - front seat cushion

$% 78.30.01

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Front seat.

2. Remove recline control knob.
3. Release retaining studs from side covers and

remove covers.

4. Disconnect 2 multiplugs from underside of seat

cushion.

5. Release 2 clips securing multiplug to seat

frame.

6. Remove 4 Torx bolts from squab frame and

remove squab frame from cushion frame.

7. Release clips securing side edges of cushion

cover to seat frame.

8. Release clip securing front edge of cushion

cover to seat frame.

9. Release main central clip securing rear edge of

cushion cover to seat frame.

10. Release rear of cushion pad from frame.
11. Remove cushion cover and pad.

SEATS

76-5-4

REPAIRS

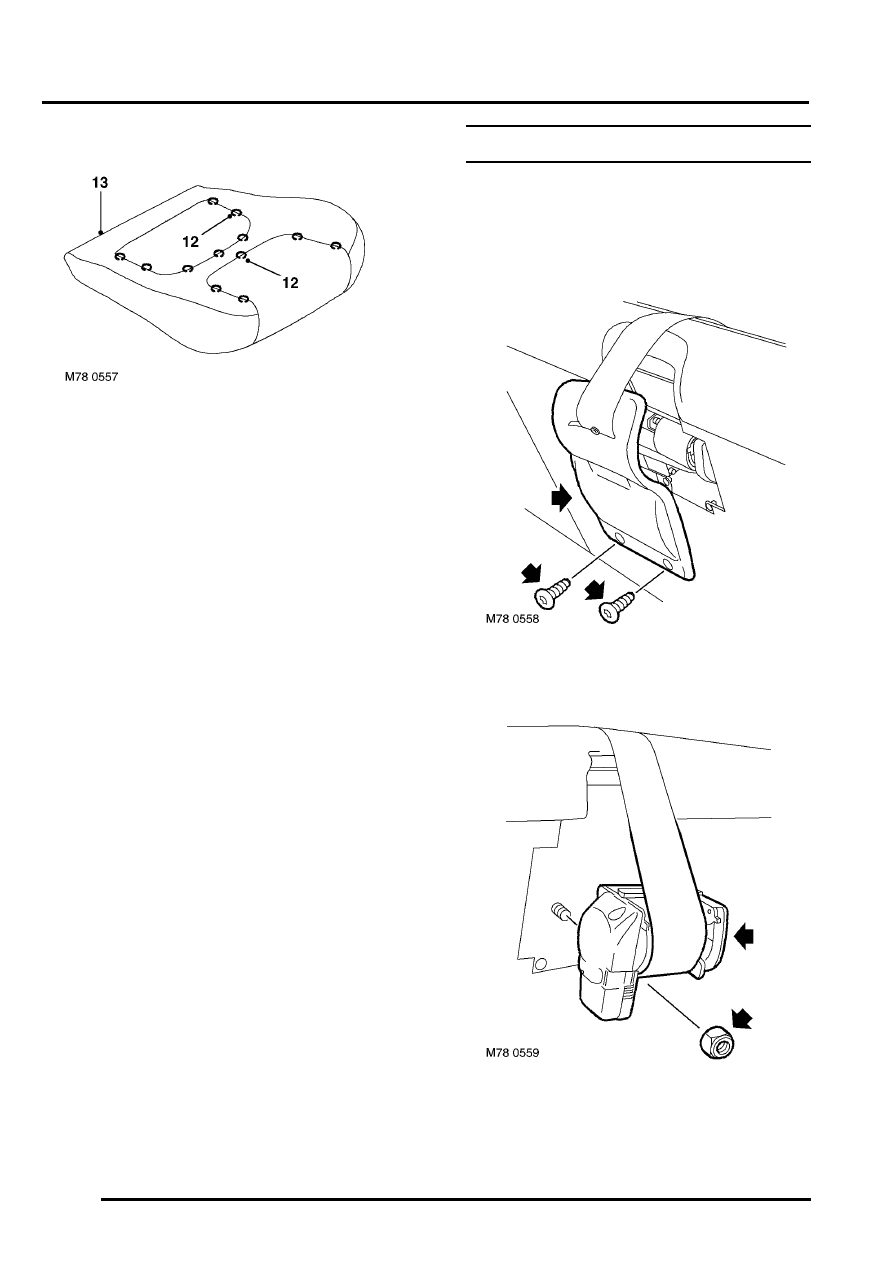

12. Remove 12 hog rings securing cover to

cushion.

13. Remove cushion cover from cushion.

Refit

1. Position cushion cover to cushion pad and

secure to frame with hog rings in position noted
during removal.

2. Position and secure cushion cover and pad to

frame.

3. Fit squab frame to cushion frame and tighten

Torx bolts to 45 Nm (33 lbf.ft).

4. Connect multiplugs.
5. Position multiplug to frame and secure clips.
6. Fit recline control knob.
7. Fit side covers and secure retaining studs.
8. Fit front seat.



 +

 SEATS, REPAIRS, Front seat.

Cover - rear seat cushion - RH

$% 78.40.04

Remove

1. Remove RH rear seats.



 +

 SEATS, REPAIRS, Rear seat - RH.

2. Remove 2 screws and remove seat belt reel

cover.

3. Remove nut and release seat belt reel.
