INTERIOR TRIM COMPONENTS

REPAIRS 76-3-19

Headlining - 3 door

$% 76.64.15

Remove

1. Fold front seat squabs forward.
2. Remove both sun visors.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Sun visor.

3. Remove both 'A' post upper trim finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

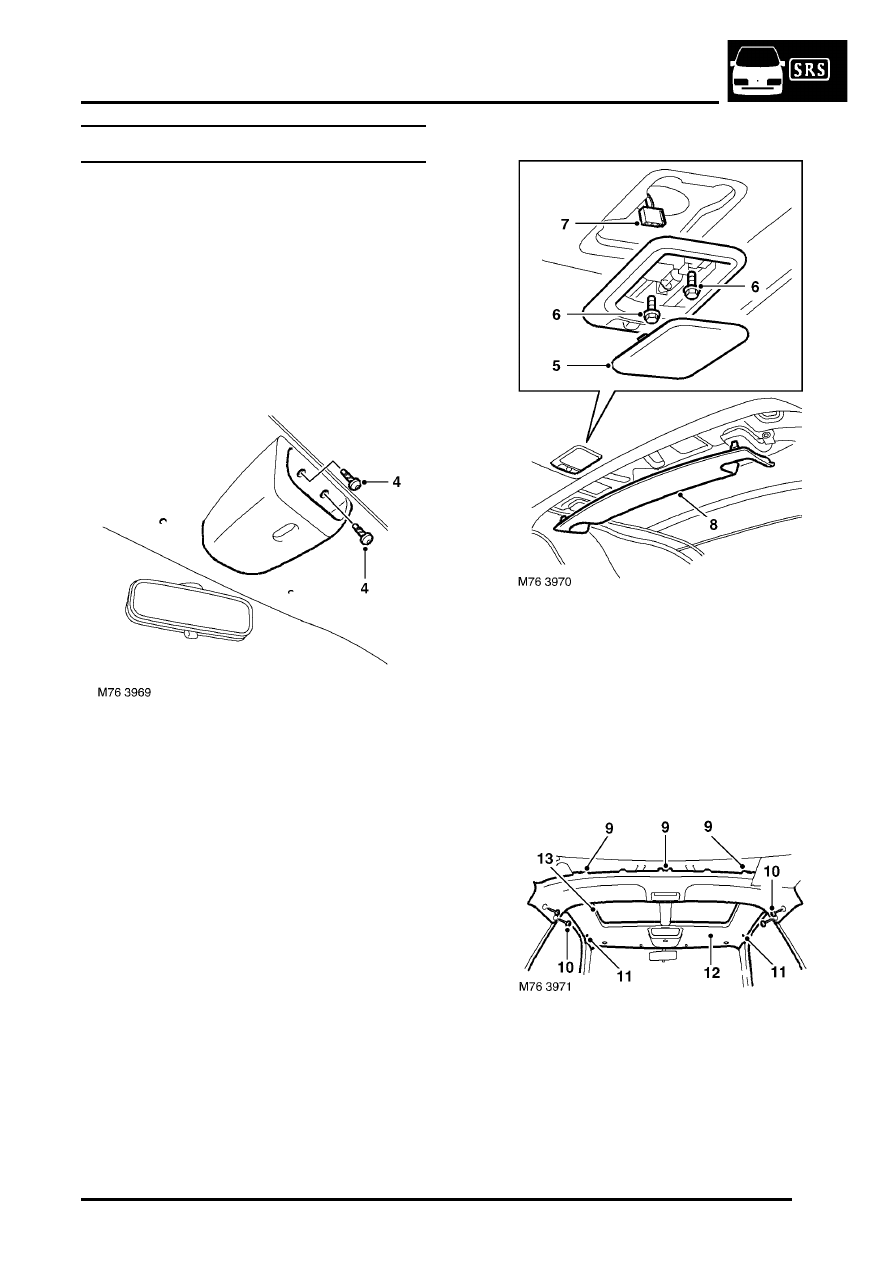

4. Remove 2 screws securing headlining to front

end of roof panel.

5. Remove roof lamp lens.
6. Remove 2 screws securing roof lamp to body.
7. Disconnect multiplug from roof lamp and

remove lamp.

8. Release clips securing headlining rear finisher

to body and remove finisher.

9. Release 3 studs securing rear edge of

headlining to roof panel.

10. Remove 4 screws securing headlining to 'B'

posts.

11. Release 2 studs securing sides of headlining to

body.

12. Lower front edge of headlining.

INTERIOR TRIM COMPONENTS

76-3-20 REPAIRS

13. Release headlining from sun roof seal and

remove headlining.

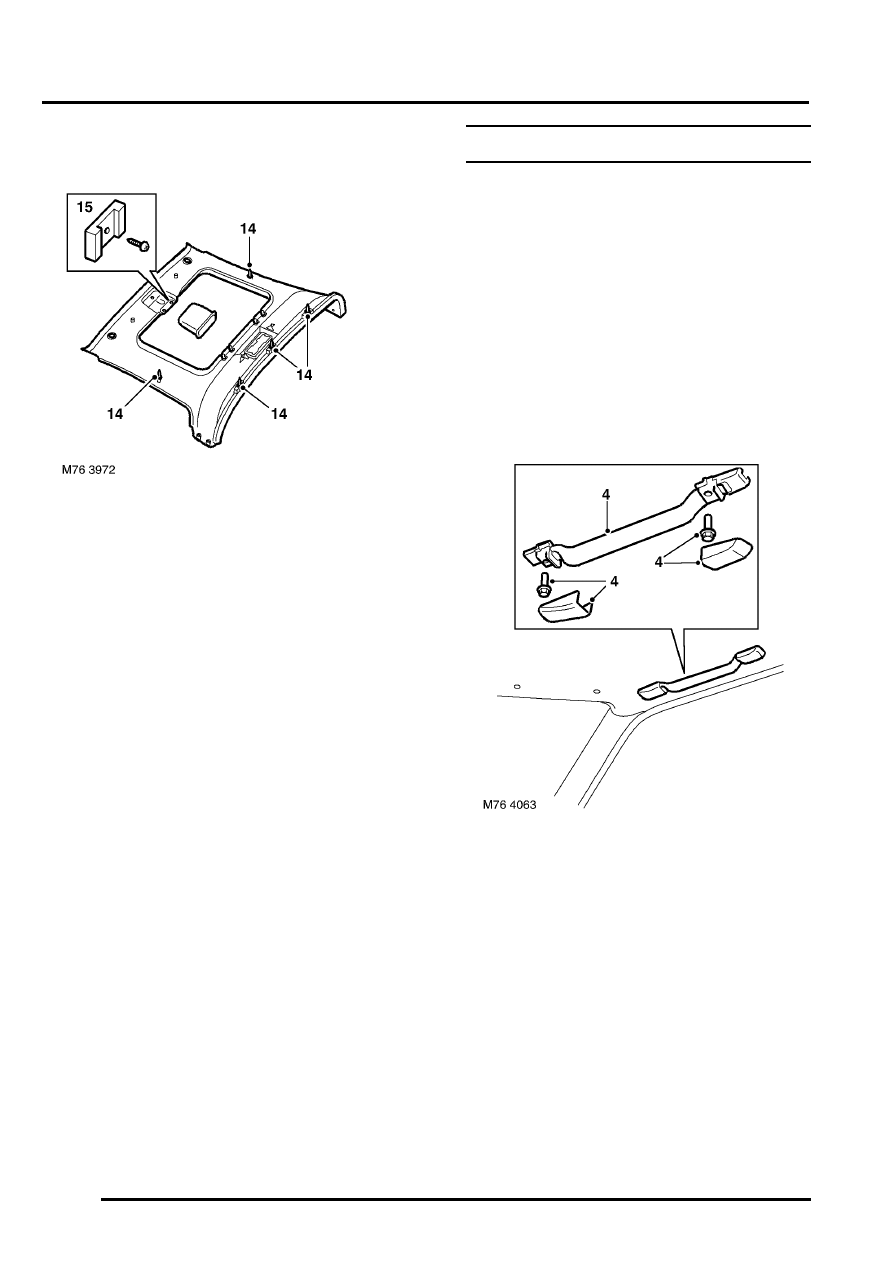

14. Remove studs from headlining.
15. Remove 3 screws and remove pocket from

headlining.

Refit

1. Fit pocket to headlining and secure with

screws.

2. Fit studs to headlining.
3. Position headlining and secure studs to roof

panel.

4. Position headlining to 'B' posts and secure with

screws.

5. Secure headlining behind rear vent rubbers.
6. Fit headlining rear finisher and secure clips.
7. Fit headlining to sun roof seal.
8. Position roof lamp and connect multiplug.
9. Fit roof lamp and secure with screws.

10. Fit lens to roof lamp.
11. Fit both sun visors.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Sun visor.

12. Fit 'A' post upper finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

13. Reposition front seat squabs.

Headlining - 5 door

$% 76.64.15

Remove

1. Remove both 'A' post upper trim finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

2. Remove both rear quarter upper trim casings.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

3. Remove both sun visors.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Sun visor.

4. Remove screw covers and screws from grab

handles and remove handles.

5. Remove grab handle blanking plugs.

INTERIOR TRIM COMPONENTS

REPAIRS 76-3-21

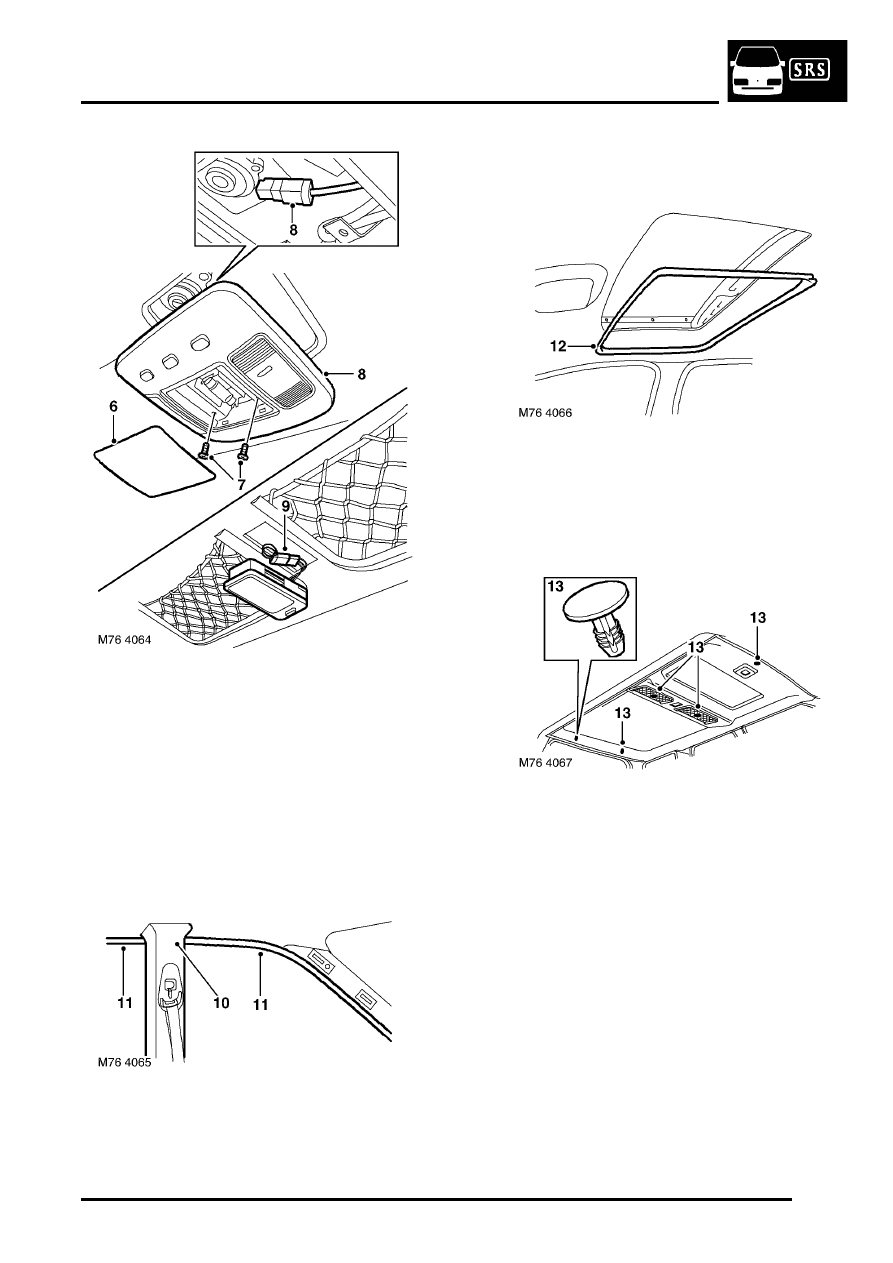

6. Remove lens from front interior lamp.
7. Remove 2 bolts securing front interior lamp to

body.

8. Release interior lamp from headlining,

disconnect multiplug and remove lamp.

9. Release rear interior lamp from headlining,

disconnect multiplug and remove lamp.

10. Release both 'B/C' post upper finishers and

position aside.

11. Release headlining from front and rear door

aperture seals.

12. Models with sun roof: Release and remove

sun roof surround finisher from sun roof
aperture.

13. Remove 5 retaining studs from headlining.
14. With assistance remove headlining through tail

door.

NOTE: Do not carry out further dismantling if
component is removed for access only.

INTERIOR TRIM COMPONENTS

76-3-22 REPAIRS

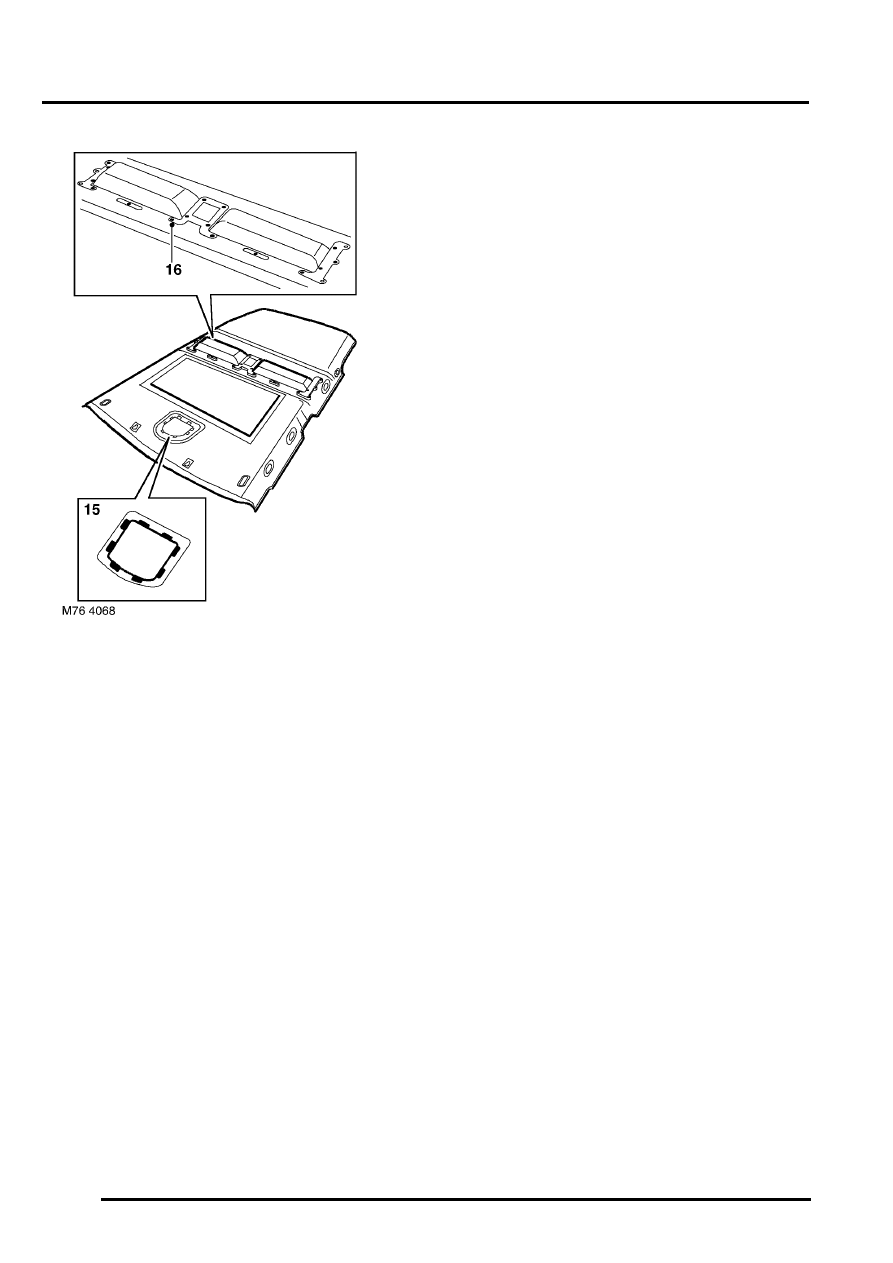

15. Release 8 tags securing front roof lamp support

and remove support.

16. Remove 14 nuts from stowage pockets, collect

backing plates and remove stowage pockets.

Refit

1. Position stowage pockets, and backing plates

to headlining and secure with nuts.

2. Position roof lamp support and secure retaining

tags.

3. With assistance position headlining and secure

with retaining studs.

4. Models with sun roof: Position sun roof

surround finisher and secure in position.

5. Locate headlining to front and rear door

aperture seals.

6. Fit and secure 'B/C' post upper finishers.
7. Position rear interior lamp and connect

multiplug.

8. Fit rear interior lamp to headlining.
9. Position front interior lamp and connect

multiplug.

10. Fit front interior lamp to headlining and secure

with bolts.

11. Fit grab handle blanking plugs.
12. Fit grab handles, tighten screws and fit screw

covers.

13. Fit both sun visors.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Sun visor.

14. Fit 'A' post upper trim finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

15. Fit rear quarter upper trim casings.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.
