INTERIOR TRIM COMPONENTS

REPAIRS

76-3-3

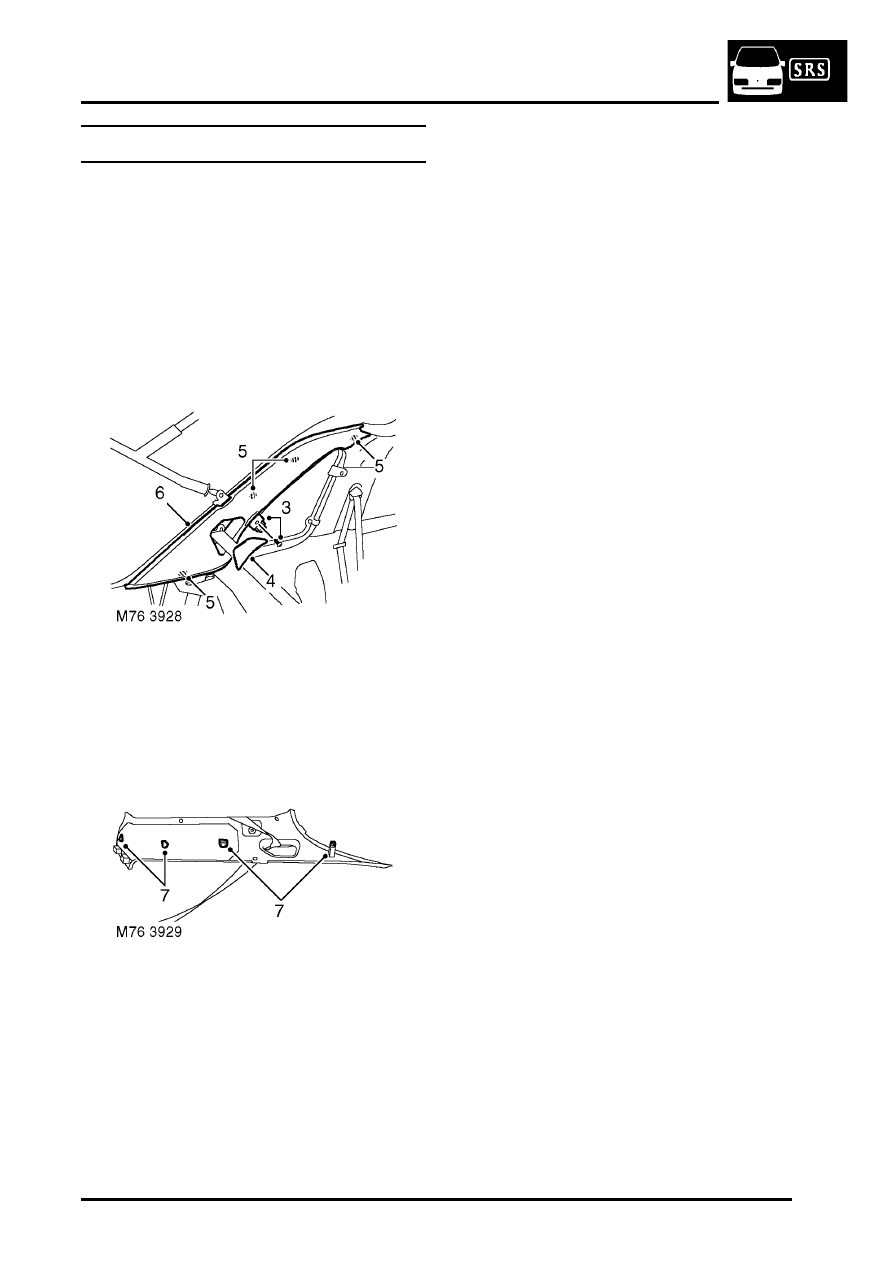

Trim casing - rear quarter - upper - 3 door

$% 76.13.13

Remove

1. Remove rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

2. Remove body rear side casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - body side - rear -
LH.

3. Remove screw and release rear vent catch.
4. Remove seat belt access cover from upper

casing.

5. Release 4 clips securing upper casing to body

and remove casing.

6. Remove 4 retaining clips from trim casing.

Refit

1. Fit retaining clips to casing.
2. Position trim casing, align seat belt and secure

casing retaining clips.

3. Fit seat belt access cover.
4. Position rear vent sealing rubber to trim casing.
5. Position rear vent catch and tighten screw.
6. Fit body rear side trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - body side - rear -
LH.

7. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

INTERIOR TRIM COMPONENTS

76-3-4

REPAIRS

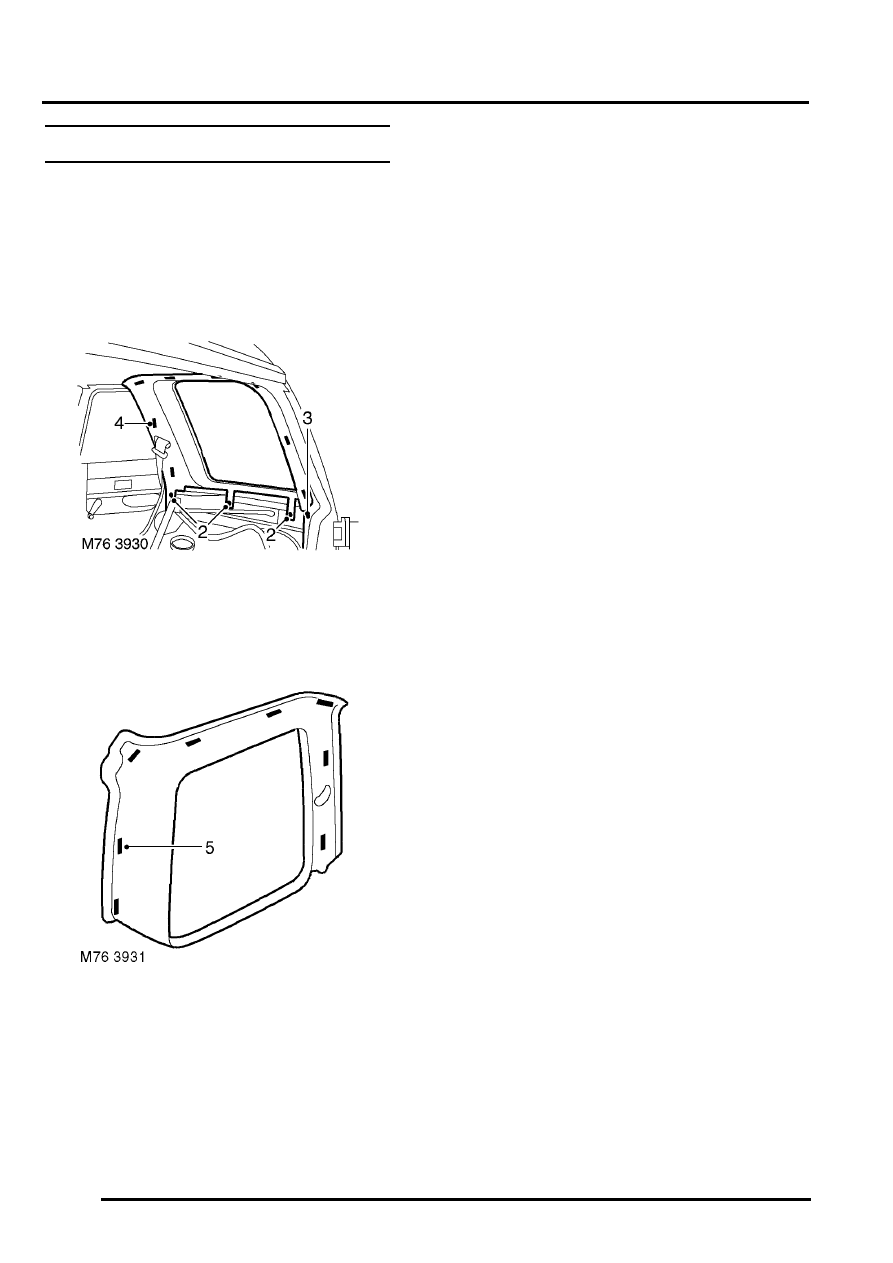

Trim casing - rear quarter - upper - 5 door

$% 76.13.13

Remove

1. Remove rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

2. Remove 3 screws securing upper casing to

body.

3. Remove retainer from tail door seal.
4. Release trim casing from 8 retaining clips.

5. Remove upper casing from loadspace.
6. Remove 8 retaining clips from casing.

Refit

1. Fit retaining clips to casing.
2. Position casing in loadspace, locate and secure

retaining clips.

3. Fit retainer to tail door seal.
4. Fit screws securing bottom of casing.
5. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

INTERIOR TRIM COMPONENTS

REPAIRS

76-3-5

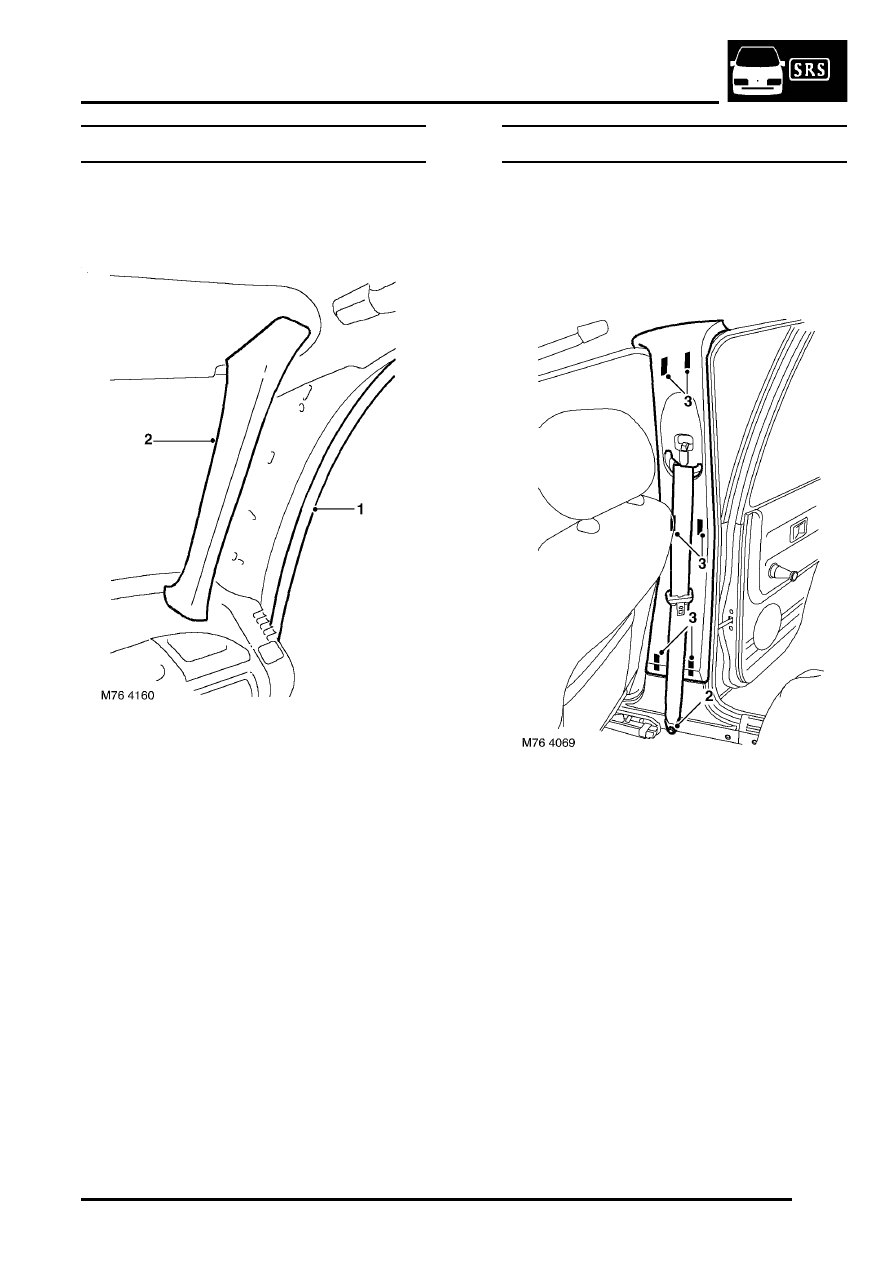

Trim finisher - 'A' post - upper - renew

$% 76.13.26

Remove

1. Release seal from door aperture.
2. Release 4 clips and remove 'A' post finisher.
3. Remove clips from finisher.

Refit

1. Fit clips to 'A' post finisher.
2. Fit finisher to 'A' post and secure with clips.
3. Fit seal to door aperture.

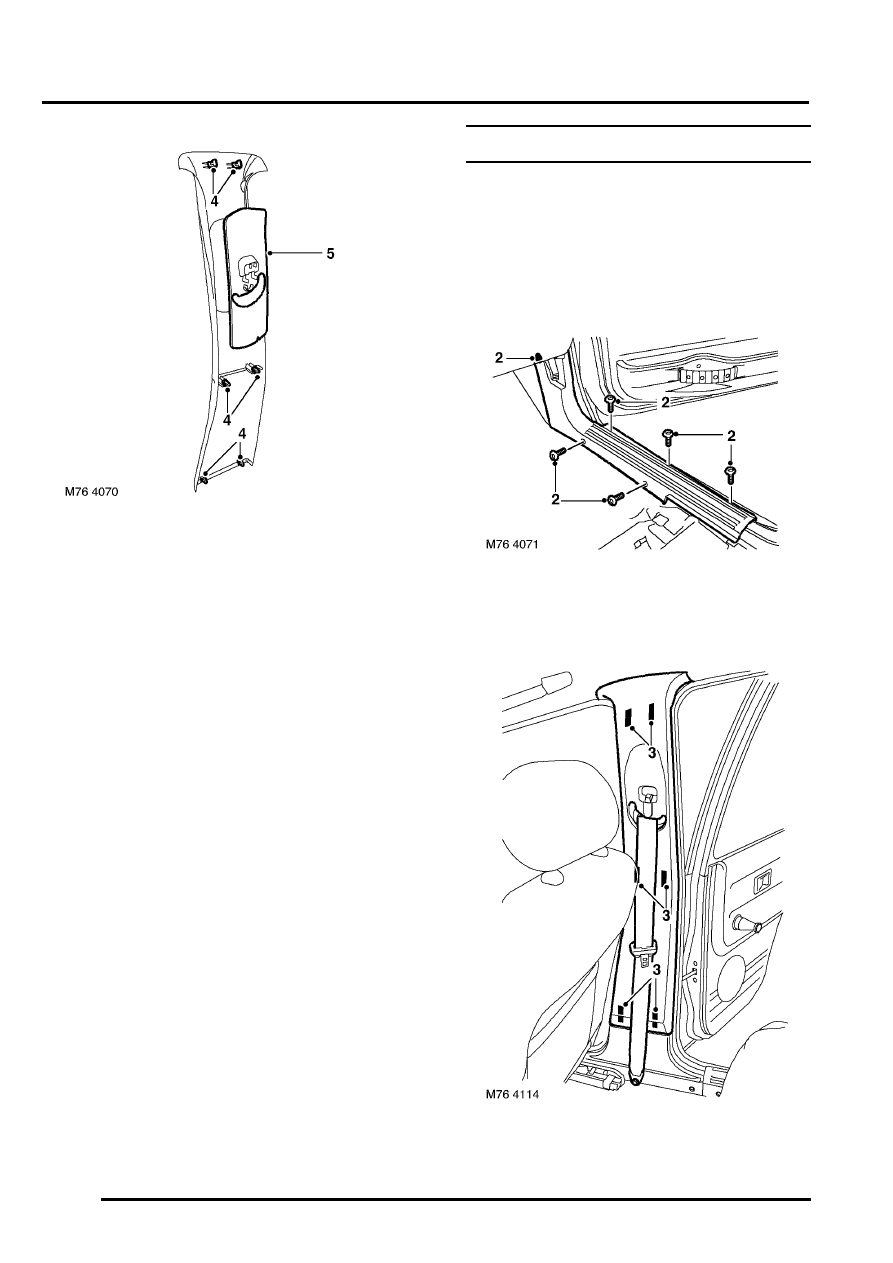

Trim finisher - 'B/C' post - upper - renew

$% 76.13.28

Remove

1. Remove seat base finisher.



 +

 SEATS, REPAIRS, Finisher - seat

base - front - each.

2. Remove Torx bolt securing rear seat belt lower

fixing to body and position seat belt aside.

3. Release finisher from 6 retaining clips and

remove finisher.

NOTE: Do not carry out further dismantling if
component is removed for access only.

INTERIOR TRIM COMPONENTS

76-3-6

REPAIRS

4. Remove 6 retaining clips from finisher.
5. Remove seat belt slide.

Refit

1. Fit seat belt slide to finisher.
2. Fit retaining clips to finisher.
3. Position finisher and engage retaining clips.
4. Position seat belt lower mounting, fit Torx bolt

and tighten to 40 Nm (29 lbf.ft).

5. Fit seat base finisher.



 +

 SEATS, REPAIRS, Finisher - seat

base - front - each.

Trim finisher - 'B' post - lower - 5 door

$% 76.13.29

Remove

1. Remove front seat cushion side finisher.



 +

 SEATS, REPAIRS, Finisher -

cushion side - front seat.

2. Remove scrivet and 5 Torx screws securing

front carpet retainer and remove carpet
retainer.

3. Release 'B/C' post upper finisher.
