RESTRAINT SYSTEMS

REPAIRS

75-7

Stalk - rear seat belt - LH - 3 door

$% 76.73.32

Remove

1. Remove rear seat.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.

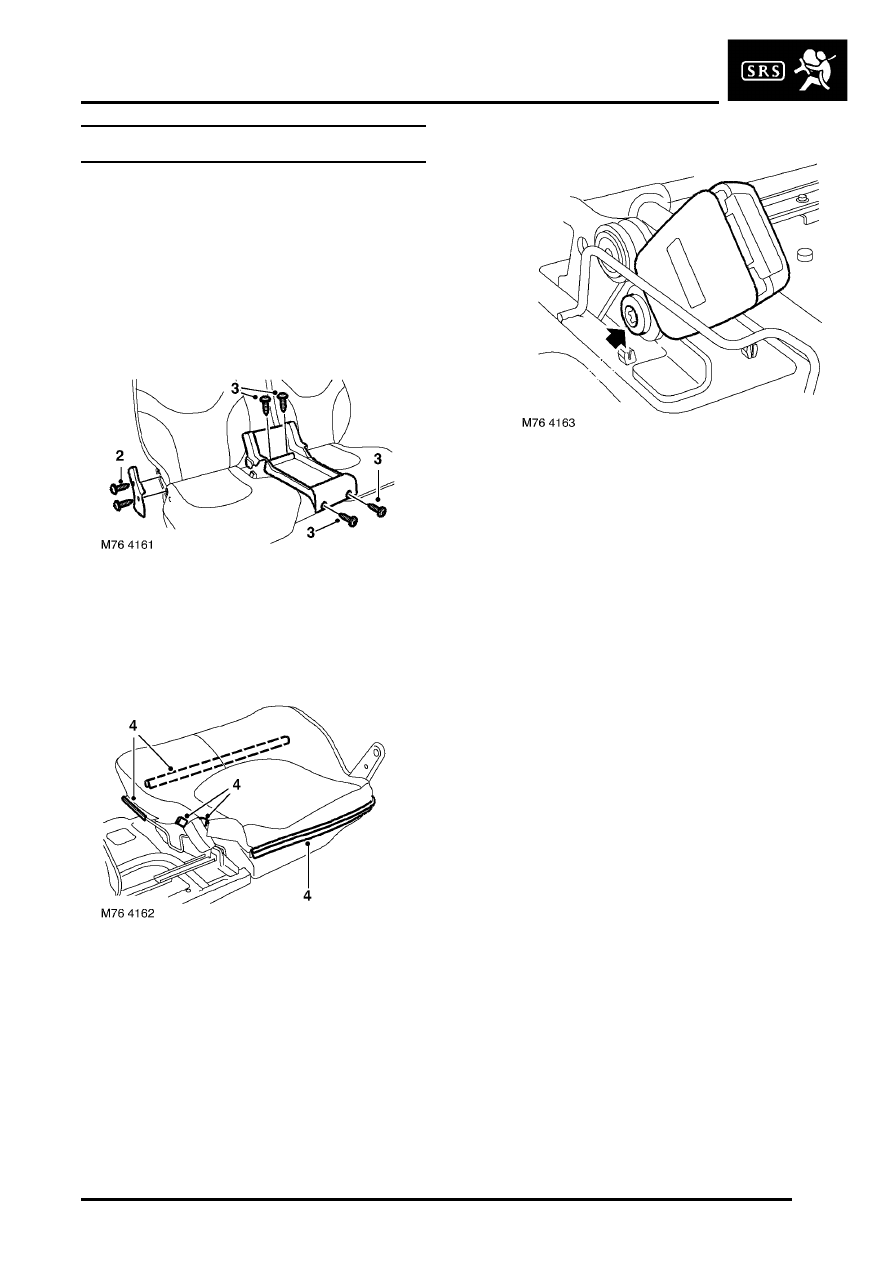

2. Remove 2 screws from hinge cover and

remove cover from seat hinge.

3. Remove 4 screws and remove rear seat centre

console.

4. Release rear seat cushion cover retainers and

position cushion aside.

5. Remove Torx bolt from seat belt buckle and

remove buckle.

Refit

1. Fit buckle to seat frame and tighten Torx bolt to

32 Nm (24 lbf.ft).

2. Position seat cushion and secure cover

retainers.

3. Fit centre console and secure with screws.
4. Fit hinge cover and secure with screws.
5. Fit rear seat.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.

RESTRAINT SYSTEMS

75-8

REPAIRS

Stalk - rear seat belt - LH - 5 door

$% 76.73.32

Remove

1. Fold rear seat forward.

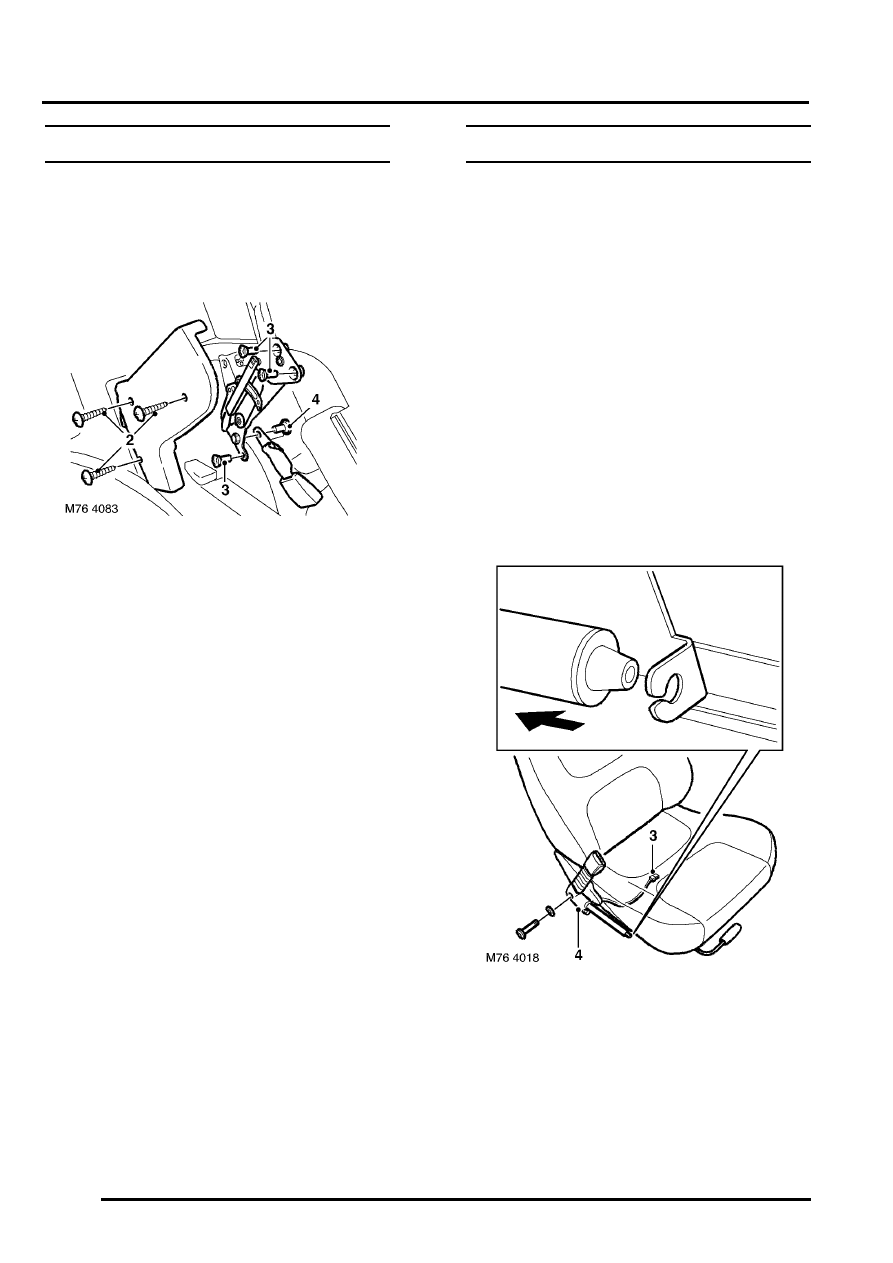

2. Remove 3 screws from end cover and remove

cover from seat hinge.

3. Remove 4 Torx bolts from seat lock down catch

and remove catch assembly.

4. Remove Torx bolt from seat belt buckle and

remove buckle.

Refit

1. Fit buckle to catch assembly and tighten Torx

bolt to 32 Nm (24 lbf.ft).

2. Fit catch assembly to seat and tighten Torx

bolts.

3. Fit catch assembly to seat, fit Torx bolts but do

not tighten at this stage.

4. Fold seat down and check that seat unfolds on

lockdown bar correctly. Adjust catch assembly
if required.

5. Tighten catch Torx bolts to 32 Nm (24 lbf.ft).
6. Recheck seat fold.
7. Fit end cover and tighten screws.
8. Reposition rear seats.

Pre-tensioner - seat belt - front

$% 76.73.75

Remove

WARNING: It is imperative that before any
work is undertaken on the SRS system the
appropriate information is read thoroughly.

WARNING: When removing, testing or
installing a seatbelt pre-tensioner, do not
lean directly over it or block the end of the
piston tube.

1. Make the SRS system safe.



 +

 GENERAL INFORMATION,

Supplementary restraint system
precautions.

2. Remove rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

3. Disconnect pretensioner multiplug.
4. Remove Torx bolt securing pretensioner to seat

and remove pretensioner.

WARNING: Store the airbag module or seat
belt pre-tensioner in a designated storage
area. If there is no designated storage area
available, store in the locked luggage
compartment/loadspace of the vehicle and
inform the workshop supervisor.

RESTRAINT SYSTEMS

REPAIRS

75-9

Refit

NOTE: If the SRS component is to be replaced,
the bar code of the new unit must be recorded.

1. Position pretensioner to seat and tighten Torx

bolt to 32 Nm (24 lbf.ft).

2. Connect pretensioner multiplug and secure to

seat frame.

3. Fit rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

4. Connect battery leads, earth lead last.

Stalk - rear seat belt - centre

$% 76.73.98

Remove

WARNING: It is imperative that before any
work is undertaken on the SRS system the
appropriate information is read thoroughly.

WARNING: When removing, testing or
installing a seatbelt pre-tensioner, do not
lean directly over it or block the end of the
piston tube.

WARNING: Always remove the key from the
starter switch, disconnect the vehicle
battery and wait 10 minutes before
commencing work on the SRS system.

1. Remove RH rear seat.



 +

 SEATS, REPAIRS, Rear seat - RH.

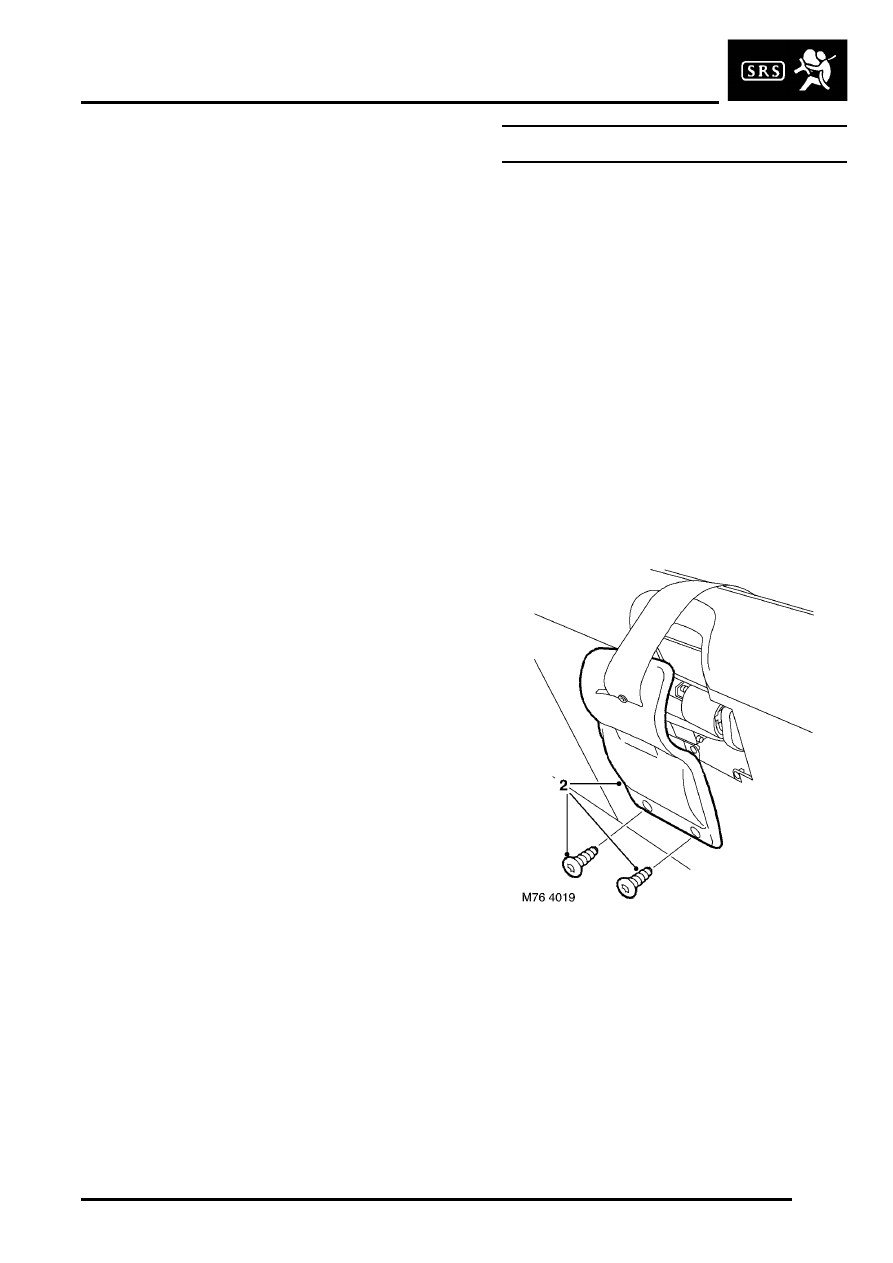

2. Remove 2 screws and remove seat belt reel

cover.

RESTRAINT SYSTEMS

75-10

REPAIRS

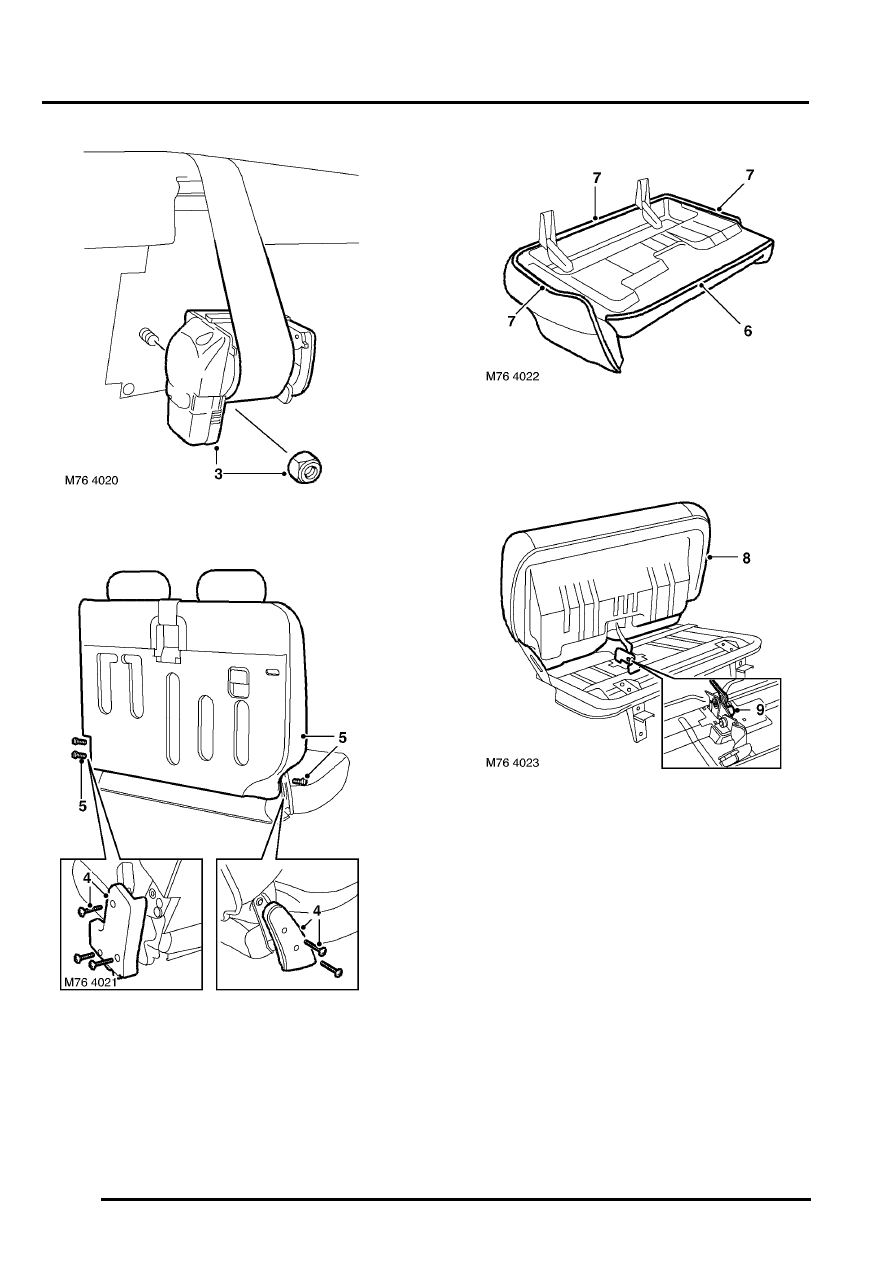

3. Remove nut and release seat belt reel.

4. Remove 5 screws and remove both end

covers.

5. Remove 3 Torx bolts and remove squab from

cushion.

6. Release rear of cushion cover from frame.
7. Release sides and front of cushion cover from

frame.

8. Release cover and pad from frame.
9. Remove Torx bolt from seat belt buckle and

remove buckle.

Refit

1. Position seat belt and buckle to frame and

tighten to 32 Nm (24 lbf.ft).

2. Fit cover and pad to frame.
3. Fit front and sides of cushion cover to frame.
4. Fit rear of cushion cover to frame.
5. Fit cushion to squab and tighten Torx bolts.
6. Fit end covers and tighten screws.
7. Position seat belt reel in seat squab and tighten

nut to 32 Nm (24 lbf.ft).

8. Fit seat belt reel cover and tighten screws.
9. Fit rear seat.



 +

 SEATS, REPAIRS, Rear seat - RH.
