FRONT SUSPENSION

REPAIRS

60-7

Damper

$% 60.30.02

Remove

1. Disconnect battery earth lead.
2. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

3. Remove road wheel.

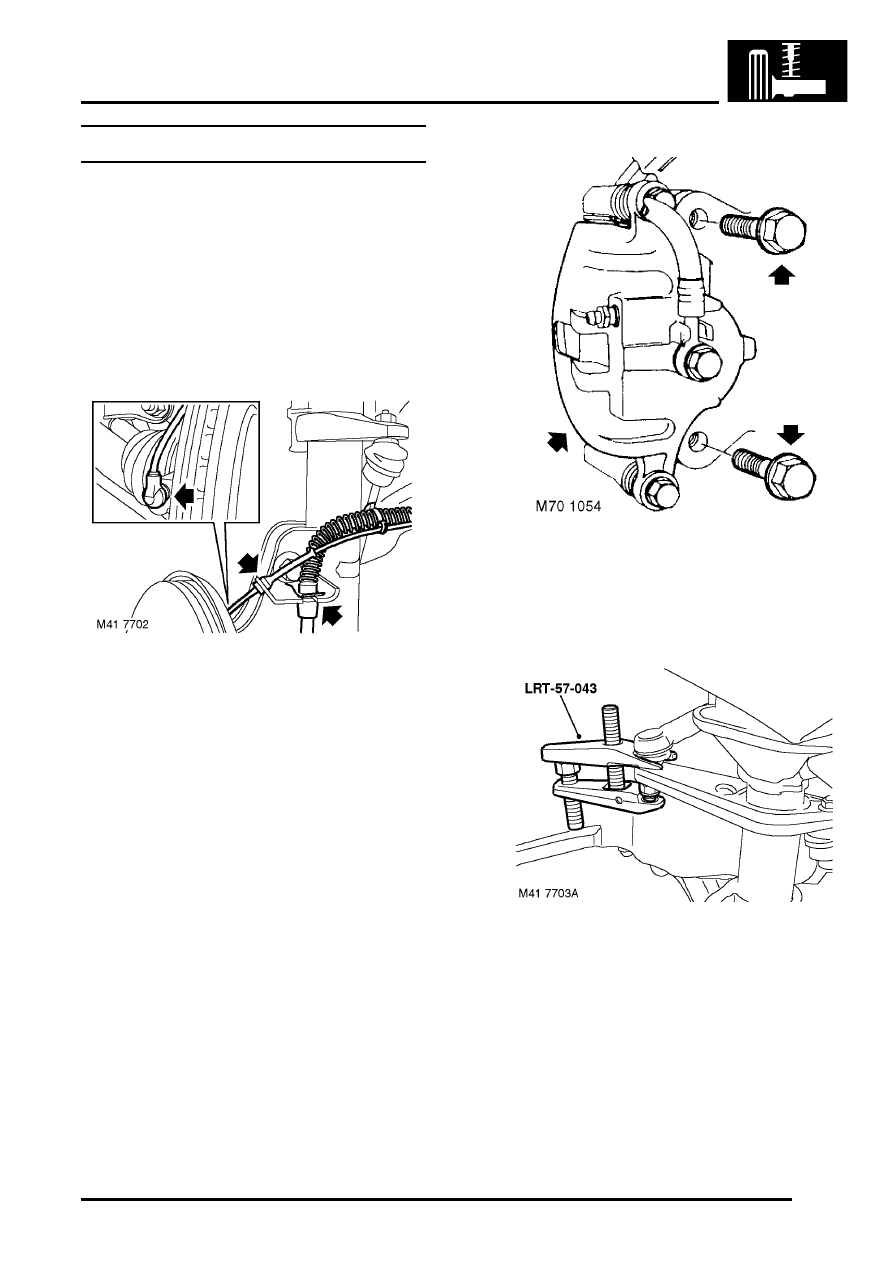

4. Remove clip securing brake hose to bracket on

damper.

5. Release ABS sensor harness and brake hose

from damper.

6. Release ABS sensor from hub.

7. Remove 2 bolts securing brake caliper to hub.

Release caliper from hub and tie aside.

CAUTION: Do not allow caliper to hang on
brake hose.

8. Remove nut securing track rod to steering arm

and break taper joint using LRT-57-043.

FRONT SUSPENSION

60-8

REPAIRS

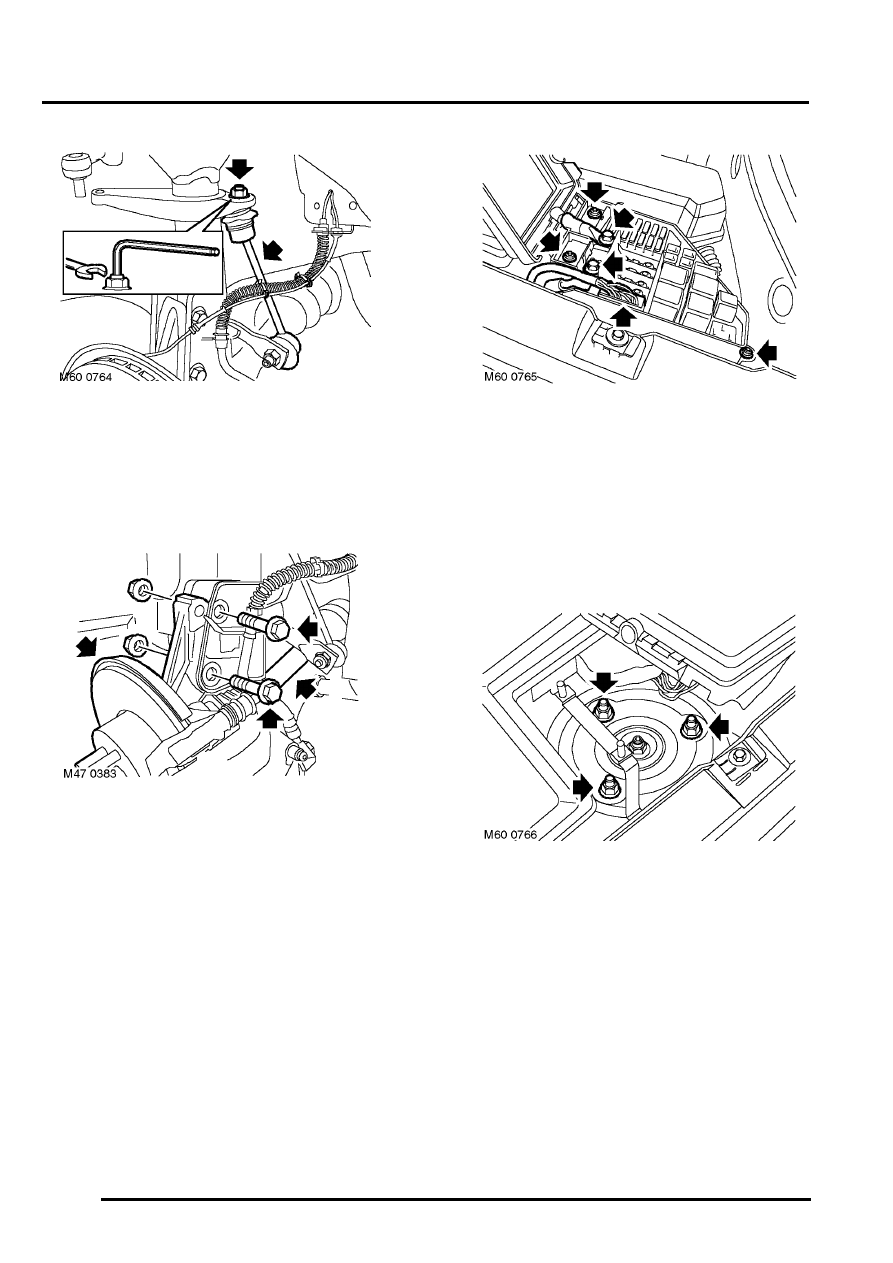

9. Remove upper nut from anti-roll bar link,

release link and position aside.

CAUTION: Use a spanner and an Allen key
to prevent ball joint rotating when undoing
link.

10. Remove 2 nuts and bolts securing hub to

damper.

11. Release damper from hub.

12. LH side: Remove 2 bolts securing positive and

negative leads to fusebox.

13. LH side: Disconnect multiplug from engine

compartment fuse box.

14. LH side: Release leads and position aside.
15. LH side: Remove 3 nuts securing fusebox and

position fusebox aside.

16. RH side: Remove bolt securing coolant

reservoir and position reservoir aside.

17. Reference mark top mounting in relationship to

body.

18. Remove 3 nuts from damper top mounting and

remove spring and damper assembly.

FRONT SUSPENSION

REPAIRS

60-9

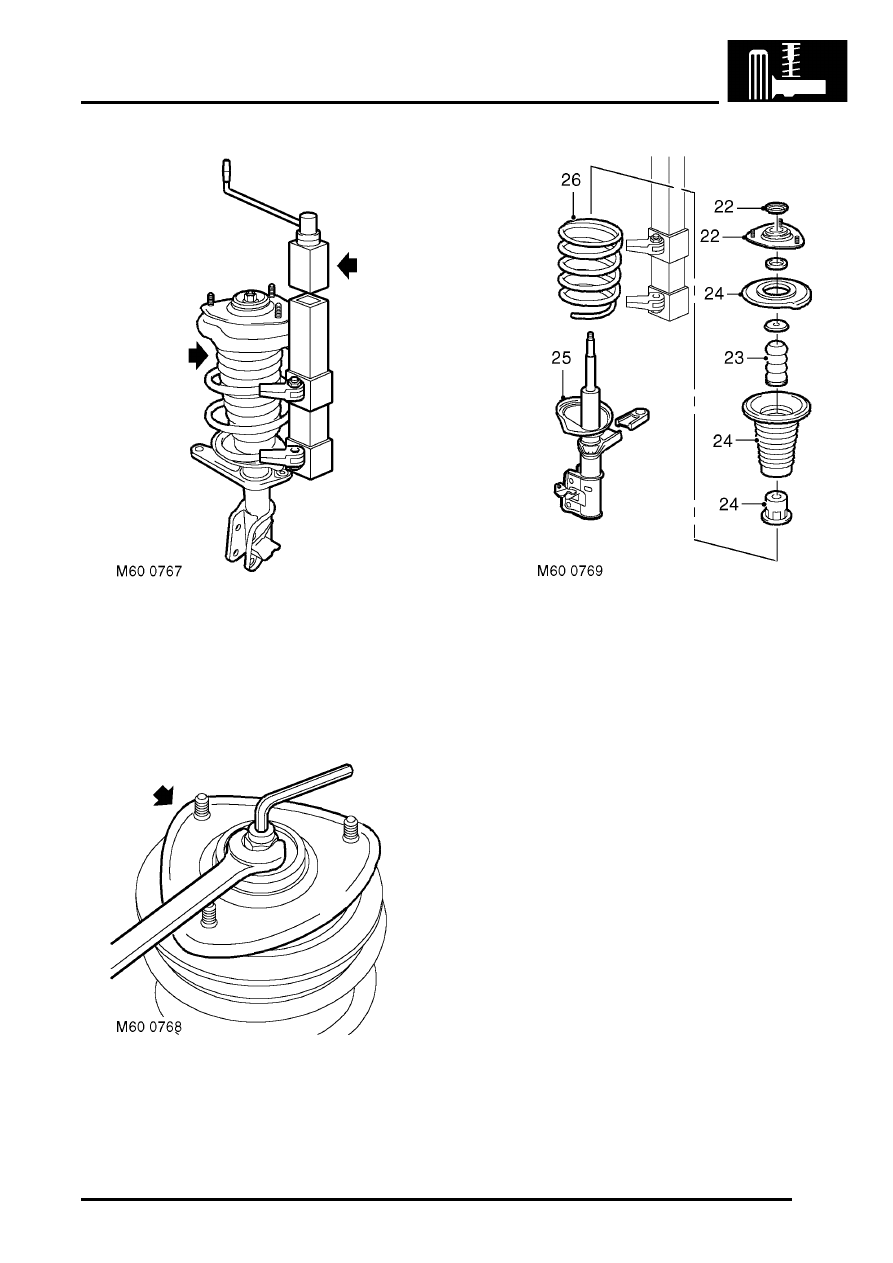

19. Position a suitable spring compressor in vice.
20. Position spring and damper assembly to spring

compressor. Compress spring.

CAUTION: Note alignment of top mounting,
spring and damper dust cover.

21. Compress spring by 2 to 3 cm until loose, hold

damper shaft with Allen key, remove and
discard mounting plate nut.

22. Remove rebound washer and mounting plate.
23. Remove spring aid and bump plate.
24. Remove spring seat, dust cover and bump stop

cup.

25. Remove damper from spring.
26. Release and remove spring from compressor.

Refit

1. Inspect damper, spring mounting rubbers and

bearing for deterioration and damage.

2. Clean mating faces of spring, mounting and

mounting plate.

3. Clean damper shaft and bump stop plate.
4. Position spring and damper assembly to spring

compressor. Compress spring.

5. Fit damper to spring, ensure spring locates in

cut recess in damper plate.

6. Fit bump cup, bump stop and dust cover to

damper.

7. Fit spring aid and bump plate.
8. Fit mounting plate and rebound washer.
9. Using new nut, hold damper shaft with Allen

key and tighten nut to 57 Nm (42 lbf.ft).

CAUTION: Note alignment of top mounting,
spring and damper dust cover.

10. Release and remove spring from compressor.
11. Clean mating face of top mounting plate.

FRONT SUSPENSION

60-10

REPAIRS

12. Position damper assembly and align top

mounting to body, fit nuts and tighten to 45 Nm
(33 lbf.ft).

13. LH side: Position fusebox, fit nuts and tighten

to 8 Nm (6 lbf.ft).

14. LH side: Connect positive and negative leads,

fit bolts and tighten to 8 Nm (6 lbf.ft).

15. LH side: Connect multiplug to fusebox.
16. RH side: Position coolant reservoir and secure

with bolt.

17. Fit hub to damper, fit nuts and bolts and tighten

to 205 Nm (151 lbf.ft).

18. Clean anti-roll bar link taper and mating face.
19. Connect anti-roll bar link, fit new nut and tighten

to 55 Nm (41 lbf.ft).

CAUTION: Use a spanner and an Allen key
to prevent ball joint rotating when undoing
link.

20. Clean track rod taper and mating face.
21. Connect track rod end to steering arm using

new nut and tighten nut to 55 Nm (41 lbf.ft).

22. Clean ABS sensor, smear sensor with an anti-

seize grease and fit sensor to hub.

CAUTION: Ensure ABS sensor is fully
located into hub, so that sensor touches
pole wheel teeth.

23. Position ABS harness and brake  hose in

bracket and secure with clip.

24. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

25. Remove stand and lower vehicle.
26. Connect battery earth lead.

Lower arm assembly

$% 60.35.02

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.
3. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

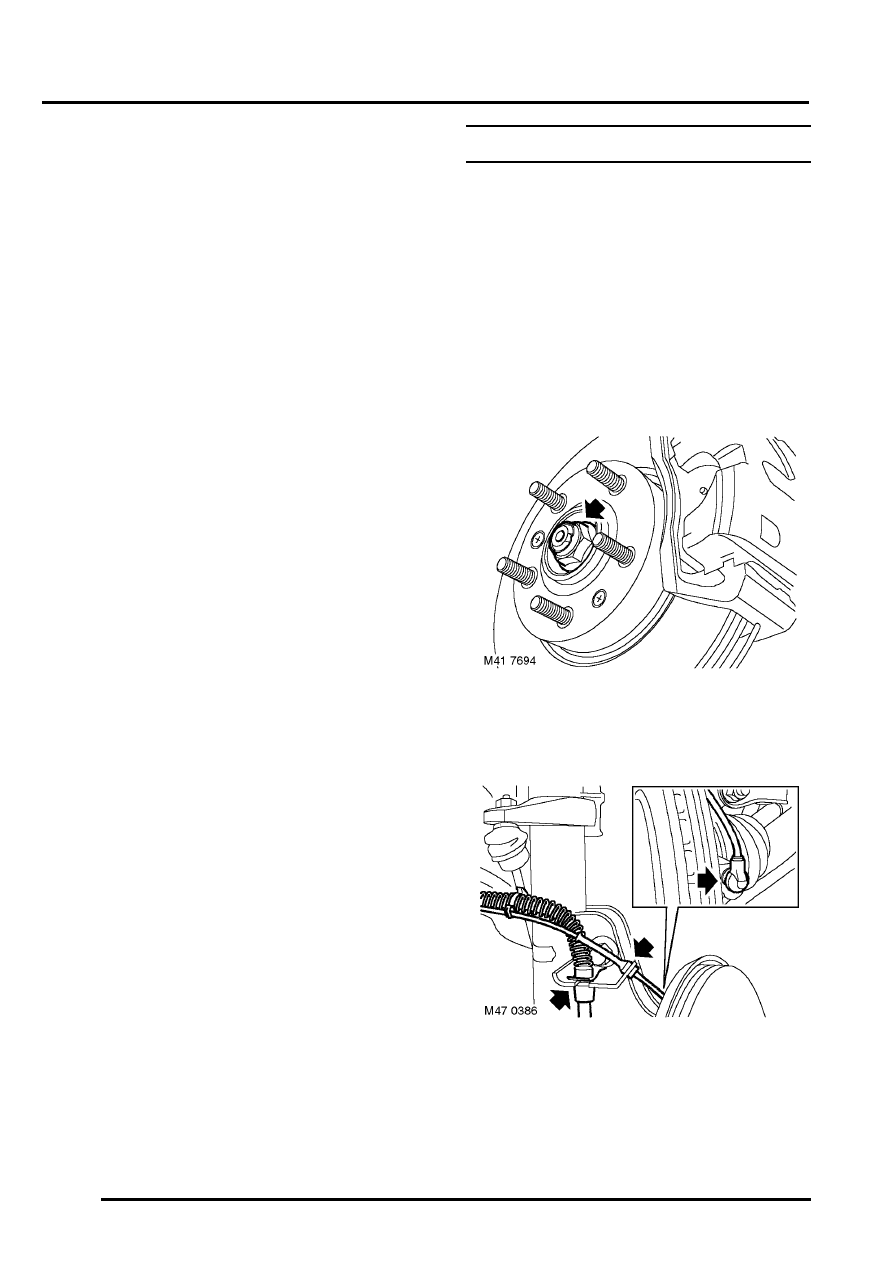

4. Release stake in drive shaft nuts.
5. With an assistant applying brakes, remove and

discard drive shaft hub nut.

6. Remove clip securing brake hose to bracket on

damper.

7. Release ABS sensor harness and brake hose

from damper.

8. Release ABS sensor from hub.
