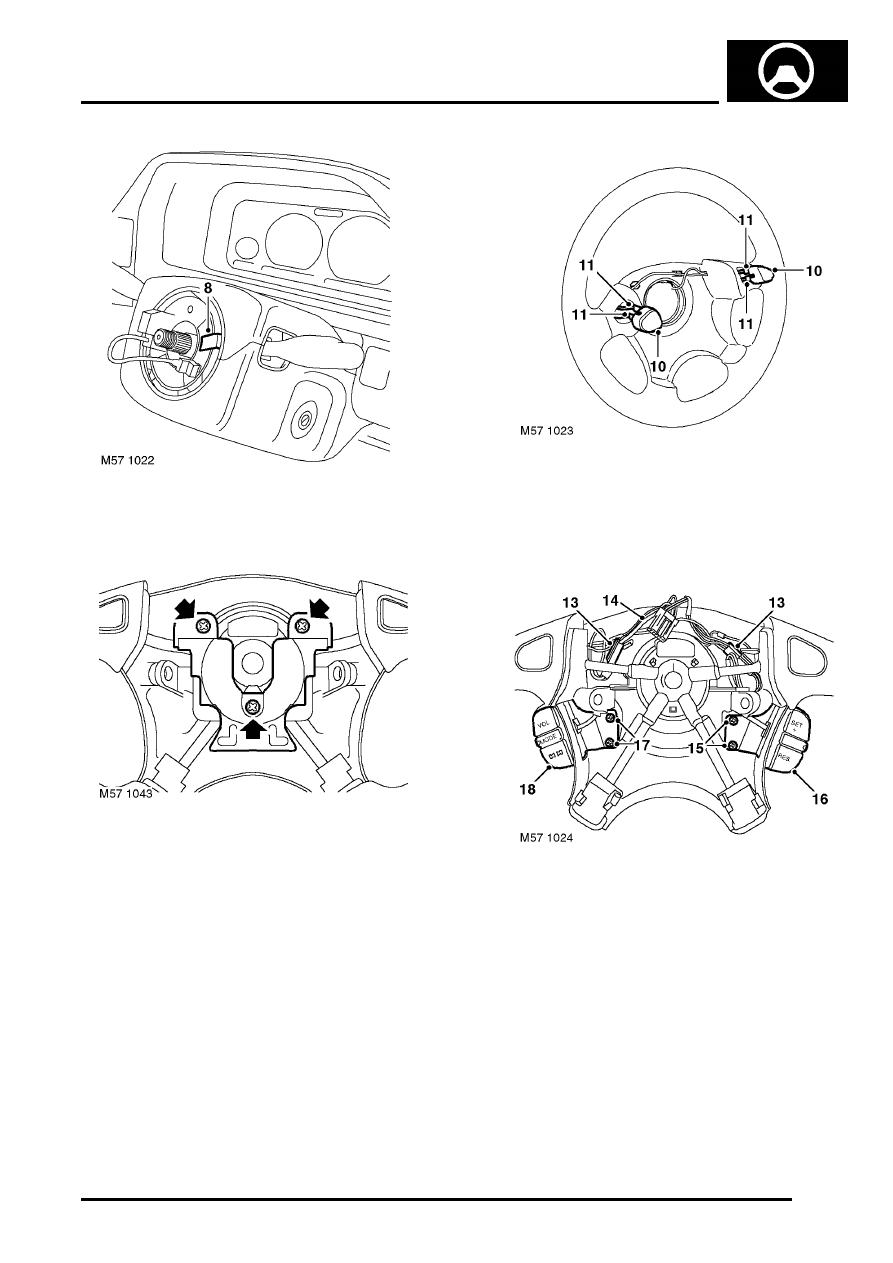

8. Attach tape across edge of rotary coupler to

retain correct setting.

9. Td4 models: Remove 3 screws securing

damper and remove damper.

10. Using a broad round edged tool, carefully prise

horn switches from steering wheel.

11. Noting fitted position, disconnect 2 Lucars and

remove horn switch.

12. Repeat for other horn switch.

13.  Disconnect multiplugs from cruise control (if

fitted) and radio control switches.

14. Release harness from clips and remove

harness.

15. Models with cruise control:  Remove 2

screws securing cruise control switches to
steering wheel.

16. Models with cruise control:  Remove cruise

control switches from steering wheel.

17. Remove 2 screws securing radio switches to

steering wheel.

18. Remove radio switches from steering wheel.

STEERING

57-26

REPAIRS

Refit

1. Fit radio switches to steering wheel and secure

with screws.

2. Models with cruise control:  Fit cruise control

switches to steering wheel and secure with
screws.

3. Position harness to horn, cruise control (if

fitted) and radio switches and secure in clips.

4. Position horn switch and connect Lucars.
5. Repeat for other horn switch.
6. Connect multiplugs to cruise control and radio

control switches.

7. Td4 models: Position damper, fit and tighten

screws.

8. Remove tape from rotary coupler.
9. Ensure road wheels are in straight ahead

position and indicator cancelling cam is aligned
horizontally.

10. Fit steering wheel to column and ensure

spokes are horizontal.

11. Fit new self locking nut and tighten to 45 Nm

(33 lbf.ft).

12. Connect multiplug to rotary coupler.
13. Fit drivers airbag.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - steering wheel.

FRONT SUSPENSION

REPAIRS

60-1

FRONT SUSPENSION

REPAIRS

Anti roll bar

$% 60.10.01

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel(s).
3. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

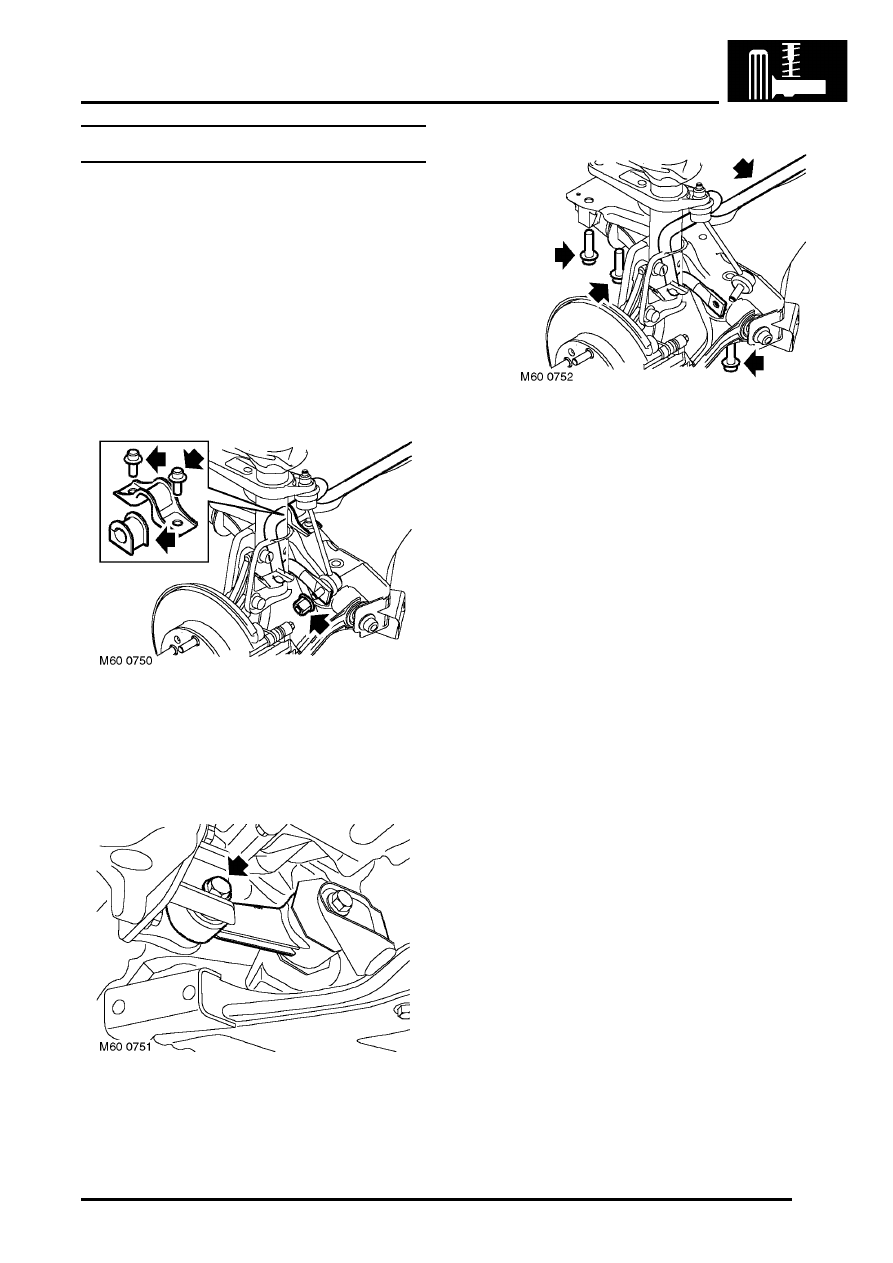

4. Using a backing spanner, remove 2 nuts

release anti-roll bar links from anti-roll bar.

5. Remove 4 bolts securing anti-roll bar saddle

clamps to subframe, collect saddle clamps and
rubber bushes.

6. Remove bolt securing engine tie bar to sump.
7. Support the weight of front subframe.

8. Remove 4 bolts securing both lower arm rear

bush housings.

9. Remove and discard 2 bolts securing front

subframe to body.

10. Lower front subframe to release anti-roll bar.
11. Remove anti-roll bar.

Refit

1. Position anti-roll bar.
2. Raise front subframe and align to body.
3. Fit new bolts securing front subframe to body

and tighten to 190 Nm (140 lbf.ft).

4. Fit  bolts securing  lower arm rear bush

housings and tighten to 105 Nm (77 lbf.ft).

5. Align engine tie bar and tighten bolts to 100 Nm

(74 lbf.ft).

6. Position anti-roll bar rubbers and saddle

clamps.

7. Fit saddle clamp bolts and tighten to 23 Nm (17

lbf.ft).

8. Align anti-roll bar links to anti-roll bar, fit new

nuts and tighten using a backing spanner to  45
Nm (33 lbf.ft).

9. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

10. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

11. Remove stands and lower vehicle.

FRONT SUSPENSION

60-2

REPAIRS

Ball joint link - anti roll bar

$% 60.10.04

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

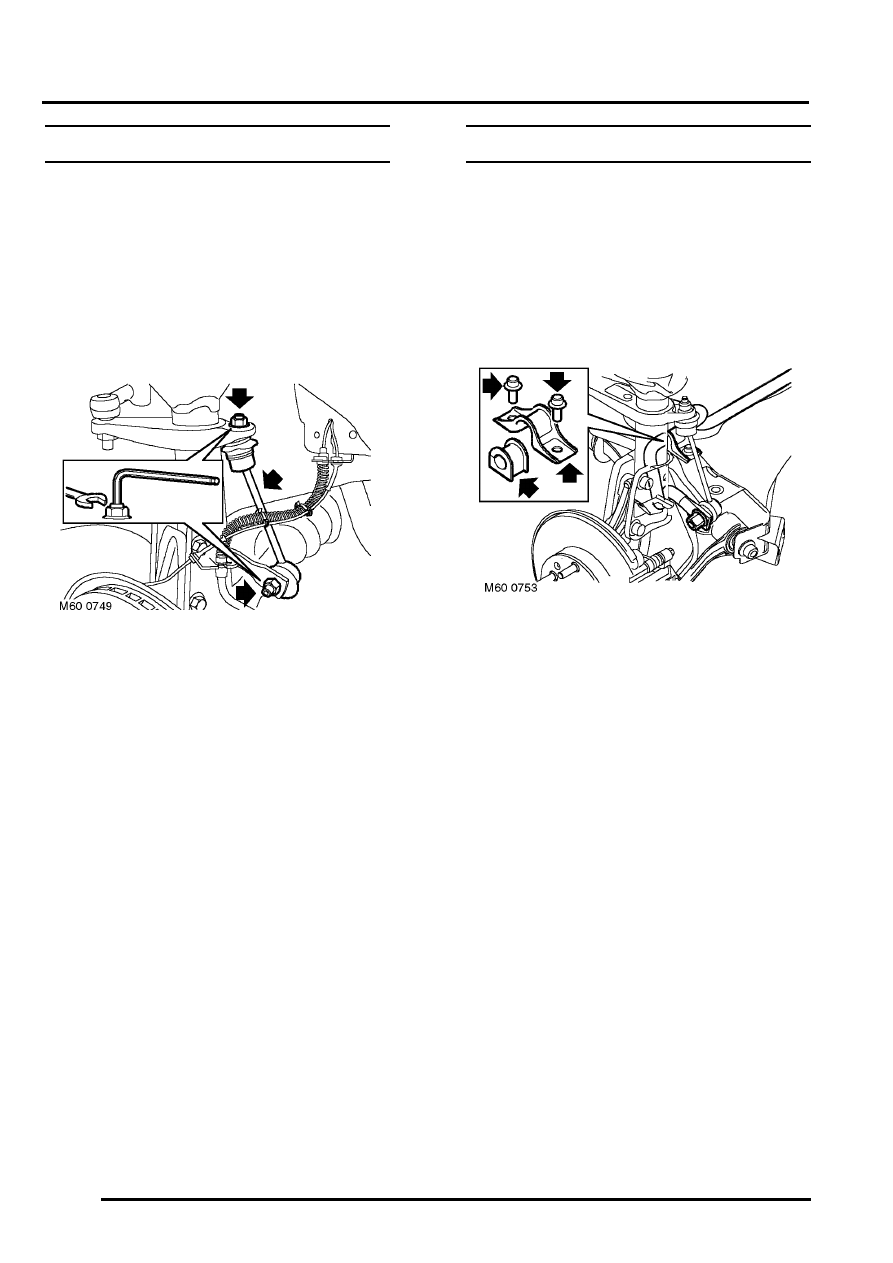

3. Remove nut securing anti-roll bar link to

damper.

CAUTION: Use a spanner and an Allen key
to prevent ball joint rotating when undoing
link.

4. Discard nut.
5. Use an open ended spanner on the flats

provided to prevent ball stud from turning.
Remove nut securing anti-roll bar link to anti-
roll bar.

6. Discard nut.
7. Noting the fitted position, remove anti-roll bar

link.

Refit

1. Clean anti-roll bar link tapers and mating faces.
2. Position anti-roll bar link to anti-roll bar,  fit new

nut and tighten to 55 Nm (41 lbf.ft).

3. Align anti-roll bar link to damper, fit new nut and

tighten to 45 Nm (33 lbf.ft).

4. Ensure correct orientation of anti-roll bar links.
5. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

6. Remove stand and lower vehicle.

Mounting rubbers - anti roll bar - set

$% 60.10.05

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove 4 bolts securing anti-roll bar saddle

clamps to rear beam and collect saddle clamps.

3. Remove anti-roll bar rubbers.

Refit

1. Clean anti-roll bar, saddle clamps and mating

faces.

2. Fit anti-roll bar rubbers.
3. Fit saddle clamps, fit bolts and tighten to 23 Nm

(17 lbf.ft).

4. Remove stands and lower vehicle.
