MANUAL GEARBOX - GETRAG

REPAIRS

37-2-9

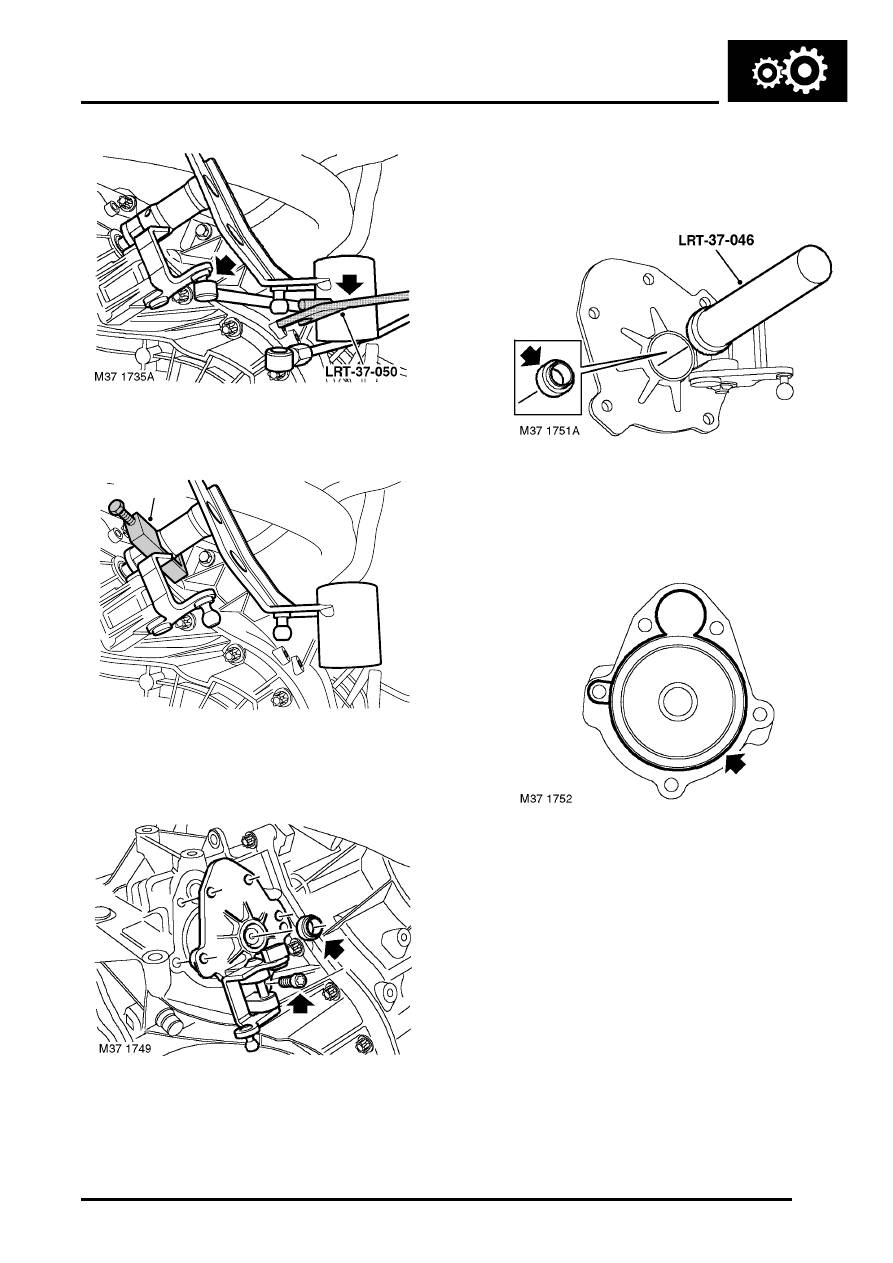

7. UseLRT-37-050 and release gear change rods

from quadrant.

8. Using LRT-37-049, carefully extract roll pin

from gearchange selector shaft quadrant.

9. Remove selector quadrant from selector shaft.

10. Remove and discard 5 Torx bolts securing gear

change cover and remove cover.

11. Remove and discard oil seal from selector

cover.

Refit

1. Clean gear change oil seal recess, gear

change cover and gearbox mating faces.

2. Using LRT-37-046 fit new seal to gear change

cover.

3. Lubricate gear change cover bearing with clean

gearbox oil.

4. Apply a 1 mm bead of sealant to gearshift cover

as illustrated.

5. Align gear change cover to selector shaft, fit

new Torx bolts, evenly and progressively
tighten to 25 Nm (18 lbf.ft).

6. Fit quadrant to selector shaft, fit nylon block to

slot in quadrant and align roll pin hole.

7. Fit LRT-37-049 to gearchange quadrant, press

new roll pin through selector shaft and remove
tool. Check operation of selector mechanism.

M37 1743A

LRT-37-049

MANUAL GEARBOX - GETRAG

37-2-10 REPAIRS

8. Position gearbox mounting bracket to gearbox,

fit bolts and tighten to 85 Nm (63 lbf.ft).

9. Adjust height of engine, fit through bolt securing

gearbox mounting bracket to gearbox mounting
on body and tighten bolt to 100 Nm (74 lbf.ft).

10. Fit battery carrier.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

11. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

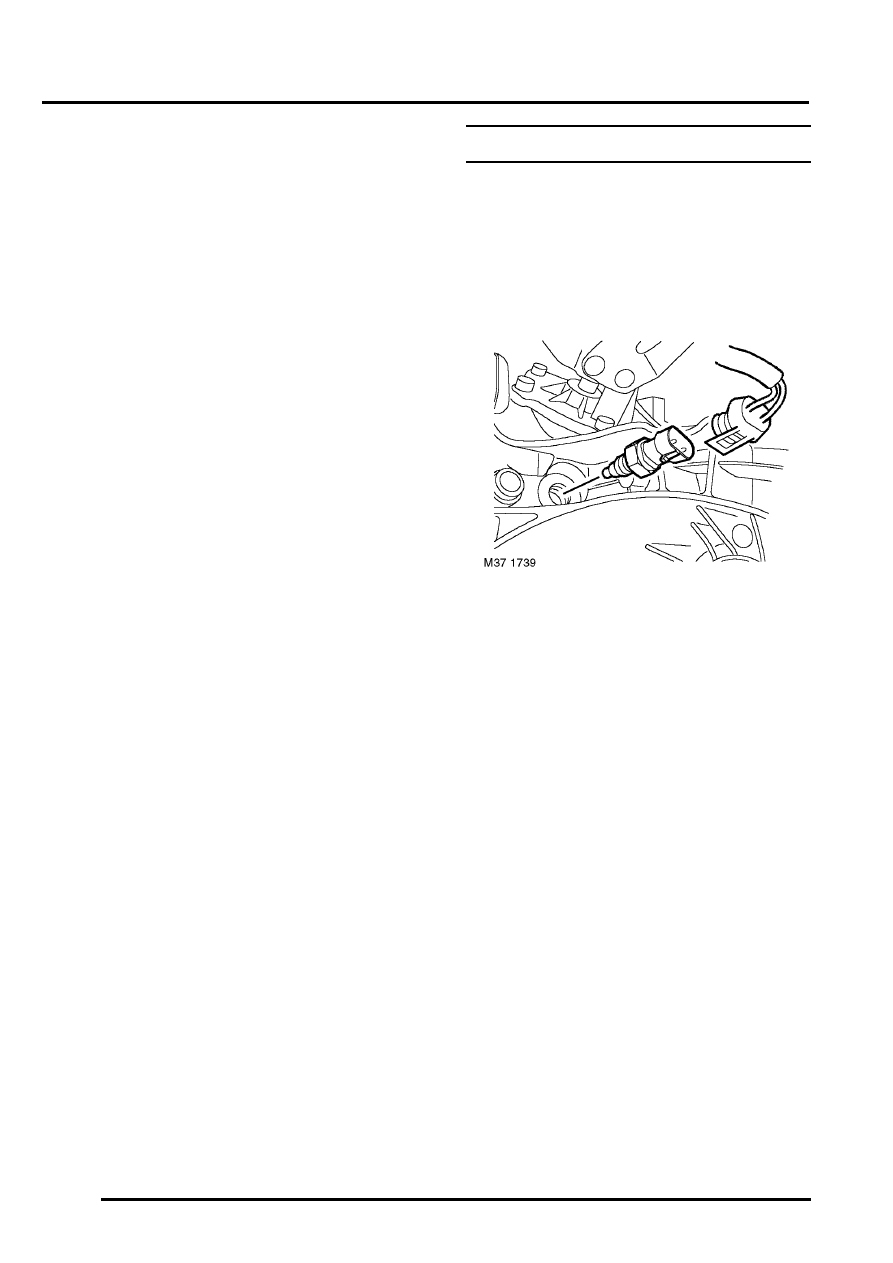

Switch - reverse lamp

$% 37.27.01

Remove

1. Disconnect battery earth lead.
2. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Disconnect multiplug from reverse lamp switch.
4. Remove reverse lamp switch from gearbox.

Refit

1. Clean reverse lamp switch and mating face on

gearbox.

2. Fit and tighten reverse lamp switch to gearbox

to 24 Nm (18 lbf.ft).

3. Connect multiplug.
4. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

5. Connect battery earth lead.

MANUAL GEARBOX - GETRAG

REPAIRS 37-2-11

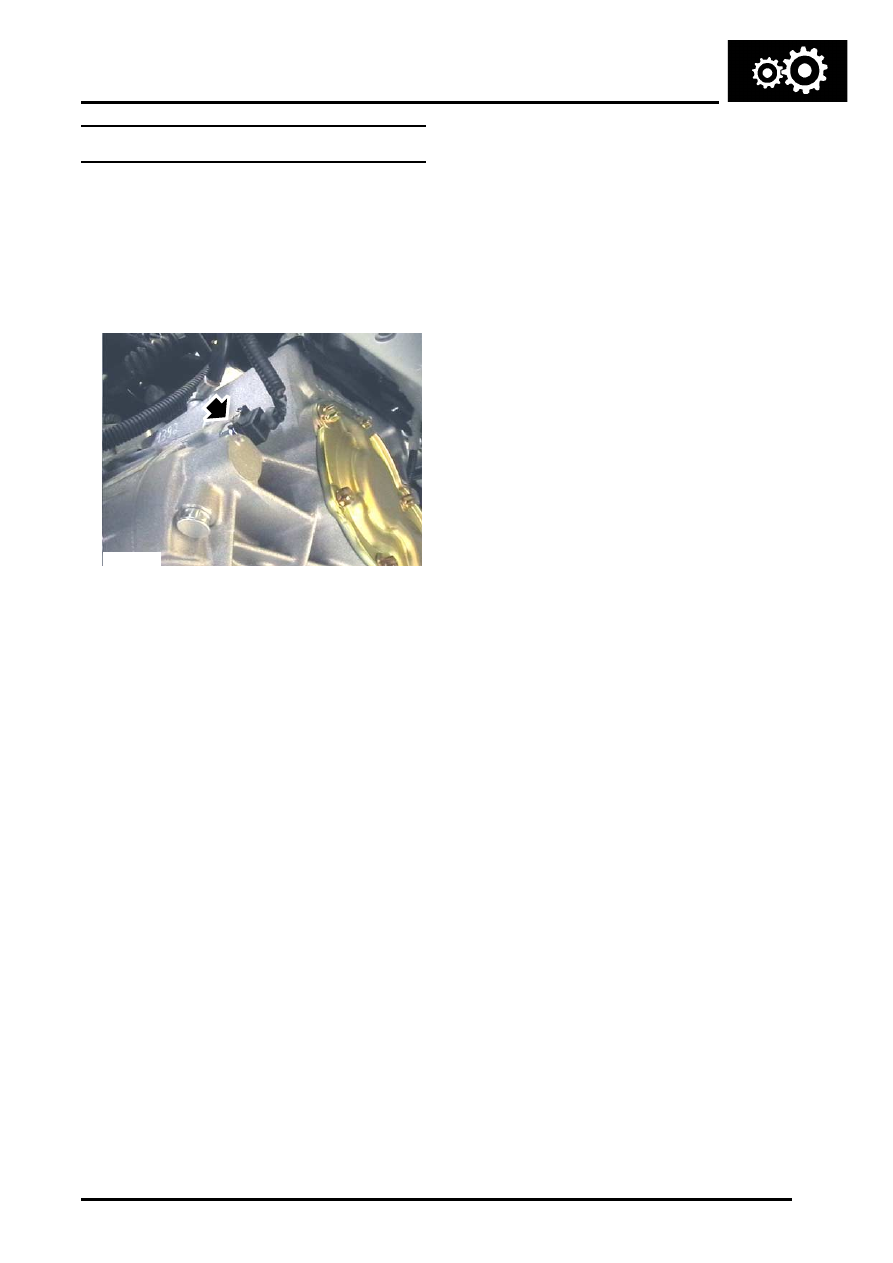

Switch - first gear

$% 37.27.11

Remove

1. Disconnect battery earth lead.
2. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Disconnect multiplug from 1st gear switch.
4. Position container to catch oil spillage.
5. Remove 1st gear switch.

Refit

1. Clean mating faces of 1st gear switch, fit and

tighten switch to 24 Nm (18 lbf.ft).

2. Remove container from underneath gearbox.
3. Connect multiplug to 1st gear switch.
4. Check and top up gearbox oil.



 +

 MAINTENANCE, MAINTENANCE,

Manual Gearbox – GETRAG.

5. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

6. Connect battery earth lead.



M37 1770
