COOLING SYSTEM - K SERIES 1.8

REPAIRS

26-2-3

REPAIRS

Tank - expansion

$% 26.15.01

Remove

1. Position container to collect coolant.

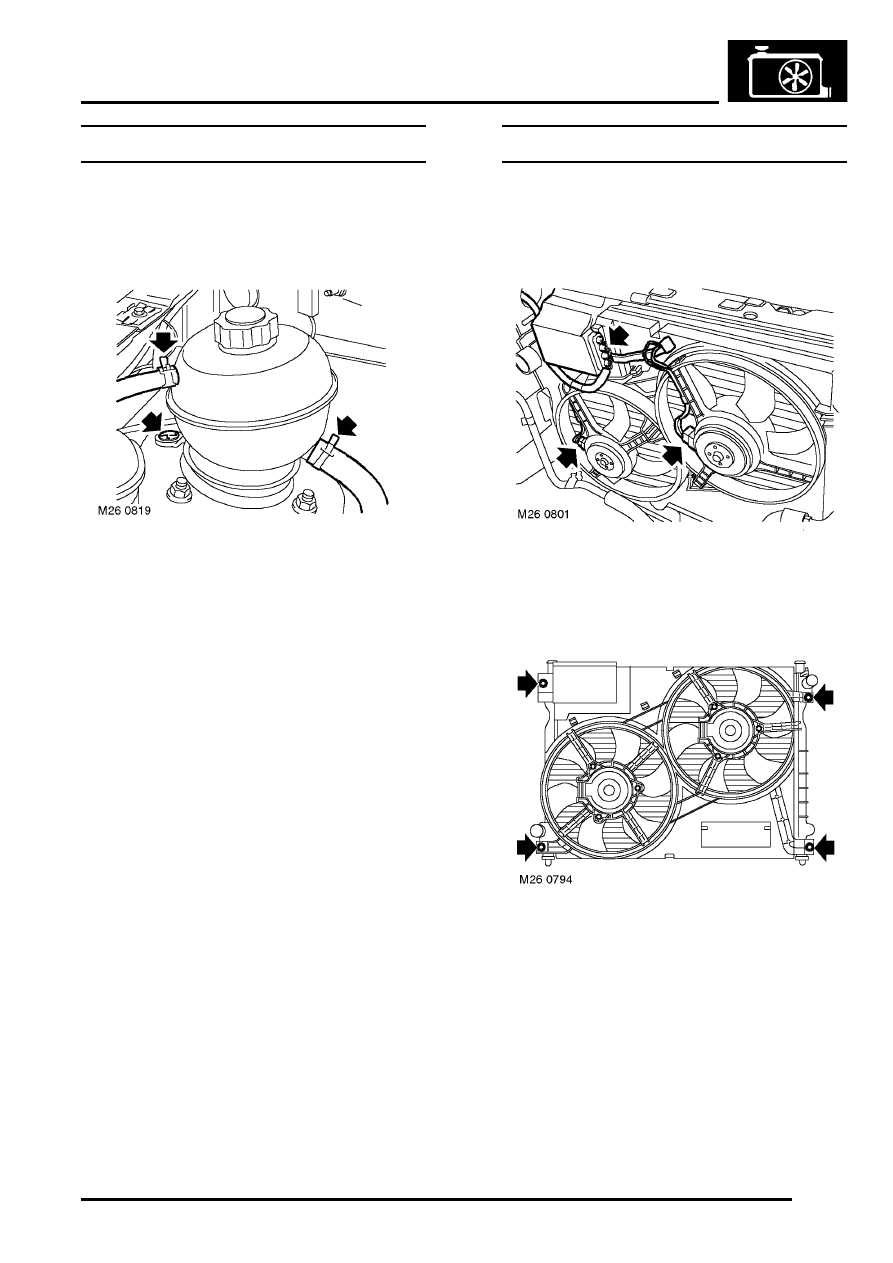

2. Release clip and disconnect coolant rail hose

from expansion tank.

3. Release clip and disconnect bleed hose from

expansion tank.

4. Remove screw securing expansion tank and

remove expansion tank.

Refit

1. Position expansion tank and secure with screw.
2. Connect coolant rail hose and bleed hose and

secure with clips.

3. Check for leaks and top-up coolant to 'MAX'

mark on expansion tank.

Cooling fan and motor - non A/C

$% 26.25.22

Remove

1. Disconnect battery earth lead.

2. Release multiplugs from relay housing and fan

motors.

3. Release harness from fan cowling.

4. Remove 4 bolts securing fan cowl to radiator.
5. With assistance manoeuvre fan cowl and motor

assembly from vehicle.

COOLING SYSTEM - K SERIES 1.8

26-2-4

REPAIRS

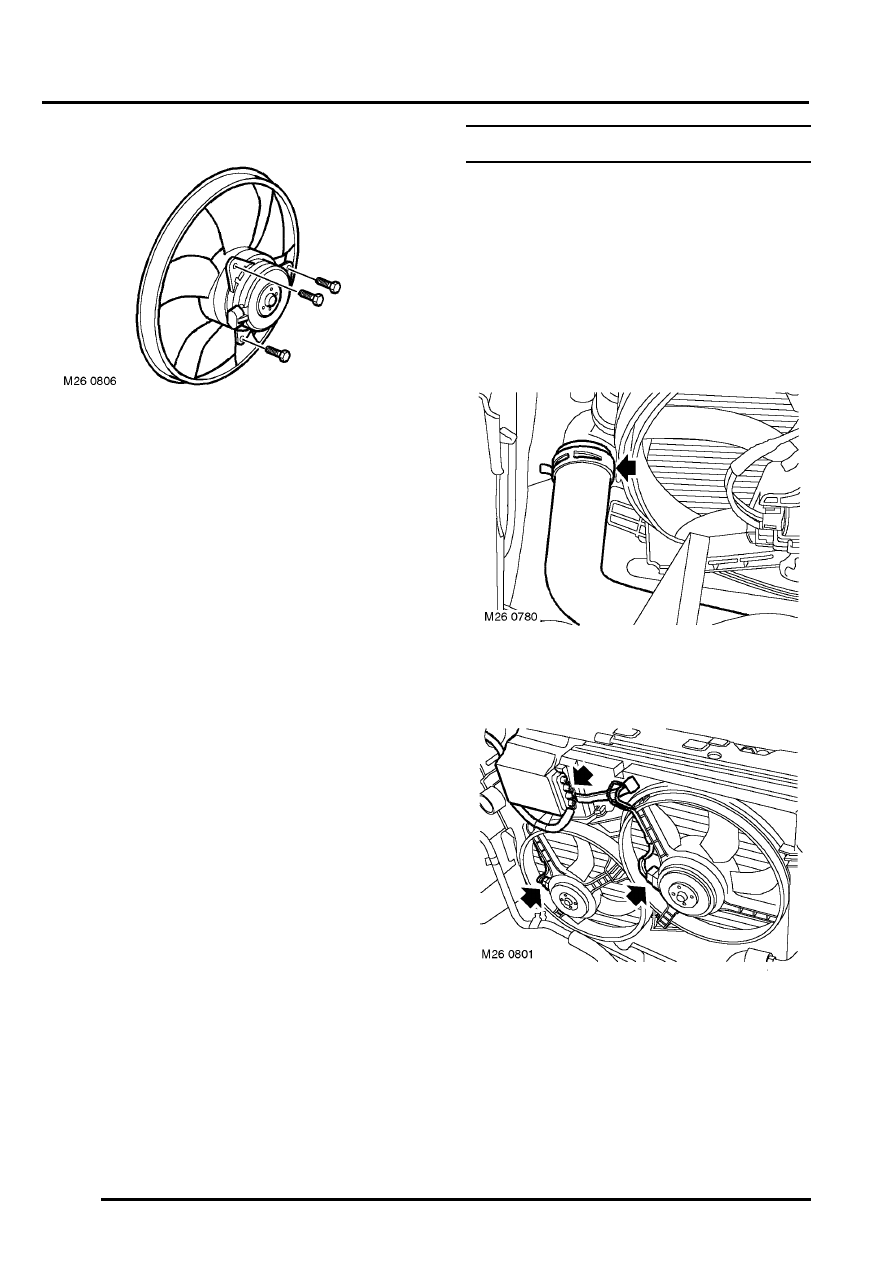

6. Remove 3 bolts securing motor to fan cowl,

release motor and fan assembly.

Refit

1. Position fan and motor assembly to fan cowl, fit

and tighten bolts to 5 Nm (4 lbf.ft).

2. Position fan cowl to radiator, fit and tighten

bolts to 5 Nm (4 lbf.ft).

3. Secure relay and harness to fan cowl.
4. Connect multiplugs.
5. Connect battery earth lead.

Cooling fan and motor - A/C

$% 26.25.22

Remove

1. Disconnect battery earth lead.
2. Remove battery tray.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

3. Drain cooling system.



 +

 COOLING SYSTEM - K SERIES 1.8,

ADJUSTMENTS, Coolant - drain & refill.

4. Release clip and disconnect top hose from

radiator.

5. Release multiplugs from relay housing and fan

motors.

6. Release harness from fan cowling.

COOLING SYSTEM - K SERIES 1.8

REPAIRS

26-2-5

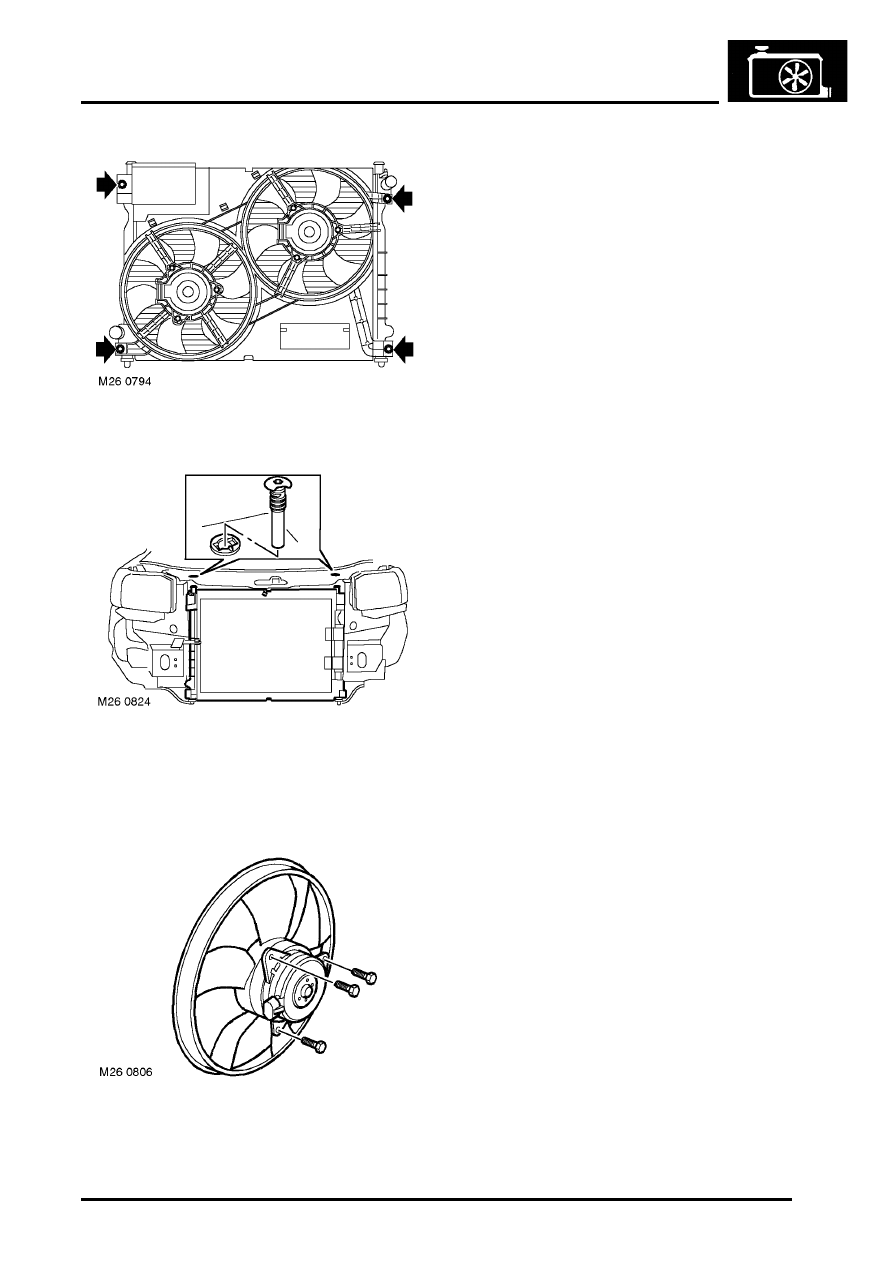

7. Remove 4 bolts securing fan cowl to radiator.

8. Remove 2 retaining pins securing radiator to

bonnet landing panel.

9. With assistance manoeuvre fan cowl and motor

assembly from vehicle.

10. Remove 6 bolts securing fan motors to fan cowl

and remove fan motors.

Refit

1. Position fan motors fit bolts and tighten to 5 Nm

(4 lbf.ft).

2. Position fan cowl to radiator, fit and tighten

bolts to 5 Nm (4 lbf.ft).

3. Fit radiator retaining pins.
4. Connect multiplugs.
5. Secure relay and harness to fan cowl.
6. Connect top hose to radiator and secure with

clip.

7. Connect bottom hose to radiator and secure

with clip.

8. Refill cooling system.



 +

 COOLING SYSTEM - K SERIES 1.8,

ADJUSTMENTS, Coolant - drain & refill.

9. Fit battery tray.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

10. Connect battery earth lead.

COOLING SYSTEM - K SERIES 1.8

26-2-6

REPAIRS

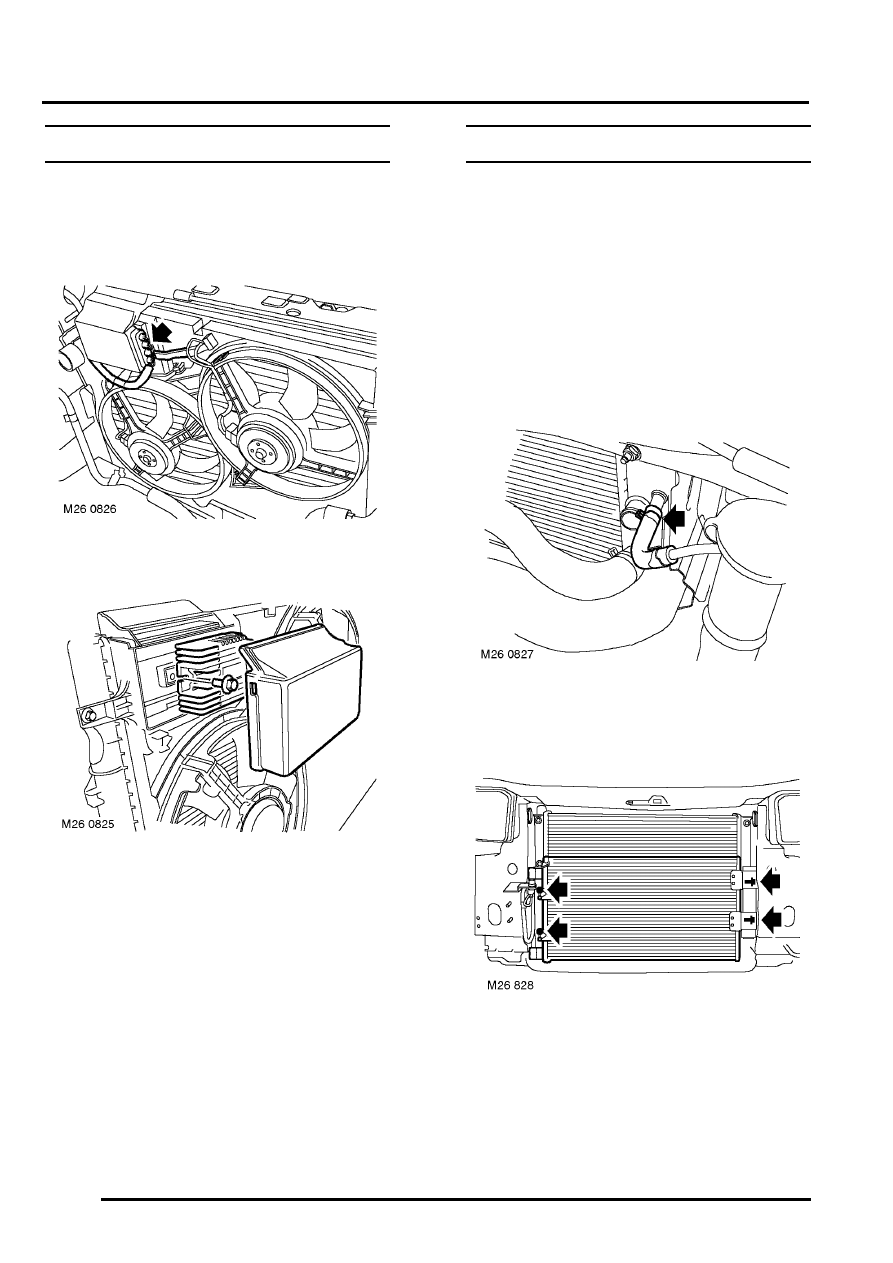

Control unit - radiator cooling fan

$% 26.25.43

Remove

1. Disconnect battery earth lead.

2. Disconnect cooling fan control unit multiplug.

3. Remove cover from cooling fan control unit.
4. Remove bolt securing cooling fan control unit

and remove control unit.

Refit

1. Position cooling fan control unit, fit bolt and

tighten to 5 Nm (4 lbf.ft).

2. Fit cooling fan control unit cover.
3. Connect cooling fan control unit multiplug.
4. Connect battery earth lead.

Radiator assembly

$% 26.40.01

Remove

1. Disconnect battery earth lead.
2. Remove front bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

3. Remove cooling fan assembly.



 +

 COOLING SYSTEM - K SERIES 1.8,

REPAIRS, Cooling fan and motor - A/C.


 +

 COOLING SYSTEM - K SERIES 1.8,

REPAIRS, Cooling fan and motor - non A/C.

4. Release clip and remove expansion hose from

radiator.

5. Remove 4 bolts securing condenser to radiator.
6. Release radiator from lower mountings and

remove from vehicle.
