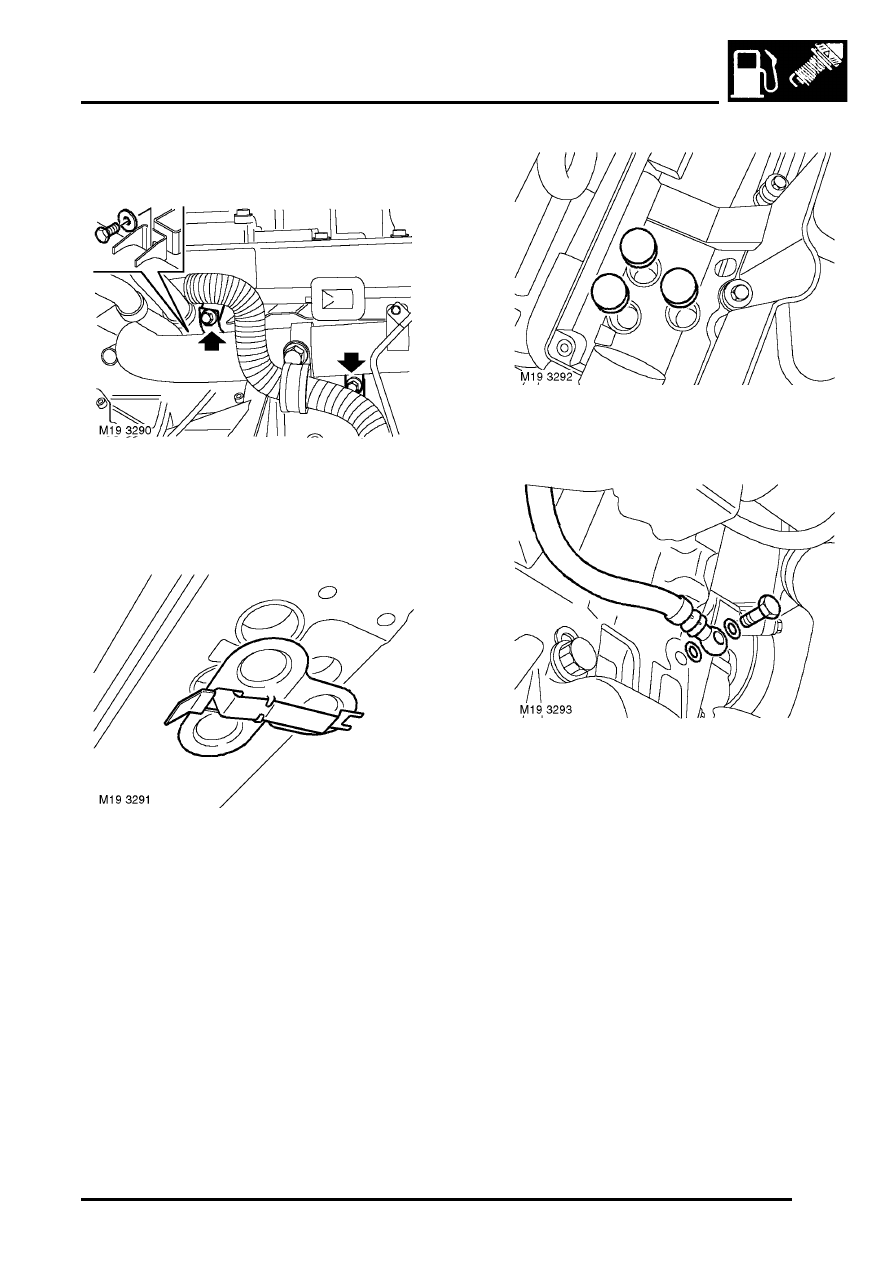

FUEL DELIVERY SYSTEM - DIESEL

REPAIRS 19-1-11

11. Disconnect vacuum hose from turbocharger

boost control valve.

12. Remove 2 bolts and remove solenoid valve.

13. Remove 2 bolts turbocharger outlet pipe to

coolant rail.

14. Loosen but do not remove remaining bolt,

turbocharger outlet pipe to coolant rail.

15. Remove access plate from heat shield.

16. Remove 3 access plugs from base of air

cleaner.

17. Remove turbocharger oil feed banjo bolt and

discard sealing washers.

CAUTION: Always fit plugs to open
connections to prevent contamination.

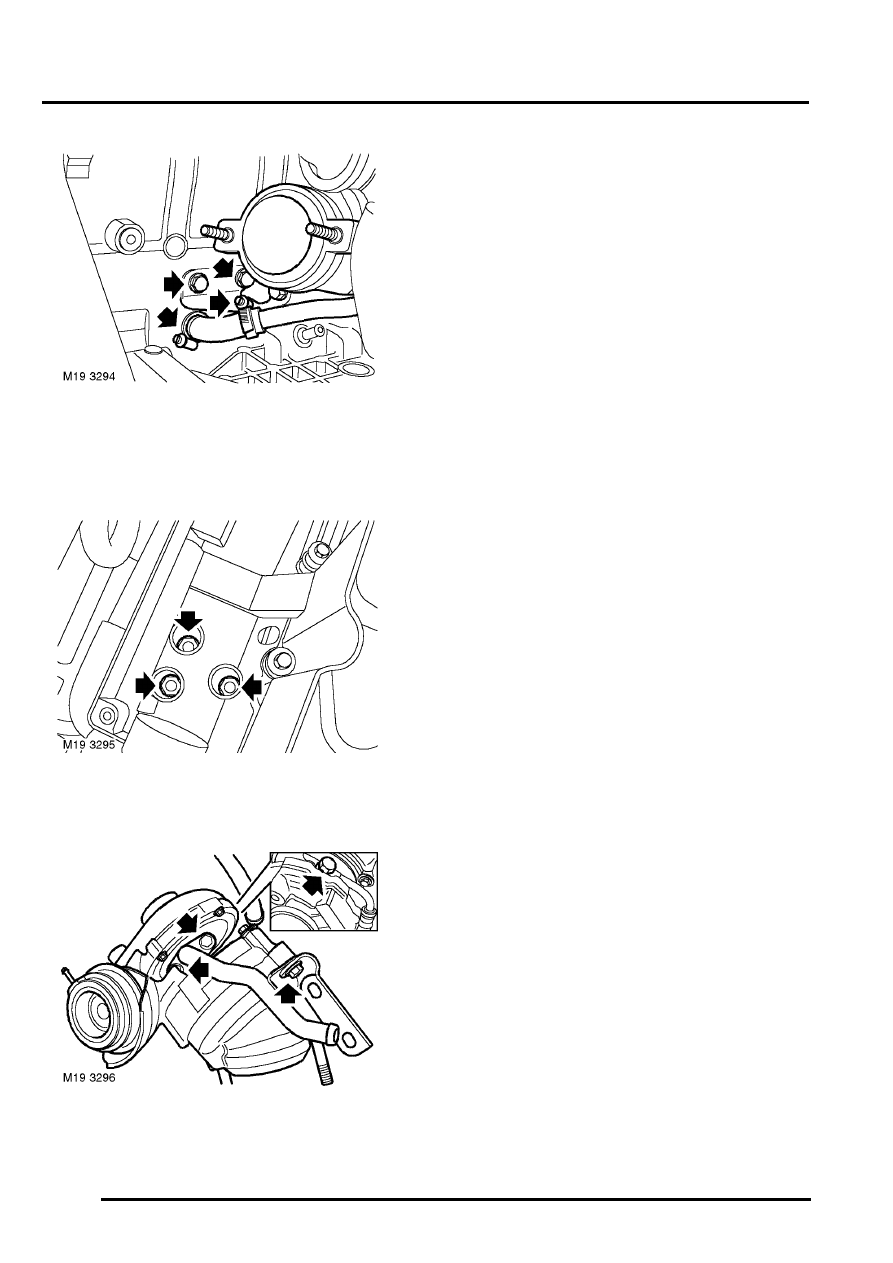

FUEL DELIVERY SYSTEM - DIESEL

19-1-12 REPAIRS

18. Loosen 2 clips and disconnect turbocharger oil

drain hose from cylinder block.

19. Remove 2 bolts turbocharger oil drain pipe

bracket to cylinder block.

20. With assistance, remove 3 bolts and

turbocharger. Discard gasket.

21. Identify position of turbocharger oil feed pipe for

refitting.

22. Remove banjo bolt and remove oil feed pipe

from turbocharger. Discard sealing washers.

23. Remove bolt turbocharger oil drain pipe

bracket.

24. Remove 2 bolts and oil drain pipe from

turbocharger. Discard gasket.

Refit

1. Clean turbocharger oil drain pipe and mating

face.

2. Use new gasket and fit oil drain pipe to

turbocharger.

3. Tighten turbocharger drain pipe flange bolts to

8 Nm (6 lbf.ft) and bracket bolt to 20 Nm (15
lbf.ft).

4. Clean oil feed pipe and mating face on

turbocharger.

5. Use new sealing washers, fit oil feed pipe to

turbocharger and tighten banjo bolt to 22 Nm
(16 lbf.ft).

6. Clean turbocharger and exhaust manifold

mating faces.

7. Fit new gasket, fit turbocharger and tighten

bolts to 50 Nm (37 lbf.ft).

8. Clean turbocharger oil feed pipe and banjo bolt.
9. Use new sealing washers, align oil feed pipe

and tighten banjo bolt to 22 Nm (16 lbf.ft).

10. Fit and tighten oil drain pipe bracket bolts to 20

Nm (15 lbf.ft).

11. Connect turbocharger drain hose and tighten

clips.

12. Fit access plugs to base of air cleaner.
13. Fit access plate to heat shield.
14. Fit turbocharger outlet pipe bolts. Tighten 6 mm

bolt to 10 Nm (7 lbf.ft) and 8 mm bolts to 20 Nm
(15 lbf.ft).

15. Fit turbocharger outlet hose and tighten clips.
16. Fit boost control solenoid valve and tighten

bolts to 10 Nm (7 lbf.ft).

17. Connect vacuum hoses.
18. Connect multiplug to solenoid valve.
19. Fit engine breather connector.
20. Fit upper seal to turbocharger duct and ensure

lower seal to turbocharger is in good condition.

21. Fit duct to turbocharger, connect to engine

breather and MAF/IAT sensor.

22. Secure duct with clips.
23. Fit vacuum hose and harness to clips.
24. Fit air cleaner element.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Element - air cleaner.

25. Fit IRD.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Intermediate reduction
drive (IRD) unit - Td4.

26. Connect battery earth lead.

FUEL DELIVERY SYSTEM - DIESEL

REPAIRS 19-1-13

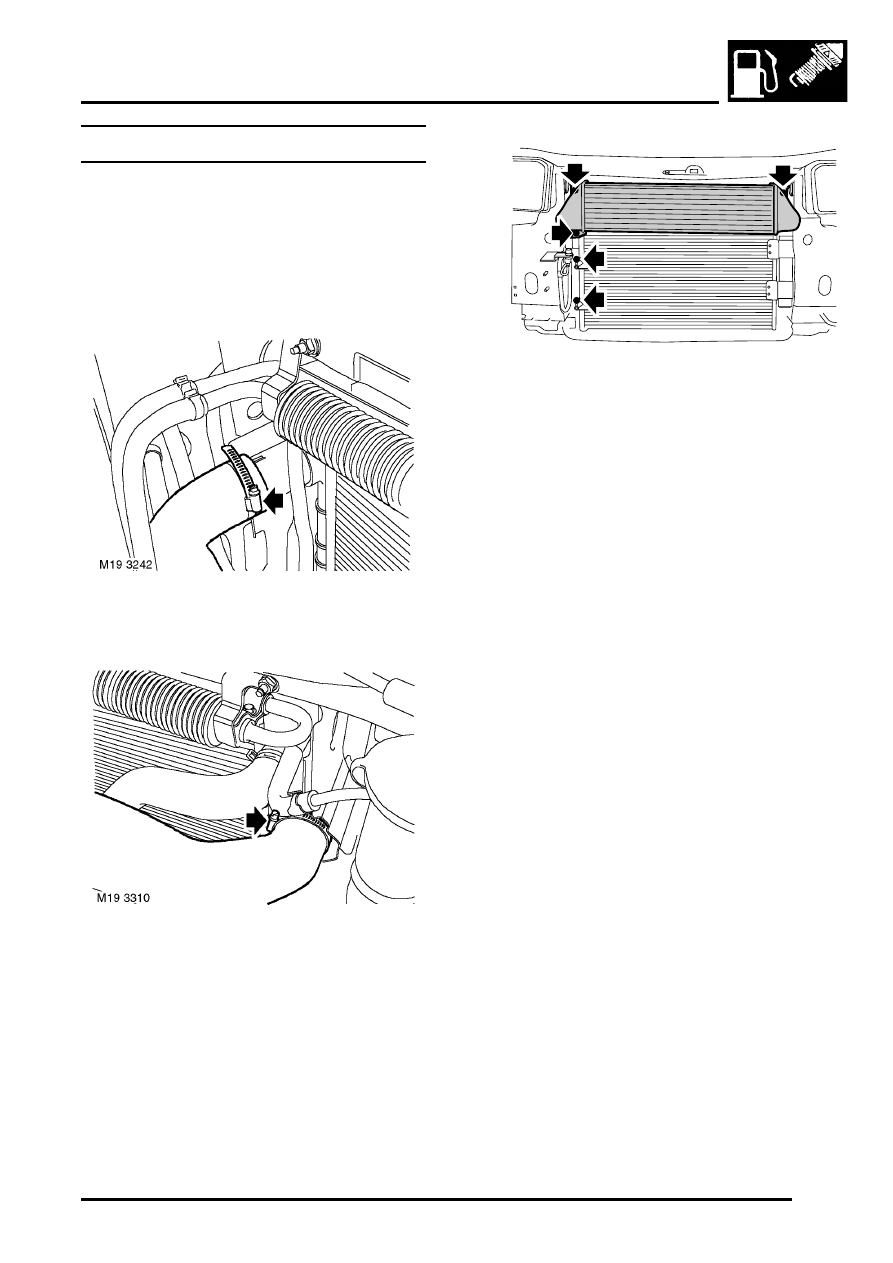

Intercooler

$% 19.42.15

Remove

1. Disconnect battery earth lead.
2. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

3. Loosen clip and remove inlet hose from

intercooler.

4. Loosen clip and remove outlet hose from

intercooler.

5. Remove 2 bolts securing condenser to radiator.
6. Remove 3 bolts securing intercooler to radiator.
7. Remove intercooler.

Refit

1. Fit intercooler.
2. Fit bolts securing intercooler to radiator, tighten

to 3 Nm (2.2 lbf.ft).

CAUTION: Ensure that bolts of the correct
length are used on refit.

3. Fit bolts securing condenser to radiator and

tighten to 3 Nm (2.2 lbf.ft).

4. Fit hoses to intercooler and tighten clips.
5. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

6. Connect battery earth lead.

M19 3244

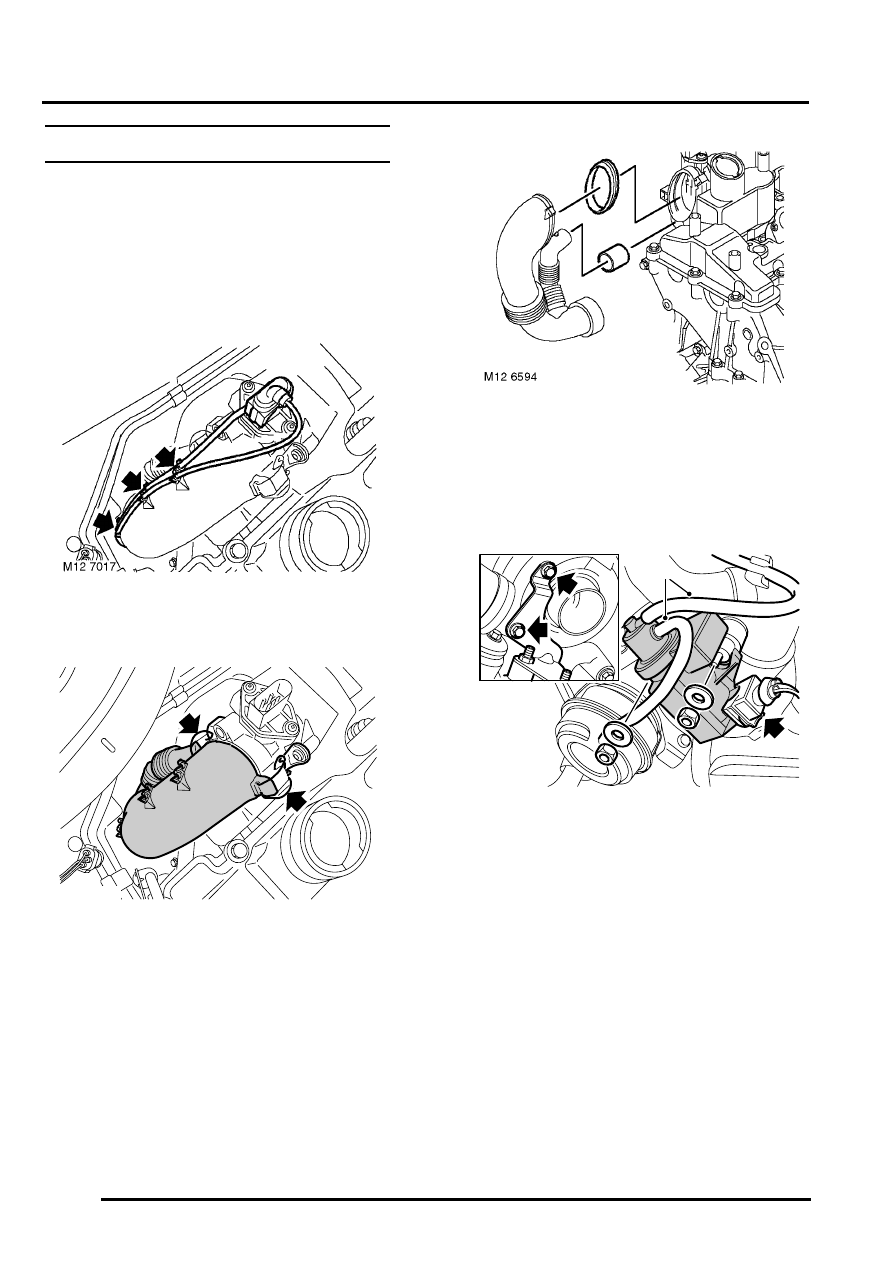

FUEL DELIVERY SYSTEM - DIESEL

19-1-14 REPAIRS

Solenoid valve - boost control

$% 19.42.30

Remove

1. Disconnect battery earth lead.
2. Remove air cleaner element.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Element - air cleaner.

3. Release vacuum hose and harness from

turbocharger duct.

4. Release 2 clips securing turbocharger duct to

MAF/IAT sensor and remove duct.

5. Remove seal, duct to MAF/IAT sensor.
6. Remove connector, engine breather pipe to air

cleaner housing.

7. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

8. Disconnect multiplug from turbocharger boost

control solenoid valve.

9. Identify and disconnect vacuum hoses.

10. Remove 2 bolts and remove solenoid valve.
11. Remove 2 nuts and solenoid valve from

bracket.

12. Check solenoid mounting rubbers for damage,

remove and replace if required.

M12 6593

M19 3302
