FUEL DELIVERY SYSTEM - DIESEL

REPAIRS

19-1-7

Refit

1. Fit rubbers and mounting brackets to fuel

cooler, tighten bolts to 10 Nm (7 lbf.ft).

2. Fit fuel cooler to mounting and tighten nuts to

10 Nm (7 lbf.ft).

3. Clean fuel hose connections.
4. Connect fuel hoses to cooler and fit clips.
5. Fit acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

6. Connect battery earth lead.

Pump - injection

$% 19.30.07

Remove

1. Disconnect battery earth lead.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

2. Remove inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

3. Remove starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - Td4.

4. Remove hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

5. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

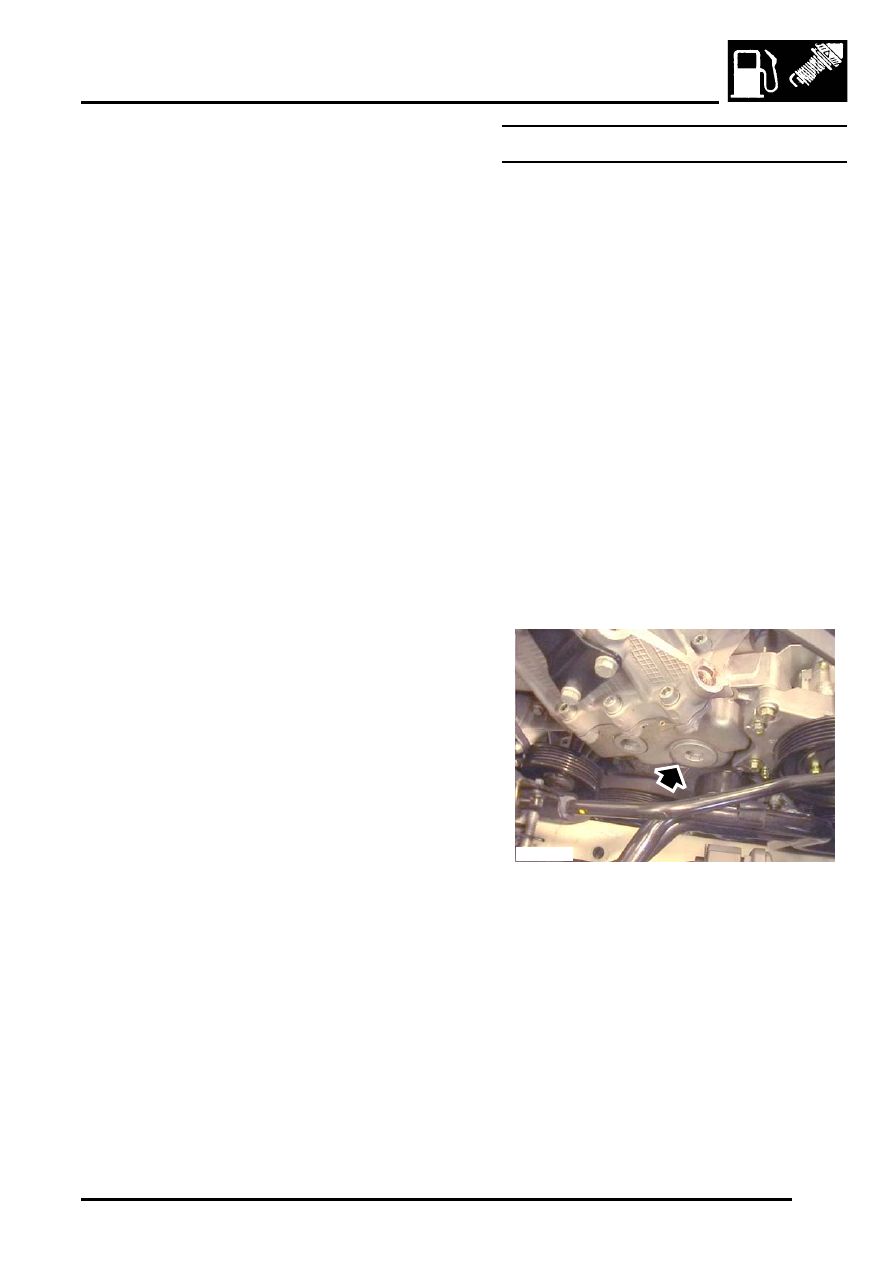

6. Remove large access plug in timing case and

discard seal.

M19 3282

FUEL DELIVERY SYSTEM - DIESEL

19-1-8

REPAIRS

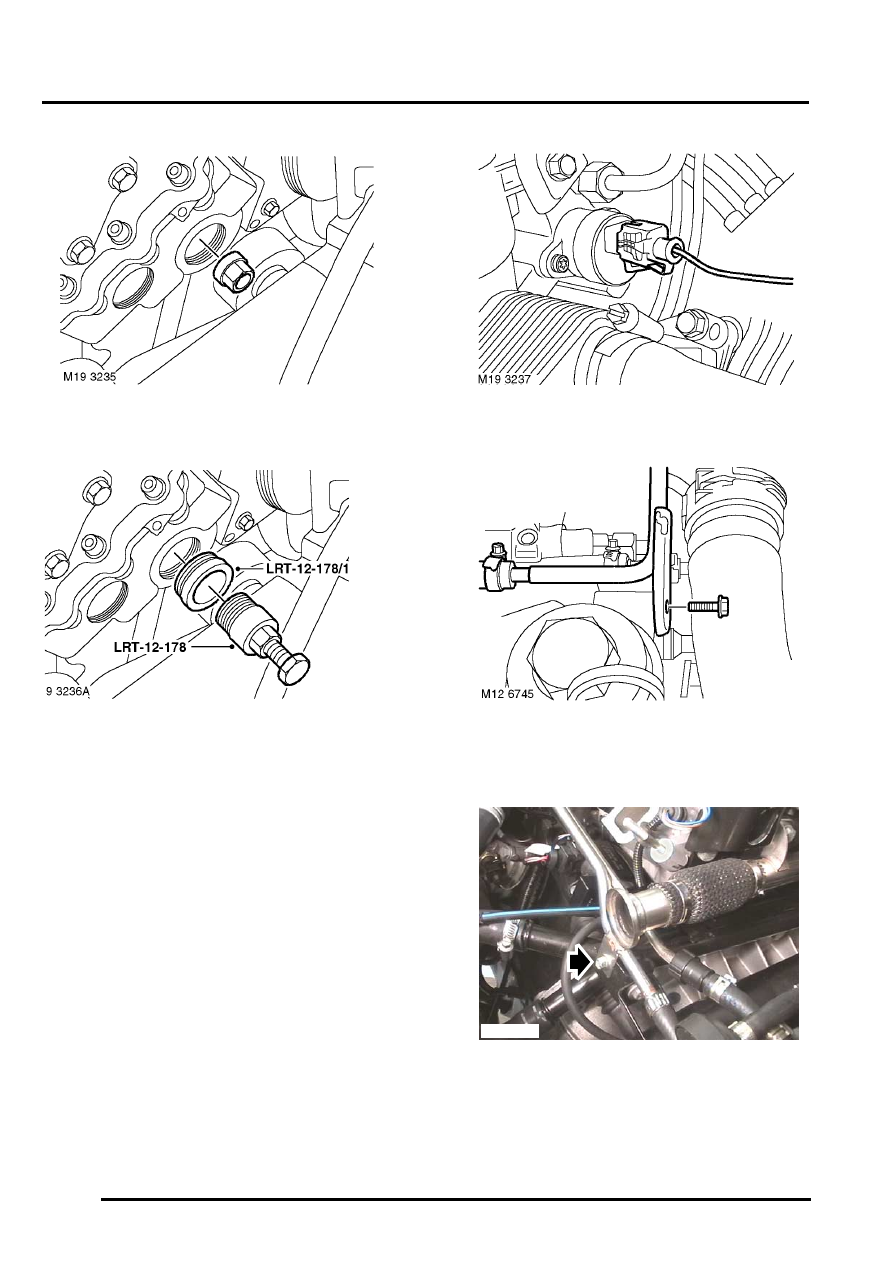

7. Remove fuel pump sprocket nut.

8. Fit LRT-12-178/1 into timing cover.
9. Fit LRT-12-178 to fuel pump sprocket and

tighten centre screw to release sprocket from
fuel pump.

CAUTION: Do not remove puller from
sprocket until fuel pump is fitted.

10. Disconnect multiplug from fuel pump.

11. Remove bolt, fuel pipe bracket to oil filter

housing.

12. Remove bolt fuel rail to coolant rail.

M12 6756

FUEL DELIVERY SYSTEM - DIESEL

REPAIRS

19-1-9

13. Position cloth under fuel pump to collect fuel

spillage.

CAUTION: Care must be taken to ensure
that oil or fluid does not enter or
contaminate the alternator.

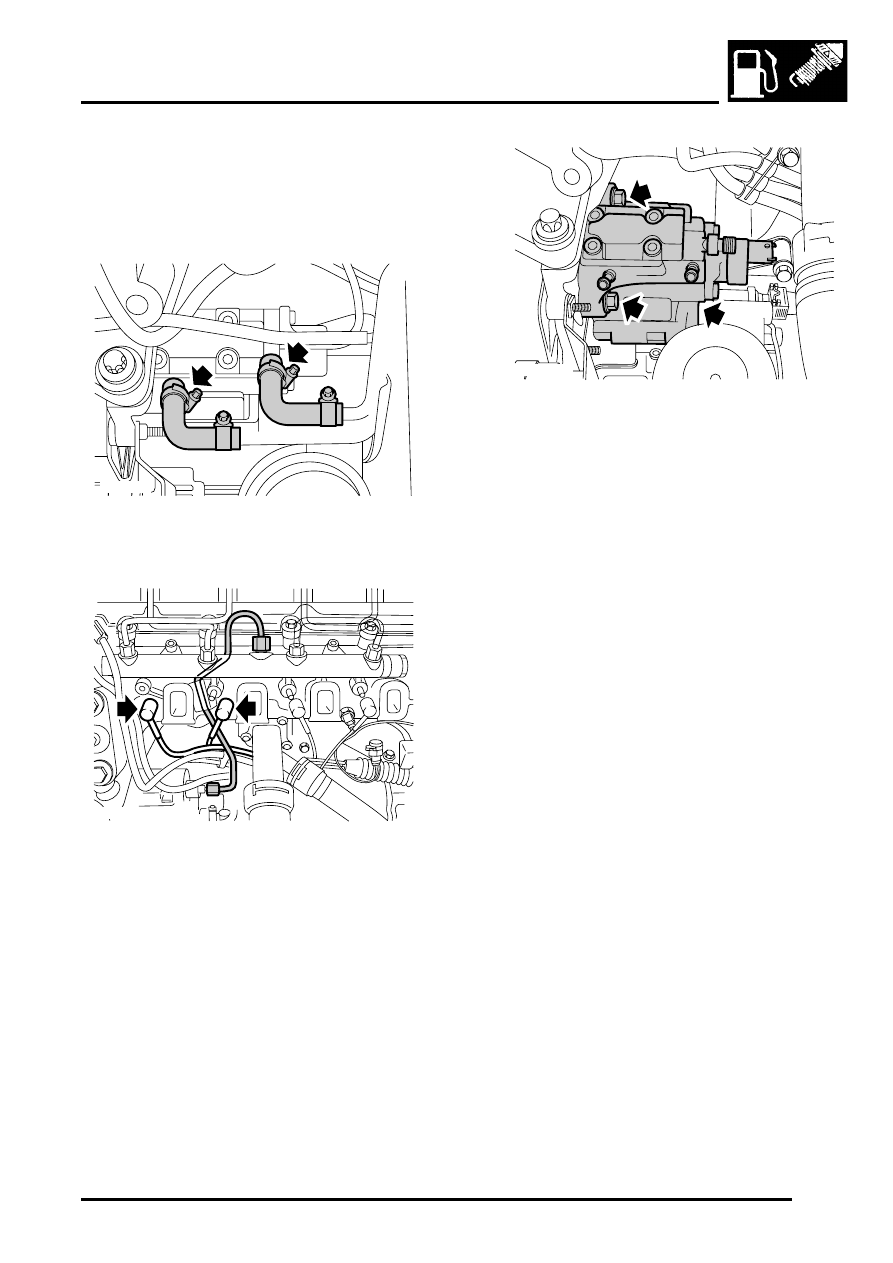

14. Loosen 2 clips and disconnect fuel hoses from

pump.

15. Loosen 2 nuts and remove high pressure fuel

pipe. Remove pipe support bush.

CAUTION: Always fit plugs to open
connections to prevent contamination.

16. Disconnect caps from No 1 and 2 glow plugs

and move clear of fuel pump.

17. Remove 3 nuts, release and remove fuel pump.

Discard gasket.

Refit

1. Clean fuel pump and mating face.
2. Fit new fuel pump gasket.
3. Fit fuel pump and tighten nuts to 24 Nm (18

lbf.ft).

4. Connect glow plug caps.
5. Clean high pressure fuel pipe unions.
6. Fit bush to fuel pipe, fit pipe and tighten union

nuts to 20 Nm (15 lbf.ft).

7. Fit fuel hoses to pump and tighten clips.
8. Fit bolts retaining low pressure fuel rails and

tighten to 10 Nm (7 lbf.ft).

9. Connect multiplug to pump.

10. Remove LRT-12-178 and LRT-12-178/1.
11. Fit fuel pump sprocket retaining nut and tighten

to 65 Nm (48 lbf.ft).

12. Clean access plug.
13. Fit new seal to access plug, fit plug and tighten

to 30 Nm (22 lbf.ft).

14. Fit ancillary drive belt



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

15. Fit hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

16. Fit starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - Td4.

17. Fit inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

18. Connect battery earth lead.

M19 3238

M19 3239

M19 3240

FUEL DELIVERY SYSTEM - DIESEL

19-1-10 REPAIRS

Turbocharger

$% 19.42.01

Remove

1. Disconnect battery earth lead.
2. Remove air cleaner element.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Element - air cleaner.

3. Remove IRD.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Intermediate reduction
drive (IRD) unit - Td4.

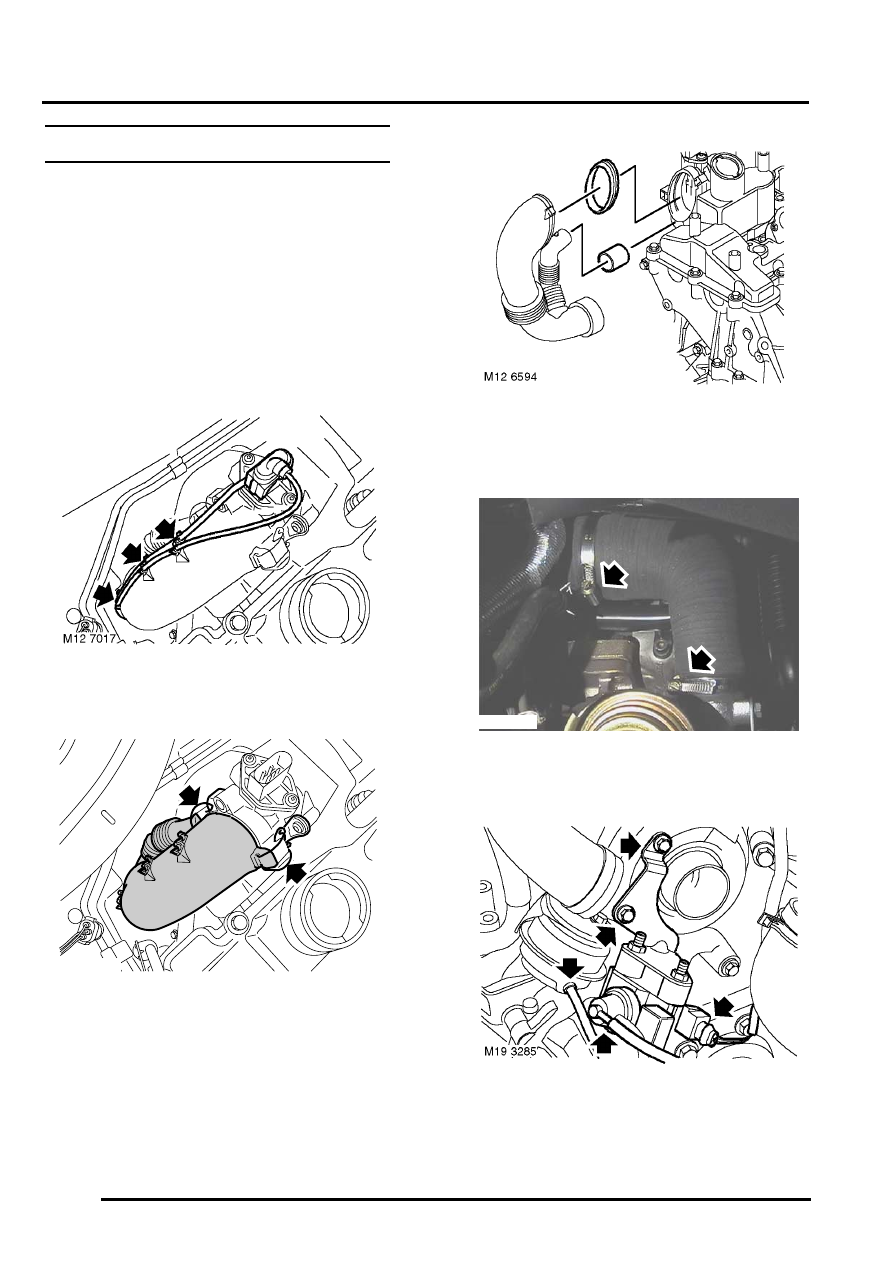

4. Release vacuum hose and harness from

turbocharger duct.

5. Release 2 clips securing turbocharger duct to

MAF/IAT sensor and remove duct.

6. Remove seal, duct to MAF/IAT sensor.
7. Remove connector, engine breather pipe to air

cleaner housing.

8. Loosen 2 clips and remove turbocharger outlet

hose.

9. Disconnect multiplug from turbocharger boost

control solenoid valve.

10. Disconnect vacuum hose from turbocharger

boost control solenoid valve.

M12 6593

M19 3286
