FUEL DELIVERY SYSTEM - DIESEL

REPAIRS

19-1-3

REPAIRS

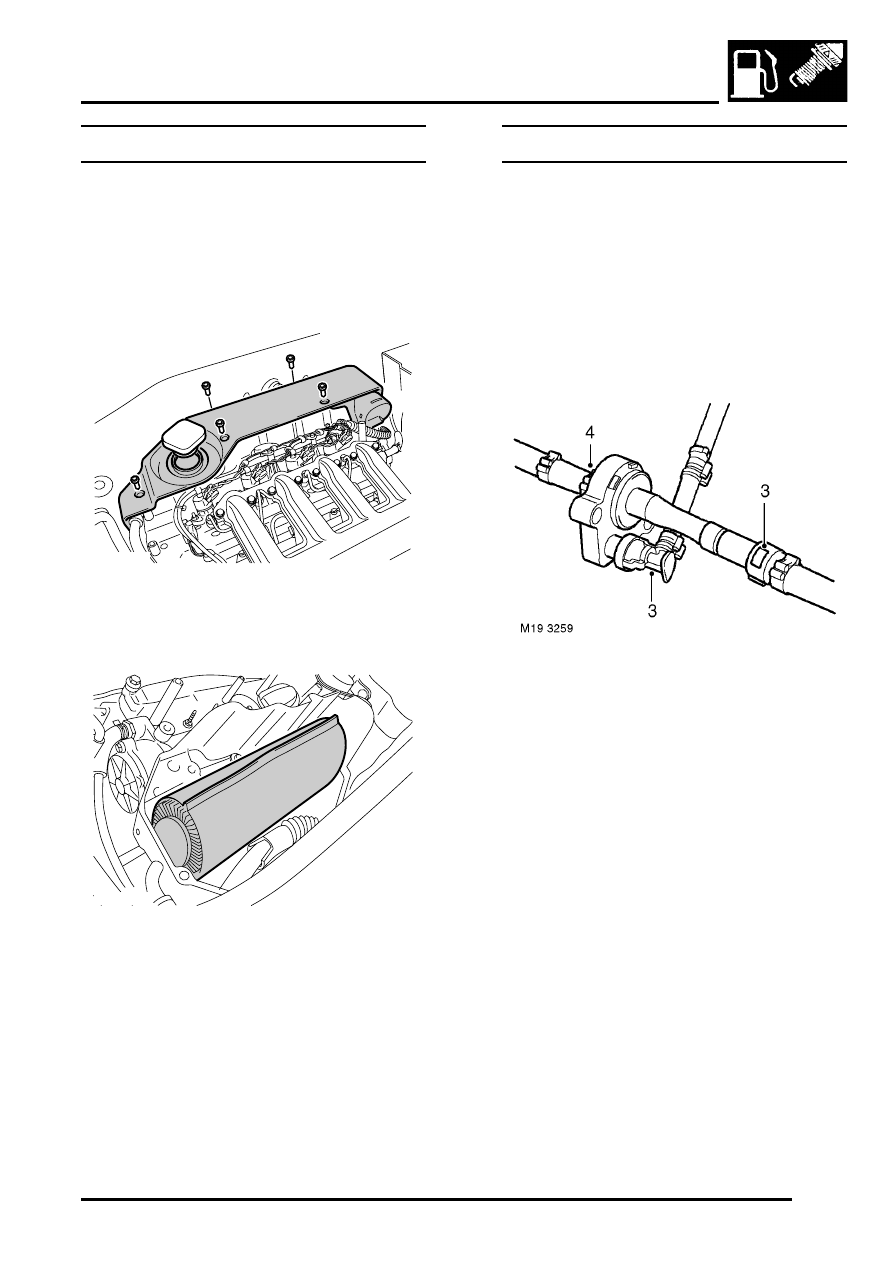

Element - air cleaner

$% 19.10.10

Remove

1. Disconnect battery earth lead.
2. Remove intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

3. Remove engine oil filler cap. Cover aperture.
4. Remove 5 Allen screws and remove air cleaner

cover.

5. Remove air cleaner element.

Refit

1. Clean inside of air cleaner.
2. Fit air cleaner element and engage spigot.
3. Fit air cleaner cover and tighten Allen screws to

8 Nm ( 6 lbf.ft).

4. Fit engine oil filler cap.
5. Fit intake duct assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

6. Connect battery earth lead.

Switch - fuel temperature

$% 19.22.04

Remove

1. Disconnect battery earth lead.
2. Position absorbent cloth to collect fuel spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

3. Disconnect quick release and fuel hose

connectors from temperature switch.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Release retaining clip and remove hose from

fuel temperature switch.

5. Remove fuel temperature switch.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Release retaining clip and remove hose from

fuel temperature switch.

Refit

1. Connect hose to fuel temperature switch and

secure with retaining clip.

2. Position fuel temperature switch.
3. Connect hose to fuel temperature switch and

secure with retaining clip.

4. Connect quick release and fuel hose

connectors to fuel temperature switch.

5. Connect battery earth lead.

M19 3172

M19 3173

FUEL DELIVERY SYSTEM - DIESEL

19-1-4

REPAIRS

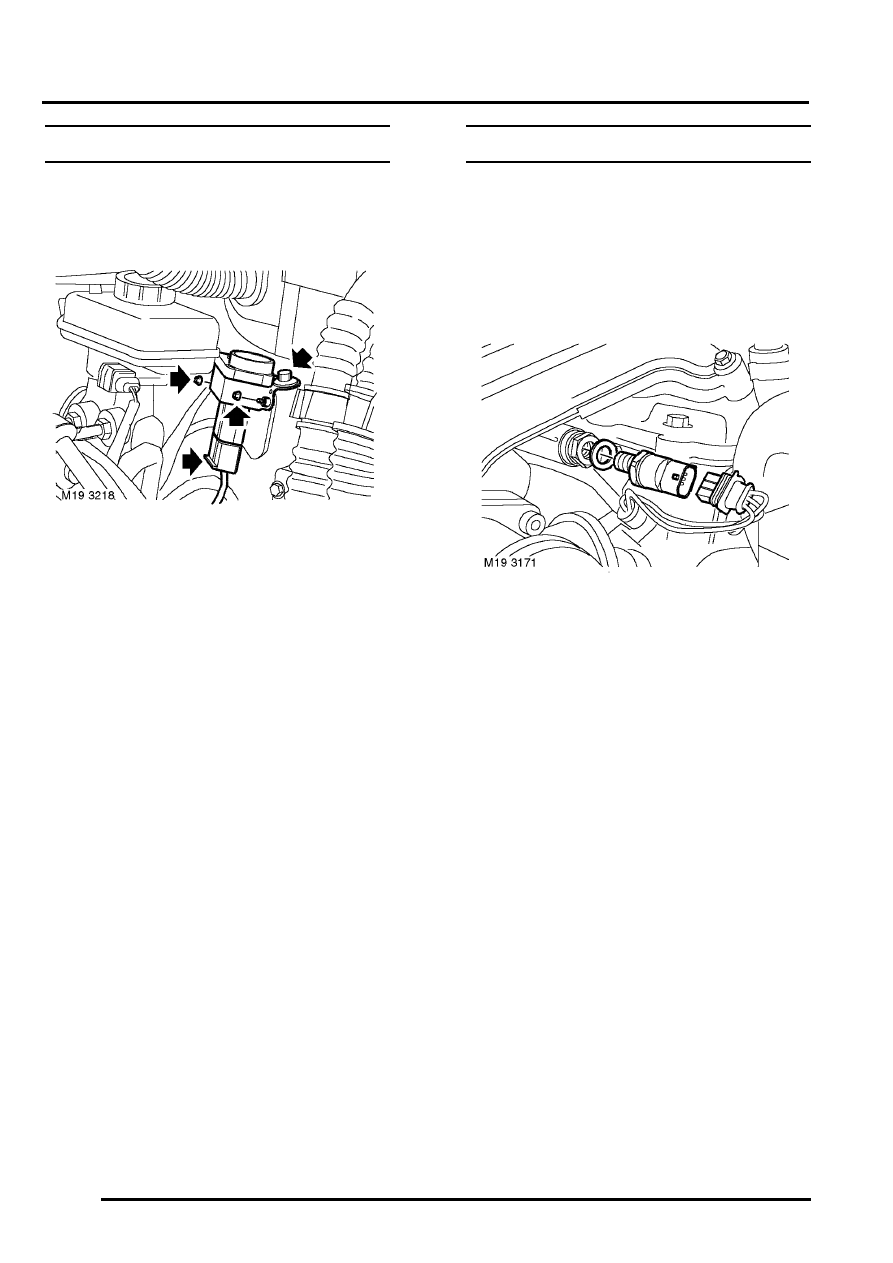

Switch - inertia - fuel cut off

$% 19.22.09

Remove

1. Disconnect multiplug from fuel cut-off switch.
2. Remove bolt securing fuel cut-off switch

bracket to bulkhead.

3. Remove fuel cut-off switch from bulkhead.
4. Remove 2 nuts securing fuel cut-off switch to

bracket.

5. Remove fuel cut-off switch from bracket.

Refit

1. Position fuel cut-off switch to bracket.
2. Fit nuts securing fuel cut-off switch to bracket

and tighten to 2 Nm (1.5 lbf.ft).

3. Position fuel cut-off switch bracket to bulkhead.
4. Fit and tighten bolt securing fuel cut-off switch

bracket to bulkhead.

5. Connect multiplug to fuel cut-off switch.
6. To set the fuel cut-off switch, depress the top of

the fuel cut-off switch.

Sensor - fuel pressure

$% 19.22.33

Remove

1. Disconnect battery earth lead.
2. Remove intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

3. Disconnect multiplug from fuel pressure

sensor.

CAUTION: Before disconnecting any part of
the fuel system, it is imperative that all dust,
dirt and debris is removed from around
components to prevent ingress of foreign
matter into fuel system.

4. Use a deep socket and carefully remove fuel

pressure sensor. Discard sealing washer.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Clean fuel pressure sensor.
2. Fit new sealing washer to fuel pressure sensor.

Use petroleum jelly to hold sealing washer in
position on pressure sensor.

3. Fit fuel pressure sensor and tighten to 38 Nm

(28 lbf.ft).

4. Connect multiplug to fuel pressure sensor.
5. Fit intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

6. Connect battery earth lead.

FUEL DELIVERY SYSTEM - DIESEL

REPAIRS

19-1-5

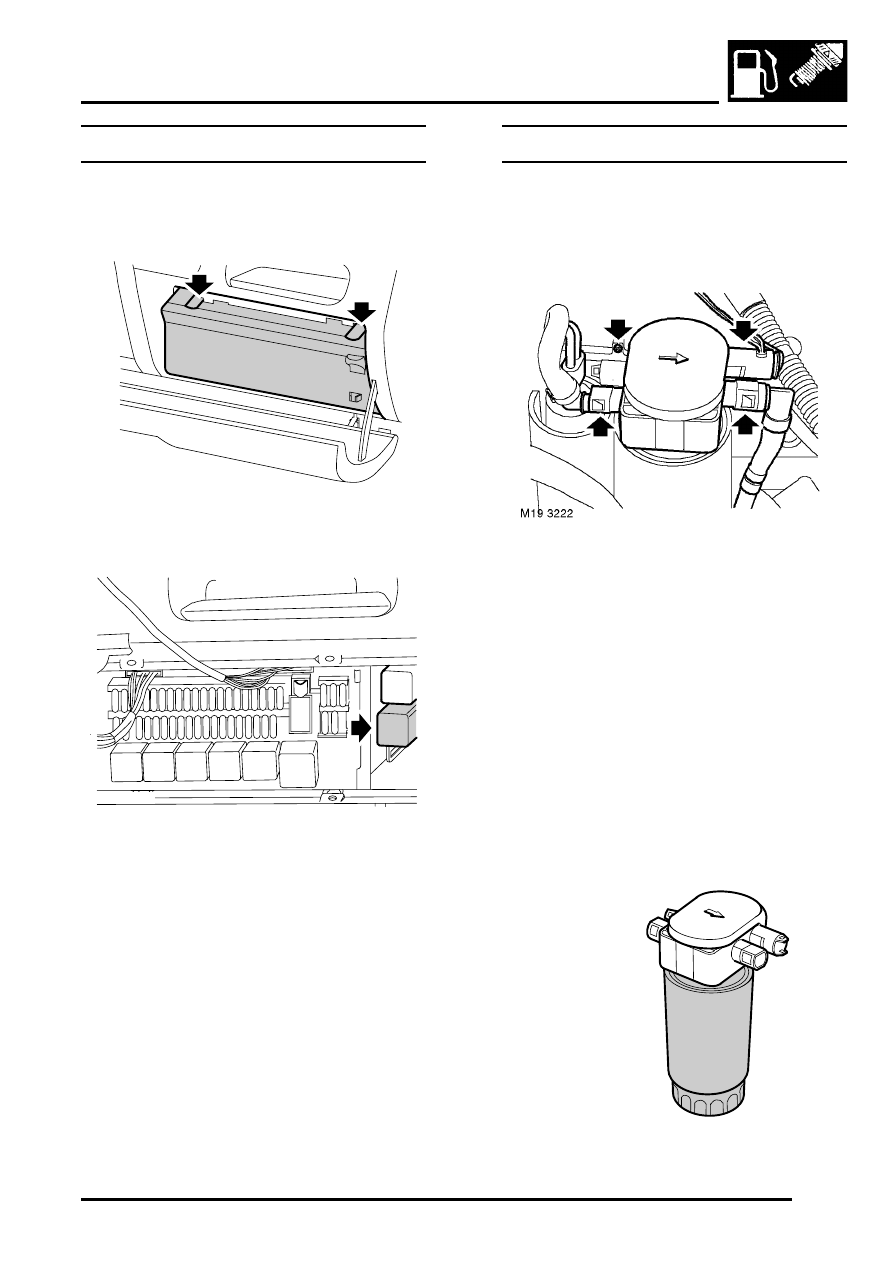

Relay - fuel pump

$% 19.22.39

Remove

1. Open drivers glove box lid and remove fuse box

cover.

2. Identify and remove fuel pump relay.

Refit

1. Fit fuel pump relay.
2. Fit fuse box cover and close glove box lid.

Filter - main

$% 19.25.02

Remove

1. Disconnect battery earth lead.

2. Remove screw securing fuel filter housing to

bracket.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

3. Lift and tilt fuel filter housing away from bracket.
4. Disconnect multiplug from fuel filter head.
5. Position absorbent cloth beneath fuel filter.
6. Note orientation of fuel hoses, fully depress

clips and carefully disconnect both fuel hoses
from filter head.

CAUTION: Always fit plugs to open
connections to prevent contamination.

7. Remove fuel filter and head assembly.

M76 4044

M19 3227

M19 3221

FUEL DELIVERY SYSTEM - DIESEL

19-1-6

REPAIRS

8. Hold fuel filter body and unscrew filter head.

Refit

1. Clean fuel filter and mating face.
2. Lubricate sealing ring of new filter with clean oil.
3. Fit filter to filter head, tighten by hand until seal

contacts filter head, then tighten a further half
turn.

4. Fit fuel filter to housing.
5. In the correct orientation, connect hoses to fuel

filter head.

6. Connect multiplug to fuel filter head.
7. Fit fuel filter housing to bracket and secure with

screw.

8. Remove absorbent cloth.
9. Connect battery earth lead.

Matrix cooler - fuel

$% 19.25.30

Remove

1. Disconnect battery earth lead.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

2. Remove engine acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

3. Clean area around fuel cooler matrix assembly

and hose connections before commencing
work. Care must be taken to ensure the matrix
is not damaged during fitting.

4. Place container beneath fuel cooler matrix to

contain any spillage.

5. Release 2 clips and remove fuel hoses from

cooler matrix.

CAUTION: Always fit plugs to open
connections to prevent contamination.

6. Remove 2 nuts securing fuel cooler matrix to

bonnet locking platform. Remove cooler from
vehicle.

7. Remove 2 bolts, release and remove mounting

brackets from fuel cooler.
