EMISSION CONTROL

REPAIRS

17-1-7

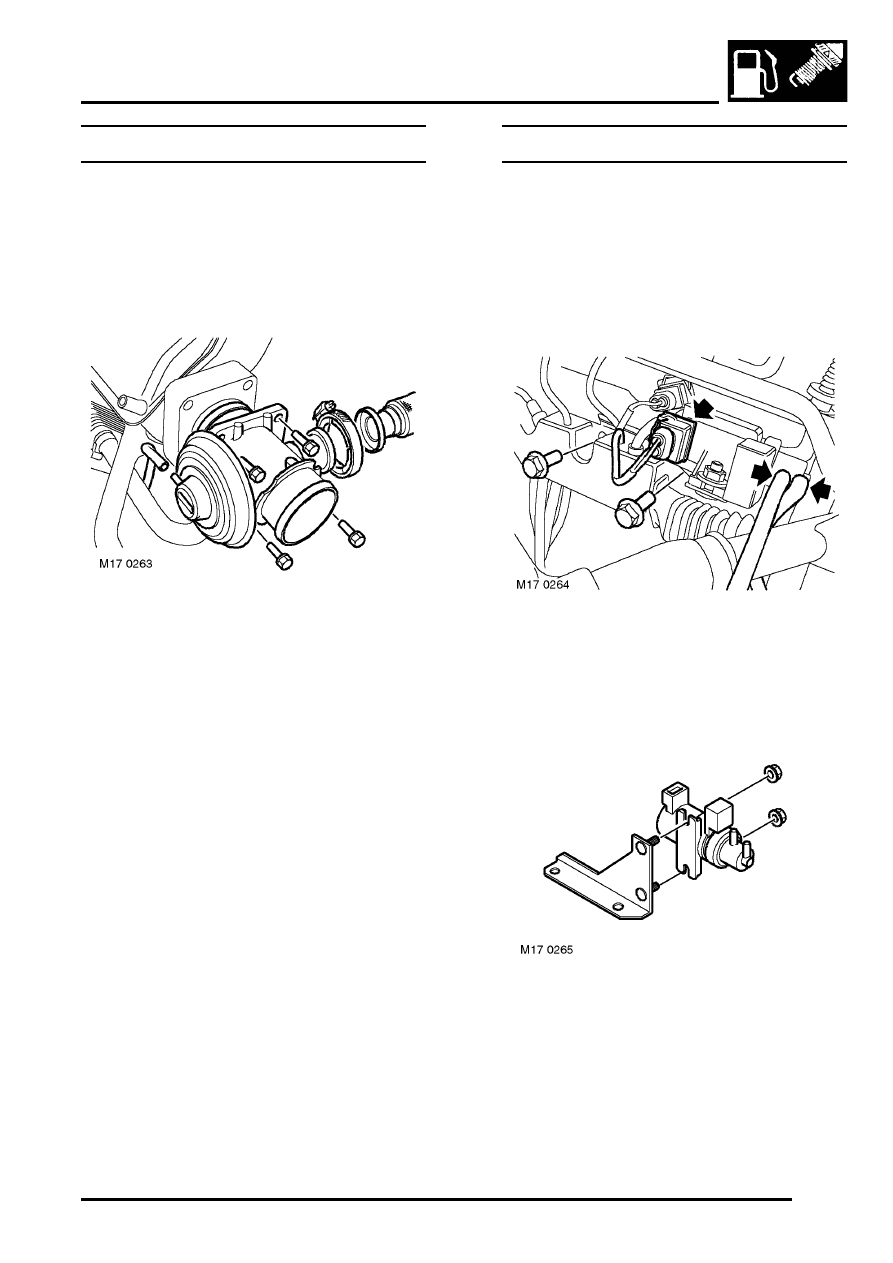

Valve - EGR - Td4

$% 17.45.01

Remove

1. Disconnect battery earth lead.
2. Remove intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

3. Disconnect vacuum hose from EGR valve.
4. Loosen screw and remove clamp EGR pipe to

valve.

5. Remove 4 bolts and EGR valve. Discard seal.

Refit

1. Clean EGR valve and mating face on inlet

manifold.

2. Clean EGR pipe flange and EGR valve mating

face.

3. Fit new seal to inlet manifold.
4. Fit EGR valve and tighten bolts evenly to 10 Nm

(7.5 lbf.ft).

5. Fit EGR pipe clamp and tighten screw.
6. Connect vacuum hose to EGR valve.
7. Fit intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

8. Connect battery earth lead.

Solenoid/modulator valve - EGR - Td4

$% 17.45.04

Remove

1. Disconnect battery earth lead.
2. Remove inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

3. Disconnect multiplug from EGR solenoid valve.
4. Remove 2 bolts securing EGR solenoid bracket

to cylinder block.

5. Identify and disconnect vacuum hoses.

6. Remove 2 nuts and remove EGR solenoid

valve from bracket.

EMISSION CONTROL

17-1-8

REPAIRS

Refit

1. Fit EGR solenoid valve to bracket and secure

with nuts.

2. Position EGR solenoid valve, identify and

connect vacuum hoses and tighten bolts to 10
Nm (7.5 lbf.ft).

3. Connect multiplug to EGR solenoid valve.
4. Fit inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

5. Connect battery earth lead.

Cooler - EGR - Td4

$% 17.45.40

Remove

1. Disconnect battery earth lead.
2. Remove camshaft cover.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

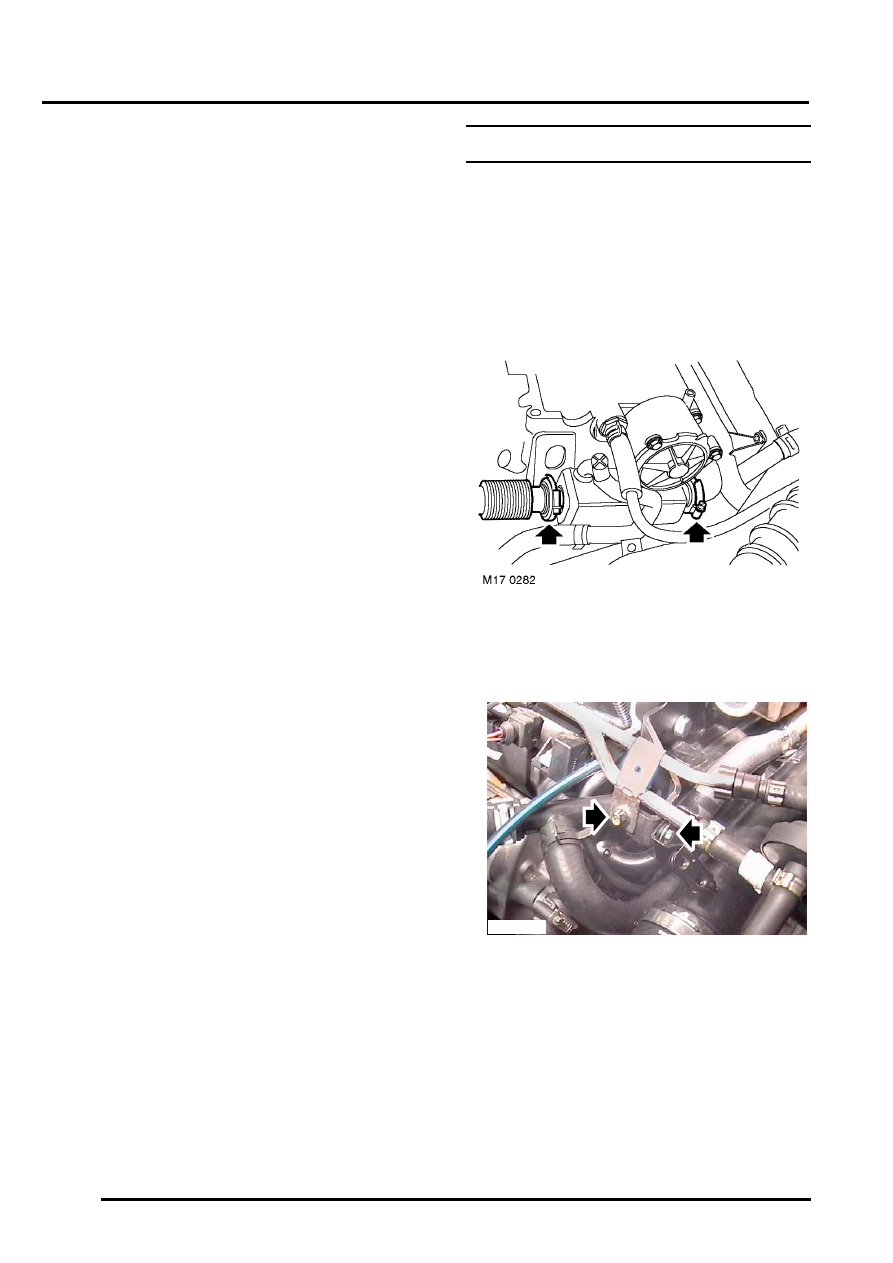

3. Mark EGR pipe and cooler to aid refit.

4. Loosen clamps EGR pipes to cooler and move

clamps aside.

5. Remove pipe, EGR cooler to EGR valve.

6. Remove bolt securing fuel rails to support

bracket.

7. Remove bolt securing turbocharger outlet pipe

to support bracket.

8. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.



M17 0283

EMISSION CONTROL

REPAIRS

17-1-9

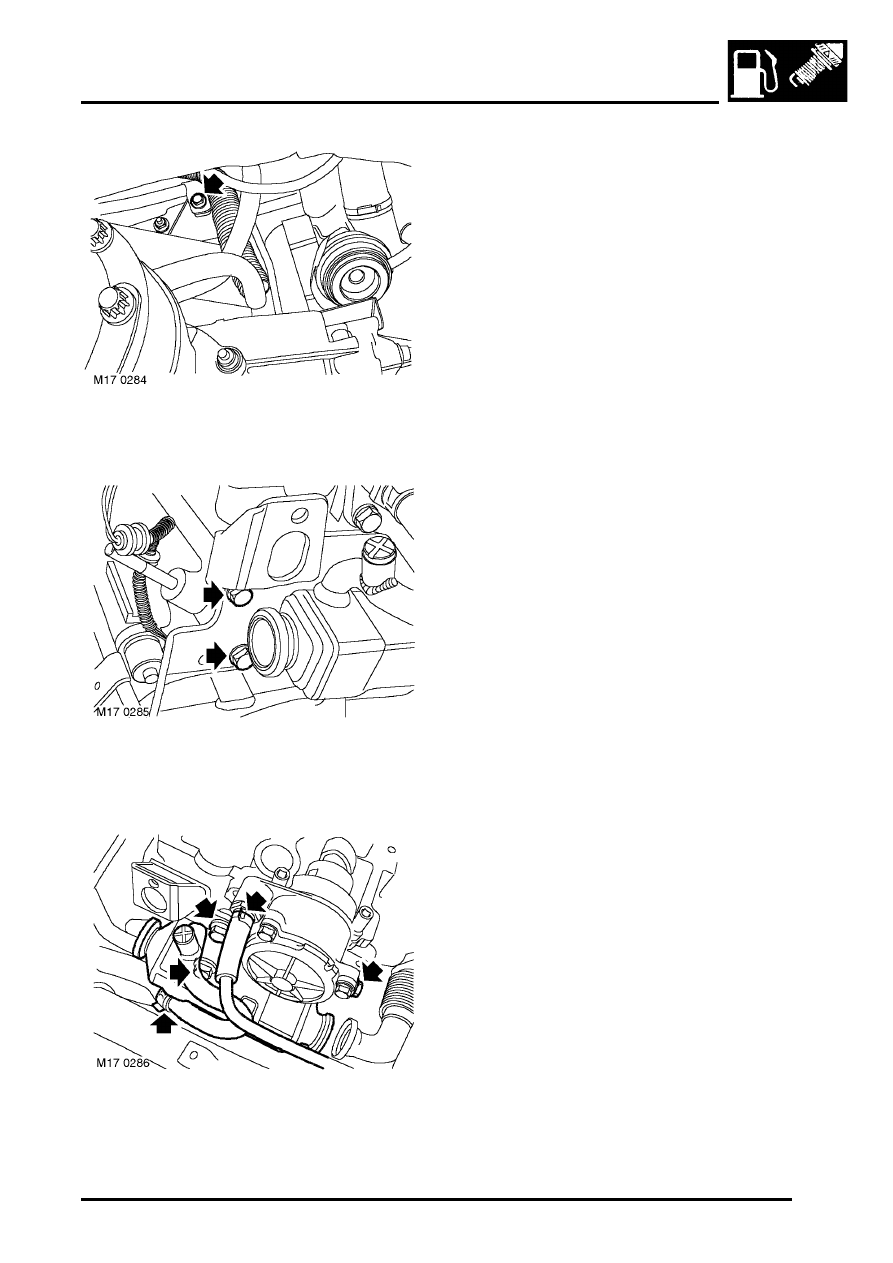

9. Remove bolt securing turbo outlet pipe to upper

coolant rail.

10. Remove 2 bolts securing pipe support bracket

to engine lifting bracket, remove support
bracket.

11. Release clip and remove vacuum hose.
12. Remove 3 bolts securing EGR cooler to

cylinder head and lifting bracket.

13. Lift EGR cooler from mounting and position a

container beneath coolant hoses.

14. Release clips and remove hoses from EGR

cooler allow coolant to drain.

15. Remove EGR cooler.

Refit

1. Position EGR cooler, connect coolant hoses

and fit clips.

2. Position  EGR cooler to mounting, fit bolts and

tighten to 25 Nm (18 lbf.ft).

3. Position pipe support bracket to engine lifting

bracket, fit and tighten bolts to 25 Nm (18 lbf.ft).

4. Fit vacuum hose and tighten clip.
5. Fit bolt securing turbocharger pipe to coolant

rail and tighten to 25 Nm (18 lbf.ft).

6. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

7. Fit bolt securing turbocharger outlet pipe to

support bracket and tighten to 10 Nm (7.5
lbf.ft).

8. Fit bolt securing fuel rails to support bracket

and tighten to 10 Nm (7.5 lbf.ft).

9. Align EGR pipe to cooler fit clamp, but do not

fully tighten until camshaft cover is refitted.

10. Fit EGR pipe clamp and tighten screw.
11. Fit camshaft cover.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

12. Connect battery earth lead.
13. Top up cooling system.



 +

 MAINTENANCE, MAINTENANCE,

Cooling System and Intercooler.

EMISSION CONTROL

17-1-10 REPAIRS

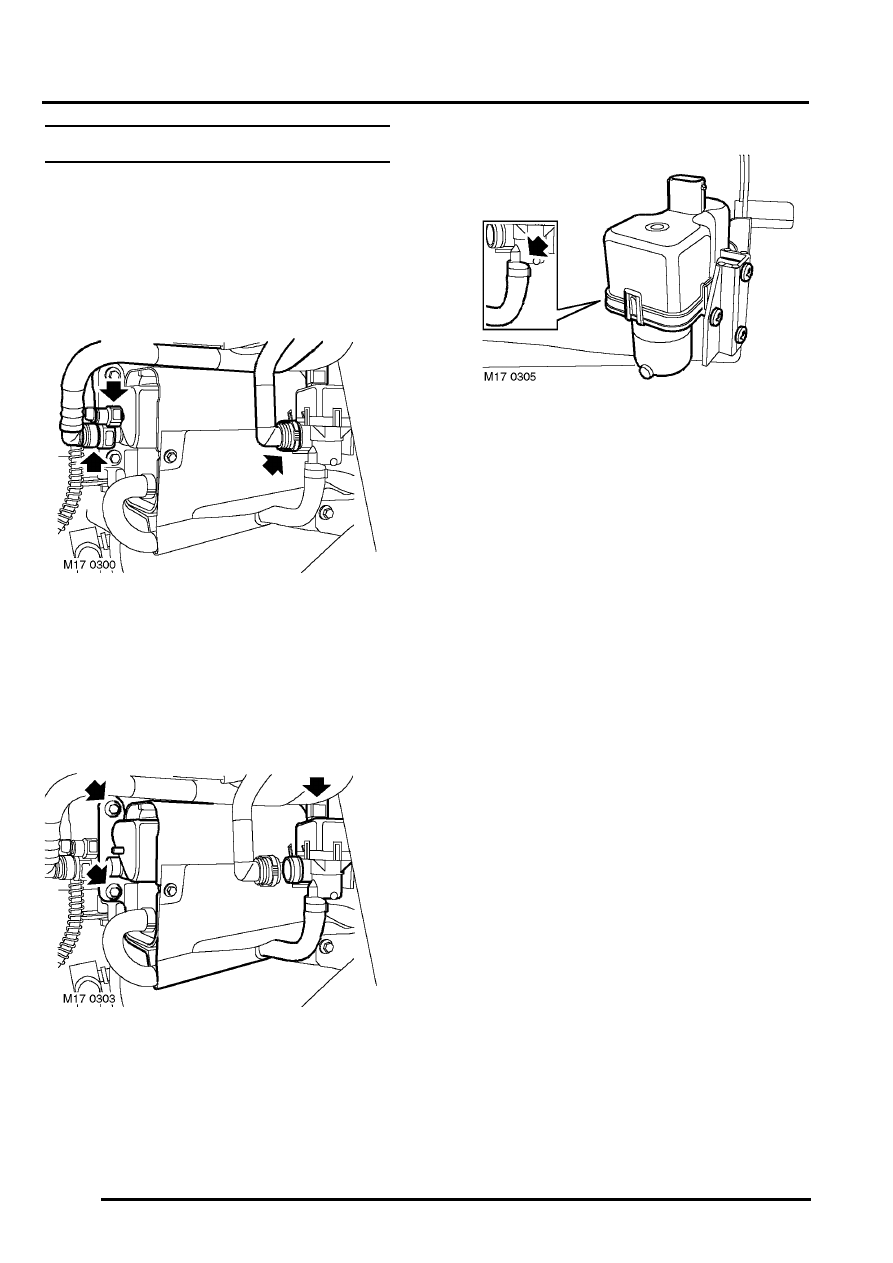

Module - tank leakage diagnostic (DMTL)

$% 17.45.41

Remove

1. Disconnect battery earth lead.
2. Remove RH rear wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

3. Release and disconnect pipes from charcoal

canister and DMTL.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

4. Remove 2 bolts securing canister support

bracket and release assembly from mounting.

5. Disconnect multiplug from DMTL and remove

canister and valve assembly.

6. Release clip and disconnect hose from DMTL.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

7. Remove 3 screws and remove DMTL.

Refit

1. Fit DMTL and secure with screws.
2. Connect hose and secure with clip.
3. Position canister assembly and connect

multiplug.

4. Fit canister assembly to mounting and tighten

bolts to 4 Nm (3 lbf.ft).

5. Connect pipes to DMTL and canister.
6. Fit wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

7. Connect battery earth lead.
