ENGINE - K SERIES 1.8

OVERHAUL 12-2-49

17. Remove sealant from cylinder block and if

original cylinder liner is to be refitted, from
shoulders of liner.

18. Clean cylinder liners and wipe dry.

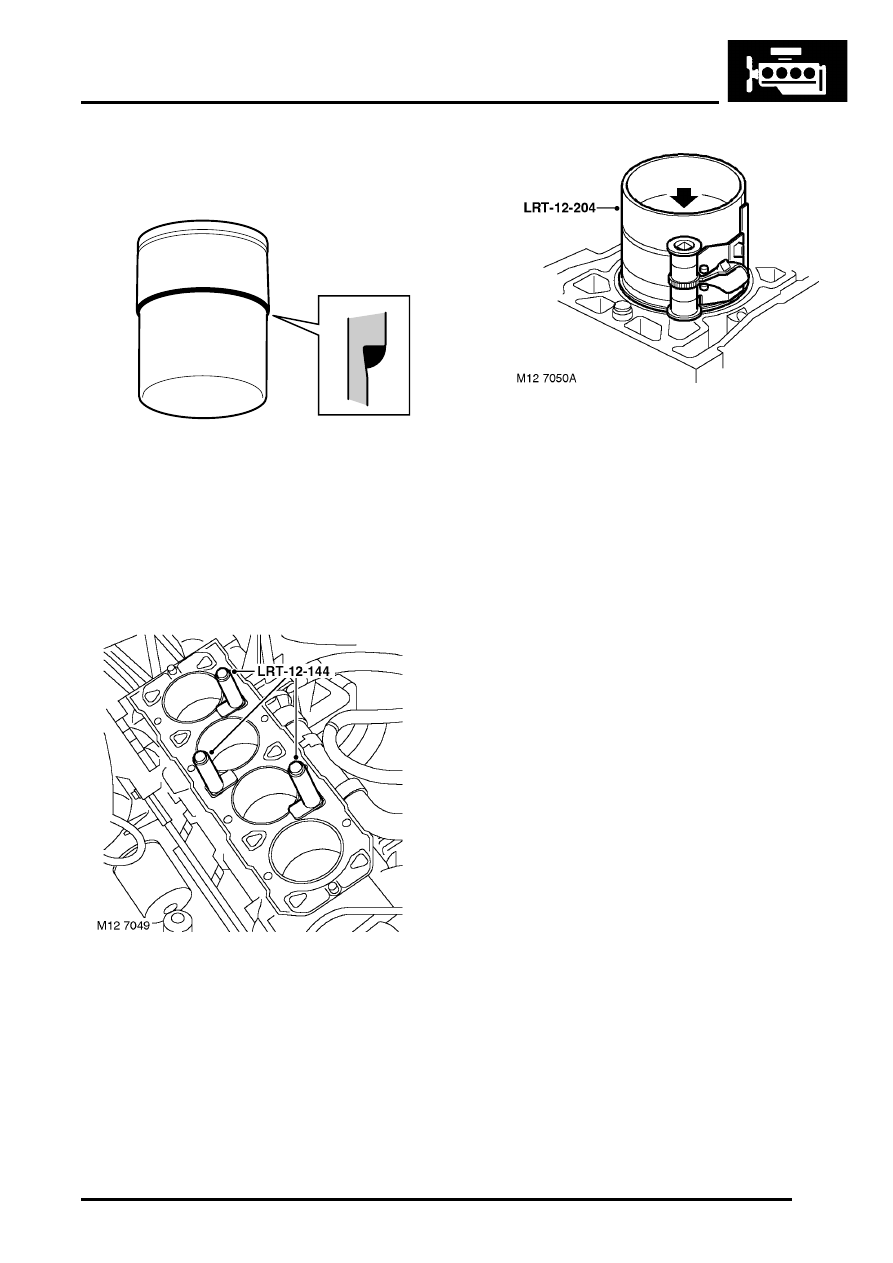

19. Apply a 2.00 mm (0.1 in) thick continuous bead

of sealant, Part No. RTC 3347 around shoulder
of each cylinder liner as shown.

20. Keeping cylinder liner 'square' to block, push

liner fully down until shoulder of liner seats
against cylinder block. DO NOT drop liners into
position.

21. Fit cylinder liner clamps LRT-12-144 and nylon

nuts supplied with tool and secure with cylinder
head bolts. Ensure that feet of clamps do not
protrude over bores.

CAUTION: Ensure that bolts used are those
originally fitted in that location.

22. Lubricate cylinder liner bores, pistons and rings

with engine oil, ensure ring gaps are correctly
spaced.

23. Fit piston ring clamp, LRT-12-204, to each

piston in turn and with 'FRONT' mark on piston
crown to engine front, push piston into its
respective bore until flush with top of cylinder
liner. Remove ring clamp.

24. Fit connecting rod bearings.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Connecting rod bearings - engine set.

M12 7048

ENGINE - K SERIES 1.8

12-2-50 OVERHAUL

Oil seal  - crankshaft - front

$% 12.21.14.01

Remove

1. Remove camshaft timing belt.



 +

 ENGINE - K SERIES 1.8,

OVERHAUL, Camshaft timing belt.

2. Remove crankshaft gear.

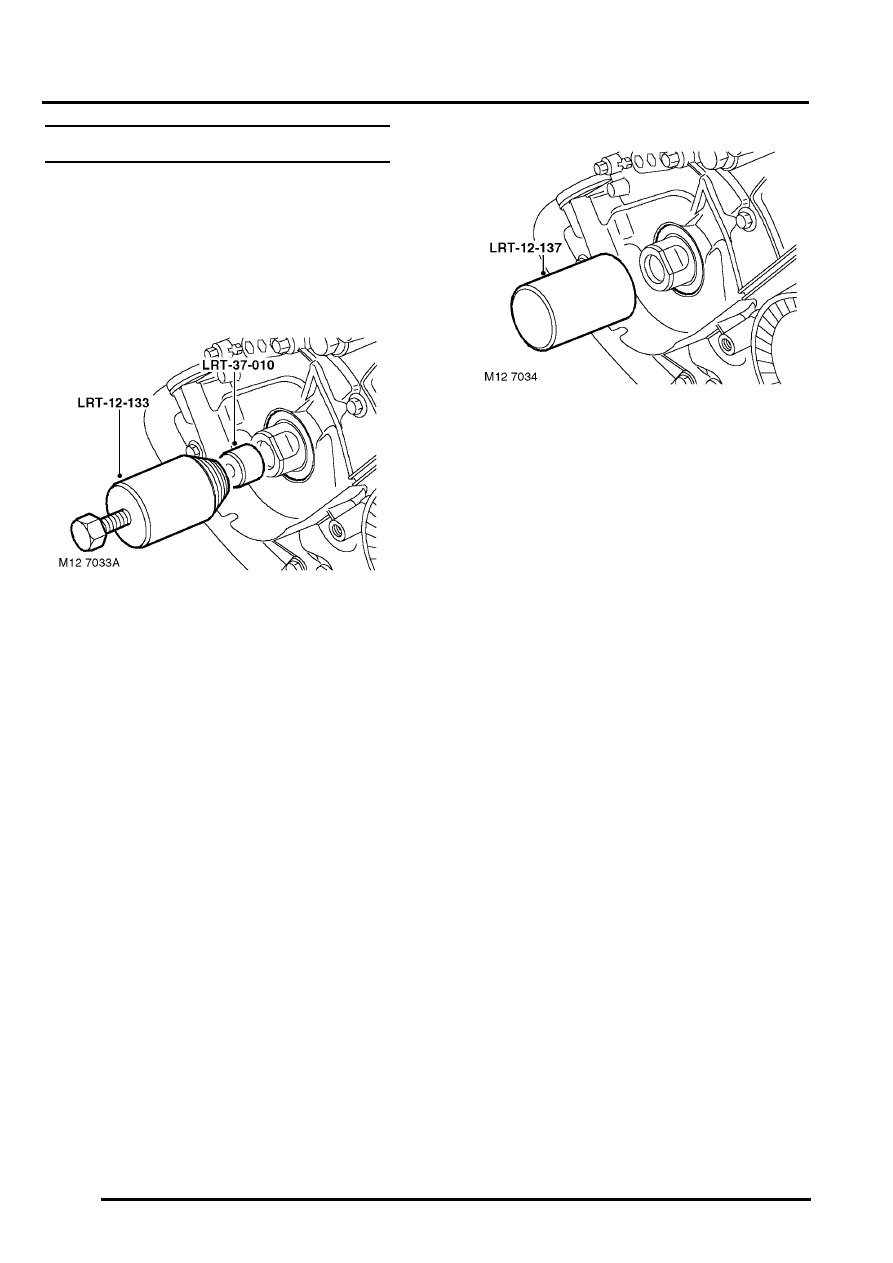

3. Fit thrust button, tool LRT-37-010 to end of

crankshaft.

4. Ensure bore of tool LRT-12-133 is free from

burrs.

5. Screw tool LRT-12-133 into crankshaft front oil

seal.

6. Tighten centre bolt of tool LRT-12-133 to

remove oil seal.

7. Discard oil seal.
8. Remove thrust button from crankshaft.

Refit

1. Using a lint free cloth, thoroughly clean oil seal

recess and the running surface on crankshaft
pulley.

2. Fit oil seal guide from seal kit, over end of

crankshaft.

3. Fit oil seal using tool LRT-12-137.

CAUTION: Oil seal must be fitted dry.

4. Remove oil seal guide from crankshaft.
5. Clean crankshaft timing gear.
6. Fit gear to crankshaft.
7. Fit camshaft timing belt.



 +

 ENGINE - K SERIES 1.8,

OVERHAUL, Camshaft timing belt.

8. Top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

ENGINE - K SERIES 1.8

OVERHAUL 12-2-51

Pulley - crankshaft

$% 12.21.01.01

Remove

1. Remove starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - K1.8.

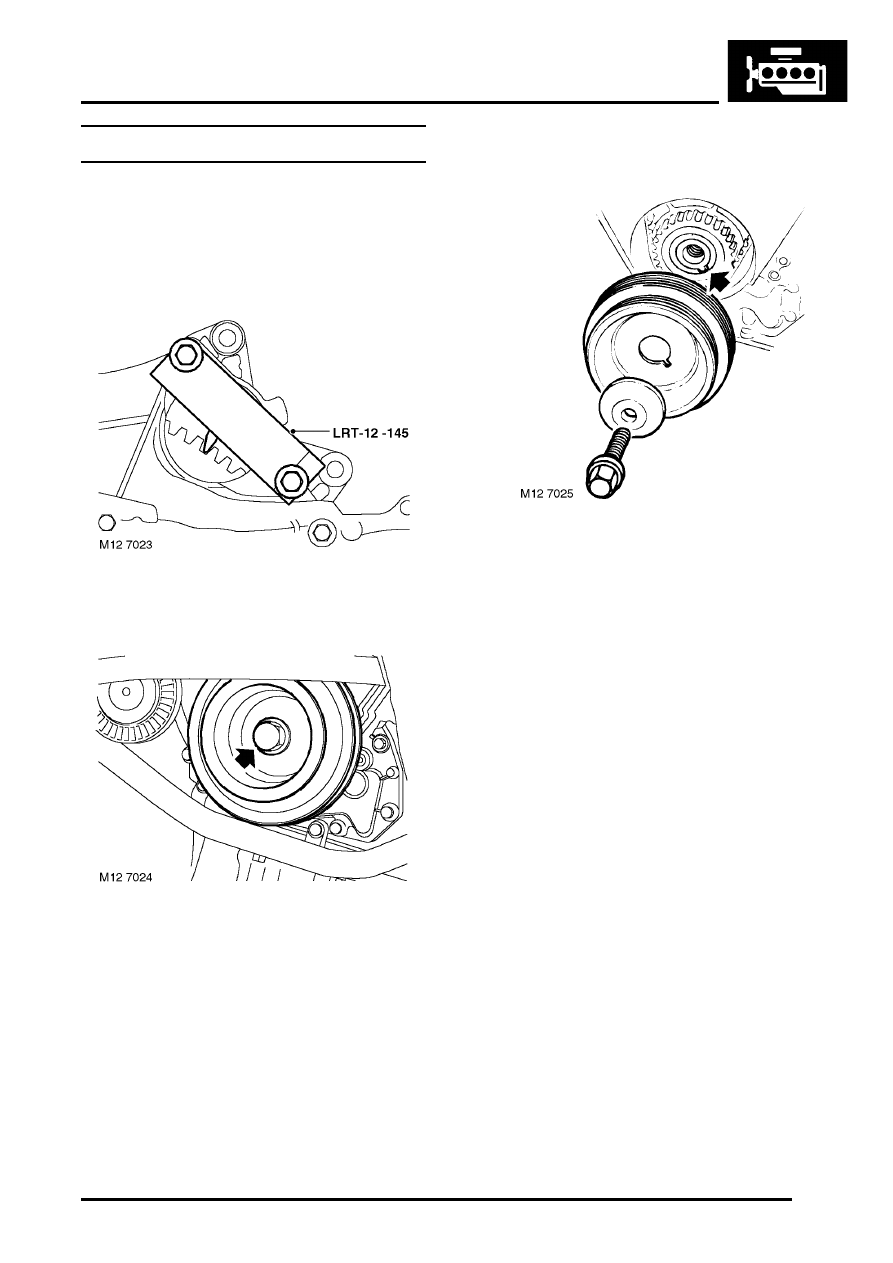

2. Position flywheel locking tool, LRT-12-145, in

starter motor aperture and secure with 2 bolts.

3. Remove bolt securing pulley to crankshaft and

collect washer.

4. Remove crankshaft pulley.

Refit

1. Clean crankshaft pulley and mating face.

2. Fit crankshaft pulley to crankshaft gear and

ensure that the indent on pulley locates over
the lug on crankshaft gear.

3. Fit washer and bolt securing crankshaft pulley

and tighten to 205 Nm (151 lbf.ft).

4. Remove bolts securing flywheel locking tool,

LRT-12-145 to starter motor aperture and
remove locking tool.

5. Fit starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - K1.8.

ENGINE - K SERIES 1.8

12-2-52 OVERHAUL

Crankshaft rear oil seal

$% 12.21.20.01

Remove

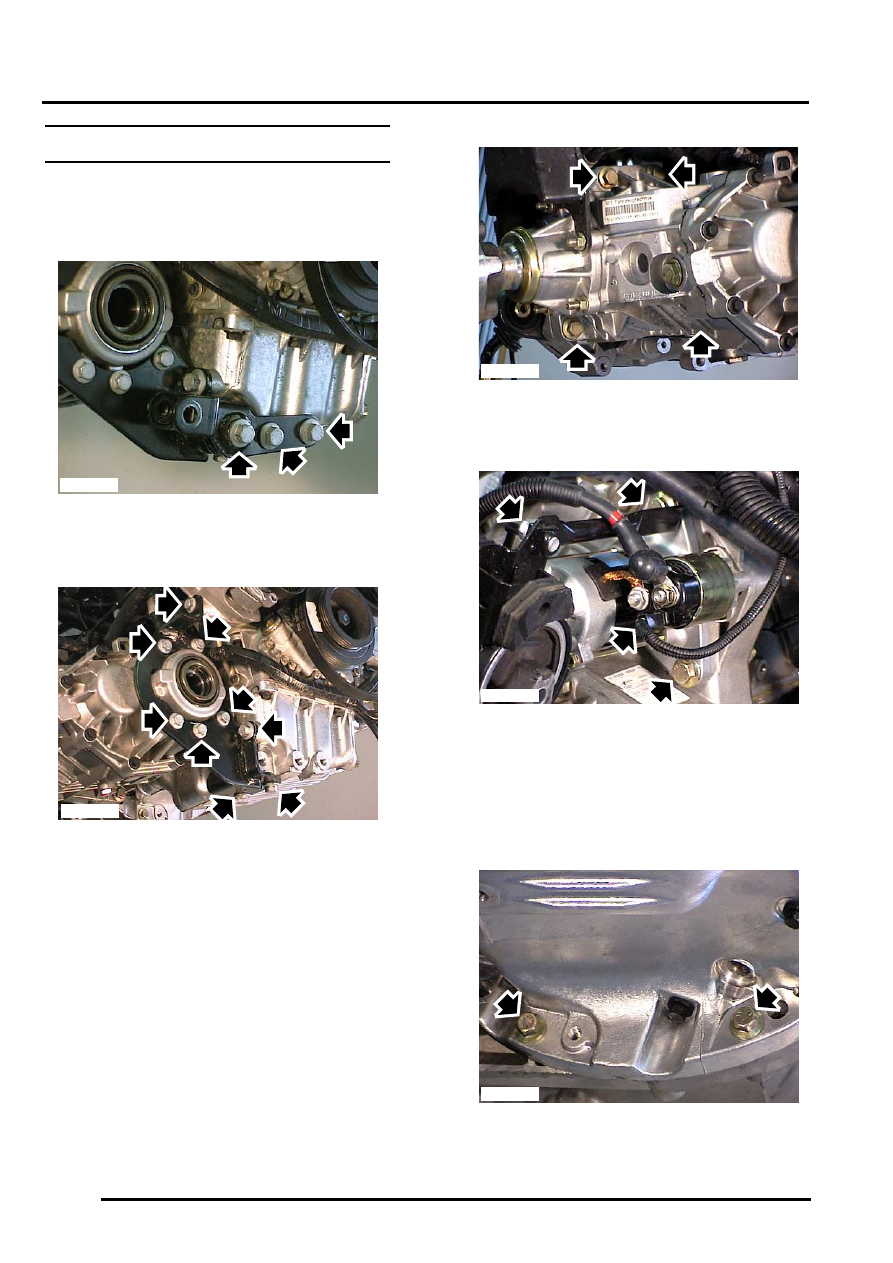

1. Remove 3 bolts securing lower engine steady

bracket to sump and remove bracket.

2. Remove upper bolt securing IRD support

bracket to cylinder block.

3. Remove 5 bolts securing support bracket to

IRD.

4. Remove 3 bolts securing IRD support bracket

to sump and remove bracket

5. Release IRD unit breather hose from clip on

dipstick tube.

6. Release clips and disconnect coolant hoses

from IRD.

7. Remove 4 bolts securing IRD unit to gearbox

and remove IRD unit.

8. Disconnect Lucar connector from starter motor.
9. Remove bolt securing steady bar to LH engine

mounting.

10. Remove 2 nuts and bolts securing starter motor

to gearbox housing, remove starter motor,
collect engine steady bar and rear cover plate.

11. Remove 2 bolts securing sump to gearbox.

M12 7165

M12 7166

M12 7167

M12 7168

M12 7169
