7. Discard oil seal.
8. Remove thrust button from crankshaft.

Refit

1. Using a lint free cloth, thoroughly clean oil seal

recess and the running surface on crankshaft
pulley.

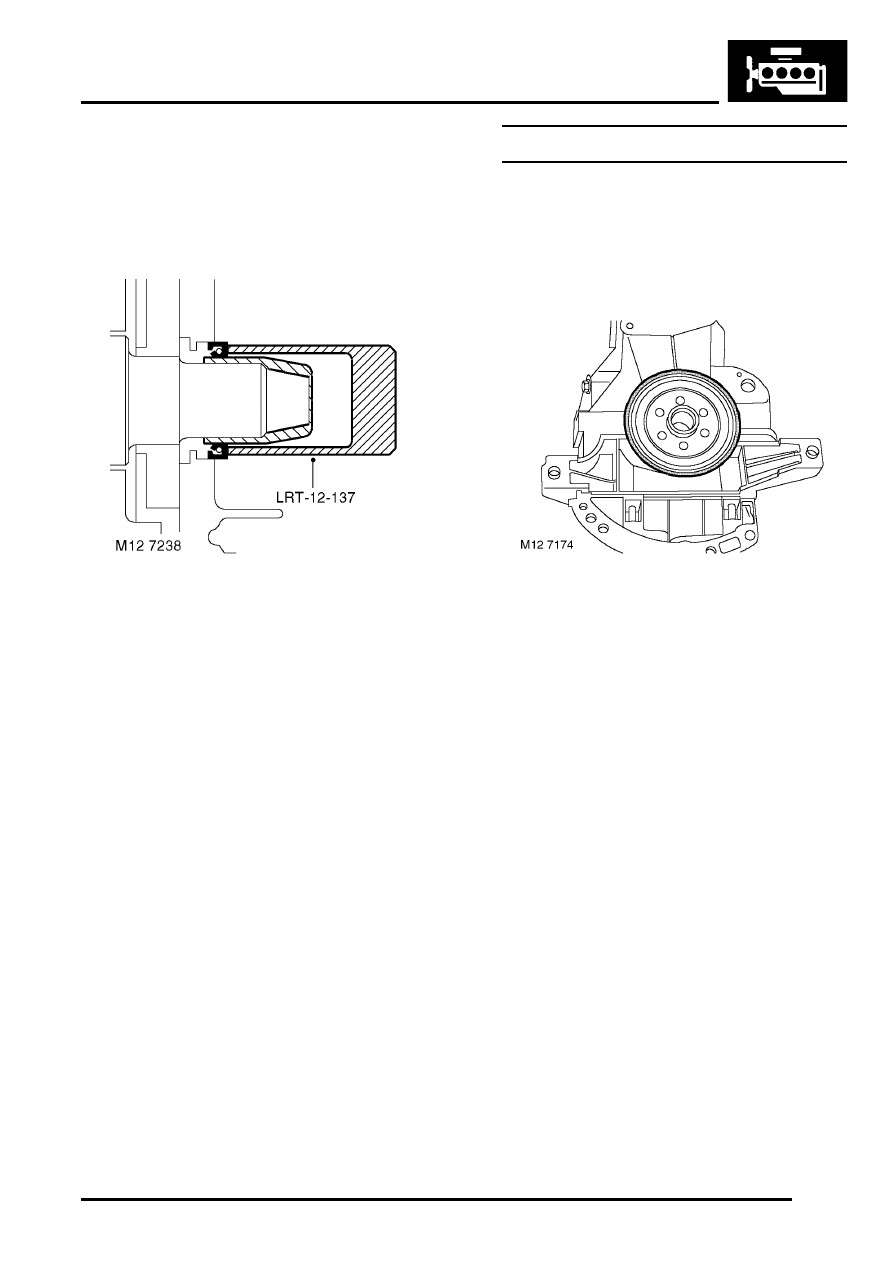

2. Fit oil seal guide from seal kit, over end of

crankshaft.

3. Fit oil seal using tool LRT-12-137.

CAUTION: Oil seal must be fitted dry.

4. Remove oil seal guide from crankshaft.
5. Clean crankshaft timing gear.
6. Fit gear to crankshaft.
7. Fit camshaft timing belt.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Camshaft timing belt.

8. Check and top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

Seal - rear - crankshaft

$% 12.21.20

Remove

1. Remove flywheel.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Flywheel.

2. Using a burr free, flat ended screwdriver, ease

crankshaft rear oil seal from cylinder block;
discard seal.

CAUTION: Take care not to mark sealing
surfaces on crankshaft.

Refit

1. Remove all traces of oil and sealant from

cylinder block, oil seal recess and oil seal
running surface on crankshaft.

ENGINE - K SERIES 1.8

12-2-14 REPAIRS

2. Apply a 1.5 mm (0.06 in) wide continuous bead

of sealant, Part No. STC 50550 to replacement
oil seal as shown.

3. Immediately position oil seal to cylinder block.

CAUTION: Oil seal must be fitted dry.

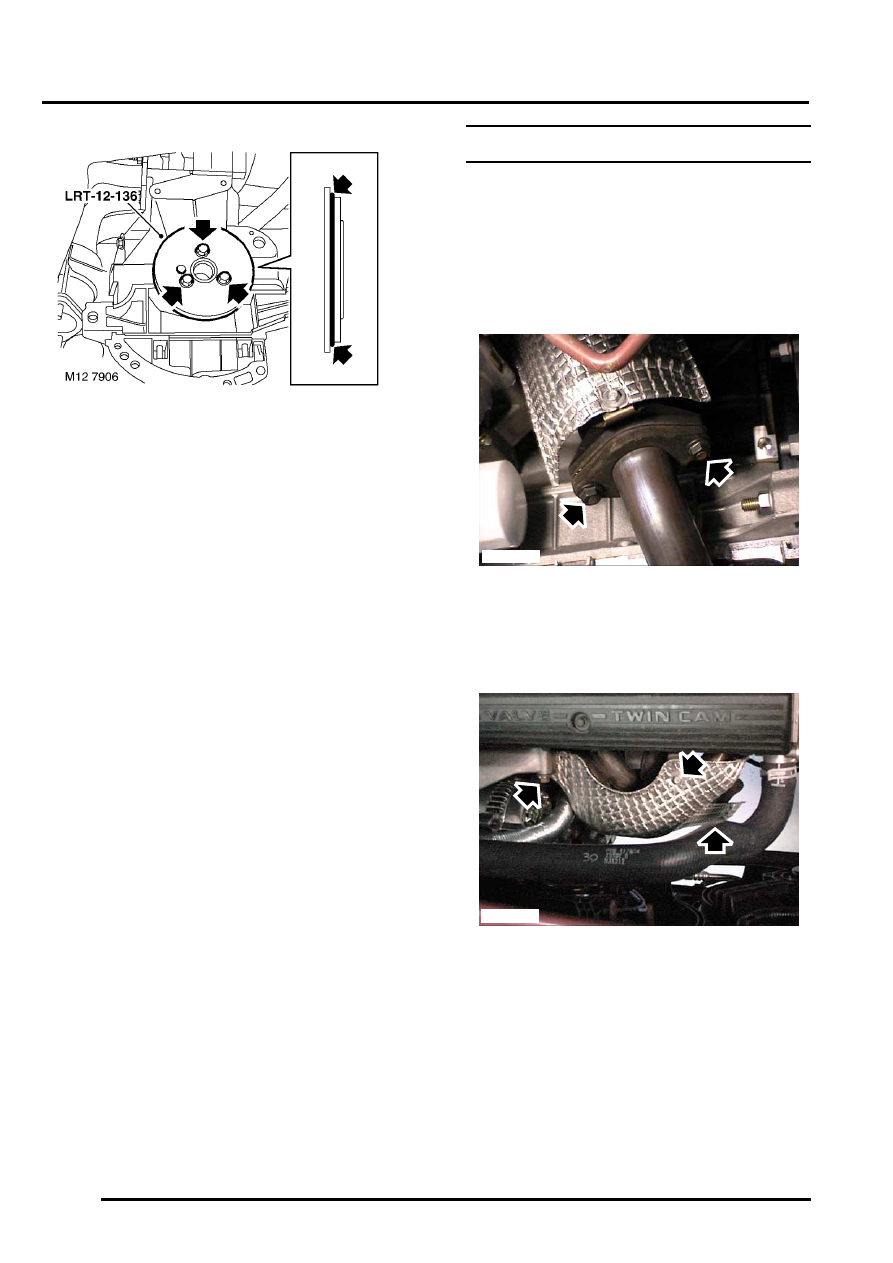

4. Fit oil seal replacer, tool LRT-12-136 to

crankshaft, retain tool using 3 slave bolts.

5. Tighten bolts progressively to press oil seal into

cylinder block.

6. Leave tool LRT-12-136 in position for one

minute.

7. Remove tool LRT-12-136.

CAUTION: Allow sealant to cure for 30
minutes before rotating crankshaft or
topping-up engine oil.

8. Fit flywheel.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Flywheel.

9. Check and top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

Gasket - cylinder head

$% 12.29.02

Remove

1. Disconnect battery earth lead.
2. Remove camshaft timing belt rear cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Cover - timing belt - rear.

3. Remove 2 nuts securing exhaust front pipe to

exhaust manifold.

4. Release exhaust front pipe from exhaust

manifold and collect gasket.

5. Models with A/C: Remove nut and 2 bolts

securing exhaust manifold heat shield.

M30 1061

M30 1049

ENGINE - K SERIES 1.8

REPAIRS 12-2-15

6. Models with A/C: Remove top bolt securing

alternator and loosen lower bolt. Position
alternator forward to clear heat shield.

7. Models with A/C: Remove heat shield.
8. Drain cooling system.



 +

 COOLING SYSTEM - K SERIES 1.8,

ADJUSTMENTS, Coolant - drain & refill.

9. Release clip and disconnect top hose from

coolant elbow.

10. Release clip and disconnect coolant hose from

coolant outlet elbow.

11. Disconnect multiplug from ECT sensor.
12. Remove camshaft cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Gasket - camshaft cover.

13. Release CMP sensor multiplug from bracket at

rear of cylinder head.

14. Release and disconnect HO2S multiplug.

15. Disconnect multiplug from injector harness.

16. Disconnect multiplug from TP sensor.
17. Disconnect multiplug from IACV.
18. Release air bypass hose from IACV and

remove from throttle body.

M30 1048

M12 7073

ENGINE - K SERIES 1.8

12-2-16 REPAIRS

19. Release IACV harness clip from bracket under

throttle housing.

20. Release clip and disconnect purge hose from

inlet manifold.

21. Release throttle cable adjusting nut from

abutment bracket.

22. Release throttle cable from throttle cam.
23. Position absorbent cloth to collect fuel spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

24. Disconnect fuel feed hose from fuel rail.

CAUTION: Always fit plugs to open
connections to prevent contamination.

25. Depress plastic collar on quick release

connector and disconnect brake servo vacuum
hose from inlet manifold.

26. Release clip and disconnect expansion tank

hose from inlet manifold.

27. Temporarily fit timing gears to camshafts, fit but

do not fully tighten bolts.

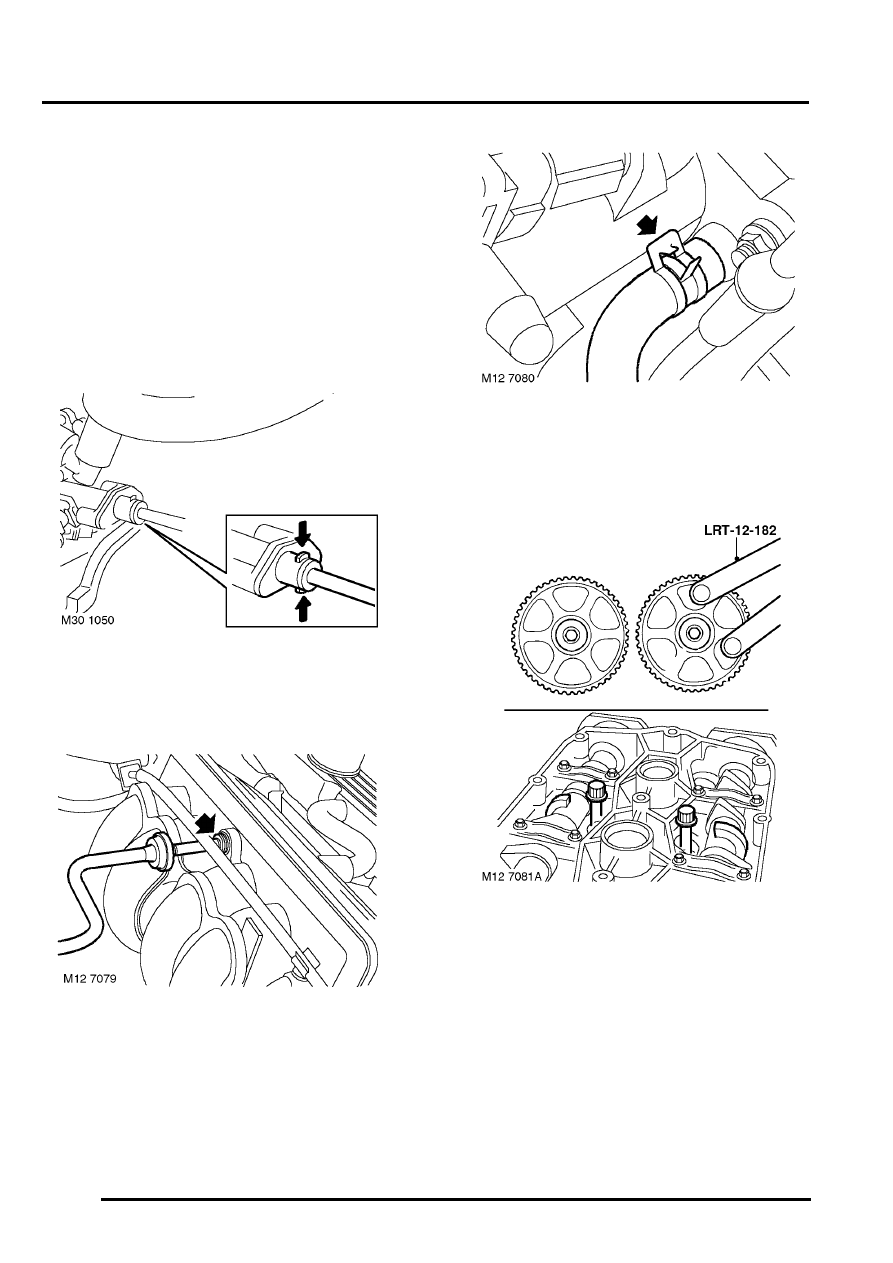

28. Using tool LRT-12-182, rotate camshafts to

gain access to cylinder head bolts beneath
camshaft reluctor rings.
