ENGINE - TD4

REPAIRS 12-1-51

Refit

1. Clean bolt holes in crankshaft using an old

flywheel bolt with two saw cuts at an angle of
45

°

 to the bolt shank.

2. Clean flywheel and mating face of crankshaft.
3. Fit flywheel.
4. Fit new bolts securing flywheel to crankshaft

and, working in a diagonal sequence, tighten
progressively to 115 Nm (85 lbf.ft).

5. Fit clutch assembly.



 +

 CLUTCH, REPAIRS, Clutch

assembly/drive plate & release bearing -
Td4.

6. Connect battery earth lead.

Torque converter drive plate

$% 12.53.13

Remove

1. Remove gearbox assembly.



 +

 AUTOMATIC GEARBOX - JATCO,

REPAIRS, Gearbox - Td4.

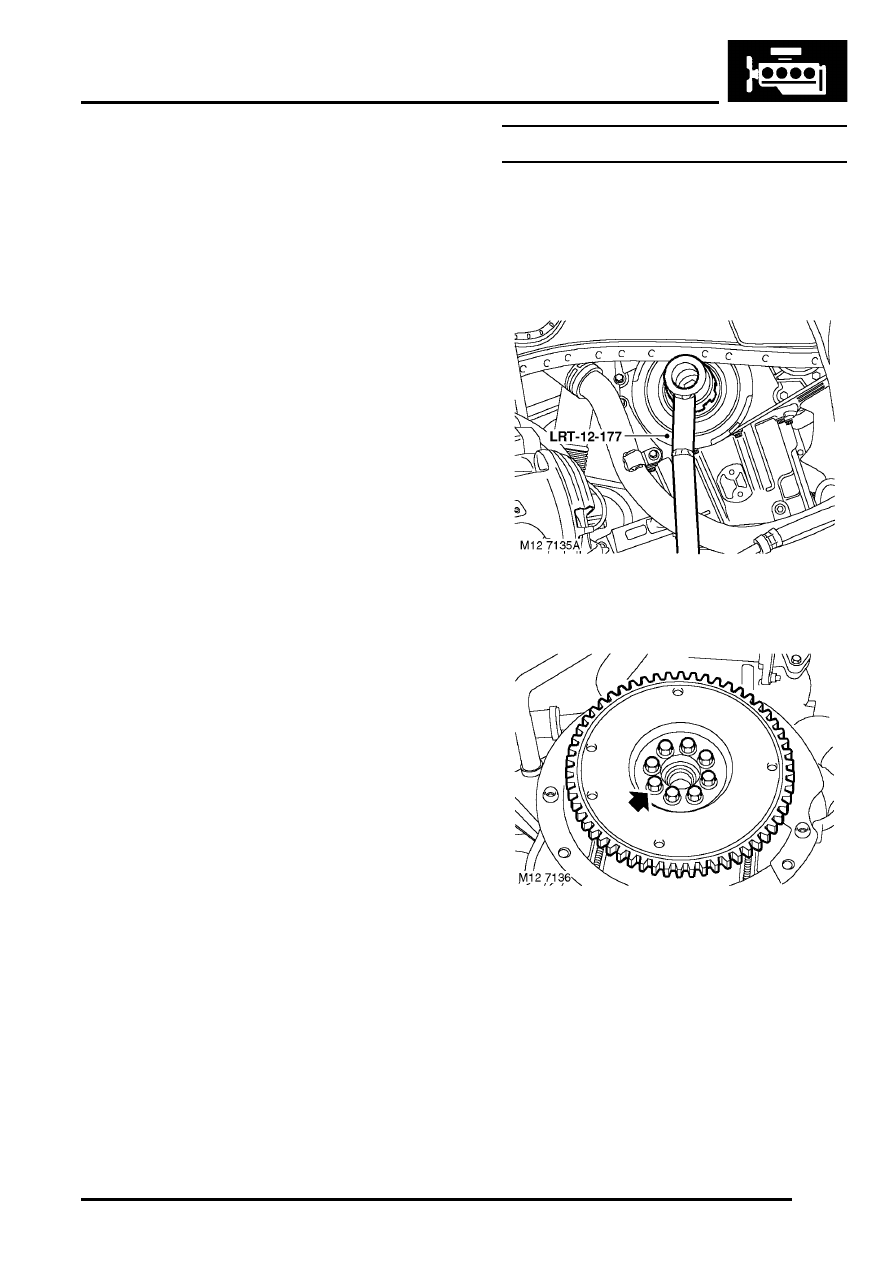

2. Fit LRT-12-177 locking wrench with extension

to crankshaft pulley.

3. Remove and discard 8 bolts securing drive

plate to crankshaft.

4. Remove converter drive plate and starter ring.

Refit

1. Clean adhesive from threads of flywheel bolt

holes in crankshaft using an old flywheel bolt,
with 2 saw cuts at an angle of 45

°

 to the bolt

shank.

2. Clean drive plate and mating face of

crankshaft.

3. Position drive plate to crankshaft.

ENGINE - TD4

12-1-52 REPAIRS

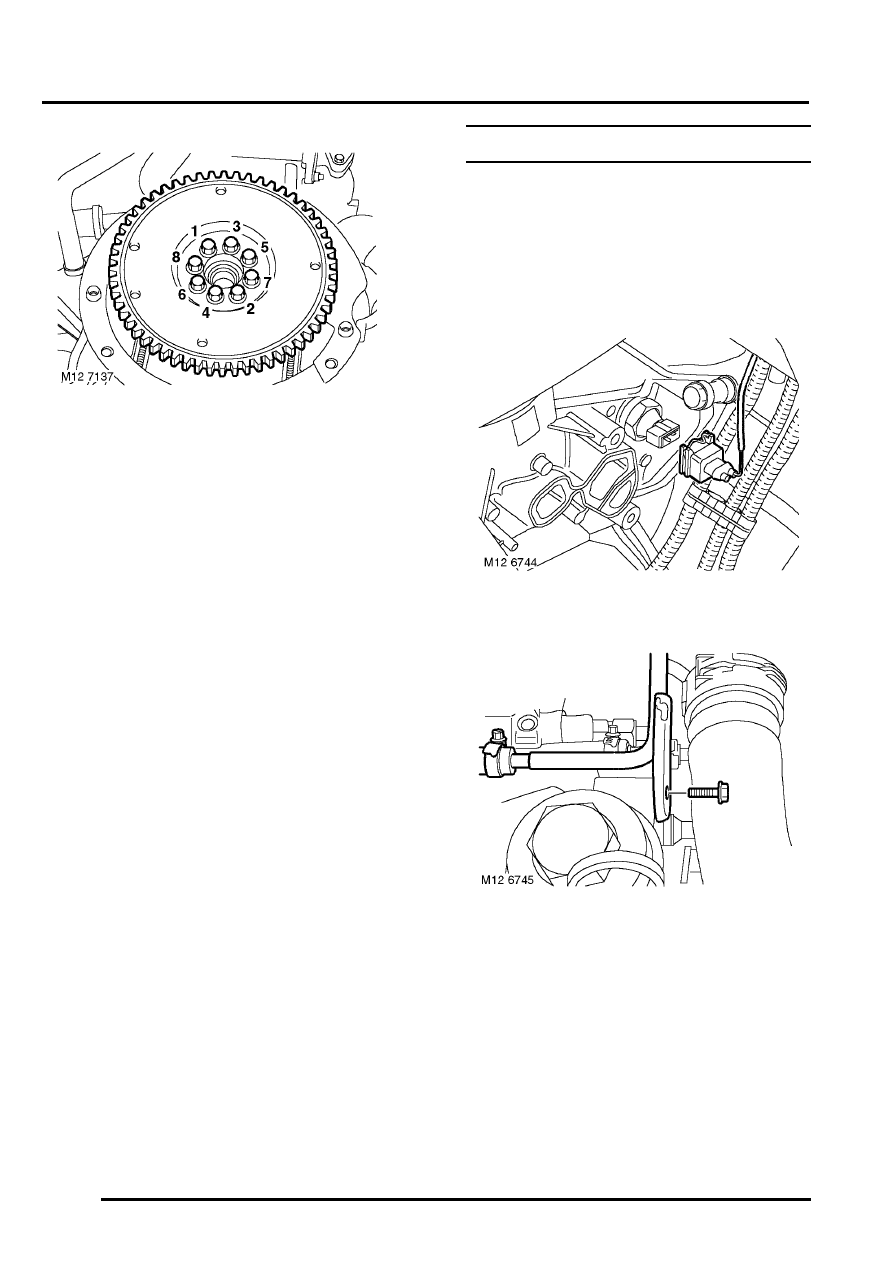

4. Fit new bolts securing drive plate to crankshaft

and tighten progressively in the sequence
shown to 115 Nm (85 lbf.ft).

5. Fit gearbox assembly.



 +

 AUTOMATIC GEARBOX - JATCO,

REPAIRS, Gearbox - Td4.

Gasket - housing - oil filter

$% 12.60.03

Remove

1. Disconnect battery earth lead.
2. Remove oil cooler gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

cooler - engine oil.

3. Disconnect multiplug from oil pressure switch.

4. Remove bolt securing fuel pipe bracket to oil

filter housing.

ENGINE - TD4

REPAIRS 12-1-53

5. Remove bolt securing dipstick tube to oil filter

housing.

6. Position container underneath housing to

collect any fluid spillage.

7. Remove 3 bolts securing oil filter housing to

cylinder block and remove housing.

8. Remove and discard gasket from housing.

Refit

1. Clean mating face on filter housing and cylinder

block.

2. Fit new gasket to oil filter housing.
3. Fit oil filter housing and tighten bolts to 25 (18

lbf.ft).

4. Fit and tighten bolt securing dipstick tube to

filter housing to 10 Nm (7.5 lbf.ft).

5. Fit and tighten bolt securing fuel pipe bracket to

filter housing to 10 Nm (7.5 lbf.ft).

6. Connect multiplug to oil pressure switch.
7. Fit oil cooler gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

cooler - engine oil.

8. Connect battery earth lead.

Filter - engine oil

$% 12.60.04

Remove

1. Disconnect battery earth lead.
2. Remove acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

3. Remove dipstick for access.
4. Position cloth beneath oil filter case to collect

spillage.

CAUTION: Care must be taken to ensure
that oil or fluid does not enter or
contaminate the alternator.

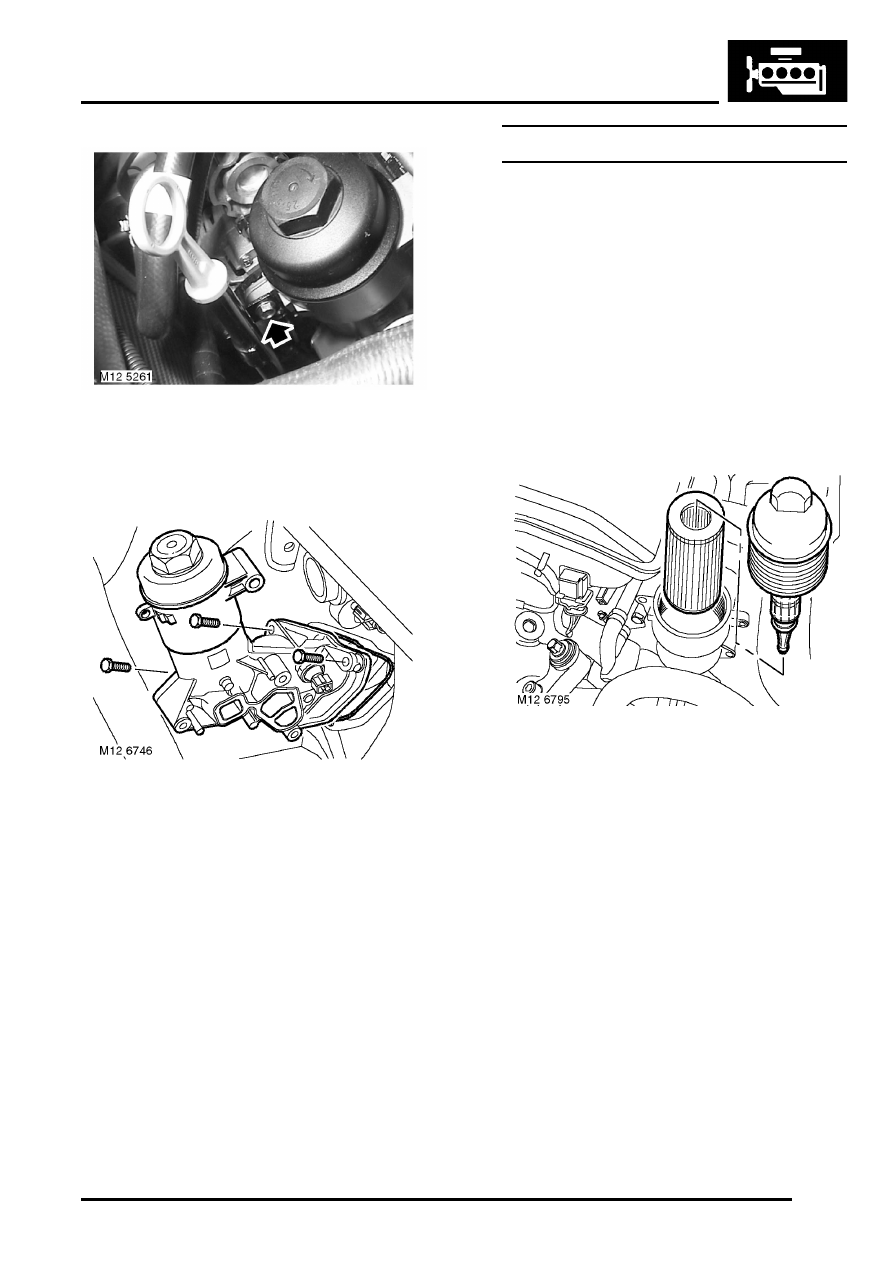

5. Use a socket wrench to carefully loosen cap

and allow oil to drain into sump.

6. Remove oil filter cap and discard 3 seals.
7. Remove and discard filter element.

Refit

1. Clean filter cap and casing.
2. Fit new filter element to casing.
3. Fit new seals and lubricate with clean engine

oil.

4. Fit oil filter cap and tighten to 25 Nm (18 lbf.ft).
5. Fit engine oil dipstick.
6. Fit engine acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

7. Connect battery lead.
8. Start engine and run at idle speed until oil

pressure warning light extinguishes.

9. Stop engine. Recheck engine oil level.

ENGINE - TD4

12-1-54 REPAIRS

Strainer - oil pick up

$% 12.60.20

Remove

1. Disconnect battery earth lead.
2. Remove sump gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

sump.

3. Remove bolt securing pick up strainer steady

bracket.

4. Remove 2 bolts and remove oil strainer.

Remove and discard gasket.

Refit

1. Clean oil pick up strainer and mating faces.
2. Fit new gasket to pick-up strainer, position

strainer to oil pump, fit bolts and tighten to 10
Nm (7.5 lbf.ft).

3. Fit sump gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

sump.

4. Connect battery earth lead.

Pump - oil

$% 12.60.26

Remove

1. Disconnect battery earth lead.
2. Remove oil pick up strainer.



 +

 ENGINE - Td4, REPAIRS, Strainer -

oil pick up.

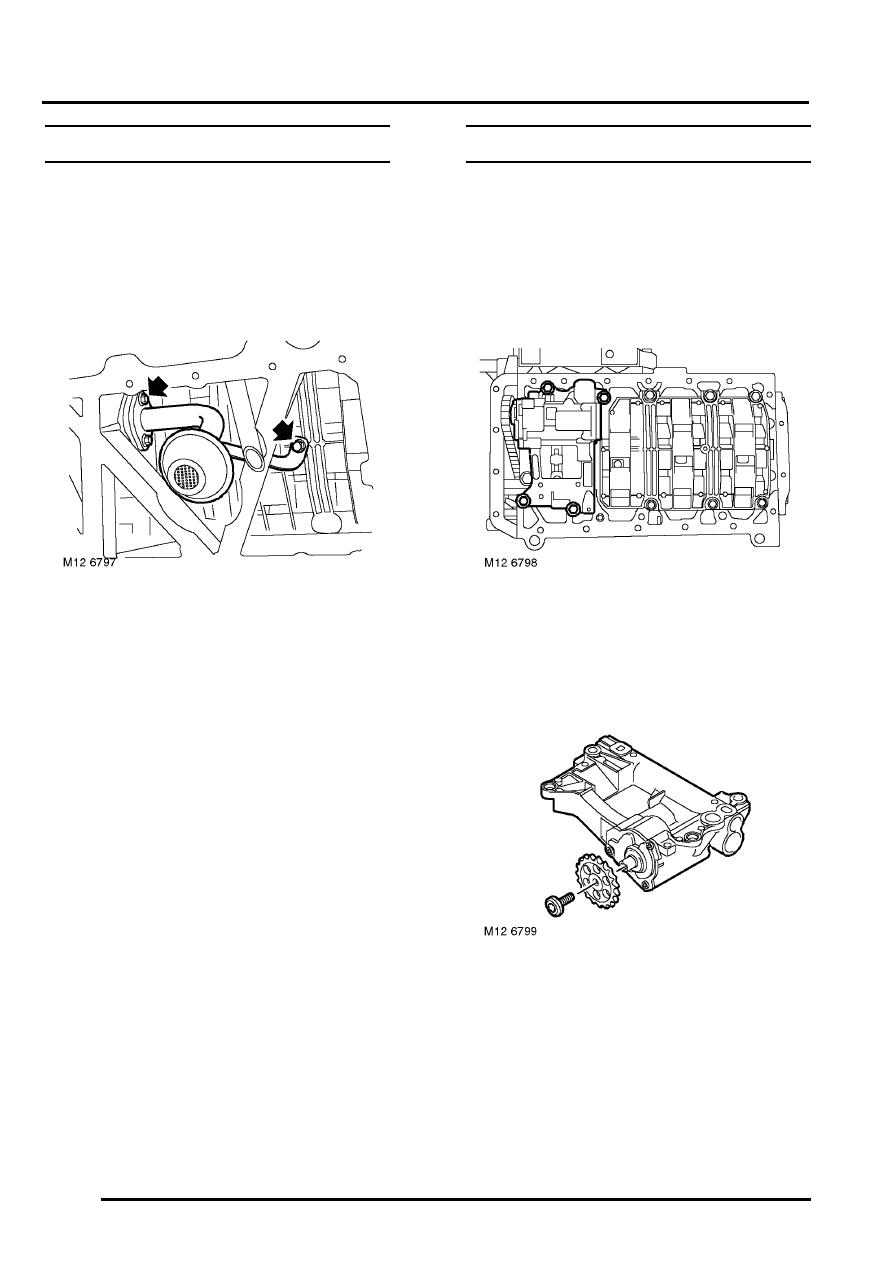

3. Remove 4 bolts securing oil pump to cylinder

block.

4. Ease oil pump from dowels, release drive chain

from oil pump drive gear and remove oil pump.

5. Position drive gear in a soft jawed vice and

remove Torx bolt securing drive gear to oil
pump, release vice and remove drive gear from
oil pump.
