ENGINE - TD4

REPAIRS 12-1-19

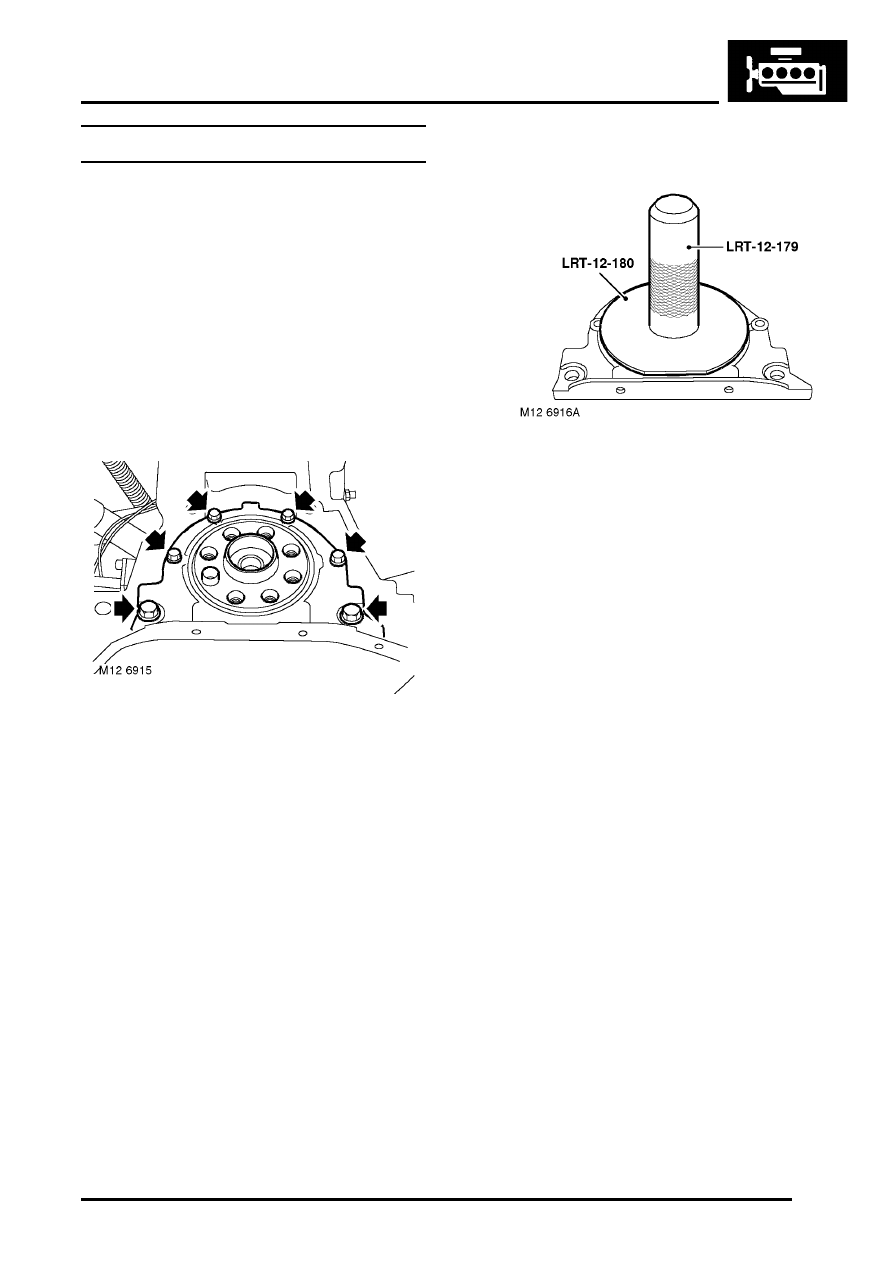

Crankshaft rear oil seal

$% 12.21.20

Remove

1. Disconnect battery earth lead.
2. Remove flywheel.



 +

 ENGINE - Td4, REPAIRS, Flywheel.

3. Models with automatic transmission:

Remove torque converter drive plate.


 +

 ENGINE - Td4, REPAIRS, Torque

converter drive plate.

4. Remove sump gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

sump.

5. Remove 6 bolts and oil seal housing. Discard

gasket

6. Remove and discard oil seal from housing.

Refit

1. Clean oil seal housing and mating faces.

2. Remove seal protector from oil seal, position oil

seal to housing, drift in oil seal using LRT-12-
179 and LRT-12-180 as illustrated. Refit seal
protector to oil seal.

3. Fit new housing gasket to cylinder block and

locate on dowels.

4. Position oil seal housing, locate on dowels, fit

bolts and tighten M6 bolts to 10 Nm (6.lbf.ft)
and M8 bolts to 22 Nm 16 lbf.ft), remove oil seal
protector.

5. Fit sump gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

sump.

6. Fit flywheel.



 +

 ENGINE - Td4, REPAIRS, Flywheel.

7. Models with automatic transmission: Fit

torque converter drive plate.


 +

 ENGINE - Td4, REPAIRS, Torque

converter drive plate.

8. Connect battery earth lead.

ENGINE - TD4

12-1-20 REPAIRS

Gasket - cylinder head - manual models

$% 12.29.02

Remove

1. Disconnect battery earth lead.
2. Drain cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

3. Remove tappets.



 +

 ENGINE - Td4, REPAIRS, Tappets -

head set.

4. Fit wooden block to jack, position jack under

engine sump to support engine.

5. Disconnect multiplug from fuel pressure

sensor.

6. Release fuel pressure harness grommet from

cylinder head.

7. Disconnect glow plugs.

8. Disconnect multiplug from ECT sensor.

9. Loosen union nuts and remove fuel pipe from

fuel rail and pump. Collect fuel pipe support
bush.

CAUTION: Always fit plugs to open
connections to prevent contamination.

10. Remove 2 Allen screws and remove fuel rail.

M12 6750

M12 6752

ENGINE - TD4

REPAIRS 12-1-21

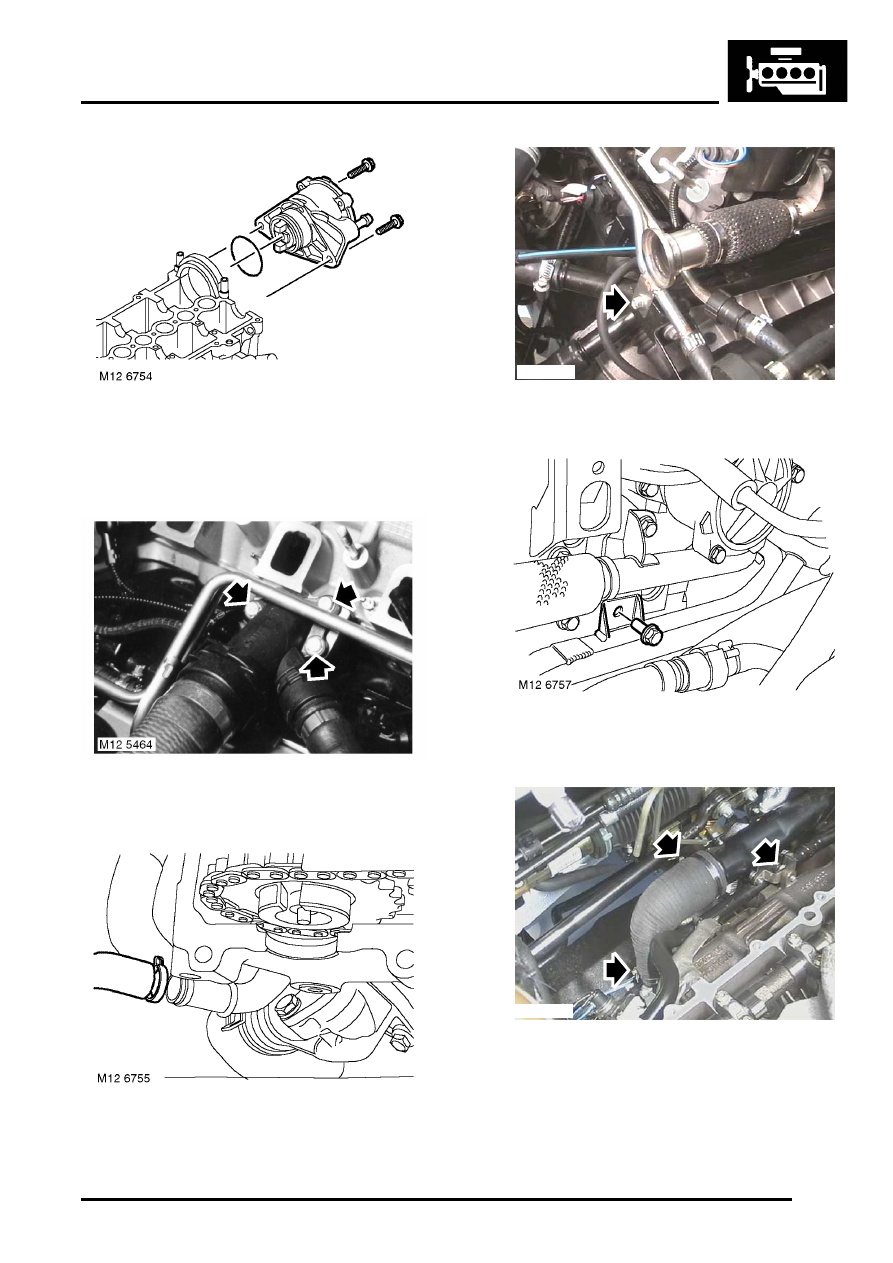

11. Remove and discard 2 bolts securing vacuum

pump.

12. Release vacuum pump and lay aside. Discard

seal.

13. Remove 3 bolts and move coolant hose

adaptor from cylinder head. Discard seal.

14. Release clip and disconnect expansion tank

hose from coolant rail.

15. Remove bolt securing fuel rail to coolant rail.

16. Remove bolt securing coolant rail to cylinder

head.

17. Remove bolt securing coolant rail to exhaust

manifold.

18. Loosen clips and remove turbocharger outlet

hose.

M12 6756

M12 6784

ENGINE - TD4

12-1-22 REPAIRS

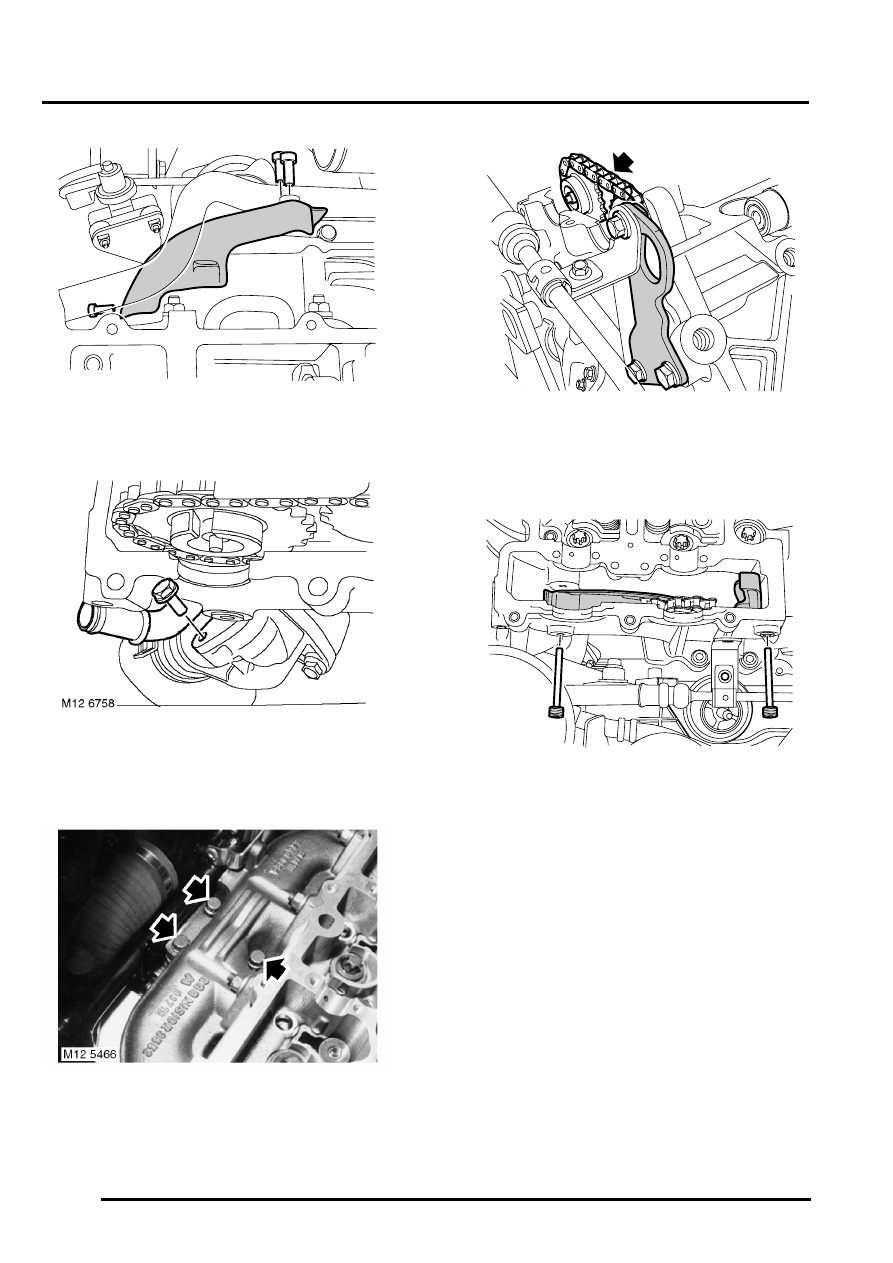

19. Remove 3 Allen screws securing heat shield to

coolant rail.

20. Remove bolt securing release coolant rail from

thermostat housing and discard seal.

21. Remove heat shield.

22. Remove 3 bolts securing turbocharger to

exhaust manifold. Discard gasket.

23. Remove bolt securing PAS pipe clip to engine

lifting eye.

24. Remove 2 bolts and remove engine lifting eye.
25. Remove camshaft sprockets from timing chain.

26. Remove and discard timing chain guide

support pins.

27. Remove chain guides. Accessibility to remove

guide from inlet side will improve when cylinder
head is removed.

M12 6785

M12 6759

M12 6760
