HARNESSES

REPAIRS 86-7-17

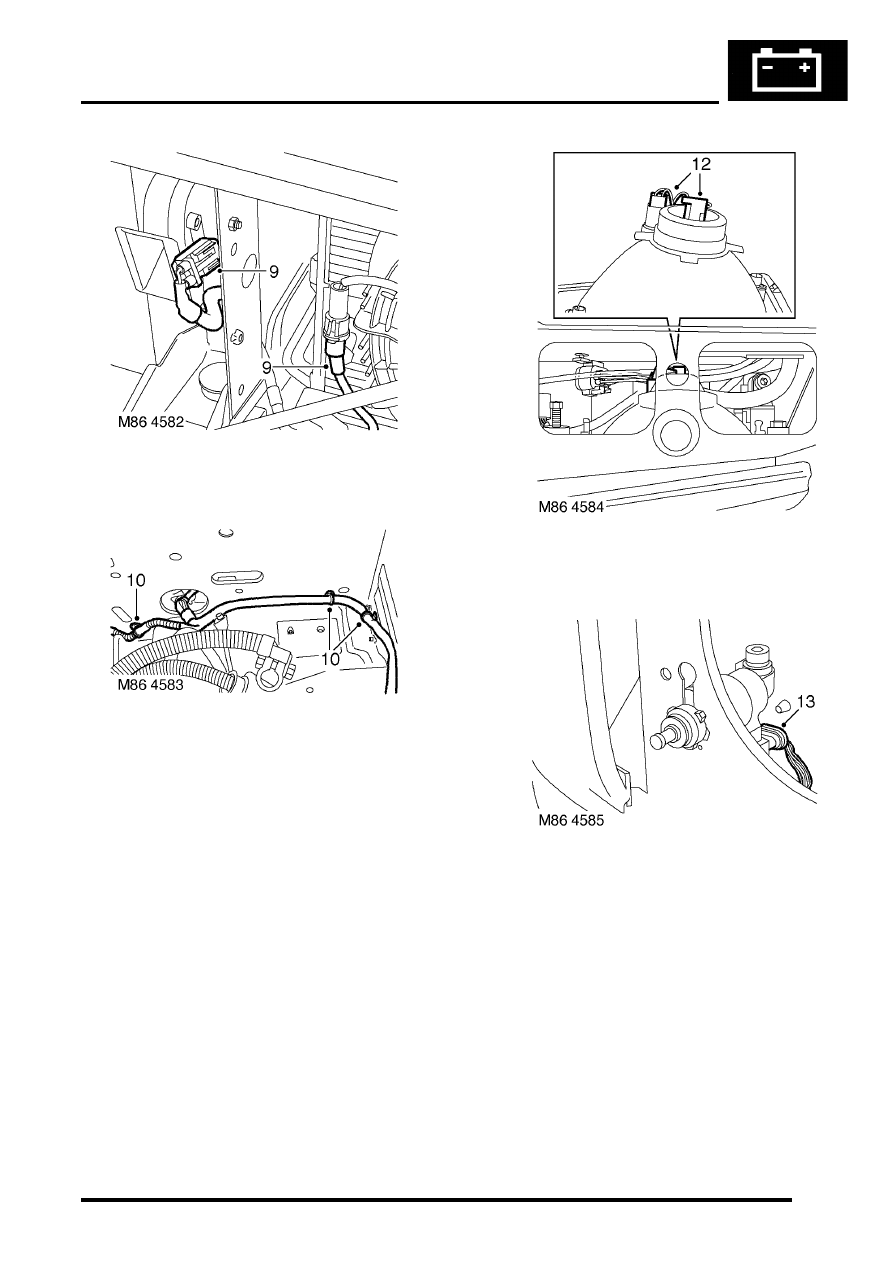

9. Disconnect multiplugs from cooling fan  and

horn.

10. Release 3 cable tie clips from front  RH panel.
11. Remove RH indicator lamp.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater.

12. Disconnect multiplugs from headlamp and

sidelamp.

13. Disconnect multiplug from headlamp levelling

motor.

HARNESSES

86-7-18 REPAIRS

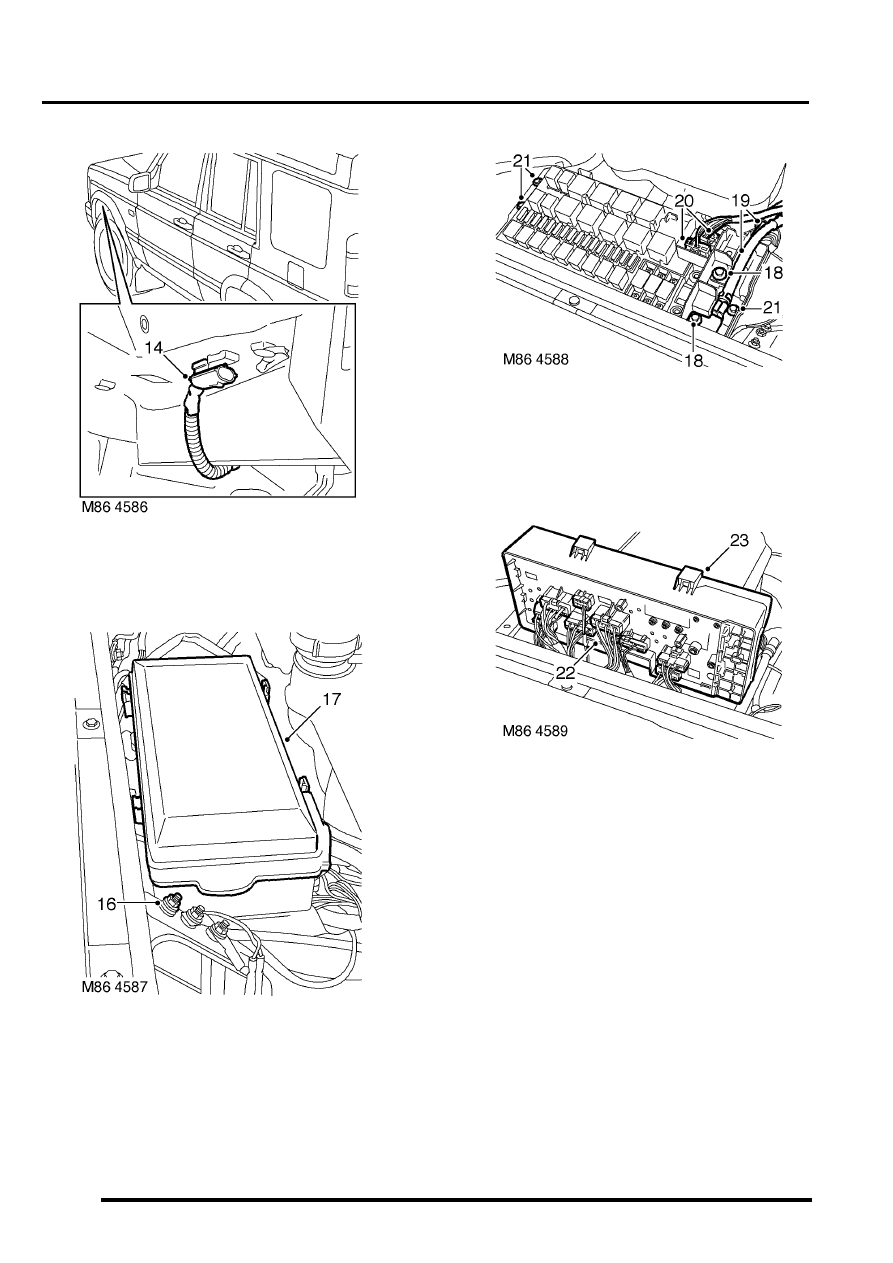

14. Release clip securing fog lamp  multiplug.
15. Withdraw harness to engine compartment fuse

box.

16. Remove nut securing harness earth to  body.
17. Release 4 clips and remove engine

compartment fusebox cover.

18. Remove 2 bolts securing battery and  starter

lead to fuse box.

19. Release leads from fusebox.
20. Remove 2 multiplugs from fusebox front.
21. Remove 3 bolts securing fusebox to body.

22. Release fuse box and remove 9 multiplugs

from rear of fuse box.

23. Remove fuse box.

HARNESSES

REPAIRS 86-7-19

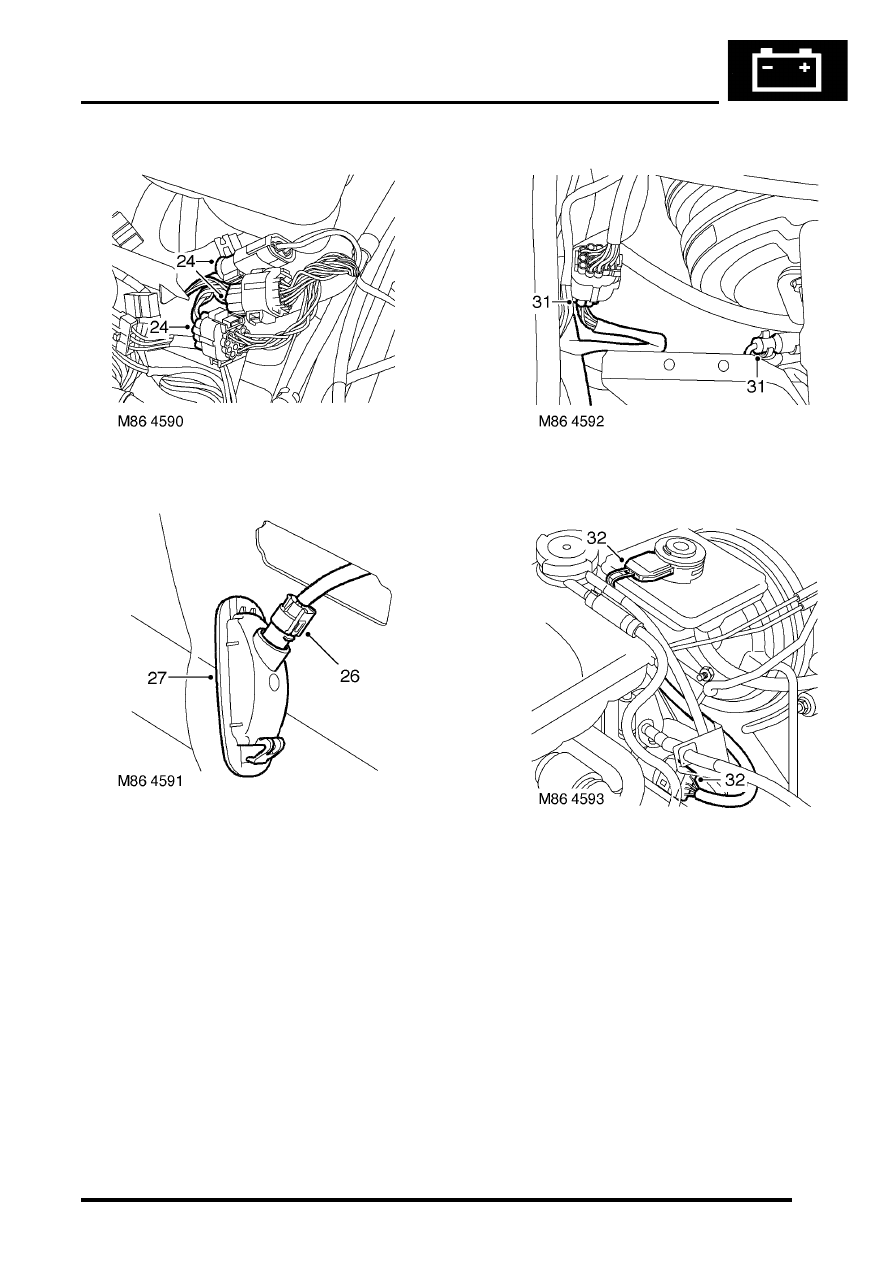

24. Disconnect 3 multiplugs from chassis  harness.

25. Remove RH front indicator repeater lamp  from

wing.

26. Disconnect multiplug from repeater lamp.
27. Remove repeater lamp.
28. Attach draw string to indicator lamp harness.
29. Withdraw harness to fuse box.
30. Remove draw string and secure.

31. Disconnect main harness multiplug from

engine harness and ABS sensor.

32. Disconnect multiplugs from cruise control

actuator and brake fluid level switch.

33. Withdraw harness to bulkhead.

HARNESSES

86-7-20 REPAIRS

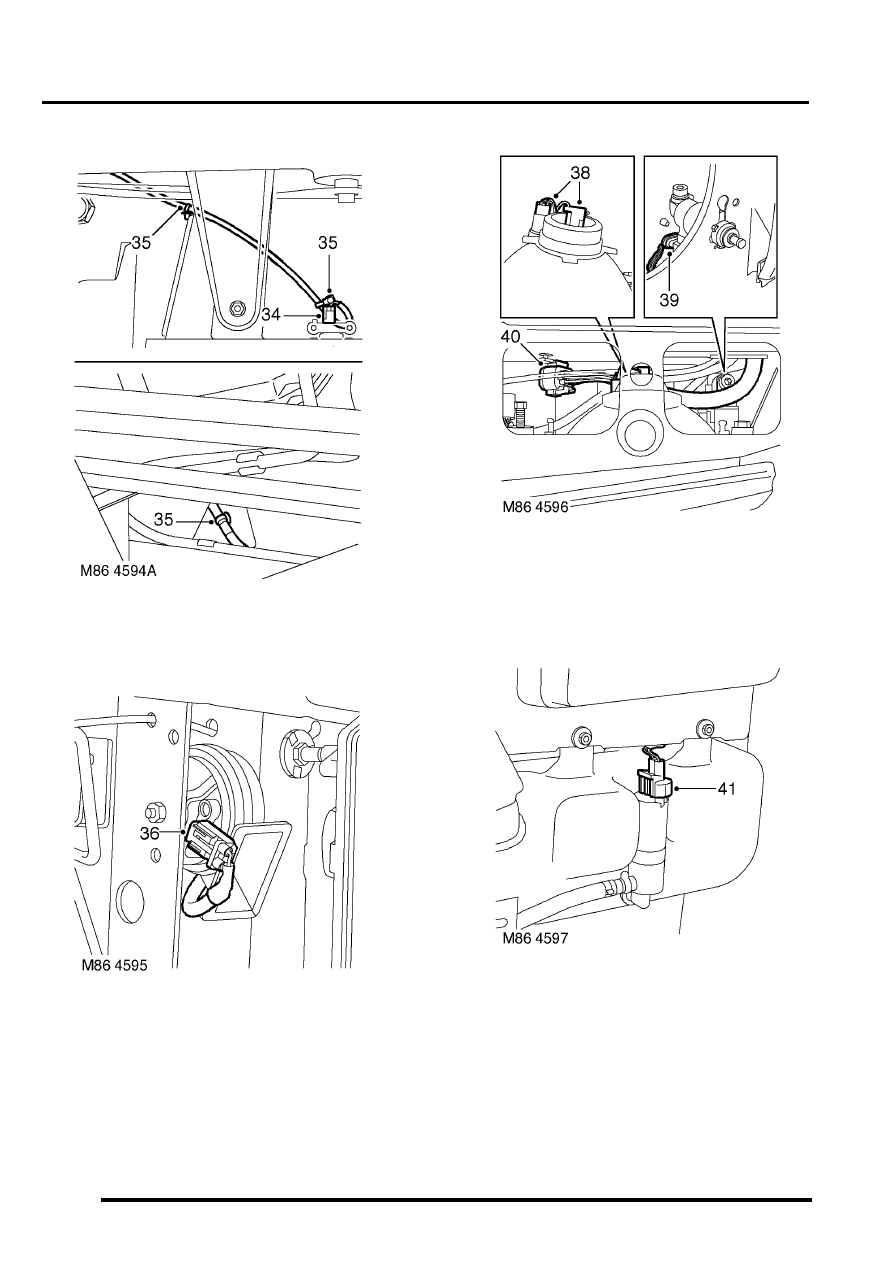

34. Release multiplug from ACE accelerometer.
35. Remove 3 cable tie clips from body and

withdraw harness to bulkhead.

36. Disconnect multiplug from LH horn.
37. Remove LH indicator lamp.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater.

38. Disconnect multiplugs from headlamp and

sidelamp.

39. Disconnect headlamp level multiplug  from

headlamp levelling motor.

40. Release earth header behind headlamp.

41. Disconnect multiplug from front of  washer

reservoir.

42. Release clip securing fog lamp  multiplug.
